Палитра звука


Старовойтов Дмитрий
12 апреля 2019 г.


Палитра звука


Новые приборы визуализации звука Fluke ii900


Слух — одно из 5 чувств человека. Оно позволяет нам общаться, получать и усваивать информацию, ориентироваться в пространстве, а также решать всевозможные технические задачи. Скрежет тормозных колодок говорит о наличии возможных дефектов тормозной системы автомобиля, неравномерный звук работы электродвигателя свидетельствует о наличии неисправностей в системе управления приводом, посторонние шумы говорят о наличии механических дефектов в системе электропривода, и так далее. Это те звуки, диапазон которых воспринимает и различает человеческий слух (20 Гц-16 кГц). Однако есть и те звуки, которые находятся вне диапазона человеческого слуха, но являются индикативным признаком технического дефекта системы или оборудования.



Ярким примером дефектов систем, которые можно локализовать с помощью звука, являются зоны утечек в пневматических системах компрессоров, насосов и других аналогичных устройствах. В зоне дефекта истекающий под давлением воздух издает звук неслышимый человеческому уху. Такие дефекты приводят к увеличению расхода воздуха (а значит, повлекут финансовые затраты, если это газобаллонные системы), а также к нестабильности технологических процессов. Но важнее, что такие дефекты приводят к снижению эффективности работы сотрудников, в связи с наличием шумов, влияющих на человеческий организм негативно. Определить наличие таких дефектов можно с помощью различных приборов: течеискателей, направленных микрофонов и пр. Однако чаще всего большинство существующих приборов или не позволяют точно локализовать дефект, или требуют больших затрат времени на диагностику и локализацию.



Другим примером дефектов, которые можно локализовать и диагностировать с помощью звука, являются коронные разряды на ЛЭП (37−43 кГц). Существующие методы диагностики предусматривают использование направленных микрофонов или УФ-камер, однако методология проведения данных испытаний четко не определена или недостаточно информативна для получения однозначной информации о дефекте и его локализации, при этом стоимость УФ-камер неоправданно высока. Учитывая вышеизложенное, одним из перспективных направлений диагностики может служить не только детектирование звуковой составляющей дефекта, но и локализация методом визуализации. Простыми словами, создание систем визуализации звуковых полей, присутствующих на производственном участке и оборудовании.


Учитывая выше изложенное, одним из перспективных направлений диагностики может служить не только детектирование звуковой составляющей дефекта, но и локализация методом визуализации. Простыми словами создание систем визуализации звуковых полей, присутствующих на производственном участке и оборудовании.

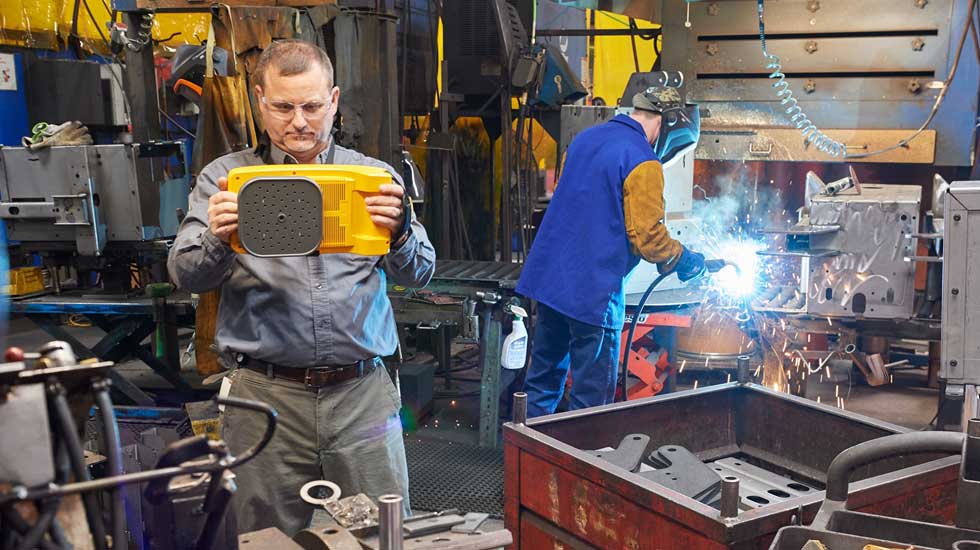

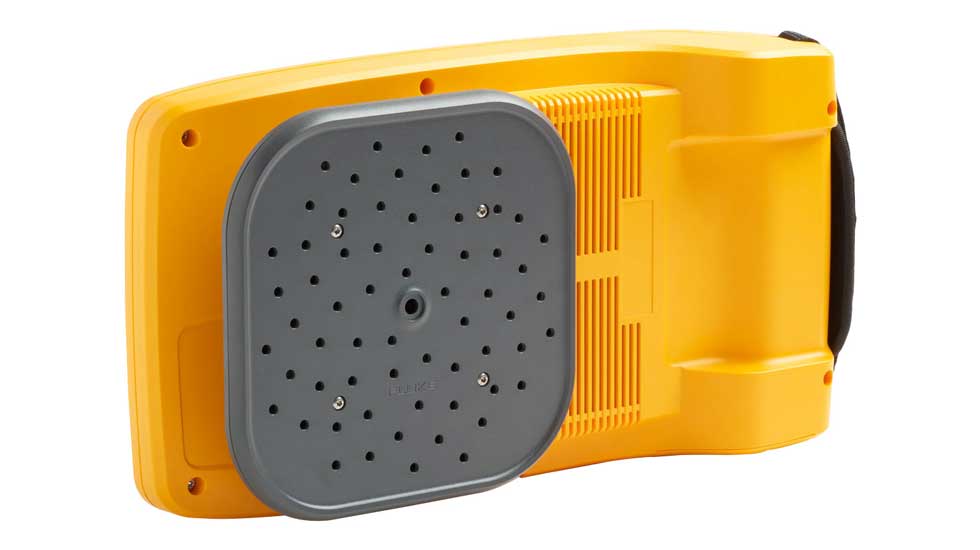

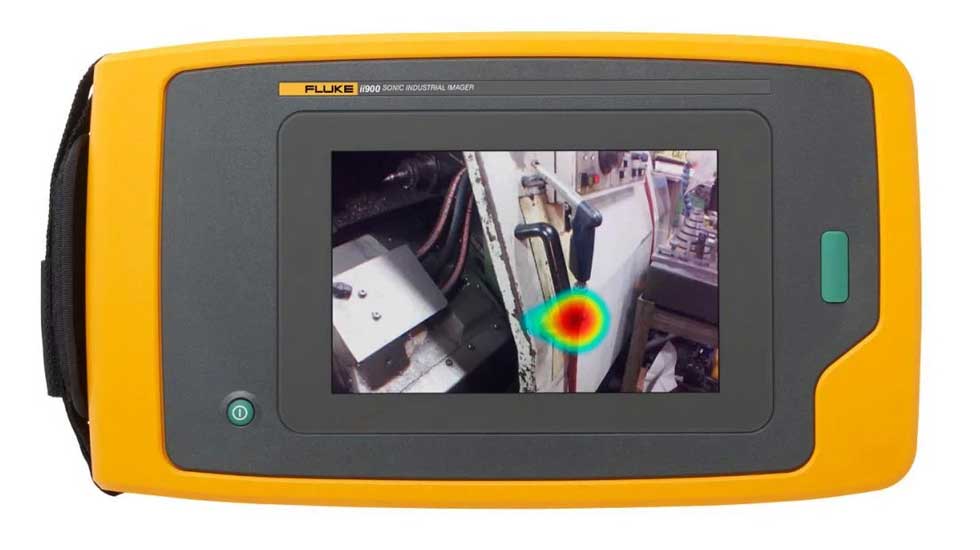

Компания Fluke выпустила новый прибор такого класса — Fluke ii900. Прибор позволяет детектировать звуковые сегменты на производстве в диапазоне 2−52 кГц и визуализировать звуковые поля наложением на них палитры распределения звука от 21 до 120 дБ, совмещая полученные данные с изображением с камеры прибора. Технология прибора основана на системе матричного приемника звука (матрица из 64 микрофонов) SoundMap™, совмещенного с камерой видимого спектра. Данный прибор позволяет детектировать течи объемом 150 мл/мин на давлении в 700 кПа с расстояния в 10 метров, что позволяет не только определять и локализовывать дефекты, но и делать это быстро и наглядно, что позволит увеличить оптимизацию работы любого предприятия.
