- Общие сведения
Комплексные исследования качества электроэнергии — данные, необходимые для принятия важных решений в режиме реального времени

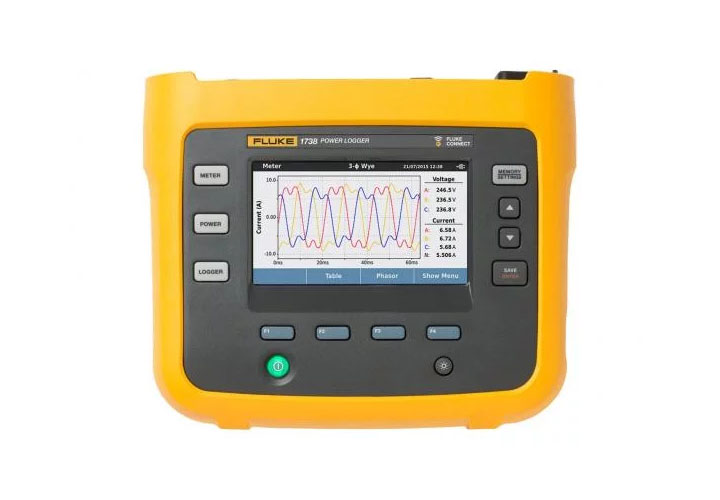

Расширенный трехфазный регистратор потребляемой мощности Fluke 1738, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени. Как и регистратор потребляемой мощности Fluke 1736, расширенный регистратор потребляемой мощности 1738 автоматически получает и регистрирует более 500 параметров качества электроэнергии, а также позволяет устранить более сложные проблемы с качеством электроэнергии. Функция суммарного отчета о качестве электроэнергии (EN50160) позволяет провести расширенный анализ и быстро понять общее состояние исправности электрической системы. Суммарный отчет о качестве электроэнергии основан на подробных данных и включает визуальное отображение захваченного сигнала для удобного визуального представления данных, необходимых для оптимизации надежности и экономичности системы.
Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений, которая позволяет уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения, делают установку проще, чем когда-либо, и уменьшают неопределенность измерения. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect® или через инфраструктуру WiFi, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле. Вы также можете быстро и легко просмотреть результаты измерений в виде графика или таблицы, чтобы выявить проблемы и составить подробные отчеты с помощью программы Fluke Energy Analyze Plus. Кроме того, вы можете создать отчеты IEEE519, которые позволяют получить представление об уровнях гармоник, напряжении и искажении тока, а также о токе нагрузки (требуется лицензия).
Fluke 1738 — это идеальный и обладающий передовыми возможностями инструмент для исследований и регистрации качества электроэнергии.
- Функции
Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.

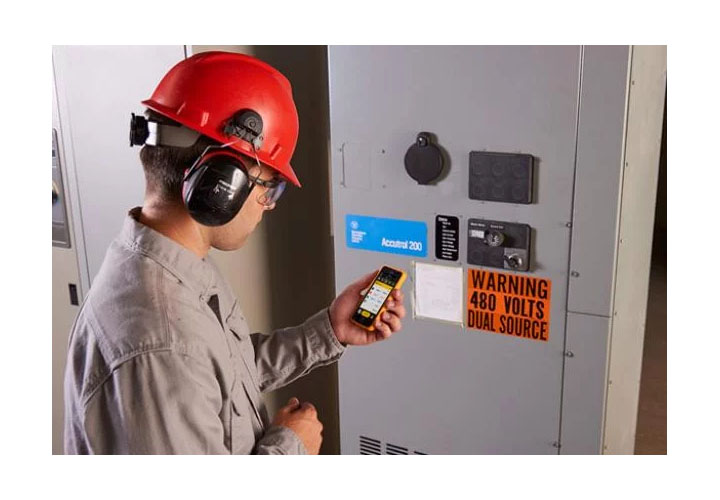

Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия.
Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.
Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку.
Измерение всех трех фаз и нейтрали: С 4 гибкими токоизмерительными датчиками в комплекте.
Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS-профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
Суммарный отчет о качестве электроэнергии:Объединяет наиболее важные параметры качества электроэнергии, позволяющие быстро получить представление о работоспособности электрической системы в целом и понять, требуется ли более детальный анализ и отчетность.
Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
Полная настройка в «полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1738 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре Fluke Connect.*
Прикладное программное обеспечение Energy Analyze Plus: Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.
- Характеристики
| Характеристики |
| Погрешность |
| Параметр |
Диапазон |
Разрешение |
Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) |
| Напряжение |
1000 В |
0,1 В |
± (0,2 % + 0,01 %) |
| Ток: прямой ввод |
i17xx-flex 1500 12" |
150 А |
0,1 В |
± (1 % + 0,02 %) |
| 1500 А |
1 А |
| i17xx-flex 3000 24" |
300 А |
1 А |
± (1 % + 0,03 %) |
| 3000 А |
10 А |
| i17xx-flex 6000 36" |
600 А |
1 А |
± (1,5 % + 0,03 %) |
| 6000 А |
10 А |
| Клещи i40s-EL |
4 А |
1 мА |
± (0,7 % + 0,02 %) |
| 20 А |
10 мА |
| Частота |
От 42,.5 до 69 Гц |
0,01 В |
± (0,1 %) |
| Вспомогательный вход |
±10 В постоянного тока |
0,1 мВ |
± (0,2 % + 0,02 %) |
| Мин./макс. напряжение |
1000 В |
0,1 В |
± (1 % + 0,1 %) |
| Ток мин./макс. |
Определяется дополнительным оборудованием |
Определяется дополнительным оборудованием |
± (5 % + 0,2 %) |
| коэффициент гармоник по напряжению |
1000% |
0.10% |
±0,5 |
| коэффициент гармоник тока |
1000% |
0.10% |
±0,5 |
| Гармоники напряжения с 2 по 50 |
1000 В |
0,1 В |
≥ 10 В: ±5 % показаний |
| < 10 В: ±0,5 В |
| Гармоники тока с 2 по 50 |
Определяется дополнительным оборудованием |
Определяется дополнительным оборудованием |
≥ 3 % диапазона тока: ±5 % показаний |
| ≥ 3 % диапазона тока: ±0,15 % показаний |
| Несимметрия |
100% |
0.1% |
±0,2 |
| Основная неопределенность ± (% от показаний + % диапазона)¹ |
| Параметр |
Величина влияния |
iFlex1500-12 |
iFlex3000-24 |
iFlex6000-36 |
i40S-EL |
| 150 A / 1500 A |
300 A / 3000 A |
600 A / 6000 A |
4 A / 40 A |
| Активная мощность P |
PF ≥ 0,99 |
1,2 % + 0,005 % |
1,2 % + 0,0075 % |
1,7 % + 0,0075 % |
1,2 % + 0,005 % |
| Активная энергия Ea |
| Полная мощность S |
0 ≤ PF ≤ 1 |
1,2 % + 0,005 % |
1,2 % + 0,0075 % |
1,7 % + 0,0075 % |
1,2 % + 0,005 % |
| Активная энергия Eap |
| Реактивная мощность Q |
0 ≤ PF ≤ 1 |
2,5 % от измеренной полной мощности |
| Реактивная энергия Er |
| Коэффициент мощности PF |
- |
±0,025 |
| Коэффициент реактивной мощности |
| DBF/cosϕ |
| Дополнительная неопределенность в % диапазона¹ |
В P-N>250 В |
0.02% |
0.02% |
0.02% |
0.02% |
¹Диапазон = 1000 В x Iдиапазон Эталонные условия:
- Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 %
- Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %.
- Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон
- Первичный проводник с клещами или пояс Роговского в центральном положении
- Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
|
| Электрические характеристики |
| Питание |
| Диапазон напряжения: |
от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения |
| от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) |
| Потребляемая мощность |
Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД |
≥ 68,2 % (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки |
< 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети |
50/60 Гц ± 15 % |
| Батарея |
Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора |
Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки |
< 6 часов |
| Сбор данных |
| Разрешение |
16-битная синхронная выборка |
| Частота получения данных |
10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала |
50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей |
1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок) |
| Объем памяти |
Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти |
Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹ |
| ¹Количество возможных сеансов записи и период записи зависят от требований пользователя. |
| Базовый интервал |
| Измеренные параметры |
Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
| Интервал усреднения |
Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Мин./макс. значения времени усреднения |
Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс |
| Интервал потребления (режим измерителя энергии) |
| Измеренные параметры |
Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал |
Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл. |
| Измерение качества электроэнергии |
| Измеряемый параметр |
Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD |
| Интервал усреднения |
10 мин. |
| Отдельные гармоники |
Гармоника с 2 по 50 |
| Суммарный коэффициент искажений |
Рассчитано на 50 гармоник |
| События |
Напряжение: провалы, выбросы, прерывания, ток: пусковой ток |
| параметров, задаваемых внешними сигналами |
Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30) |
| Сигнал напряжения и тока |
| Соответствие стандартам |
| Гармоники |
IEC 61000-4-7: класс 1 |
| IEEE 519 (кратковременные гармоники) |
| Качество электроэнергии |
IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S) |
| Питание |
IEEE 1459 |
| Соответствие качества электроэнергии |
EN50160 (для измеренных параметров) |
| Интерфейсы |
| USB-A |
Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
| WiFi |
Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth |
Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736) |
| USB-mini |
Загрузка данных с устройства на ПК |
| Входы напряжения |
| Число входов |
4 (3 фазы и нейтраль) |
| Максимальное входное напряжение |
1000 В (среднекв. знач.) , CF 1,7 |
| Полное входное сопротивление |
10 МОм |
| Полоса пропускания (-3 дБ) |
42,5 Гц – 3,5 кГц |
| Масштабирование |
1:1 и переменное |
| Категория измерения |
1000 В CAT III/600 В CAT IV |
| Входы тока |
| Число входов |
4, режим выбирается автоматически для подключенного датчика |
| Входное напряжение |
Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского |
150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон |
От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов |
| От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов |
| От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов |
| От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL |
| Полоса пропускания (-3 дБ) |
42,5 Гц – 3,5 кГц |
| Масштабирование |
1:1 и переменное |
| Дополнительные входы |
| Число входов |
2 |
| Диапазон входного сигнала |
от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014 г.) |
Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014 г.) |
Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение |
| Число входов |
2 |
| Поддерживаемые модули |
Fluke Connect® серии 3000 |
| Сбор данных |
1 показание/с |
| Характеристики условий эксплуатации |
| Рабочая температура |
от –10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения |
от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Допустимая влажность при работе |
от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн. |
| от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн. |
| от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн. |
| Высота над уровнем моря при эксплуатации |
До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении |
12 000 м |
| Корпус |
IP50 согласно EN60529 |
| Вибрация. |
MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность |
IEC 61010-1 |
| Ввод сети IEC: перенапряжение категория II, степень загрязнения 2 |
| Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2 |
| IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В |
| Электромагнитная совместимость |
EN 61326-1: Industrial CISPR 11: группа 1, класс A |
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) |
| (USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 |
| Температурный коэффициент |
0,1 x спецификация погрешности/°C |
| Общие характеристики |
| Цветной ЖК-дисплей |
4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Гарантия |
Прибор и блок питания: Два года (не распространяется на батарею) |
| Аксессуары: один год |
| Цикл калибровки: два года |
| Размеры |
Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.) |
| Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.) |
| Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.) |
| Масса |
Прибор: 1,1 кг (2,5 фунта) |
| Источник питания: 400 г (0,9 фунта) |
| Защита от несанкционированного вскрытия |
Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов |
| Диапазон измерения |
от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток |
100 кА (50/60 Гц) |
| Основная погрешность при нормальных условиях* |
± 0,7 % от показаний |
| Погрешность 173x + iFlex |
± (1 % от показаний + 0,02 % от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры |
0,05 % показаний/°C 0,09 % показаний/°F |
| Рабочее напряжение |
1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа |
305 мм (12 дюймов) |
| Диаметр кабеля щупа |
7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба |
38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала |
2 м (6,6 футов) |
| Масса |
115 г |
| Материал кабеля щупа |
TPR |
| Материал муфты |
POM + ABS/PC |
| Выходной кабель |
TPR/PVC |
| Рабочая температура |
от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии |
от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация |
от 15 % до 85 % без конденсации |
| Степень защиты |
IEC 60529:IP50 |
| Гарантия |
Один год |
* Стандартные условия:
- Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %
- Основной проводник в центральном положении
|
- Модели и принадлежности
FLUKE 1738/B
Портативный расширенный регистратор потребляемой мощности (включает датчики тока)
FLUKE 1738/EUS
Портативный расширенный регистратор потребляемой мощности, версия для ЕС/США
FLUKE 1738/INTL
Портативный расширенный регистратор потребляемой мощности, международная версия
FLUKE 1738/WINTL
Портативный расширенный регистратор, международная версия (с дополнительными силовыми кабелями)
- Документация
|
Электроизмерительные приборы
