- Общие сведения

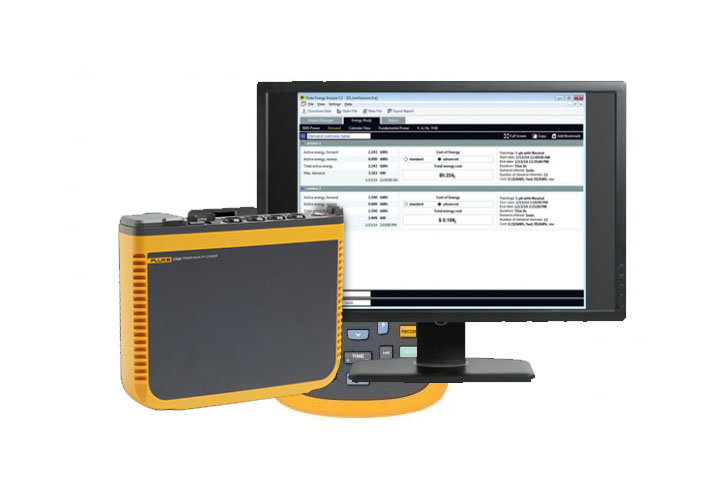

Регистраторы качества электроэнергии для трехфазной сети Fluke 1742, 1746 и 1748 обеспечивают быстрый и простой доступ к данным, необходимым для принятия критически важных решений по качеству электроэнергии и характеристикам мощности в режиме реального времени.
Компактные регистраторы качества электроэнергии для трехфазной сети серии Fluke 1740, выпускаемые в защищенном исполнении, разработаны специально для техников и инженеров, которым нужны универсальные инструменты для диагностики, количественной оценки энергопотребления и анализа энергораспределительных систем. При помощи регистраторов серии Fluke 1740, полностью соответствующих международным стандартам измерения качества электроэнергии, таким как IEC 61000-4-30, можно одновременно регистрировать до 500 параметров с захватом событий, а также намного проще обнаруживать перемежающиеся и трудноуловимые проблемы, связанные с качеством электроэнергии. Входящее в комплект поставки программное обеспечение Energy Analyze Plus позволяет быстро оценивать качество электроэнергии на вводе в электроустановку, подстанции или нагрузке в соответствии с требованиями национальных и международных стандартов, таких как EN 50160 и IEEE 519.
Существенное упрощение настройки прибора и снижение неопределенности измерений достигаются за счет использования оптимизированного пользовательского интерфейса, гибких токоизмерительных датчиков и интеллектуальной функции проверки измерений, осуществляющей цифровую проверку и коррекцию подключений. Данные с прибора можно просматривать непосредственно в полевых условиях через беспроводное соединение (WiFi), снижая до минимума время пребывания в потенциально опасной среде и необходимость использования средств индивидуальной защиты.
Какой регистратор качества электроэнергии подходит именно вам?
| Запись |
1742 |
1746 |
1748 |
| Энергия |
• |
• |
• |
| Базовый анализ |
Опция |
• |
• |
| Расширенный анализ |
Опция |
Опция |
• |
Прибор Fluke 1748 регистрирует более 500 разных параметров за каждый период усреднения. Это позволяет подробно анализировать показатели качества электроэнергии и связывать перемежающиеся события с расширенными данными осциллограмм, чтобы определить основные причины нарушений. Прибор Fluke 1746, определяющий базовые показатели качества электроэнергии, регистрирует все характеристики электроэнергии, необходимые для анализа энергосбережения и планирования энергопотребления. В качестве опции предлагается полное обновление прибора до уровня 1748. Самым оптимальным прибором для упрощенного анализа нагрузок и качества электроэнергии считается регистратор 1742, который выпускается в защищенном корпусе и может быть обновлен до уровня 1746 или до уровня полнофункционального прибора 1748.
- Функции
- Измерения тока и напряжения на трех фазных проводах, а также тока нейтрали: провода для измерения напряжения (три фазы и нейтраль) и четыре гибких токоизмерительных датчика.[S][2]
- Подробная регистрация: возможность сохранения в приборе более 20 отдельных сеансов регистрации. Кроме того, он автоматически регистрирует все параметры энергопотребления и качества электроэнергии в сети, позволяя отслеживать тенденции результатов измерений.
- Исключительная точность измерений: регистратор соответствует жестким требованиям стандарта IEC 61000-4-30, класс A, ред. 3 «Методы испытаний и измерений. Методы измерений показателей качества электрической энергии.'
- Регистрация провалов, выбросов и перебоев в электроснабжении: прибор 1748 захватывает осциллограмму сигнала события и запоминает профиль среднеквадратичных значений события с указанием даты, метки времени и серьезности, помогая определить возможные причины проблем качества электроэнергии.
- Измерение ключевых показателей качества электроэнергии: регистратор измеряет параметры гармоник и интергармоник напряжения и тока, а также разбаланс, фликер и резкие перепады напряжения.
- Оптимизированный пользовательский интерфейс: обеспечивает быструю наглядную пошаговую настройку через установленное на ПК приложение и захват только правильных данных, а также устраняет сомнения в правильности соединений, выполняя интеллектуальную проверку и только автоматическую коррекцию соединений при помощи логической схемы регистратора качества электроэнергии. Прибор автоматически сигнализирует об ошибках соединения, включая желтую подсветку кнопки «Вкл., которая меняется на зеленую после коррекции соединений.
- Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной
- Возможность питания от разных источников: регистратор качества электроэнергии запитывается автоматически непосредственно от измеряемой цепи с широким диапазоном напряжений (от 100 до 500 В) либо через шнур питания от настенной розетки, что позволяет выполнять работы практически в любом месте..
- Прочность и надежность: прибор, спроектированный с классом защиты IP65 при использовании адаптера входного напряжения с классом защиты IP65, рассчитан на жесткие условия эксплуатации.
- Два внешних USB-порта: один порт предназначен для подключения к ПК, а другой — для быстрой и простой загрузки данных на стандартные USB-накопители или другие USB-устройства, чтобы прибор можно было оставлять на объекте для измерений, не прерывая регистрацию.
- Подключение к Ethernet: возможность проводного и беспроводного соединения для настройки прибора и высокоскоростной загрузки данных.
- Компактный размер: прибор с небольшими габаритами — 23 x 18 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) — рассчитан на эксплуатацию в ограниченном рабочем пространстве, в том числе в электрощитах.
- Наивысший рейтинг безопасности в отрасли. соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку.
- Оптимизированные принадлежности для измерения: незапутывающийся плоский кабель, имеющий уникальную конструкцию и предназначенный для измерения напряжения, а также тонкие гибкие токоизмерительные датчики обеспечивают простоту установки даже в ограниченном пространстве.
- Время работы от аккумулятора: четыре часа непрерывной работы (резервного копирования) на один цикл заряда литий-ионной батареи, предотвращающей отключение прибора при перебоях в электроснабжении.
- Безопасность: ценный прибор можно уберечь от хищения при помощи стандартного тросика или других устройств защиты.
- Магнитный держатель: предназначен для надежного крепления прибора на внутренней или внешней панели электрощита; совместим со всеми моделями; входит в стандартный комплект поставки модели 1748.
Основные характеристики программного обеспечения
- Возможность настройки и загрузки данных в лабораторных и полевых условиях через прикладное программное обеспечение, установленное на ПК: загрузка осуществляется через USB-накопитель, WiFi, проводное Ethernet-соединение или USB-кабель.
- Прикладное программное обеспечение Energy Analyze Plus: позволяет загружать и анализировать все параметры энергопотребления и показатели качества электроэнергии с автоматическим составлением отчетов.
- Создание отчета одним нажатием: прибор генерирует стандартные отчеты соответствующие требованиям общепринятых стандартов, таких как EN 50160, IEEE 519, ГОСТ 33073, или экспортирует данные в формате PQDIF или формате, совместимом с ПО NeQual, для анализа программным обеспечением сторонних организаций.
- Расширенный анализ: выбрав любой зарегистрированный параметр, можно создать адаптированную под требования заказчика страницу результатов зарегистрированных измерений для расширенной корреляции данных.
Какой регистратор качества электроэнергии подходит именно вам?
| Характеристики |
Регистраторы качества электроэнергии 1742 |
Регистраторы качества электроэнергии 1746 |
Регистраторы качества электроэнергии 1748 |
| Функции |
| Напряжение, ток, мощность, коэффициент мощности, частота |
• |
• |
• |
| Энергия в прямом,обратном направлении |
• |
• |
• |
| Пиковое значение энергопотребления |
• |
• |
• |
| Суммарный коэффициент гармонических составляющих THD |
• |
• |
• |
| Фликер |
• |
• |
• |
| Гармоники напряжения и тока (до 50-й) 1 |
|
• |
• |
| Разбаланс 1 |
|
• |
• |
| События с резким перепадом напряжения 1 |
|
• |
• |
| Интергармоники (до 50-й) 1 |
|
• |
• |
| Таблицы событий с провалами, выбросами, перебоями в электроснабжении и переходными процессами 1 |
|
• |
• |
| Броски тока 1 |
|
• |
• |
| События с переходными процессами (низкочастотными)/отклонением формы сигнала 2 |
|
|
• |
| Запись |
| Тенденция |
• |
• |
• |
| Снимки сигналов 2 |
|
|
• |
| Профиль среднеквадратичных значений 2 |
|
|
• |
| Система связи |
| Ethernet |
• |
• |
• |
| USB (мини-B) |
• |
• |
• |
| Загрузка с прибора на устройство по WiFi |
• |
• |
• |
| Загрузка по WiFi через точку доступа (требуется регистрация) |
Опция |
Опция |
Опция |
| Принадлежности в комплекте |
| Гибкий токоизмерительный датчик |
нет /исполнение B |
нет /исполнение B |
нет /исполнение B |
| Накопитель USB |
• |
• |
• |
| Кабель USB |
• |
• |
• |
| Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль) |
• |
• |
• |
| Комплект измерительных проводов, красный/черный, 0,18 м |
• |
• |
• |
| Комплект измерительных проводов, красный/черный, 1,5 м |
• |
• |
• |
| Зажимы типа «крокодил |
4 |
4 |
4 |
| Мягкий чехол 173x/174x |
• |
• |
• |
| Набор кабельных маркеров |
• |
• |
• |
| Магнитные щупы MP1-3R/1B-Magnet Probe, 1 комплект (3 красных, 1 черный) |
Опция |
1 |
1 |
| Комплект держателей 174x |
Опция |
Опция |
• |
1 Входит в состав опции 1742-6/UPGRADE
2 Входит в состав опции 1742-8/UPGRADE или 1746-8/UPGRADE
- Характеристики
| Характеристики |
| Точность |
| Параметр |
Диапазон |
Максимальное разрешение |
Собственная точность при стандартных условиях (% от показания + % от диапазона) |
| Напряжение |
1000 В |
0,1 В |
±0,1 % от номинального напряжения 1, 2 |
| Ток: прямой ввод |
i17xx-flex 1500IP 24 дюйма 1500 А |
150А |
0,01 А (мин. 1,5 А) 3 |
±(1 % + 0,02 %) |
| 1500 А |
0,1 А |
| i17xx-flex 3000IP 24 дюйма 3000 А |
300 А |
0,01 А (мин. 3,0 A) 3 |
±(1 % + 0,03 %) |
| 3000 А |
0,1 А |
| i17xx-flex 6000IP 36 дюймов 6000 А |
600 А |
0,01 А (мин. 6,0 A) 3 |
±(1,5 % + 0,03 %) |
| 6000А |
0,1 А |
| Клещи i40s-EL |
4 A |
1 мА |
±(0,7 % + 0,02 %) |
| 20 А |
10 мА |
| Частота |
от 42,5 до 69 Гц |
0,01 В |
± (0,1 %) 2 |
| Вспомогательный вход |
±10 В постоянного тока |
0,1 мВ |
±(0,2 % + 0,02 %) |
| Мин./макс. напряжение |
1000 В |
0,1 В |
±0,2 % от номинального входного напряжения 1 |
| Ток мин./макс. |
Зависит от принадлежности |
Зависит от принадлежности |
±(5 % + 0,2 %) |
| THD напряжения |
1000 % |
0,10 % |
±2,5 % |
| THD тока |
1000 % |
0,10 % |
±2,5 % |
| Гармоники напряжения со 2-й по 50-ую |
1000 В |
0,1 В |
≥1 В: ±5 % показаний |
| < 1 В: ±0,05 В |
| Гармоники тока со 2-й по 50-ую |
Зависит от принадлежности |
Зависит от принадлежности |
≥3 % диапазона тока: ±5 % показаний |
| <3 % диапазона тока: ±0,15 % показаний |
| Фликер P LT , P ST |
от 0 до 20 |
0,01 |
5 % |
| Точность датчиков тока |
| Параметр |
Величина влияния |
iFlex1500IP-24 |
iFlex3000IP-24 |
iFlex6000IP-36 |
i40S-EL |
| 150 A / 1500 A |
300 A / 3000 A |
600 A / 6000 A |
4 A / 40 A |
| Активная мощность P |
PF ≥ 0,99 |
1,2 % + 0,005 % |
1,2 % + 0,0075 % |
1,7 % + 0,0075 % |
1,2 % + 0,005 % |
| Активная энергия E a |
| Полная мощность S |
0 ≤ PF ≤ 1 |
1,2 % + 0,005 % |
1,2 % + 0,0075 % |
1,7 % + 0,0075 % |
1,2 % + 0,005 % |
| Полная энергия E ap |
| Реактивная мощность Q |
0 ≤ PF ≤ 1 |
2,5 % от измеренной полной мощности |
| Реактивная энергия E r |
| Коэффициент мощности PF |
- |
±0,025 |
| Коэффициент сдвига |
| мощности DPF/cosΦ |
| Дополнительная неопределенность в % от диапазона |
В P-N >250 В |
0,015 % |
0,023 % |
0,023 % |
0,015 % |
|
1 В диапазоне от 100 до 500 В; называемое Udin
2 от 0 °C до 45 °C: собственная точность x 2, до 0 °C и выше 45 °C: собственная точность x 3
3 Более подробная информация приводится в руководстве пользователя
Стандартные условия:
Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность <65 % Условия на входе: Cosφ/PF=1, синусоидальный сигнал f=50/60 Гц, источник питания 120 В/230 В ±10 %. Характеристики тока и напряжения: входное напряжение 1 фазы: 120 В/230 В или 3-ф, схема «звезда/«треугольник: 230 В/400 В Входной ток: I > 10 % от диапазона токов Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент: добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C |
| Электрические характеристики |
| Питание |
| Диапазон напряжения |
от 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения |
| от 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7) |
| Потребляемая мощность |
Максимум 50 ВА (макс. 15 ВА при подаче питания через адаптер MA-C8) |
| КПД |
≥ 68,2 % (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки |
< 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети |
50/60 Гц ± 15 % |
| Батарея |
Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора |
4 часа в стандартном режиме |
| Время зарядки |
< 6 часов |
| Сбор данных |
| Разрешение |
16-битная синхронная выборка |
| Частота получения данных |
10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала |
50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей |
1- Φ , 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок) |
| Хранение данных |
Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти |
Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий |
| Базовый интервал |
| Измеряемые параметры |
Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия |
| Интервал усреднения |
По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Мин./макс. значения времени усреднения |
Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс) |
| Интервал потребления (режим измерителя энергии) |
| Измеряемые параметры |
Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал |
По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл |
| Измерение качества электроэнергии |
| Измеряемый параметр |
Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение |
| Интервал усреднения |
10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT) |
| Отдельные гармоники |
От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается пользователем в зависимости от области применения: подгруппы (гармоники + интергармоники), группы или только бины гармоник |
| Интергармоники |
От 1-й до 50-й интегармоники |
| Суммарный коэффициент искажений |
Рассчитывается для 50 гармоник напряжения |
| События |
Напряжение: провалы, выбросы, перебои в электроснабжении, ток: броски тока 1748: посторонние сигналы в питающей сети, переходные процессы (низкочастотные) |
| Запись по заданным событиям |
Профиль RMS: RMS за период для напряжения и тока обновляется через каждый полупериод — до 11 сек (URMS1/2 согласно IEC 61000-4-30) |
| Форма сигнала напряжения и тока — до 200 мс, 10/12 периодов |
| Посторонние сигналы в питающей сети: запись RMS за 10/12 периодов на заданных частотах — до 120 с |
| Броски тока |
Профиль RMS со значениями RMS за 1/2 периода от запуска до установившегося состояния |
| Фликер |
В соответствии с IEC 61000-4-15 и IEEE 1453 |
| Посторонние сигналы в питающей сети |
Две задаваемые пользователем частоты до 3 кГц |
| Оценка качества электроэнергии |
Результаты измерений качества электроэнергии, сведенные в одну таблицу. По каждому параметры приводятся подробные данные |
| EN 50160 |
Соответствие стандарту |
| Программируемые ограничения по качеству электроэнергии |
Задаваемые пользователем ограничения для соответствия местным стандартам |
| Соответствие стандартам |
| Гармоники |
IEC 61000-4-7: Класс 1 |
| IEEE 519 (кратковременные и мгновенные гармоники) |
| Качество электроэнергии |
IEC 61000-4-30 Класс A, IEC 62586-1, IEC 62586-2 (устройства PQI-A-PI) |
| Питание |
IEEE 1459 |
| Соответствие качества электроэнергии |
EN 50160 |
| Безопасность |
Общие: IEC 61010-1: степень загрязнения 2 |
| Измерения: IEC 61010-2-033: CAT IV 600 В / CAT III 1000 В |
| Источник питания: категория перенапряжения IV, степень загрязнения 2 |
| Литий-ионная батарея: IEC 62133 |
| Интерфейсы |
| USB-A |
Передача файлов через USB-накопитель, обновление прошивки, макс. ток питания: 120 мА |
| WiFi |
Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth |
Получение вспомогательных результатов измерений из модулей серии Fluke Connect® 3000 (требуется переходник USB на BLE или WiFi/BLE, а также проверка возможности использования) |
| USB-mini |
Загрузка данных с прибора на ПК |

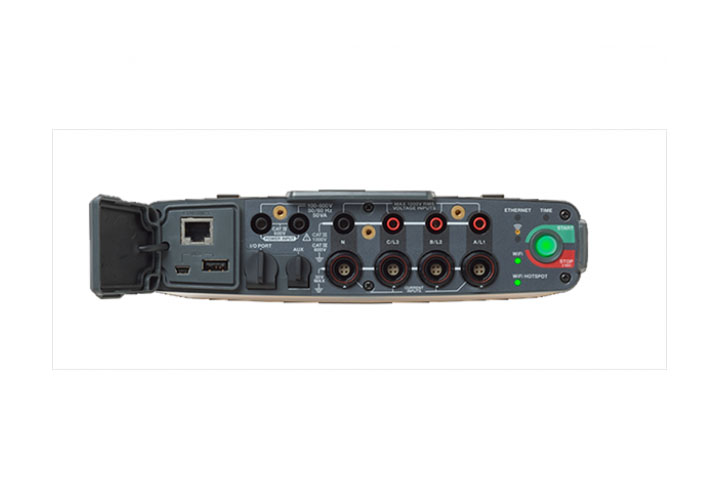

| Входы напряжения |
| Число входов |
4 (3 фазы и нейтраль) |
| Максимальное входное напряжение |
1000 Вrms, CF 1,7 |
| Полное входное сопротивление |
10 МОм |
| Полоса пропускания |
от 42,5 Гц до 3,5 кГц |
| Масштабирование |
1:1 и переменное |
| Категория измерения |
1000 В CAT III/600 В CAT IV |
| Входы тока |
| Число входов |
4 (3 фазы и нейтраль), автоматический выбор режима для подключенного датчика |
| Входное напряжение |
Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.); CF 2,8 |
| Вход пояса Роговского: 150 мВ (среднекв. знач.)/15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.)/18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон |
От 1 А до 150 А/от 10 А до 1500 А с тонким гибким датчиком тока i17XX-flex1500 IP 24 |
| От 3 А до 300 А/от 30 А до 3000 А с тонким гибким датчиком тока i17XX-flex3000 IP 24 |
| От 6 А до 600 А/от 60 А до 6000 А с тонким гибким датчиком тока i17XX-flex6000 IP 36 |
| От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL |
| Полоса пропускания |
42,5 Гц – 3,5 кГц |
| Масштабирование |
1:1 и переменное |
| Дополнительные входы |
| Число входов |
2 (аналоговый с дополнительным адаптером или до 2 BLE-устройств одновременно) |
| Диапазон входного сигнала |
от 0 до ±10 В пост. тока или от 0 до ±1000 В пост. тока (с дополнительно поставляемым адаптером), 1 показание/с |
| Коэффициент масштабирования |
Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы |
Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение Bluetooth (проверить возможность использования) |
| Число входов |
2 |
| Поддерживаемые модули |
Fluke Connect® серии 3000 |
| Сбор данных |
1 показание/с |
| Характеристики условий эксплуатации |
| Рабочая температура |
от -25 до +50 °C (от -13 до +122 °F) 1 |
| Температура хранения |
Без батареи: от -25 до +60 °C (от -13 до 140 °F), с батареей: от –20 до +50 °C (от –4 до 122 °F) |
| Рабочий диапазон влажности |
IEC 60721-3-3: 3K6: |
| от -25 до +30 °C (от -13 до +86 °F): ≤100 % |
| до 40 °C (104 °F): 55 % |
| до 50 °C (122 °F): 35 % |
| Высота над уровнем моря при эксплуатации |
До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении |
12 000 м |
| Корпус |
IEC 60529: IP50 |
| IEC 60529: IP65 с разъемом с классом защиты IP65 для питания и измерения напряжения |
| Вибрация |
IEC 60721-3-3 / 3M2 |
| Электромагнитная совместимость (ЭМС) |
EN 61326-1: Промышленный CISPR 11: группа 1, класс A |
| IEC 61000-6-5 «Помехоустойчивость для обстановок электростанций и подстанций |
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) |
| США (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 |
| Общие характеристики |
| Гарантийный срок |
Два года (не распространяется на батарею) |
| Принадлежности: один год |
| Цикл калибровки: два года |
| Габариты |
23,0 x 18,0 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) |
| Масса |
Прибор: 1,1 кг (2,2 фунта) |
| Защита от несанкционированного вскрытия |
Пристяжные тросы с замком (макс. Φ 6 мм) |
| 1 Перед включением прибора дайте ему прогреться до -10 °C (+14 °F) |
| i17XX-FLEX1.5KIP Характеристики гибких токоизмерительных датчиков |
| Диапазон измерения |
от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Длина кабеля датчика |
610 мм (24 дюйма) |
| Диаметр кабеля датчика |
7,5 мм (0,3 дюйма) |
| Масса |
170 г (0,38 фунта) |
| Минимальный радиус изгиба |
38 мм (1,5 дюйма) |
| Допустимый ток |
100 кА (50/60 Гц) |
| Температурный коэффициент в диапазоне рабочей температуры |
0,05 % показаний/°C (0,028 % показаний/°F) |
| Рабочее напряжение |
1000 В CAT III, 600 В CAT IV |
| Длина выходного кабеля |
2,0 м (6,5 фута) |
| Материал кабеля щупа |
TPR |
| Масса |
115 г |
| Материал кабеля щупа |
TPR |
| Материал муфты |
POM + ABS/PC |
| Выходной кабель |
TPR/PVC |
| Рабочая температура |
от –20 до +70 °C (от –4 до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии |
от –40 до +80 °C (от –40 до +176 °F) |
| Относительная влажность, эксплуатация |
от 15% до 85% без конденсации |
| Степень защиты IP |
IEC 60529: IP65 |
| Гарантийный срок |
Один год |
- Модели и принадлежности
| FLUKE-1742/15/EUS |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 1500 А, исполнение для ЕС/США |
| FLUKE-1742/30/EUS |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 3000 А, исполнение для ЕС/США |
| FLUKE-1742/B/EUS |
Регистратор качества электроэнергии без токоизмерительных датчиков iFlex, исполнение для ЕС/США |
| FLUKE-1742/15/INTL |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 1500 А, международное исполнение |
| FLUKE-1742/30/INTL |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 3000 А, международное исполнение |
| FLUKE-1742/B/INTL |
Регистратор качества электроэнергии без токоизмерительных датчиков iFlex, международное исполнение |
| FLUKE-1746/15/EUS |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 1500 А, исполнение для ЕС/США |
| FLUKE-1746/30/EUS |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 3000 А, исполнение для ЕС/США |
| FLUKE-1746/B/EUS |
Регистратор качества электроэнергии без токоизмерительных датчиков iFlex, исполнение для ЕС/США |
| FLUKE-1746/15/INTL |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 1500 А, международное исполнение |
| FLUKE-1746/30/INTL |
Power quality logger with 24in/60cm 3,000A iFlex current probes, international version |
| FLUKE-1746/B/INTL |
Регистратор качества электроэнергии без токоизмерительных датчиков iFlex, международное исполнение |
| FLUKE-1748/15/EUS |
Power quality logger with 24in/60cm 1,500A iFlex current probes, EU/US version |
| FLUKE-1748/30/EUS |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 3000 А, исполнение для ЕС/США |
| FLUKE-1748/B/EUS |
Регистратор качества электроэнергии без токоизмерительных датчиков iFlex, исполнение для ЕС/США |
| FLUKE-1748/15/INTL |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 1500 А, международное исполнение |
| FLUKE-1748/30/INTL |
Регистратор качества электроэнергии с токоизмерительными датчиками iFlex 24 дюйма/60 см, 3000 А, международное исполнение |
| FLUKE-1748/B/INTL |
Регистратор качества электроэнергии без токоизмерительных датчиков iFlex, международное исполнение |
- Документация
|
Электроизмерительные приборы
