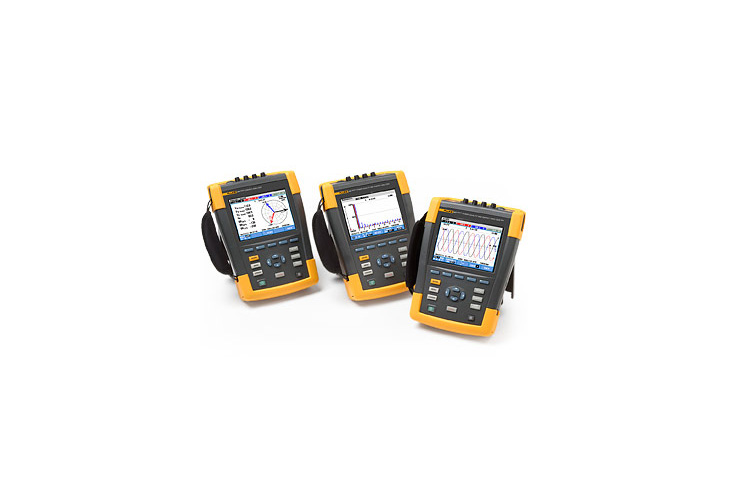

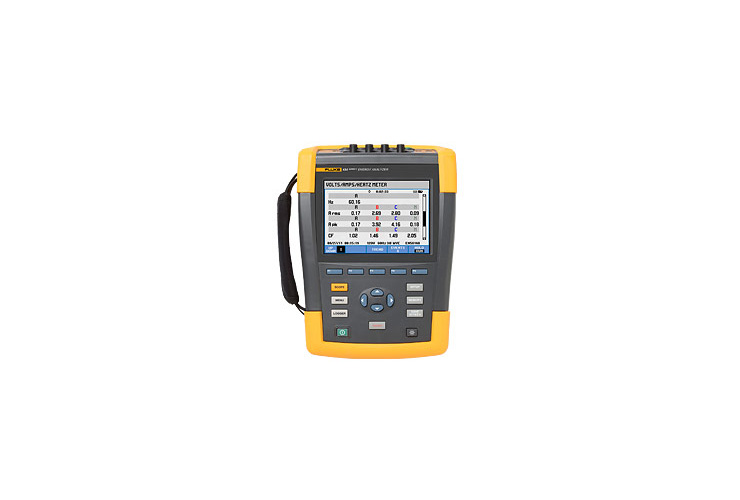

Fluke 434-II - Анализатор энергии

Общие сведения

Рассчитайте потери энергии в своей валюте


Анализатор качества электроэнергии Fluke 434 II является идеальным инструментом для сбора статистической информации по качеству электроэнергии. С помощью новой функции калькулятора потерь электроэнергии, модель 434 II измеряет стоимость нерационально расходуемой энергии из-за плохого качества в финансовом выражении. Возможность монетизации электроэнергии позволяет определять участки с наибольшими потерями энергии и подбирать возможные решения энергосбережения. Благодаря базовым функциям оценки качества электроэнергии вы получаете универсальный инструмент для поиска и устранения неисправностей.


Области применения


  • Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
  • Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств
  • Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети
  • Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
  • Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
  • Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
Функции
  • Измерение на частоте 400 Гц. Повышая частоту переменного напряжения до 400 Гц, трансформаторы и двигатели можно сделать меньше и легче, чем для 50 или 60 Гц, что является преимуществом для самолетов, подводных лодок, космических судов и другого военного оборудования и ручных инструментов. Модель 437 II записывает данные измерения качества электроэнергии для авиационных систем и военного оборудования любого типа.
  • Эффективность инвертора мощности. Имеется возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока для электроники силовых систем с помощью измерительных клещей постоянного тока.
  • Сбор данных PowerWave. Высокоскоростной сбор данных по среднеквадратичным значениям, отображение полупериода и формы сигнала, которые характеризуют динамику электросистем (пуск генератора, переключение на ИБП и т.д.).
  • Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
  • Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
  • Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.

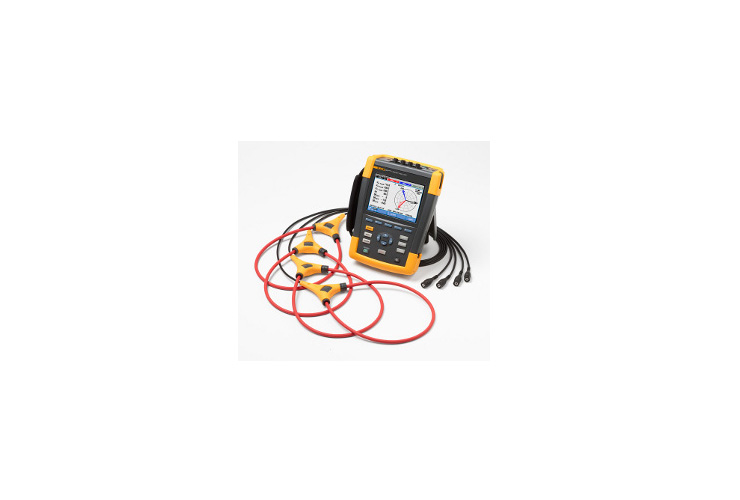

  • Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
  • Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
  • Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
  • Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
  • Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
  • Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.

Измерение унифицированной мощности

Ранее только эксперты могли подсчитать, сколько энергии расходовалось нерационально из-за проблем качества; были средства расчета убытков, но требуемый процесс измерения выходил за рамки деятельности рядовых электриков. С помощью новой запатентованной функции измерения унифицированной мощности в измерителе 430 серии II вы можете определить этим переносным инструментом, сколько электроэнергии расходуется нерационально, и точно вычислить дополнительные расходы за электроэнергию. Запатентованная компанией Fluke система измерения унифицированной мощности обеспечивает наиболее полное представление доступной мощности в результате следующих действий:

  • Измерения параметров по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000
  • Детальный анализ потерь
  • Анализ дисбаланса



Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.

AutoTrend - быстрый просмотр зависимостей изменения параметров во времени

Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.


Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160

Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.



Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы.



Функция записи журнала позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров. Измерение и запись значений мощности (Вт), ВА и ВАР. Модель 434 имеет дополнительную возможность регистрации потребляемой электроэнергии. Отслеживание гармоник вплоть до 50-ой и измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.



Характеристики
Характеристики изделия
Модель Диапазон измерений Разрешение Точность
Вольт
Среднеквадратичное напряжение (переменное+постоянное) 434-II 1–1000 В — между фазой и нейтралью 0,1 В ± 0,5% от номинального напряжения***
Пиковое напряжение 1–1400 В пикового напряжения 1 В 5% от номинального напряжения
Коэффициент амплитуды напряжения (CF) 1,0 > 2,8 0.01 ± 5 %
В (среднекв. знач.) ½ 434-II 1–1000 В — между фазой и нейтралью 0,1 В ± 1% от номинального напряжения
434-II 0,1 В ± 0,2% от номинального напряжения
Vfund (основное напряжение) 434-II 1–1000 В — между фазой и нейтралью 0,1 В  ± 0,5% от номинального напряжения
Амперы (погрешность за исключением погрешности клещей)
Амперы (переменный+постоянный ток) i430-Flex 1x  5–6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр.
А (пиковый ток) i430-Flex  8400 A (пиковый ток)  1 А (среднекв. знач.) ± 5 %
1 мВ/А 5500 A (пиковый ток) 1 А (среднекв. знач.) ± 5 %
Коэффициент амплитуды тока (CF) 1–10 0.01 ± 5 %
А (среднекв. знач.) ½ i430-Flex 1x  5–6 000 A  1 В  ± 1% ± 10 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В  ± 1% ± 10 ед.мл.разр.
1 мВ/А 1x   5–2000 A  1 В  ± 1% ± 10 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 1% ± 10 ед.мл.разр.
Afund (ток основной частоты) i430-Flex 1x  5–6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр.
i430-Flex 10x  0,5–600 A 0,1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 1x  5–2000 A 1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 10x  0,5–200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр.
Гц
Гц Fluke 434 при 50 Гц номинально

42,50–57,50 Гц

0,1 Гц  ± 0,01 Гц
Fluke 434 при 60 Гц номинально 51,00–69,00 Гц 0,01 В ± 0,01 Гц
Питание
Ватты (В-А, вар) i430-Flex  макс. 6 000 МВт 0,1 Вт–1 МВт ± 1% ± 10 ед.мл.разр.
1 мВ/А макс. 2000 МВт 0,1 Вт–1 МВт ± 1% ± 10 ед.мл.разр.
Коэффициент мощности (Cos j/DPF) 0–1 0.001 ± 0,1% при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, квар-ч) i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 ед.мл.разр.
Потери энергии i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления
Гармоники
Порядок гармоники (n) Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n) ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7
Вольты %f 0,0–100 % 0.10% ± 0,1% ± n x 0,1 %
%r 0,0–100 % 0.10% ± 0,1% ± n x 0,4 %
Абсолютное значение 0,0–1000 В 0,1 В ± 5% *
THD (суммарные гармонические искажения) 0,0–100 % 0.10% ± 2,5 %
Амперы %f 0,0–100 % 0.10% ± 0,1% ± n x 0,1%
%r 0,0–100 % 0.10% ± 0,1% ± n x 0,4 %
Абсолютное значение 0,0–600 A 0,1 В ± 5% ± 5 ед.мл.разр.
THD (суммарные гармонические искажения) 0,0–100 % 0.10% ± 2,5 %
Ватты %f или %r  0,0–100 % 0.10% ± n x 2%
Абсолютное значение Зависит от номинала клещей и напряжения  ± 5% ± n x 2 % ± 10 ед.мл.разр.
THD (суммарные гармонические искажения) 0,0–100 %   0.10% ± 5 %
Сдвиг фаз От -360° до +0° ± n x 1°
Фликкер
Plt, Pst, Pst (1 мин.) Pinst 0,00–20,00 0.01 ± 5 %
Дисбаланс
Вольты % 0,0-20,0 % 0.10% ± 0,1 %
Амперы % 0,0-20,0 % 0.10% ± 1 %
Управляющие сигналы сети
Пороговые уровни Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала
Частота сигнала от 60 Hz до 3000 Hz 0,1 В
Относительное напряжение (%) 0,0–100 % 0.10% ± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s) от 0,0 В до 1000 В 0,1 В ± 5 % от номинального напряжения

Общие характеристики
Корпус Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
Дисплей Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий.
Память Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времени Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий

Условия эксплуатации
Рабочая температура 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения -20 °C ~ +60 °C
Влажность +10 °C ~ +30 °C: относительная влажность 95 % без конденсации
+30 °C ~ +40 °C: относительная влажность 75% без конденсации
+40 °C ~ +50 °C: относительная влажность 45% без конденсации
Максимальная высота над уровнем моря До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
Максимальная высота хранения 12 км (40 000 фт)
Электромагнитная совместимость (EMC) EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсы мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента
Гарантия Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование

    * ± 5%, если ≥ 1% от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения.
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В

Модели и принадлежности
Модель Название Описание Price List
Fluke 434 II Трехфазный анализатор энергии

Принадлежности, входящие в комплект

  • Адаптер питания BC430
  • Набор переходников с вилками международных образцов
  • BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)
  • Измерительный провод TLS430 и набор зажимов типа "крокодил"
  • Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
  • i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
  • Карта памяти SD объемом 8 ГБ
  • PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
  • USB-кабель A-B мини
  • C1740, мягкий футляр
По запросу

Базовые модели не включают в себя щупы для измерения тока, их необходимо заказывать отдельно.

Соответствие IEC 61000-4-30 класса А 435 434
Алгоритмы измерения
Точность измерения напряжения 0,1% от номинального напряжения 0,5% от номинального напряжения
Синхронизация времени Опционально с дополнительной принадлежностью GPS430

Дополнительные функции можно наращивать с помощью комплекта для модификации.

Cables and Hardware Price List
GPS430 Модуль синхронизации времени GPS430 По запросу

Clips Price List
AC285 Зажимы типа "крокодил" AC285 SureGrip™ По запросу

Токовые клещи Price List
i200s i200s Токовые клещи По запросу
i400s i400s AC Current Clamp По запросу
i5sPQ3 Токовые клещи i5sPQ3 на 5 А переменного тока, 3 штуки По запросу
i3000s Токоизмерительные клещи i3000s для переменного тока По запросу
i30s Токоизмерительные клещи i30s для постоянного и переменного тока По запросу
i1000s Токоизмерительный щуп i1000s для переменного тока По запросу
90i-610s Щуп для измерения постоянного/переменного тока 90i-610s (600 А) По запросу

Элементы питания и сетевые адаптеры Price List
BC430 Блок питания от сети / зарядное устройство BC430 По запросу

Test Leads Price List
TLS430 Fluke TLS430 — измерительные провода и зажимы типа "крокодил" (4 черных, 1 зеленый) По запросу
WC100 WC100 По запросу
