Промышленная система Fluke CNX 3000

Общие сведения
Промышленная система CNX 3000 является частью команды беспроводных измерительных инструментов Fluke.

Подключите три беспроводных модуля переменного тока CNX i3000 iFlex к точке замера и просматривайте результаты со всех трех фаз на беспроводном мультиметре CNX с расстояния до 20 метров. Можно также подключить беспроводной модуль измерения напряжения переменного тока CNX v3000 и одновременно просматривать показания напряжения и тока. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте модули как независимые измерительные инструменты или объединяйте их с другими модулями CNX в систему для выполнения нескольких измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах. Кроме того, больше не требуется записывать полученные данные, поскольку дистанционные модули CNX способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени при помощи дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.
Функции

Промышленная система CNX 3000 обеспечивает измерения основных электрических параметров.


Беспроводной мультиметр CNX 3000 обеспечивает:


  • Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
  • Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
  • Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
  • Запись минимальных и максимальных значений
  • CAT III 1000 В; CAT IV 600 В; IP54

Беспроводной модуль измерения напряжения переменного тока CNX i3000 iFlex обеспечивает:


  • Измерение истинных среднеквадратичных значений переменного тока до 2500 A
  • погрешность 3%
  • Запись до 65000 показаний
  • Датчик тока iFlex позволяет выполнять измерения в ограниченном пространстве
  • ЖК-дисплей с подсветкой
  • CAT III 1000, CAT IV 600 B, CAT III 1000 B; IP42

Беспроводной модуль измерения напряжения переменного тока CNX v3000:


  • Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
  • погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
  • Запись до 65000 показаний
  • ЖК-дисплей с подсветкой
  • CAT III 1000 В, CAT IV 600 B, CAT III 1000 B; IP42

Беспроводная система CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для детального анализа.


Характеристики

Беспроводной мультиметр CNX 3000


Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).

Технические характеристики
Переменное напряжение
Диапазон ¹ Разрешение Погрешность ² ³
от 45 до 500 Гц от 500 Гц до 1 кГц
600,0 мВ 0,1 мВ 1,0% + 3 2,0 % + 3
6,000 В 0,001 В
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
Функция Диапазон Разрешение Погрешность
мВ 600,0 мВ 0,1 мВ 0,09 % + 2
В 6,000 В 0,001 В 0,09 % + 2
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В 0,15 % + 2
Ом 600 Ом 1 Ом Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
Ом 600,0 Ом 0,1 Ом 0,5 % + 2
6,000 кОм 0,001 кОм 0,5 % + 1
60,00 кОм 0,01 кОм
60,00 кОм 0,1 кОм
600,0 кОм 0,001 МОм
50,00 МОм 0,01 МОм 1,5% + 3
Проверка диодов 2,000 В 0,001 В 1 % + 2
мкФ 1000 нФ 1 нФ 1,2 % + 2
10,00 мкФ 0,01 мкФ
100,0 мкФ 0,1 мкФ
9999 мкФ¹ 1 мкФ 10 % типичное значение
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

Переменный и постоянный ток
Функция Диапазон ¹ Разрешение Погрешность
мА перемен. тока
(от 45 Гц до 1 кГц)
60,00 мА 0,01 мА 1,5% + 3
400,0 мА ³ 0,1 В
мА пост. тока ² 60,00 мА 0,01 мА 0,5 % + 3
400,0 В 0,1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота
Диапазон Разрешение Погрешность ¹
99,99 Гц 0,01 В 0,1 % + 1
999,9 Гц 0,1 В
9,999 кГц 0,001 кГц
99,99 кГц 0,01 кГц
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

Входные характеристики
Функция Защита от
перегрузок
Входной импеданс
(номинальный)
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм) Подавление синфазного сигнала
1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 120 дБ при пост. токе, 50 Гц или 60 Гц > 60 дБ при 50 Гц или 60 Гц
1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 60 дБ при пост. напр., до 60 Гц
1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 120 дБ при пост. токе, 50 Гц или 60 Гц > 60 дБ при 50 Гц или 60 Гц
Напряжение испытания на обрыв цепи Полный диапазон Типичный ток короткого замыкания
До 6 МОм 50 МОм
1100 В (среднеквадратичное значение) < 2,7 В пост. тока < 0,7 В пост. тока < 0,9 В пост. тока < 350 мА
1100 В (среднеквадратичное значение) < 2,7 В пост. тока < 2,000 В пост. тока < 1,1 мА

Функция Защита от перегрузки Защита
мA Защита предохранителем, 44/100 А, 1000 В, FAST Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

Запись минимальных и максимальных значений
Функция Погрешность
Функции постоянного тока Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс.
Функции переменного тока Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс.

Общие характеристики
Максимальное напряжение между любым контактом и заземлением 1000 В пост. тока или перем. тока ср. кв. знач.
Защита предохранителем (Ом) от вх. А Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
Дисплей (ЖКД) Частота обновления: 4/с
Вольты, амперы, омы: разрядность 6000
Частота: разрядность
10000 Емкость: разрядность 1000
Тип элемента питания Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы Минимум 300 часов
Температура Рабочая: от -10 °C до 50 °C
Хранения: от -40 °C до 60 °C
Относительная влажность от 0 до 90 % (от 0 до 35 °C)
от 0 до 75 % (от 35 до 40 °C)
от 0 до 45 % (от 40 до 50 °C)
Высота Рабочая: 2000 м
Хранения: 12000 м
Температурный коэффициент 0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи 2.4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д) 4,75 см x 9,3 см x 20,7 см
(1,87" x 3,68" x 8,14")
Вес 340 г
Нормы по безопасности US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
UL:UL 61010-1: 3-я редакция
CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость
EMI, RFI, EMC, RF
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP) IP54

Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.

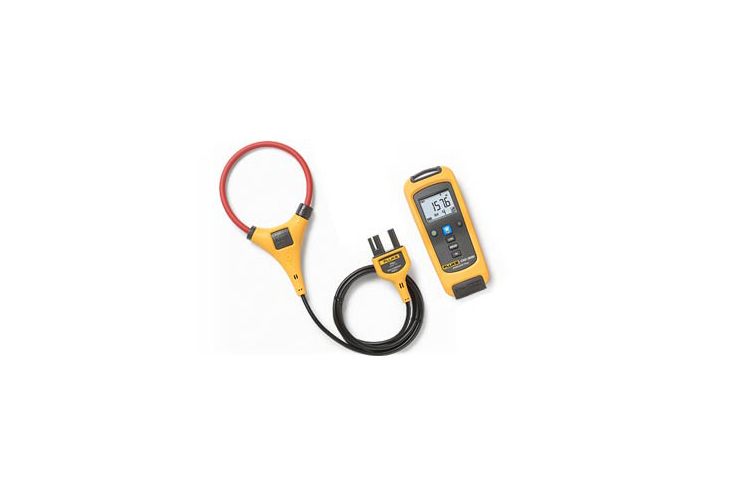

Беспроводной модуль переменного тока Fluke CNX i3000 iFlex


Характеристики
Диапазон 2500 A переменного тока
Разрешение 0,1 В
Погрешность 3 % ± 5 ед. мл. разр.
Пик-фактор (50 Гц/60 Гц) 3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2
Дисплей 3-1/2 знака, ЖКД с подсветкой
Скорость регистрации/интервал Минимум 1 сек/возможность настройки с ПК или передней панели
Тип элемента питания 2 AA, NEDA 15 А, IEC LR6
Время автономной работы 400 часов
Память Запись до 65000 показаний
Радиочастотная связь Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Диапазон радиочастотной связи 20 метров
Рабочая температура от -10 °C до +50 °C
Температура хранения От -40 °C до +60 °C
Рабочая влажность 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость (EMC) EN 61326-1:2006
Соответствие нормативным требованиям по безопасности EN/IEC 61010-1:2010 до 1000 В CAT III
600 В CAT IV
EN/IEC 61010-2-030:2010
EN/IEC 610101-2-031:2002
EN/IEC 61010-2-032:2002
Уровень загрязнения 2
Температурный коэффициент 0,1 X (нормируемая погрешность) / °C на °C (< 18 °C или > 28 °C)
Категория безопасности CAT IV 600 В, CAT III 1000 В
Сертификация CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP) IP 42
Размеры (ВxШxГ) 16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
Вес 0,22 кг
Раствор клещей 25,4 см (10") (катушка)

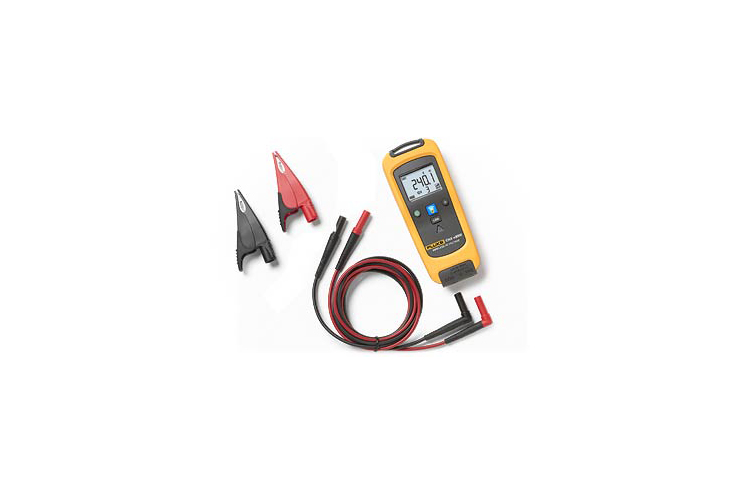

Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000


Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.

Переменное напряжение

Диапазон ¹

Разрешение

Погрешность ² ³

от 45 Гц до 500 Гц

500 Гц до 1 кГц

6,000 В

0,001 В


1,0% + 3


2,0 % + 3

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ≤ 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Общие характеристики

ЖКД с подсветкой

3½ знака, разрядность 6000, обновление показаний 4 раза в секунду

Тип элемента питания

2 AA, NEDA 15 А, IEC LR6

Время автономной работы

400 ч

Память

Запись до 65000 показаний

Неограниченный интервал прослушивания

5 с

Радиочастотная связь

Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц

Диапазон радиочастотной связи

20 метров

Рабочая температура

от -10 до +50 °C

Температура хранения

от -40 до +60 °C

Рабочая влажность

90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C

Электромагнитная совместимость (EMC)

EN 61326-1:2006

Соответствие нормативным требованиям по безопасности

EN/IEC 61010-1:2010 до 1000 В CAT III
600 В CAT IV EN/IEC 61010-2-030:2010
EN/IEC 61010-031:2002+A1:2008

Уровень загрязнения

2

Температурный коэффициент

0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)

Категория безопасности

CAT IV 600 В, CAT III 1000 В

Сертификация

CSA, FCC T68-FWCS IC:6627A-FWCS

Степень защиты (IP)

IP 42

Размеры (ВxШxГ)

16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")

Вес

0,22 кг

Модели и принадлежности
Модель Название Описание Price List

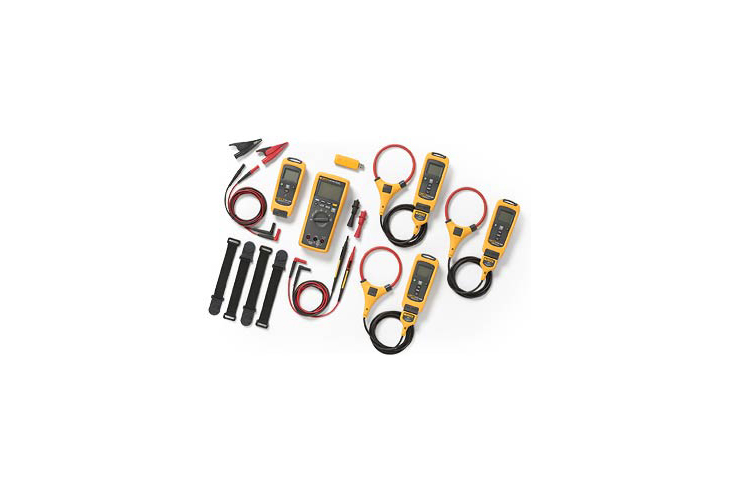

CNX 3000 IND Промышленная система Fluke CNX 3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Три (3) беспроводных модуля переменного тока Fluke CNX i3000 iFlex
  • Три (3) гибких токоизмерительных датчика iFlex i2500-10
  • Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
  • Измерительные провода TL224
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Зажимы типа "крокодил" AC285
  • Четыре (4) ремешка на магнитной подвеске
  • По запросу
    CNX 3000 HVAC Система Fluke CNX 3000 HVAC
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
  • Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
  • Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Точечный щуп-термопара типа К 80PK-1
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    CNX 3000 GM Система для общего обслуживания Fluke CNX 3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
  • Гибкий токоизмерительный датчик iFlex
  • Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
  • Измерительные провода TL224
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Зажимы типа "крокодил" AC285
  • Два (2) ремешка на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    CNX 3000 Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной мультиметр (среднеквадратичн.)
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • По запросу
    CNX v3000 Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Модуль напряжения переменного тока (среднеквадратичн. значение)
  • Измерительные провода TL224
  • Зажимы типа "крокодил" AC285
  • Ремешок на магнитной подвеске
  • По запросу
    CNX i3000 Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
  • Гибкий измеритель истинных среднеквадратичных значений тока
  • Гибкий токоизмерительный датчик iFlex
  • По запросу
    CNX a3000 Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
  • Токоизмерительные клещи с измерением истинного среднеквадратичного значения переменного тока
  • По запросу
    CNX t3000 Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
  • Термоэлектрический термометр типа К
  • Точечный щуп-термопара типа К 80PK-1
  • Ремешок на магнитной подвеске
  • По запросу
    Комплект CNX i3000 Комплект для измерения переменного тока Fluke CNX i3000 iFlex
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
  • Гибкий токоизмерительный датчик iFlex
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    Комплект CNX t3000 Комплект для измерения температуры Fluke CNX t3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
  • Измерительные провода TL175
  • Зажимы «крокодил» AC175
  • Точечный щуп-термопара типа К 80PK-1
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    Комплект CNX v3000 Модуль измерения напряжения переменного тока Fluke CNX v3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Измерительные провода TL224
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Зажимы типа "крокодил" AC285
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    Комплект CNX a3000 Комплект измерительных клещей переменного тока Fluke CNX a3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Мягкая сумка для переноски
  • По запросу

    Clips Price List
    AC285 Зажимы типа "крокодил" AC285 SureGrip™ По запросу

    Current Clamps Price List
    i2500-10 i2500-10 iFlex® Flexible Current Probes По запросу

    PC Adapter and Software Price List
    CNX pc3000 ПК-адаптер Fluke CNX pc3000 По запросу

    Сумки и Чехлы Price List
    CNX C3001 Модульный малый футляр CNX C3001
    Совместимо с беспроводными модулями Fluke CNX
    По запросу
    CNX C3002 Модульный мягкий футляр с 2 отделениями для цифрового мультиметра CNX C3002
  • Совместимо с беспроводным мультиметром Fluke CNX
  • Внутренний карман и ручка для переноски
  • По запросу
    CNX C3003 Модульный мягкий футляр с 3 отделениями CNX C3003
  • Совместимо с беспроводными модулями и измерительными приборами Fluke CNX
  • Три регулируемых отсека, внутренний карман и ручка для переноски
  • По запросу
    CNX C3000 Сумка для инструмента CNX C3000 Premium, модульная
    Сетчатая сумка для пользовательской портативной системы, когда используется с другими модульными футлярами CNX.
    По запросу

    Test Leads Price List
    TL175 TL175 TwistGuard™ - измерительные провода По запросу
    TL224 TL224 Набор силиконовых пробников SureGrip™ По запросу
    Документация
