Комплект для измерения переменного тока Fluke CNX i3000 iFlex

Общие сведения

Беспроводной модуль переменного тока Fluke CNX i3000 iFlex является частью команды средств беспроводного поиска неполадок Fluke.


Подключите беспроводной модуль переменного тока CNX i3000 iFlex к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в трехфазных системах. Можно также использовать независимый измерительный инструмент или объединить его с другими модулями CNX в систему для выполнения множества измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах. Кроме того, больше не требуется записывать полученные данные, поскольку модули для измерения силы тока CNX i3000 способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени с помощью дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.

Функции

Комплект для измерений переменного тока Fluke CNX i3000 iFlex обеспечивает измерения основных электрических параметров.


Беспроводной мультиметр CNX 3000 обеспечивает:


  • Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
  • Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
  • Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
  • Запись минимальных и максимальных значений
  • CAT III 1000 В; CAT IV 600 В; IP54

Беспроводной модуль переменного тока CNX i3000 iFlex


  • Измерение истинных среднеквадратичных значений переменного тока до 2500 A
  • погрешность 3%
  • Запись до 65000 показаний
  • Датчик тока iFlex позволяет выполнять измерения в ограниченном пространстве
  • ЖК дисплей с подсветкой
  • CAT III 1000, CAT IV 600 В; IP42

При помощи дополнительного ПК-адаптера беспроводная система для поиска неисправностей Fluke CNX способна отслеживать до 10 измерительных модулей одновременно и передавать результаты на ПК для последующего анализа.


Характеристики

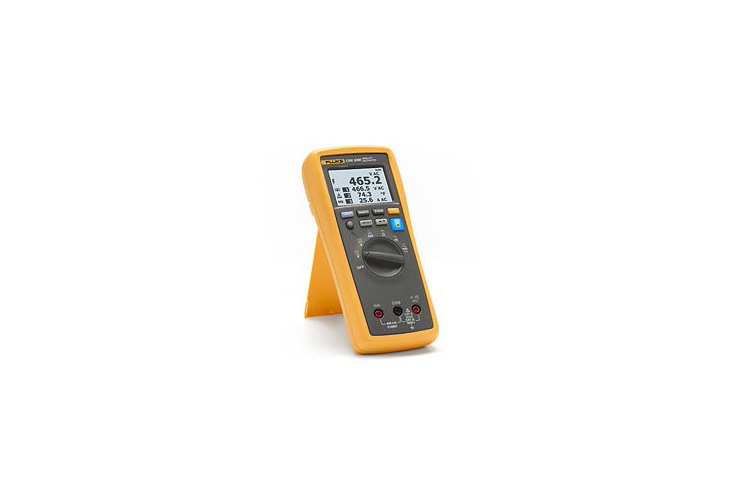

Беспроводной мультиметр CNX 3000


Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).

Технические характеристики
Переменное напряжение
Диапазон ¹ Разрешение Погрешность ² ³
от 45 до 500 Гц от 500 Гц до 1 кГц
600,0 мВ 0,1 мВ 1,0% + 3 2,0 % + 3
6,000 В 0,001 В
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
Функция Диапазон Разрешение Погрешность
мВ 600,0 мВ 0,1 мВ 0,09 % + 2
В 6,000 В 0,001 В 0,09 % + 2
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В 0,15 % + 2
Ом 600 Ом 1 Ом Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
Ом 600,0 Ом 0,1 Ом 0,5 % + 2
6,000 кОм 0,001 кОм 0,5 % + 1
60,00 кОм 0,01 кОм
60,00 кОм 0,1 кОм
600,0 кОм 0,001 МОм
50,00 МОм 0,01 МОм 1,5% + 3
Проверка диодов 2,000 В 0,001 В 1 % + 2
мкФ 1000 нФ 1 нФ 1,2 % + 2
10,00 мкФ 0,01 мкФ
100,0 мкФ 0,1 мкФ
9999 мкФ¹ 1 мкФ 10%
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

Переменный и постоянный ток
Функция Диапазон ¹ Разрешение Погрешность
мА, перемен. т.
(45 Гц - 1 кГц)
60,00 мА 0,01 мА 1,5% + 3
400,0 мА ³ 0,1 В
мА пост. т.² 60,00 мА 0,01 мА 0,5 % + 3
400,0 В 0,1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота
Диапазон Разрешение Погрешность ¹
99,99 Гц 0,01 В 0,1 % + 1
999,9 Гц 0,1 В
9,999 кГц 0,001 кГц
99,99 кГц 0,01 кГц

¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.


Входные характеристики
Функция Защита от
перегрузок
Входной импеданс
(номинальный)
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм) Подавление синфазного сигнала
1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 120 дБ при пост. токе, 50 Гц или 60 Гц > 60 дБ при 50 Гц или 60 Гц
1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 60 дБ при пост. напр., до 60 Гц
1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 120 дБ при пост. токе, 50 Гц или 60 Гц > 60 дБ при 50 Гц или 60 Гц
Напряжение испытания на обрыв цепи Полный диапазон Типичный ток короткого замыкания
До 6 МОм 50 МОм
1100 В (среднеквадратичное значение) < 2,7 В пост. тока < 0,7 В пост. тока < 0,9 В пост. тока < 350 мА
1100 В (среднеквадратичное значение) < 2,7 В пост. тока < 2,000 В пост. тока < 1,1 мА

Функция Защита от перегрузки Защита
мA Защита предохранителем, 44/100 А, 1000 В, FAST Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

Запись минимальных и максимальных значений
Функция Погрешность
Функции постоянного тока Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс
Функции переменного тока Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс

Общие характеристики
Максимальное напряжение между любым контактом и заземлением 1000 В пост. тока или перем. тока ср.кв.знач.
Защита предохранителем (Ом) от вх. А Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
ЖК-дисплей Частота обновления: 4/с
Вольты, амперы, омы: разрядность 6000
Частота: разрядность 10000
Емкость: разрядность 1000
Тип элементов питания Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы Минимум 300 часов
Температура Рабочая: от -10 °C до 50 °C
Хранения: от -40 °C до 60 °C
Относительная влажность от 0 до 90 % (от 0 до 35 °C)
от 0 до 75 % (от 35 до 40 °C)
от 0 до 45 % (от 40 до 50 °C)
Высота над уровнем моря Рабочая: 2000 м
Хранения: 12000 м
Температурный коэффициент 0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи 2.4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д) 4,75 см x 9,3 см x 20,7 см
(1,87" x 3,68" x 8,14")
Вес 340 г
Стандарты безопасности US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость
EMI, RFI, EMC, RF
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP) IP54

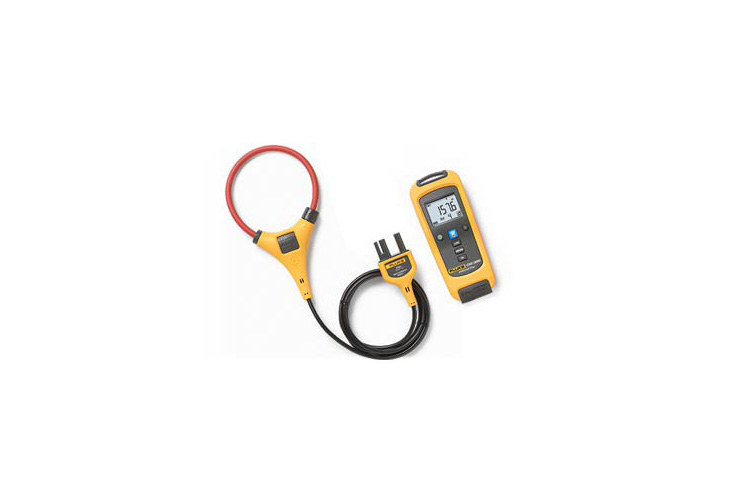

Беспроводной модуль переменного тока CNX i3000 iFlex


Характеристики
Диапазон 2500 A переменного тока
Разрешение 0,1 В
Погрешность
3 % ± 5 ед. мл. разр.
Пик-фактор (50 Гц/60 Гц) 3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А,
добавить 2 % для учета коэффициента амплитуды > 2
Дисплей 3-1/2 знака, ЖКД с подсветкой
Скорость регистрации/интервал мин. 1 сек/возможность настройки с ПК или передней панели
Тип элементов питания 2 AA, NEDA 15 А, IEC LR6
Время автономной работы 400 часов
Память Запись до 65 000 показаний
Радиочастотная связь Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Дальность радиочастотной связи 20 метров
Рабочая температура от -10 °C до +50 °C
Температура хранения От -40 °C до +60 °C
Допустимая влажность при работе 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость EN 61326-1:2006
Соответствие стандартам безопасности EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III
600 В CAT IV
EN/IEC 61010-2-030:2010
EN/IEC 610101-2-031:2002
EN/IEC 61010-2-032:2002
Уровень загрязнения 2
Температурный коэффициент 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
Степень защиты CAT IV 600 В, CAT III 1000 В
Сертификация CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP) IP 42
Размеры (ВхШхГ) 16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
Вес 0,22 кг
Ширина открытия клещей 25,4 см (10") (катушка)
Модели и принадлежности
Модель Название Описание Price List

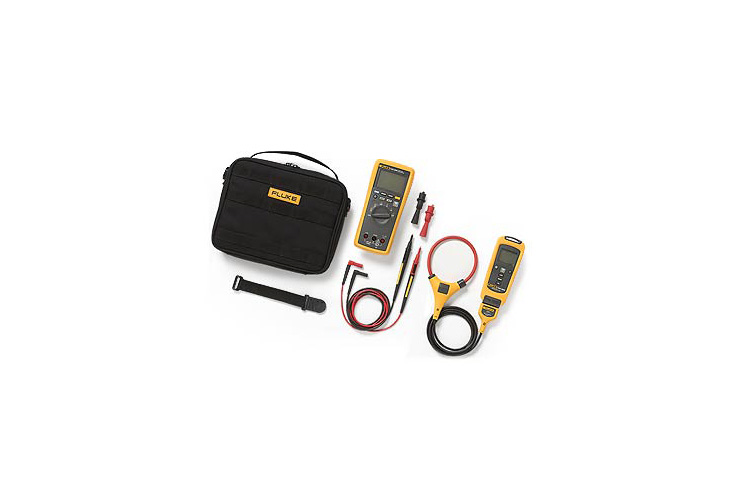

Комплект CNX i3000 Комплект для измерения переменного тока Fluke CNX i3000 iFlex
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
  • Гибкий токоизмерительный датчик iFlex
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    Комплект CNX v3000 Модуль измерения напряжения переменного тока Fluke CNX v3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Измерительные провода TL224
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Зажимы типа "крокодил" AC285
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    Комплект CNX a3000 Комплект измерительных клещей переменного тока Fluke CNX a3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Мягкая сумка для переноски
  • По запросу
    Комплект CNX t3000 Комплект для измерения температуры Fluke CNX t3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
  • Измерительные провода TL175
  • Зажимы «крокодил» AC175
  • Точечный щуп-термопара типа К 80PK-1
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    CNX 3000 Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной мультиметр (среднеквадратичн.)
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • По запросу
    CNX v3000 Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Модуль напряжения переменного тока (среднеквадратичн. значение)
  • Измерительные провода TL224
  • Зажимы типа "крокодил" AC285
  • Ремешок на магнитной подвеске
  • По запросу
    CNX i3000 Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
  • Гибкий измеритель истинных среднеквадратичных значений тока
  • Гибкий токоизмерительный датчик iFlex
  • По запросу
    CNX a3000 Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
  • Токоизмерительные клещи с измерением истинного среднеквадратичного значения переменного тока
  • По запросу
    CNX t3000 Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
  • Термоэлектрический термометр типа К
  • Точечный щуп-термопара типа К 80PK-1
  • Ремешок на магнитной подвеске
  • По запросу
    CNX 3000 GM Система для общего обслуживания Fluke CNX 3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
  • Гибкий токоизмерительный датчик iFlex
  • Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
  • Измерительные провода TL224
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Зажимы типа "крокодил" AC285
  • Два (2) ремешка на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу
    CNX 3000 IND Промышленная система Fluke CNX 3000
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
  • Три (3) беспроводных модуля переменного тока Fluke CNX i3000 iFlex
  • Три (3) гибких токоизмерительных датчика iFlex i2500-10
  • Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
  • Измерительные провода TL224
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Зажимы типа "крокодил" AC285
  • Четыре (4) ремешка на магнитной подвеске
  • По запросу
    CNX 3000 HVAC Система Fluke CNX 3000 HVAC
  • Беспроводной мультиметр Fluke CNX 3000
  • Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
  • Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
  • Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
  • Измерительные провода TL175
  • Зажимы "крокодил" AC175
  • Точечный щуп-термопара типа К 80PK-1
  • Ремешок на магнитной подвеске
  • Мягкая сумка для переноски
  • По запросу

    Current Clamps Price List
    i2500-10 i2500-10 iFlex® Flexible Current Probes По запросу

    PC Adapter and Software Price List
    CNX pc3000 ПК-адаптер Fluke CNX pc3000 По запросу

    Сумки и Чехлы Price List
    CNX C3001 Модульный малый футляр CNX C3001
    Совместимо с беспроводными модулями Fluke CNX
    По запросу
    CNX C3002 Модульный мягкий футляр с 2 отделениями для цифрового мультиметра CNX C3002
  • Совместимо с беспроводным мультиметром Fluke CNX
  • Внутренний карман и ручка для переноски
  • По запросу
    CNX C3003 Модульный мягкий футляр с 3 отделениями CNX C3003
  • Совместимо с беспроводными модулями и измерительными приборами Fluke CNX
  • Три регулируемых отсека, внутренний карман и ручка для переноски
  • По запросу
    CNX C3000 Сумка для инструмента CNX C3000 Premium, модульная
    Сетчатая сумка для пользовательской портативной системы, когда используется с другими модульными футлярами CNX.
    По запросу

    Test Leads Price List
    TL175 TL175 TwistGuard™ - измерительные провода По запросу
    Документация

    НОВИНКИ

    hicmikro
