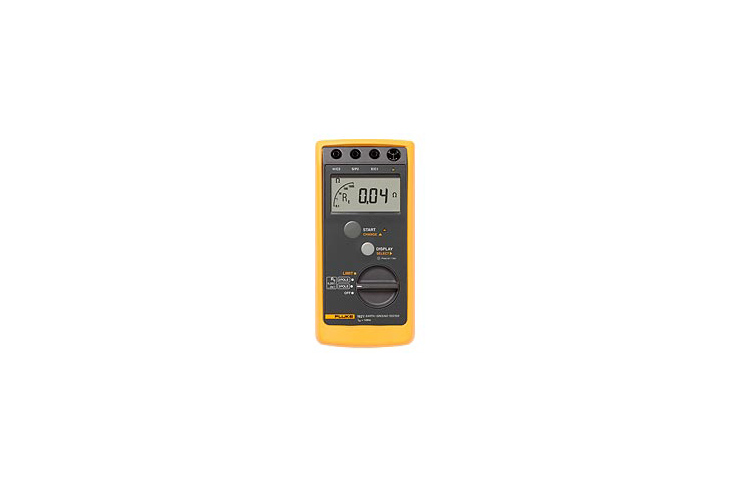

Fluke 1621 - Измеритель сопротивления заземления


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.05010-2016
Сертификат выдан 19.04.2016
Сертификат действителен до 19.04.2021
Наименование Измерители сопротивления заземления
Тип Fluke 1621, Fluke 1623-2, Fluke 1625-2
Заказать поверку
Общие сведения

Портативный тестер сопротивления заземления для мобильного применения


Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления Fluke 1621 - это "первая линия обороны" в проверке надежности заземления. В приборе применяются основные методы тестирования заземления, включая трехполюсный метод измерения падения напряжения и двухполюсный метод измерения сопротивления. Удобные размеры, прочный защитный чехол и ЖК-дисплей с большим экраном и четким изображением делают его идеальным инструментом для проверки сопротивления заземления в различных рабочих условиях, а так же в полевых условиях. Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.


Функции
  • Трехполюсный метод измерения падения напряжения для базовых измерений
  • Двухполюсный метод измерения сопротивления для расширения области применения
  • Простота получения результатов измерений по нажатию одной кнопки
  • Повышенная точность измерений, благодаря функции автоматического обнаружения напряжения "шумов"
  • Сигнализация опасных напряжений повышает степень защиты пользователя
  • Четкая индикация и регистрация показаний на большом дисплее с подсветкой
  • Прочная конструкция и защитный чехол для использования в тяжелых рабочих условиях
  • Удобные размеры и портативность
  • Предупредительная сигнализация при превышении предельных значений измеряемого параметра, устанавливаемых пользователем
  • 600 В / CAT II
Характеристики

Общие характеристики
Измерительные функции
Трехполюсное измерение сопротивления заземления, двухполюсное измерение сопротивления проводника переменному току, напряжение помех
Основная погрешность
Относится к стандартной температуре и гарантируется в течение одного года
Частота измерений
2 измерения в секунду
Батарея
Одна щелочная батарея 9 В (LR61)
Состояние заряда батареи
Если напряжение на батарее опускается ниже 6,5 В, на дисплее появляется надпись LO-BAT
Напряжение
Между гнездами H/C2 и E/C1: Veff, не более 250 В (действующее значение)
Между гнездами S/P2 и E/C1: Veff, не более 250 В
Климатический класс
VDE/VDI 3540 RZ (соответствует требованиям KWG согласно DIN 40040, 4/87)
Температурные характеристики
Рабочая: От -10 °C до +50 °C
Для измерений: От 0 °C до +35 °C
Для хранения: От -20 °C до +60 °C
Стандартная: +23 °C ± 2 °C
Температурный коэффициент
± 0,1 % полной шкалы на 1 градус Кельвина
Безопасность
IEC/EN 61010-1, 600 В CAT II, степень загрязнения 2
Размеры
113 мм x 54 мм x 216 мм, в чехле
Вес
850 г, со стандартным комплектом принадлежностей, объем - приблизительно 600 см3
Примечание:
В случае вывода прибора из эксплуатации и при длительном хранении рекомендуется извлечь батарею и хранить отдельно во избежание повреждения из-за утечки электролита из батареи.
Примечание:
Указанные для прибора четыре диапазона температуры соответствуют требованиям европейских стандартов; при использовании прибора в пределах полного диапазона рабочих температур необходимо скорректировать точность показаний для значения температуры окружающего воздуха с учетом температурного коэффициента.

Электрические характеристики
Максимальные отклонения:
Влияющий фактор E1 Положение
E1 Отклонение 0%
Влияющий фактор E2 Напряжение питания
E2 Отклонение 0%
Влияющий фактор E3 Температура E3
E3 Отклонение 2,3 %
Влияющий фактор E4 Последовательное напряжение помехи (20 В)
E4 Отклонение 0,6 %
Влияющий фактор E5 Сопротивление щупа и дополнительного щупа
E5 Отклонение 100%
Испытательные напряжения
3,7 кВ
Степень защиты
IP 40; IEC/EN 60529
Электромагнитная совместимость
Излучение: IEC/EN 61326 класс B
Помехоустойчивость: IEC/EN 61326 Дополнение C
измерение сопротивления RE
Метод измерения Измерение тока-напряжения с улучшенным ослаблением перекрёстного сигнала, без компенсации сопротивления измерительного провода, с щупом (трехполюсный метод) и без щупа (двухполюсный метод), согласно требованиям IEC/EN 61557-5
Напряжение в разомкнутой цепи 23 - 24 В переменного тока
Ток короткого замыкания > 50 мА переменного тока
Частота измерения 128 Гц
Допустимая величина перегрузки 250 В (действующее значение)
Время измерения
8 секунд (среднее время после нажатия кнопки ПУСК)
Ограничение входа
Прибор сохраняет установленное значение и после выключения питания (при условии, что напряжение батареи в пределах нормы)
Автоматическое переключение разрешения
RH < 7 кОм
Разрешение 0,01 Ом
RH < 50 кОм
Разрешение 0,1 Ом
RH > 50 кОм
Разрешение 1 Ом
Напряжение помех (постоянная и переменная составляющие)
Vmax 30 В (действующее значение)
Подавление синфазного сигнала > 80 дБ при частоте 50 Гц и 60 Гц
Ri 680 кОм
Неопределенность измерения < 10 % для чистых сигналов постоянного или переменного тока

Диапазон измерения
0,15 Ом - 20 Ом
Разрешение 0,01 Ом
Диапазон дисплея 0 Ом - 19,99 Ом
200 Ом
Разрешение 0,1 Ом
Диапазон дисплея 20 Ом - 199,9 Ом
2 кОм
Разрешение 1 Ом
Диапазон дисплея 200 Ом - 1999 Ом
Основная неопределенность
± (6 % измеренного значения + 5D)
Рабочая неопределенность - согласно IEC 61557
± (18 % измеренного значения + 5D)
Примечания:
[1] Относится ко всем отклонениям, возникшим в результате воздействия факторов влияния E1-E5.
Мигает, если отклонение E4 из-за высокого сопротивления щупа или дополнительного щупа выше установленного предела.
Измеренные значения выходят за пределы указанной рабочей неопределенности.
Модели и принадлежности
Модель Название Описание Price List
Fluke 1621 В комплект измерителя сопротивления заземления
1621 входят следующие принадлежности:
  • Два измерительных провода с зажимами типа "крокодил", длина 2 м
  • Батарея, щелочная 9 В (LR61)
  • Защитный чехол, желтый
  • Компакт-диск
По запросу

Accessory Kits Price List
ES-162P3-2 Набор электродов для 3-контактных измерений По запросу

Кабели Price List
GEO CABLE-REEL 25M Катушка 25 м с проводом заземления По запросу
GEO CABLE-REEL 50M Катушка 50 м с проводом заземления По запросу
Катушка 25M BL Катушка заземляющего провода 25 м (81,25 футов) По запросу
Катушка 25M GR Катушка заземляющего провода 25 м (81,25 футов) По запросу
Катушка 50M RD Катушка заземляющего провода 50 м (162,5 футов) По запросу

Сумки и Чехлы Price List
CXT280 Футляр повышенной прочности CXT280 По запросу
