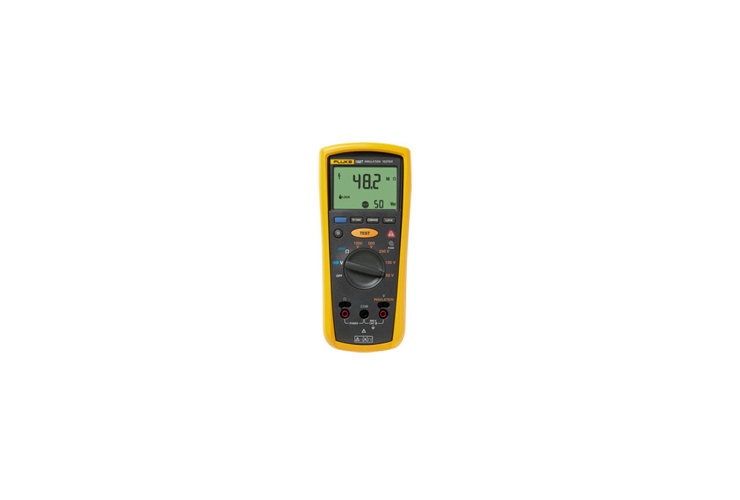

Измерители сопротивления изоляции Fluke 1507/1503


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.05041-2016
Сертификат выдан 17.05.2016
Сертификат действителен до 17.05.2021
Наименование Измерители сопротивления изоляции
Тип Fluke 1503, 1507, 1577, 1587, 1587C
Заказать поверку
Общие сведения

Измерители изоляции Fluke 1507 и 1503 являются компактными, прочными, надежными и простыми в использовании. Используя различные испытательные напряжения, они идеально подходят для поиска неисправностей, пуско-наладочных работ и профилактического обслуживания.


Дополнительные функции, например, дистанционное измерение, помогают сэкономить время и деньги при проведении измерений.


Функции
  • Диапазон измерений изоляции:
    • 1507: от 0,01 МОм до 10 ГОм
    • 1503: от 0,1 МОм до 2000 МОм
  • Испытательные напряжения изоляции:
    • 1507: 50 В, 100 В, 250 В, 500 В, 1000 В
    • 1503: 500 В, 1000 В
  • Сэкономьте время и деньги с помощью автоматического вычисления показателя поляризации и коэффициента диэлектрических потерь (только модель 1507)
  • Проводите периодические измерения с помощью функции сравнения "норма/неисправность" (только модель 1507)
  • Датчик для дистанционных измерений позволяет проводить периодические измерения или измерения в труднодоступных местах
  • Защита от проведения измерений сопротивления изоляции в цепях под напряжением > 30 В для дополнительной защиты пользователя
  • Саморазряд емкостного напряжения для дополнительной защиты пользователя
  • Напряжение переменного/постоянного тока: от 0,1 В до 600 В
  • Ток проверки на целостность: 200 мА
  • Сопротивление: от 0,01 Ом до 20 кОм
  • Автовыключение для продления времени работы батарей
  • Показания прибора отображаются на большом дисплее с подсветкой
  • Категория превышения напряжения CAT IV 600 В для дополнительной защиты пользователя
  • В комплект каждого измерителя входят: дистанционный датчик, измерительные провода, датчики и зажимы типа "крокодил"
  • Используйте дополнительную систему магнитного подвеса Fluke TPAK, позволяющую освободить руки для выполнения другой работы
  • Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) для проведения не менее 1000 измерений
  • Гарантия 1 год
Характеристики
Измерение постоянного и переменного напряжения
Точность
Диапазон 600,0 В
Разрешение 0,1 В
от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3)
Полное входное сопротивление
3 МОм (номинальное), < 100 пФ
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):
> 60 дБ при постоянном напряжении 50 или 60 Гц
Защита от перегрузки
600 В, среднеквадратичное или постоянное напряжение

Измерение сопротивления заземления
Диапазон/разрешение
20,00 Ом 0,01 Ом
200,0 Ом 0,1 Ом
2000 Ом 1,0 Ом
20,00 кОм 0,01 кОм
Точность
± (1,5% + 3)
Защита от перегрузки
2 В, среднеквадратичное или постоянное напряжение
Напряжение испытания на обрыв цепи
> 4 В, < 8 В
Ток короткого замыкания
> 200 мА

Характеристики изоляции
Диапазон измерений
1507: от 0,01 МОм до 10 ГОм
1503: от 0,01 МОм до 2000 МОм
Испытательные напряжения
1507: 50 В, 100 В, 250 В, 500 В, 1000 В
1503: 500 В, 1000 В
Погрешность испытательных напряжений
+ 20%, - 0%
Ток короткого замыкания
1 мА, номинальный
Саморазряд
Время разряда < 0,5 секунд для C = 1 мкФ или менее
Индикатор напряжения в цепи
Запрещает измерение, если напряжение на зажимах > 30 В
Максимальная емкостная нагрузка
Работает с нагрузкой до 1 мкФ
Точность измерений:
50 В: ±(3% + 5)
100 В: ±(3% + 5)
250 В: ±(1,5% + 5)
500 В: ±(1,5% + 5)
1000 В: ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм

Общие характеристики
Максимальное напряжение на одном из контактов:
600 В, переменное среднеквадратичное или постоянное напряжение
Температура хранения
от -40° C до 60° C
Рабочая температура
от -20° C до 55° C
Температурный коэффициент
0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F)
Относительная влажность
от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)
от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)
от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)
Вибрация
Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
Удары
Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
Электромагнитная совместимость.
В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
Безопасность
Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
Сертификация:
CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
Батареи
Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
Время работы батареи
При проверке изоляции: Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
При измерении сопротивления: Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
Размер
5,0 см В x 10,0 см Ш x 20,3 см Д
Вес
550 г
Степень защиты
IP40
Высота над уровнем моря
Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В
Нерабочее состояние (хранение): 12,000 м
Возможность превышения диапазона:
110% диапазона
Принадлежности, входящие в комплект поставки:
Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений
Модели и принадлежности
Модель Название Описание Price List
Fluke 1507 В комплект мультиметра-мегометра
входит:
  • Дистанционный щуп
  • Измерительные провода
  • Набор тестовых щупов
  • ЗажимKРтип0 "крокодил"
  • Футляр
  • Руководство пользователя
По запросу
Fluke 1503 В комплект мультиметра-мегометра
входит:
  • Дистанционный щуп
  • Измерительные провода
  • Набор тестовых щупов
  • ЗажимKРтип0 "крокодил"
  • Футляр
  • Руководство пользователя
По запросу

Сумки и Чехлы Price List
C101 C101 Твердый футляр По запросу
TPAK TPAK Комплект ToolPak По запросу
C25 Большой мягкий футляр для цифровых мультиметров По запросу
CAMO-37 Переносной футляр камуфляжной расцветки По запросу
CAMO-C25 Переносной футляр камуфляжной расцветки По запросу
CXT170 Футляр повышенной прочности CXT170 По запросу

Test Leads Price List
TL225 Комплект тестовых проводов адаптера напряжения помех TL225 SureGrip™ По запросу
