- Общие сведения
При помощи этого тепловизора можно получать ИК-изображения с высоким разрешением, которые необходимы для выполнения достоверных инспекций, принятия решений по техобслуживанию промышленного оборудования, а также диагностики, тестирования и ремонтов в строительной отрасли. Экран с углом поворота на 240 градусов позволяет делать снимки оборудования, расположенного в неудобных для съемки или труднодоступных местах. Благодаря эргономичной конструкции, тепловизор всегда можно установить в удобное для работы положение даже при съемке над, под и вокруг труднодоступных объектов. Прибор работает с ПО для анализа и составления отчетов, которое обеспечивает добавления меток к единицам оборудования, непрерывную передачу ИК-данных, анализ трендов и дистанционное управление тепловизором.
- Функции
- Съемка объектов на переднем плане и удаленных объектов. Сменные интеллектуальные объективы, не требующие калибровки, обеспечивают универсальность и качество изображений, которые необходимы для выполнения обследований практически в любых условиях.
- Обнаружение даже незначительных перепадов температур за счет улучшенной тепловой чувствительности.
- Характеристики
| Основные характеристики |
| ИК-разрешение |
640 × 480 (307 200 пикселей) |
| Режим повышенного разрешения SuperResolution |
Нет |
| Пространственное разрешение (IFOV) со стандартным объективом |
0,93 мрад, D:S 1065:1 |
| Угол поля зрения |
34° (Г) × 24° (В) |
| Минимальное фокусное расстояние |
15 см (примерно 6 дюймов) |
| Фокусировка MultiSharp |
Нет |
| Автоматическая фокусировка LaserSharp |
Да, для стабильного получения резких изображений. В каждом. Отдельном. Случае. |
| Лазерный дальномер |
Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране |
| Усовершенствованная ручная фокусировка |
Да |
| Возможность беспроводного соединения |
Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi и к ЛВС (при наличии) |
| Совместимость с приложением Fluke Connect |
Да*, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования |
| ПО Fluke Connect Assets |
Ожидается**, автоматическая привязка изображений к конкретным единицам оборудования, простое сравнение разных типов измерений на одном участке и составление отчетов при помощи облачной системы. |
| Мгновенная выгрузка в облачную систему Fluke Connect |
Да*, достаточно установить соединение между тепловизором и сетью Wi-Fi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК |
| Мгновенная выгрузка на сервер Fluke Connect |
Да** |
| Технология IR-Fusion |
Да, добавляет подробности из изображения в видимом спектре к инфракрасному |
| Ударопрочный сенсорный экран |

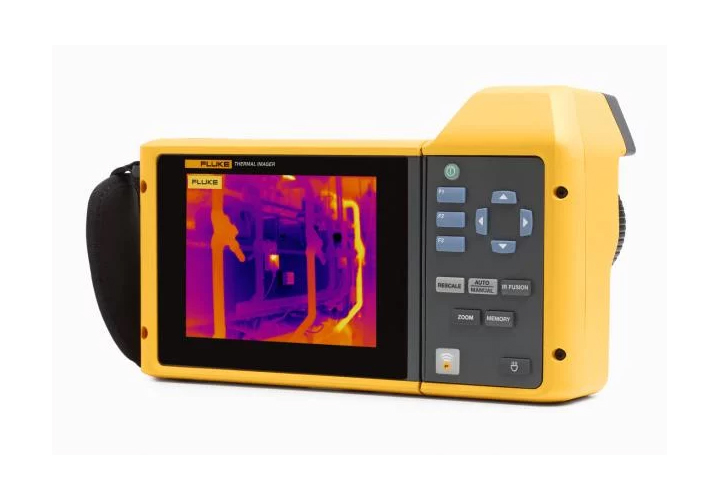

Ландшафтный ЖК-дисплей с диагональю 5,7 дюйма (14,4 см), 640 × 480 |
| Эргономичность конструкции |

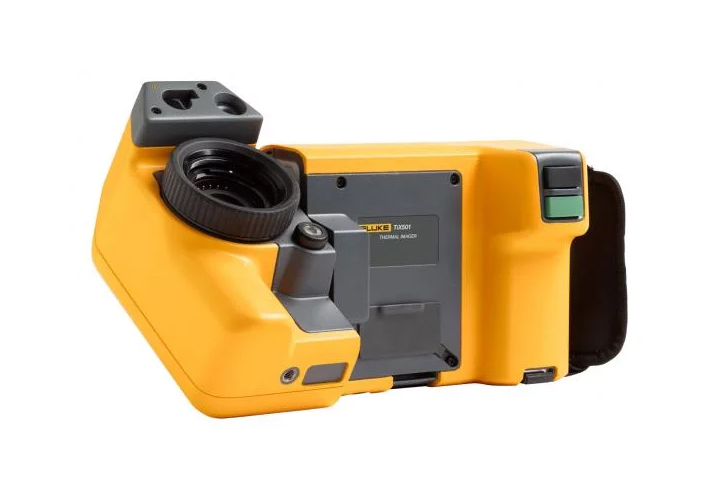

Поворачивающийся на 240° (шарнирно закрепленный) объектив |
| Тепловая чувствительность (тепловой эквивалент шума NETD)** |
≤0,075 °C при температуре объекта 30 °C (75 мК) |
| Уровень и диапазон |
Плавное автоматическое и ручное масштабирование |
| Регулируемый уровень/диапазон сенсорного экрана |
Да. Диапазон и уровень легко настраиваются простым прикосновением к экрану |
| Быстрое автоматическое переключение между ручным и автоматическим режимами |
Да |
| Быстрое автоматическое изменение масштаба в ручном режиме |
Да |
| Минимальный диапазон (в ручном режиме) |
2,0 °C (3,6 °F) |
| Минимальный диапазон (в автоматическом режиме) |
3,0 °C (5,4 °F) |
| Встроенная цифровая камера (в видимом диапазоне спектра) |
5 Мп |
| Частота кадров |
Исполнения с частотой 60 или 9 Гц |
| Лазерный указатель |
Да |
| Светодиодная подсветка (фонарик) |
Да |
| Цифровое масштабирование |
2x |
| Хранение данных и регистрация изображений |
| Расширенные функции памяти |
Сменная карта памяти microSD 4 Гбайт, встроенная флэш-память 4 Гбайт, возможность сохранения на USB-накопитель, выгрузка на внешние устройства для длительного хранения |
| Механизм съемки, просмотра и сохранения изображений |
Да, редактирование и анализ снимков в камере |
| Форматы файлов изображений |
bmp, jpeg, is2, is3, AVI |
| Просмотр содержимого памяти |
Просмотр в виде миниатюр и полноразмерных изображений |
| Программное обеспечение |
ПО с полным набором функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Анализ и хранение радиометрических данных на ПК |
Да |
| Форматы файлов, экспортируемых при помощи ПО Fluke Connect |
Растровые изображения (BMP), GIF, JPEG, PNG, TIFF |
| Голосовые аннотации |
Максимальная длительность записи для одного изображения — 60 секунд, возможно прослушивание записи на камере; гарнитура Bluetooth поставляется по заказу, но не является обязательной |
| IR-PhotoNotes |
Да, 2 изображения |
| Текстовые аннотации |
Да. В том числе стандартные ярлыки, а также программируемые пользователем режимы |
| Возможность и форматы видеозаписи |
Стандартный |
| Режим удаленного управления |
Удаленный просмотр при помощи ПО Fluke Connect |
| Автоматическая регистрация (температура и интервал) |
Нет |
| Инструментальные средства MATLAB® и LabVIEW® |
Объединение данных, видео и снимков в ИК-диапазоне с тепловизора для последующего анализа при проведении опытно-конструкторских работ |
| Питание от батареи |
| Батареи (сменные, заряжаемые) |
Два блока литий-ионных интеллектуальных батарей с пятисегментным светодиодным индикатором для отображения уровня заряда |
| Время работы от батареи |
2–3 часа от одной батареи (фактическое время работы зависит от настроек и режима использования) |
| Время заряда батареи |
2,5 часа до полного заряда |
| Способ заряда батареи |
Зарядное устройство для двух батарей или заряд непосредственно в тепловизоре Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока |
Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение |
Выбираемые пользователем режимы пониженного энергопотребления и выключения |
| Измерение температуры |
| Диапазон измеряемых температур (не калибруется ниже −10 °C) |
от −20 °C до +650 °C (от −4 °F до +1202 °F) |
| Погрешность |
±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) |
| Коррекция коэффициента излучения на экране |
Да (по значению и по таблице) |
| Температурная компенсация отражения фона на экране |
Да |
| Подстройка коэффициента передачи на экране |
Да |
| Линейность характеристики |
Нет |
| Цветопередача |
| Стандартные палитры |
8: «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» |
| Палитры Ultra Contrast |
8: «Горячий металл Ultra», «Сине-красная Ultra», «Высококонтрастная Ultra», «Янтарная Ultra», «Янтарная инвертированная Ultra», «Жидкий металл Ultra», «Серая шкала Ultra», «Серая шкала инвертированная Ultra» |
| Интеллектуальные объективы |
| Макрообъектив с разрешением 25 мкм: 25 MAC2 |
Да |
| Телеобъектив 2x: TELE 2 |
Да |
| Телеобъектив 4x: TELE4 |
Да |
| Широкоугольный объектив: WIDE 2 |
Да |
| Общие технические характеристики |
| Цветовая сигнализация (сигнализация по температуре) |
Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) |
| Инфракрасный спектральный диапазон |
от 7,5 до 14 мкм (длинноволновый) |
| Рабочая температура |
от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения |
от −20 °C до +50 °C (от −4 °F до 122 °F) без батарей |
| Относительная влажность |
от 10 до 95 % (без конденсации) |
| Измерение температуры в центральной точке |
Да |
| Температура пятна |
Маркеры горячих и холодных участков, включаются индивидуально |
| Задаваемые пользователем маркеры зон |
2 задаваемых пользователем маркера зон |
| Пользовательские рамки измерений |
1 расширяемый-сужаемый прямоугольник измерений с отображением МИН‑МАКС‑СРЕД температуры |
| Жесткий кейс |
Прочный жесткий герметичный кейс со степенью защиты IP67, с пористой вставкой под заказ |
| Безопасность |
МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 |
| Электромагнитная совместимость |
МЭК 61326-1: Базовая электромагнитная обстановка. CISPR 11 (Радиопомехи индустриальные): Группа 1, класс A |
| Соответствие техническим стандартам Австралии (RCM) |
ГОСТ Р МЭК 61326-1-2014 |
| Соответствие нормам Федеральной комиссии по связи США |
CFR 47, часть 15 подчасть B |
| Вибрация |
0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 60068-2-6-82) |
| Ударопрочность |
25 g по ГОСТ 28215-89 (МЭК 68-2-29) |
| Устойчивость к падению с высоты |
Выдерживает падение с высоты 1 метр (3,3 фута) со стандартным объективом |
| Габариты (В × Ш × Д) |
27,3 × 15,9 × 9,7 см (10,8 × 6,3 × 3,8 дюйма) |
| Масса (с батареей) |
1,54 кг (3,4 фунта) |
| Степень защиты корпуса |
Согласно ГОСТ 14254-96 (МЭК 60529): IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Гарантийный срок |
Два года (стандартная гарантия), возможны соглашения о расширенной гарантии |
| Рекомендуемый интервал калибровки |
Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса |
Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Соответствие требованиям директивы RoHS |
Да |
Обратите внимание: ПО Fluke Connect для анализа и составления отчетов доступно во всех странах, однако использование системы Fluke Connect в некоторых странах ограничено. Узнать о доступности системы можно у уполномоченного дистрибьютора Fluke
**Означает, что эта функция Fluke Connect™ будет внедрена в ближайшее время. Следите за обновлениями ПО и микрокода на веб-сайте Fluke.
- Модели и принадлежности

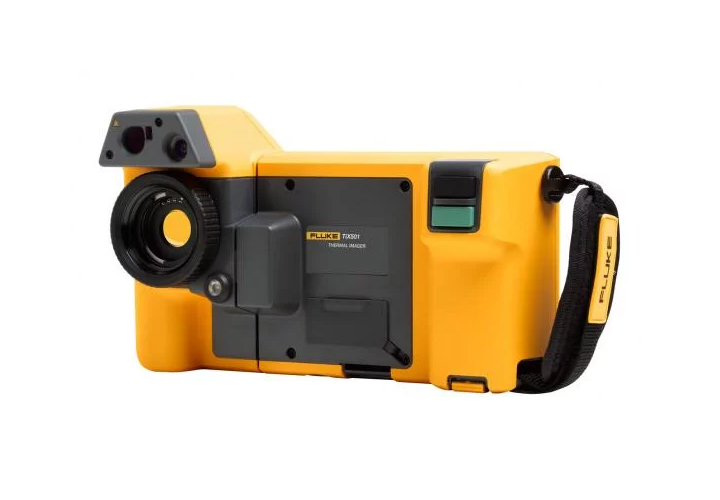

Тепловизор Fluke TiX501, 60 Гц
В комплект входят:
- Тепловизор со стандартным инфракрасным объективом
- Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две надежные литий-ионные «интеллектуальные» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Наушники с Bluetooth интерфейсом (при наличии)
- Прочный жесткий футляр для переноски
- Регулируемый ремешок для ношения на шее или на руке
- ПО Fluke Connect® SmartView® для настольных ПК и руководство пользователя предоставляются путем бесплатной загрузки
Тепловизор Fluke TiX501, 9 Гц
В комплект входят:
- Тепловизор со стандартным инфракрасным объективом
- Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две надежные литий-ионные «интеллектуальные» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Наушники с Bluetooth интерфейсом (при наличии)
- Прочный жесткий футляр для переноски
- Регулируемый ремешок для ношения на шее или на руке
- ПО Fluke Connect® SmartView® для настольных ПК и руководство пользователя предоставляются путем бесплатной загрузки
Принадлежности:
Инфракрасные линзы
- "Интеллектуальный" телеобъектив инфракрасного диапазона с 4-кратным увеличением
- "Интеллектуальный" телеобъектив инфракрасного диапазона с 2-кратным увеличением
