- Общие сведения
Передовой тепловизор высокого разрешения по уникальной цене.
Тепловизор Ti32 создан для профессионалов и может использоваться практически для любых целей: от поиска конкретных неисправностей до обнаружения во время планового технического обслуживания потенциального выхода деталей из строя. Благодаря высочайшему качеству изображения, дополнительным объективам, быстросменным аккумуляторным батареям, интуитивно понятному интерфейсу управления и повышенной прочности тепловизор Ti32 является идеальным инструментом для инженеров, находящихся на переднем краю, работа которых требует высокой мобильности.
- Функции
Высочайшее качество изображения
- Благодаря приемнику излучения с разрешением 320x240 обеспечивает высокую четкость изображений, необходимую для выявления неисправностей.
- Возможность выявления малейших отклонений температуры, являющихся признаками возможной неисправности, за счет превосходной тепловой чувствительности (NETD).
- Автоматическое выравнивание (коррекция параллакса) визуального и инфракрасного изображений при помощи запатентованной технологии Fluke IR-Fusion®
- Для увеличения универсальности прибора и для выполнения специальных работ в наличии имеются дополнительные телеобъективы и широкоугольные объективы. (легкая установка в рабочих условиях)
Простые в использовании
- Сменные аккумуляторные батареи обеспечивают максимальную гибкость использования, независимо от того, где вам придется работать.
- Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками — навигация простым нажатием кнопки.
- Нет необходимости носить с собой блокнот и ручку — записывайте голосовые сообщения в тепловизор. Голосовые комментарии можно записывать для каждого снятого изображения. Голосовые комментарии сохраняются вместе с изображениями для обращения к ним в будущем.
- Возможность фокусировки при съемке одной рукой, коррекция коэффициента излучения, коррекция пропускания атмосферы позволяют повысить точность измерений в большинстве случаев.
- Наручный ремешок, регулируемый для правой или левой руки.
- В комплекте содержится все необходимое для нормальной эксплуатации.
Прочные
- Оптимальная конструкция для использования в тяжелых рабочих условиях.
- Разработан и проверен на ударопрочность при падении с высоты 2 м для полного спокойствия пользователя - Когда вы последний раз роняли инструмент?
- Защищен от воздействия пыли и воды — протестирован на степень защиты IP54.
- Характеристики
| Технические характеристики |
| Температура |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от -20 °C до +600 °C (от -4 °F до +1112 °F) |
| Погрешность измерения температуры |
± 2 °C или 2 % (при номинальной температуре 25°C, выбирается большее значение) |
| Экранная подстройка коэффициента излучения |
Да |
| Экранная компенсация фоновой температуры |
Да |
| Экранная подстройка пропускания |
Да |
|
| Качество изображений |
| Тип приемника излучения |
Матрица 320 x 240 в фокальной плоскости, неохлаждаемый микроболометр |
| Тепловая чувствительность (NETD) |
≤ 0,045 °C (45 мК) |
| всего пикселей |
76.800 |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Фотокамера видимого диапазона |
Для промышленного применения, 2,0 мегапиксела |
| Минимальное расстояние фокусировки |
46 см. (приблизительно 18 дюймов) |
Стандартный тип инфракрасных объективов |
Поле зрения : 23 ° x 17 °
Пространственная разрешающая способность (IFOV) : 1,25 мрад
Минимальное фокусное расстояние: 15 см (приблизительно 6 дюймов) |
Инфракрасные телеобъективы, по отдельному заказу |
Поле зрения : 11,5 ° x 8,7 °
Пространственная разрешающая способность (IFOV) : 0,63 мрад
Минимальное фокусное расстояние: 45 см (приблизительно 18 дюймов) |
Широкоугольные инфракрасные объективы, по отдельному заказу |
Поле зрения : 46 ° x 34 °
Пространственная разрешающая способность (IFOV) : 2,50 мрад
Минимальное фокусное расстояние: 7,5 см (приблизительно 3 дюйма) |
| Механизм фокусировки |
Ручной, при помощи одной руки, с использованием функции Smart Focus |
|
| Представление изображений |
| Цветовые палитры |
Стандартные: "горячий металл", сине-красная, высоко контрастная, желтая, желтая инвертированная, нагретый металл, серая, серая инвертированная
Ultra Contrast™ : "горячий металл" Ultra, сине-красная Ultra, высококонтрастная Ultra, желтая Ultra, желтая инвертированная Ultra, нагретый металл Ultra, серая Ultra, серая инвертированная Ultra |
| Уровень и диапазон |
Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Быстрое автоматическое переключение между ручным и автоматическим режимом |
Да |
| Быстрая автоматическая смена масштаба в ручном режиме |
Да |
| Минимальный диапазон (в ручном режиме) |
2,5 °C |
| Минимальный диапазон (в автоматическом режиме) |
5 °C |
|
| Сведения о технологии IR-Fusion® |
| Автоматическое выравнивание (с коррекцией параллакса) смешения визуального и инфракрасного изображений |
Да |
| Режим Picture-In-Picture (PIP - Кадр в кадре) |
Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Полноэкранное инфракрасное изображение |
Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Цветовая индикация аномалий (аномалий температуры) |
Сигнализация при высокой температуре (выбираемая пользователем) |
| Голосовая аннотация |
Максимальное время записи на одно изображение - 60 секунд, возможно воспроизведение записи на тепловизоре |
|
| Съемка изображений и хранение данных |
|
Прибор Ti32 позволяет настроить палитру, смешивание, шкалу, режим IR-Fusion®, коэффициент излучения, компенсацию температуры фона и коррекцию пропускания на полученном изображении перед его сохранением. |
| Механизм съемки, просмотра и сохранения изображений |
Возможность съемки, просмотра и сохранения изображений одной рукой |
| Носитель |
Карта памяти SD Memory Card (Карта памяти емкостью2 Гб вмещает не менее 1200 полных радиометрических инфракрасных изображений (.is2) и связанных визуальных изображений, звуковые аннотации длиной 60 секунд для каждого изображения или 3000 обычных растровых (.bmp) изображений, или 3000 изображений в формате (.jpeg); данные с карты можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов |
Нерадиометрические (.bmp или .jpeg) или полностью радиометрические (.is2)
Для анализа нерадиометрических (.bmp или .jpeg) файлов не требуется специальной программы |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® |
JPEG, JPG, JPE, JFIF, BMP, GIF, DIB, PNG, TIF и TIFF |
| Просмотр содержимого памяти |
Выбор навигации в виде миниатюрного представления и просмотра изображений |
|
| Голосовые комментарии (запись) |
|
| Общие характеристики |
| Рабочая температура |
|
от -10 °C до +50 °C (от 14 °F до 122 °F) |
|
| Температура хранения |
|
от -20 °C до +50 °C без аккумулятора |
|
| Относительная влажность |
|
от 10 % до 95 % без конденсации |
|
| Дисплей |
|
Цветной ЖК-дисплей VGA (640x480) размером 9,1 см (3,7 дюйма) ландшафтной ориентации с подсветкой и прозрачной защитной крышкой |
|
| Органы управления и настройки |
|
Температурная шкала (°C/°F), выбираемая пользователем |
|
Выбор языка |
|
Установка даты/времени |
|
Выбор коэффициента излучения |
|
Компенсация температуры фона |
|
Коррекция пропускания |
|
Индикация горячих или холодных точек, а также центральной точки на изображении по выбору пользователя (другие пользовательские метки и формы в ПО SmartView®) |
|
Сигнализация по максимальному значению температуры |
|
Подсветка с регулируемой яркостью: "Полная яркость" или "Автоматическая регулировка" |
|
Возможность настройки информационного дисплея |
|
| Программное обеспечение |
|
SmartView® для полного анализа данных и составления отчетов входит в комплект поставки |
|
| Батареи |
|
Две литиево-ионные быстросменные батареи с пятисегментным светодиодным индикатором, отображающим уровень заряда |
|
| Время работы батареи |
|
Время безостановочной работы одного комплекта батарей составляет более 4 часов (при 50% яркости ЖК-дисплея) |
|
| Время зарядки батарей |
|
Полная зарядка - 2,5 часа |
|
| Зарядка батарей выполняется от сети переменного тока |
|
Двухсекционное зарядное устройство для батарей (от 110 до 220 В перем. тока, 50/60 Гц) (входит в комплект поставки), или зарядка батарей непосредственно в тепловизоре. В комплект входит набор сетевых переходников. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В). |
|
| Питание от сети |
|
Прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников. |
|
| Функции энергосбережения |
|
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
|
| Стандарты безопасности |
|
IEC 61010-1: без категории, степень загрязнения 2 |
|
| Электромагнитная совместимость |
|
Отвечает всем требованиям EN61326-1:2006 |
|
| Маркировка "C Tick" |
|
| US FCC |
|
CFR 47, часть 15, класс В |
|
| Вибрация |
|
0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
|
| Ударопрочность: |
|
| Тест на падение |
|
2 м (6,5 фута) со стандартным объективом |
|
| Размеры (В x Ш x Д) |
|
27,7 x 12,2 x 17,0 см (10,9 x 4,8 x 6,7 дюйма) |
|
| Масса (с батареей) |
|
| Класс защиты корпуса |
|
Класс защиты IP54 (ограниченная защита от проникновения пыли и защита водяных брызг с любого направления) |
|
| Гарантия |
|
| Рекомендуемый интервал калибровки |
|
Два года (при нормальной эксплуатации и нормальном износе) |
|
| Поддерживаемые языки |
|
Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий |
|
- Модели и принадлежности
| Модель Название |
Описание |
| Fluke Ti32 |

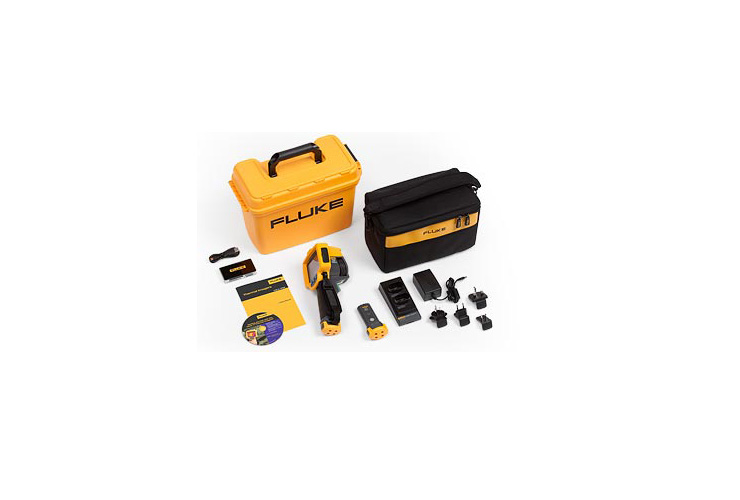

В комплект поставки промышленного коммерческого тепловизора
входит:
- Тепловизор со стандартным инфракрасным объективом
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две прочные литий-ионные быстросменные батареи
- Карта памяти SD
- Универсальное USB-устройство для чтения карт памяти, предназначенное для переноса изображений на компьютер
- Программное обеспечение SmartView® с бесплатными обновлениями в течение всего срока службы изделия
- Прочный жесткий футляр для переноски
- Мягкий футляр для транспортировки
- Регулируемый наручный ремешок
- Печатная копия руководства по эксплуатации
- Гарантийный документ
|
|
| Аксессуары |
| FLK-LENS/TELE1 |
Telephoto Infrared Lens |
| FLK-LENS/WIDE1 |
Wide-angle Infrared Lens |
| TI-VISOR |
Смотровое стекло для моделей Ti32, Ti29, Ti27, Ti25, Ti10, Ti9, TiR32, TiR29, TiR27, TiR1, TiR, TiRx и TiS |
| TI-TRIPOD |
Крепление для штатива |
| Элементы питания и сетевые адаптеры |
| АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО TI |
АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО TI |
