- Общие сведения
100-процентная резкость каждого объекта, близкого и удаленного, с использованием функции MultiSharp™ Focus
Функция MultiSharp™ Focus позволяет получать изображения, резкие по всей зоне обзора камеры
Фокусировка — это один из важнейших аспектов термографии, поскольку нерезкое изображение может оказаться источником недостоверных данных, приводящим к неправильной диагностике и, как следствие, к значительным финансовым издержкам. При использовании тепловизора Fluke Ti450 не нужно беспокоиться о фокусировке. Использование системы фокусировки MultiSharp™ Focus позволяет автоматически получать изображения, сфокусированные во всей зоне обзора, даже если вначале изображение выбранного объекта было полностью расплывчатым. Это происходит благодаря тому, что камера делает несколько снимков и объединяет их для создания четкого, резкого изображения расположенных на ближнем и дальнем плане объектов. Просто направьте камеру на объект и снимайте.
 |
 |
| Ручная фокусировка — в фокусе только передняя труба. |
В режиме MultiSharp™ Focus создается изображение, резкое во всем поле обзора. |
| |
|
 |
 |

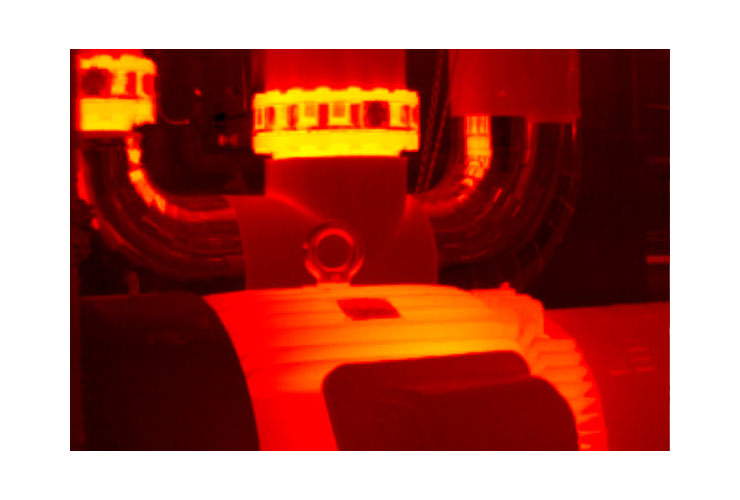

| Ручная фокусировка — в фокусе только один электродвигатель. |
Режим MultiSharp™ Focus — и ближний, и дальний электродвигатели в фокусе. |
Мгновенная фокусировка на одном выбранном объекте с помощью функции автофокусировки LaserSharp® Auto Focus
При нажатии на кнопку встроенный лазерный дальномер мгновенно рассчитывает и отображает расстояние до выбранного объекта, а двигатель фокусировки немедленно подстраивает фокусировку.
 |
 |
| Пассивные системы автоматической фокусировки позволяют снимать только близкие объекты (забор). |
Система автоматической фокусировки LaserSharp® Auto Focus позволяет снимать выбранный объект. |
См. подробную информацию о режиме повышенного разрешения SuperResolution.
В тепловизоре Ti450 объединены режим повышенного разрешения SuperResolution 640 × 480 и отмеченный наградами форм-фактор модели Ti400. Теперь можно увидеть еще больше подробных данных благодаря 4-кратному увеличению числа пикселей. В режиме повышенного разрешения SuperResolution производится ряд снимков и их объединение для создания изображения с разрешением 640 × 480.
 |
 |
| Обычное разрешение. |
Режим повышенного разрешения SuperResolution. Получение в 4 раза больше данных элементов изображения с разрешением 640 × 480. |
Инфракрасные объективы позволяют увидеть невозможное
Инфракрасные объективы позволяют обследовать объекты, которые сложно рассматривать через стандартный инфракрасный объектив из-за их размера и удаленности. Тепловизор Ti450 можно использовать с 2x и 4x телеобъективами и с широкоугольным объективом.
 |
 |
| Стандартный объектив. |
«Интеллектуальный» инфракрасный 4x телеобъектив Telephoto. |
- Функции
- Функция фокусировки MultiSharp™ позволяет получать четкие, точные изображения, резкие по всему полю кадра. Просто наведите камеру на объект и снимайте — камера автоматически обрабатывает ряд изображений, сфокусированных на дистанциях от ближнего до заднего плана.
- Мгновенное получение резкого изображения требуемого объекта. LaserSharp® — система автоматической фокусировки, присущая только приборам Fluke, использует встроенный лазерный дальномер для вычисления и отображения расстояния до требуемого объекта с исключительной точностью.
- Получение изображений с 4-кратным увеличением числа пикселей в режиме повышенного разрешения SuperResolution, при котором выполняется объединение данных несколько снимков для получения изображения с разрешением 640 × 480
- Получение данных в результате точного совмещения изображений в видимом и в инфракрасном свете или изображения «картинка-в-картинке» с использованием технологии IR-Fusion®
- Мониторинг процессов с помощью видеозаписи, передачи потокового видео и дистанционного управления
- Для получения изображений с требуемыми подробностями используют сменные «интеллектуальные» объективы: телеобъектив и широкоугольный объектив 2x и 4x, калибровка которых не требуется
- Характеристики
| Основные характеристики |
| Пространственное разрешение (IFOV) со стандартным объективом |
1,31 мрад, D:S 753:1 |
| Разрешение чувствительного элемента |
320 × 240 (76 800 пикселей) — или 640 × 480 в режиме повышенного разрешения SuperResolution |
| Режим повышенного разрешения SuperResolution |
Да, реализован в камере и в программном обеспечении. Многократная съемка и совместная обработка данных для создания изображения с 4-кратным разрешением 640 × 480 |
| Система фокусировки MultiSharp™ Focus |
Да, объекты от ближнего до дальнего плана в фокусе по всему полю кадра. |
| Система автоматической фокусировки LaserSharp® Auto Focus |
Да, для стабильного получения резких изображений. В каждом. Отдельном. Случае. |
| Лазерный дальномер |
Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает расстояние на экране |
| Усовершенствованная ручная фокусировка |
Да |
| Ударопрочный сенсорный экран |
3,5 дюйма (горизонтально расположенный) 640 × 480 ЖК |
| Прочная, эргономичная конструкция для управления одной рукой |
Да |
| Цифровое увеличение |
2- и 4-кратное |
| Измерение температуры |
| Диапазон измеряемых значений температуры (не калибруется ниже –10 °C) |
от –20 до +1200 °C (от –4 до +2192 °F) |
| Погрешность |
±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение) |
| Тепловая чувствительность (тепловой эквивалент шума NETD)* |
≤0,03 °C при температуре объекта 30 °C (30 мК) |
| Коррекция коэффициента излучения на экране |
Да (по номеру и таблице) |
| Температурная компенсация отражения фона на экране |
Да |
| Подстройка коэффициента передачи на экране |
Да |
| *Максимально достижимая |
| Технология IR-Fusion® |
| Да, добавляет подробности из изображения в видимом спектре к инфракрасному |
| Режим AutoBlend™ |
Добавляет подробности из изображения в видимом спектре к инфракрасному, полученному в режимах Min, Mid, Max с постоянной подстройкой средствами программного обеспечения |
| Режим Picture-In-Picture (PIP — «картинка в картинке») |
Да |
| Встроенная цифровая камера (диапазон видимого света) |
5 Мп |
| Объективы |
| Стандартный объектив |
Пространственное разрешение (IFOV) |
1,31 мрад, D:S 753:1 |
| Пространственный сектор обзора |
24° (Г) × 17° (В) |
| Минимальная дистанция фокусировки |
15 см (приблиз. 6 дюймов) |
| Технология IR-Fusion® |
Режимы «Картинка в картинке» и полноэкранный |
| Сменный «интеллектуальный» телеобъектив с 2-кратным увеличением |
Пространственный сектор обзора IFOV |
0,65 мрад, D:S 1529:1 |
| Пространственный сектор обзора |
12° (Г) × 9° (В) |
| Минимальная дистанция фокусировки |
45 см (приблизительно 18 дюймов) |
| Технология IR-Fusion® |
Режимы «Картинка в картинке» и полноэкранный |
| Сменный «интеллектуальный» телеобъектив с 4-кратным увеличением |
Пространственный сектор обзора IFOV |
0,33 мрад, D:S 2941:1 |
| Пространственный сектор обзора |
6,0° Г × 4,5° В |
| Минимальная дистанция фокусировки |
1,5 м (приблиз. 5 футов) |
| Технология IR-Fusion® |
Режимы «Картинка в картинке» и полноэкранный |
| Сменный «интеллектуальный» широкоугольный объектив |
Пространственный сектор обзора IFOV |
2,62 мрад, D:S 377:1 |
| Зона обзора |
46° (Г) x 34° (В) |
| Минимальная дистанция фокусировки |
15 см (приблиз. 6 дюймов) |
| Технология IR-Fusion® |
Полноэкранное изображение |
| Уровень и интервал |
| Плавное автоматическое и ручное масштабирование |
| Быстрое автоматическое переключение между ручным и автоматическим режимами |
Да |
| Быстрое автоматическое изменение масштаба в ручном режиме |
Да |
| Минимальный интервал в ручном режиме |
2,0 °C (3,6 °F) |
| Минимальный интервал (в автоматическом режиме) |
3,0 °C (5,4 °F) |
| Хранение данных и получение изображений |
| Расширенные функции памяти |
Сменная карта памяти micro SD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопитель |
| Механизм съемки, просмотра и сохранения изображений |
Возможность выполнения съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений |
Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется |
| Просмотр содержимого памяти |
Просмотр в виде миниатюр и в полный размер |
| Программное обеспечение |
ПО SmartView® — для проведения полного анализа и подготовки отчетов |
| Экспорт данных в файлы с помощью ПО SmartView® в форматах: |
Bitmap (.bmp), GIF, JPEG, PNG, TIFF |
| Голосовая аннотация |
Максимальная длительность аннотации для одного изображения — 60 секунд, возможно прослушивание на камере |
| IR-PhotoNotes™ |
Да (5 изображений) |
| Текстовая аннотация |
Да |
| Видеозапись |
Стандартная и с радиометрическим данными |
| Форматы данных видео |
Без радиометрических данных (MPEG — кодирование .AVI) и с полными радиометрическими данными (.IS3) |
| Потоковое видео (дистанционное отображение) |
Да, передача изображения с дисплея камеры на ПК через USB или на ТВ-монитор через HDMI |
| Режим удаленного управления |
Да, с использованием программного обеспечения SmartView® |
| Автоматическая регистрация (температура и интервал) |
Да |
| Батарея |
| Батареи (сменные, заряжаемые) |
Две литиево-ионных «интеллектуальных» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда |
| Время работы от батареи |
3–4 часа от одной батареи (*Фактическое время работы зависит от настроек и режима использования) |
| Время заряда батареи |
2,5 часа до полного заряда |
| Способ заряда аккумуляторной батареи |
Зарядное устройство для двух аккумуляторных батарей или заряд батареи в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока |
Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение |
Выбираемые пользователем режимы пониженного энергопотребления и выключения |
| Цветовые палитры |
| Стандартные палитры |
8: «Горячий металл», сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
| Сверхконтрастные палитры Ultra Contrast™ |
8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
| Общие характеристики |
| Частота кадров |
Исполнение с 60 или 9 Гц |
| Лазерный указатель |
Да |
| Светодиодная подсветка (фонарик) |
Да |
| Цветовая сигнализация (сигнализация температуры) |
Высокая температура, низкая температура, изотермы (в пределах диапазона) |
| Измерение температуры в центральной точке |
Да |
| Температура пятна |
Маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон |
3 задаваемых пользователем маркера зон |
| Центральный прямоугольник |
Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Диапазон рабочих температур |
от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения |
от –20 до +50 °C (от –4 до 122 °F) без батарей |
| Относительная влажность |
от 10 до 95 % (без конденсации) |
| Безопасность |
IEC 61010-1, защита от перенапряжения категории II, степень загрязнения 2 |
| Электромагнитная совместимость |
IEC 61326-1: базовая электромагнитная обстановка CISPR 11: Группа 1, Класс A |
| Отметка о соответствии техническим стандартам Австралии (RCM) |
IEC 61326-1 |
| Соответствие нормам Федеральной комиссии по связи США |
CFR 47, часть 15 подчасть B |
| Вибростойкость |
0,03 г2/Гц (3,8 g), 2,5 g IEC 68-2-6 |
| Ударопрочность |
25 g, IEC 68-2-29 |
| Выдерживает падение с высоты |
2 метра (6,5 фута) со стандартным объективом |
| Размеры (В × Ш × Д) |
27,7 × 12,2 × 16,7 мм (10,9 × 4,8 × 6,5 дюймов) |
| Масса (с батареей) |
1,04 кг (2,3 фунта) |
| Степень защиты корпуса |
IEC 60529: степень защиты IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Гарантия |
Два года (стандартная), возможны соглашения о расширенной гарантии |
| Рекомендуемая периодичность калибровки |
Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки |
Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
- Модели и принадлежности
| Модель Название |
Описание |
| FLK-Ti450 60 Hz |
В комплект тепловизора Fluke Ti450 (60 Гц) входит:
- Тепловизор со стандартным инфракрасным объективом
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две надежных литий-ионных «интеллектуальных» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Карта micro-SD 4 ГБ
- Прочный жесткий футляр для переноски
- Мягкий футляр для транспортировки
- Регулируемый наручный ремешок
|
| FLK-Ti450 9 Hz |
В комплект тепловизора Fluke Ti450 (9 Гц) входит:
- Тепловизор со стандартным инфракрасным объективом
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две надежных литий-ионных «интеллектуальных» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Карта micro-SD 4 ГБ
- Прочный жесткий футляр для переноски
- Мягкий футляр для транспортировки
- Регулируемый наручный ремешок
|
| Аксессуары |
| FLK-LENS/TELE2 |
Телеобъектив инфракрасного диапазона с 2-кратным увеличением |
| FLK-LENS/4XTELE2 |
Телеобъектив инфракрасного диапазона с 4-кратным увеличением |
| FLK-LENS/WIDE2 |
Широкоугольный объектив инфракрасного диапазона |
| BOOK-ITP |
Введение в принципы термографии |
| FLK-TI-TRIPOD3 |
Крепление для штатива |
| Программное обеспечение |
| Программное обеспечение SmartView |
ПО для анализа и создания отчетов Fluke SmartView® — входит в комплект каждой инфракрасной камеры и визуального инфракрасного термометра Fluke
Загрузить мобильное приложение Fluke SmartView в App Store - поиск по словам "SmartView" |
| Элементы питания и сетевые адаптеры |
| АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО TI |
АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО TI |
| FLK-TI-SBP3 |
Дополнительный блок аккумуляторов для инфракрасных камер TiS65, TiS60, TiS55, TiS50, TiS40, TiS45, TiS20, TiS10, Ti400, Ti300, Ti200, Ti125, Ti110, Ti105, Ti100, TiR125, TiR110, TiR105, Ti32, Ti29 и Ti27. |
