- Общие сведения

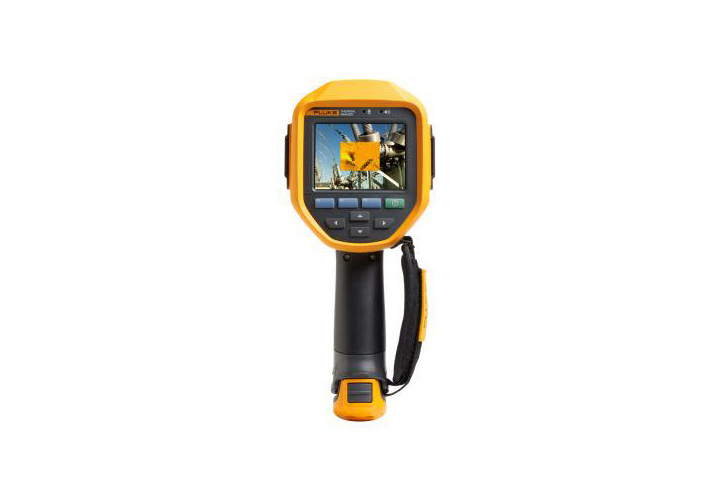

Тепловизор для повседневных работ. При необходимости работающий как детектор газа SF6.
Высококлассный тепловизор с самой современной технологией обнаружения утечек газа SF6 позволяет повысить эффективность работ и снизить расходы за счет объединения двух критически важных функций в одном приборе. Прежде всего, цена прибора настолько приемлема, что его можно приобрести для текущих нужд. Теперь можно инспектировать оборудование в ИК-спектре и проверять его на утечки газа в любом месте и в любое время, исключив серьезные расходы на аренду приборов и привлечение подрядчиков.Два прибора в одном. По приемлемой цене.
Быстрая готовность к работе.
При помощи технологий, применяемых в высокопроизводительных тепловизорах Fluke с пистолетной рукояткой, прибор Fluke Ti450 SF6 можно быстро переключать из режима тепловизора в режим детектора утечек газа. Это позволяет просто и быстро переключать режимы на ходу в полевых условиях.
Реализация двух критически важных решений в одном уникальном тепловизоре.
Новый детектор утечек газа Ti450 SF6 — это прибор с уникальными характеристиками по доступной цене. Благодаря удобной пистолетной рукоятке и функции съемки простым наведением упрощается диагностика даже самых сложных участков. Прибор с дополнительной функцией обнаружения местоположения утечек газа SF6 позволяет выполнять инспекции в любое время и в любом месте.
Компаниям больше не нужно думать о том, как совместить инспекции оборудования, проверки на утечки газа SF6 и огромные расходы на приобретение или аренду приборов.
- Функции

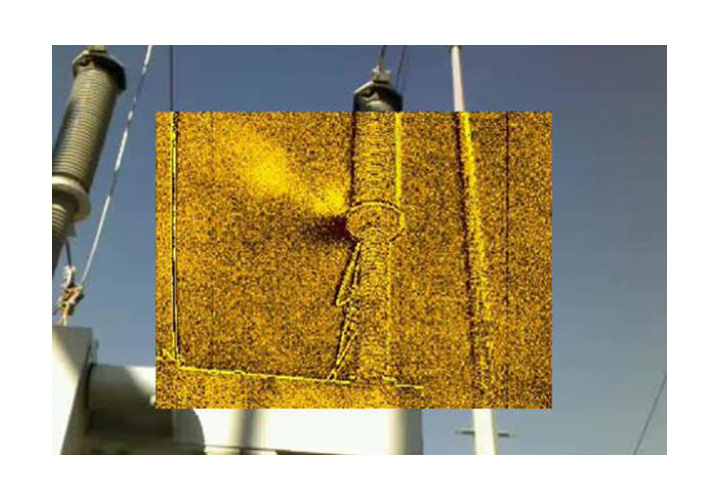

- Обнаружение утечек SF6 без отключения оборудования
- Кнопка быстрого ввода/выхода позволяет быстро переключаться между режимом детектора газа и режимом тепловизора
- Разрешение изображений 320 × 240 пикселей в обоих режимах работы — тепловизора и детектора газа; разрешение повышается до 640 × 480 пикселей с функцией SuperResolution, но только в режиме тепловизора
- Получение сфокусированных изображений одним нажатием кнопки за счет функции автоматической фокусировки LaserSharp®, действующей в обоих режимах — тепловизора и детектора газа
- Возможность беспроводной связи тепловизора с системой Fluke Connect® для ускорения принятия решений. Коллеги по работе могут одновременно с вами просмотреть данные, совместными усилиями определить проблему и согласовать дальнейшие действия до того, как вы покинете инспектируемый объект.
- Исключается необходимость в записях на бумаге или ноутбуке:
- Система аннотирования IR-PhotoNotes™ регистрирует цифровые снимки отдельных элементов оборудования, например заводские таблички, а также условия окружающей среды
- Все дополнительные комментарии записываются в файл голосовой аннотации, который сохраняется вместе со снимком
- Воспользовавшись дополнительно поставляемый «интеллектуальным объективом, который не нуждается в калибровке при установке на совместимые камеры, можно рассмотреть ранее неразличимые детали
- Входящее в комплект поставки программное обеспечение для настольных ПК SmartView® помогает оптимизировать снимки, выполнять аналитическую обработку данных, быстро создавать отчеты, адаптируемые под требования заказчиков, и экспортировать изображения в требуемом формате
- Функция фокусировки MultiSharp™ позволяет получать четкие, точные изображения, резкие по всему полю зрения
- Небольшой и легкий прибор без проблем поместится в ящике для инструментов
- Характеристики
| Обнаружение газа SF6 утечек |
| Скорость утечки газа < 4,54 кг/год (< 10 фунтов/год) |
Требуются идеальные условия окружающей среды — большая разница между температурой газа и фона, отсутствие ветра |
| Скорость утечки газа от 4,54 до 22,68 кг/год (от 10 до 50 фунтов/год) |
Хорошие условия окружающей среды — умеренная разница между температурой газа и фона, отсутствие ветра |
| Скорость утечки газа > 22,68 кг/год (> 50 фунтов/год) |
Легко обнаруживаются при умеренных условиях окружающей среды |
| Основные характеристики |
| Разрешение чувствительного элемента |
320 × 240 (76 800 пикселей) |
| С функцией SuperResolution в режиме детектора газа |
320 × 240 (76 800 пикселей) |
| С функцией SuperResolution в режиме тепловизора |
640 × 480 (307 200 пикселей) |
| Обнаружение утечек газа |
Да, только SF6 |
| Пространственное разрешение (IFOV) со стандартным объективом |
1,31 мрад, D:S 753:1 |
| Зона обзора |
24° (Г) × 17° (В) |
| Минимальное расстояние фокусировки |
15 см (примерно 6 дюймов) |
| Технология IR Fusion® |
Да, на тепловизоре, полноразмерное изображение |
| Система фокусировки MultiSharp™ |
Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. |
| Система фокусировки LaserSharp® |
Да, сфокусированные изображения, получаемые одним нажатием кнопки |
| Лазерный дальномер |
Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране |
| Усовершенствованная ручная фокусировка |
Да |
| Технология IR-Fusion® |
| Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению |
| Режим AutoBlend™ |
Добавляет подробности из изображения в видимом спектре к инфракрасному, полученному в режимах Min, Mid, Max с постоянной подстройкой средствами программного обеспечения |
| Режим Picture-In-Picture (PIP — «картинка в картинке») |
Да |
| IR/Visible Alarm (сигнализация в режиме ИК/видимом режиме) |
Да |
| Full IR (полностью ИК) |
Да |
| Full visible light (полностью видимый свет) |
Да |
| Ударопрочный сенсорный экран |
3,5 дюйма (горизонтальный) 640 × 480 ЖК |
| Прочная эргономичная конструкция для управления одной рукой |
Да |
| Тепловая чувствительность (NETD) |
≤ 0,025 ̊C при температуре объекта 30 ̊C (25 мК) |
| Режим фильтрации (улучшение NETD) |
Да |
| Уровень и интервал |
| Плавное автоматическое и ручное масштабирование |
| Быстрое автоматическое переключение между ручным и автоматическим режимами |
Да |
| Быстрая автоматическая смена масштаба в ручном режиме |
Да |
| Минимальный диапазон (в ручном режиме) |
2,0 °C (3,6 °F) |
| Минимальный диапазон (в автоматическом режиме) |
3,0 °C (5,4 °F) |
| Хранение данных и получение изображений |
| Возможности увеличения емкости памяти |
Сменная карта памяти microSD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопитель, выгрузка в облачное хранилище Fluke Connect ® для длительного хранения |
| Механизм регистрации, просмотра и сохранения изображений |
Возможность выполнения съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений |
Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется |
| Просмотр содержимого памяти |
Просмотр в виде миниатюр и в полный размер |
| Программное обеспечение |
ПО SmartView® — для проведения полного анализа и подготовки отчетов |
| Форматы файлов, экспортируемых при помощи ПО SmartView ® |
Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
| Голосовая аннотация |
Да |
| IR-PhotoNotes™ |
Да (сохранение до 5 аннотаций к каждому ИК-снимку) |
| Текстовая аннотация |
Да |
| Видеозапись |
В стандартном формате и с радиометрическим данными |
| Форматы данных видео |
Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3) |
| Удаленный просмотр изображения с дисплея |
Да, передача потокового видео с дисплея камеры на ПК, смартфон или на ТВ-монитор. Через USB, точку доступа или сеть WiFi в программное обеспечение SmartView ® на ПК, через точку доступа WiFi в приложение Fluke Connect ® на смартфоне или через HDMI на ТВ-монитор |
| Работа в режиме с дистанционным управлением |
Да, через программное обеспечение для настольных ПК SmartView® или мобильное приложение Fluke Connect® |
| Автозахват (температура и интервал) |
Да |
| Батарея |
| Батареи (заменяемые в полевых условиях, перезаряжаемые) |
3–4 часа от одной батареи (*фактическое время работы зависит от настроек и режима использования) |
| Время заряда батареи |
2,5 часа до полного заряда |
| Принадлежности для зарядки |
Зарядное устройство для двух батарей или заряд батареи в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока |
Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение |
Выбираемые пользователем режимы пониженного энергопотребления и выключения |
| Измерение температуры |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от –20 до +1200 ̊C (от 14 до 2192 ̊F) |
| Погрешность |
±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) |
| Температурная компенсация отражения фона на экране |
Да |
| Подстройка коэффициента передачи на экране |
Да |
| Линейный маркер в реальном масштабе времени |
Да |
| Цветовые палитры |
| Стандартные палитры |
8: "Горячий металл", сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
| Сверхконтрастные палитры Ultra Contrast™ |
8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
| Общие характеристики |
| Цветовая сигнализация (сигнализация температуры) |
Высокая температура, низкая температура, изотермы (в пределах диапазона) |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Рабочая температура |
от –10 до +50 ̊C (от 14 до 122 ̊F) |
| Температура хранения |
от –10 до +50 ̊C (от 14 до 122 ̊F) |
| Относительная влажность |
от 10 до 95 % (без конденсации) |
| Измерение температуры в центральной точке |
Да |
| Температура пятна |
Маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон |
3 задаваемых пользователем маркера зон |
| Центральный прямоугольник |
Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры |
| Безопасность |
Защита от перенапряжения категории II, степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
| Электромагнитная совместимость |
EIEC 61326-1: Базовая ЭМ среда; CISPR11, Группа 1, Класс A |
| Соответствие техническим стандартам Австралии (RCM) |
ГОСТ Р МЭК 61326-1-2014 |
| USFCC (Фед. комиссия по связи США) |
CFR 47, часть 15 подчасть B |
| Вибростойкость |
0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 68-2-6-82) |
| Ударопрочность |
25 g по ГОСТ 28215-89 (МЭК 68-2-29-87) |
| Падение с высоты |
2 метра (6,5 фута) со стандартным объективом |
| Габариты (В × Ш × Д) |
27,7 × 12,2 × 16,7 мм (10,9 × 4,8 × 6,5 дюймов) |
| Масса (без батареи) |
1,04 кг (2,3 фунта) |
| Степень защиты корпуса |
IEC 60529: класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
| Гарантия |
Два года (стандартная), возможны соглашения о расширенной гарантии |
| Рекомендуемый интервал калибровки |
Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса |
Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| *ПО SmartView® для проведения анализа и составления отчетов доступно во всех странах, однако система Fluke Connect работает не во всех регионах. Узнать о доступности системы можно у авторизованного дистрибьютора Fluke. |
- Модели и принадлежности
| Модель Название |
Описание |
| Fluke Ti450 SF6 Gas Detector (60 Hz) |
В комплект входят:
- Тепловизор со стандартным объективом
- Инфракрасный телеобъектив 2x
- Регулируемый наручный ремешок
- Блок питания от сети переменного тока
- Зарядное устройство для батареи (включая универсальные сетевые адаптеры)
- Две защищенные литий-ионные «интеллектуальные» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Карта microSD 4 ГБ
- Окуляр с HDMI
- Крепление для штатива
- Прочный жесткий кейс для транспортировки
|
- Документация
|
