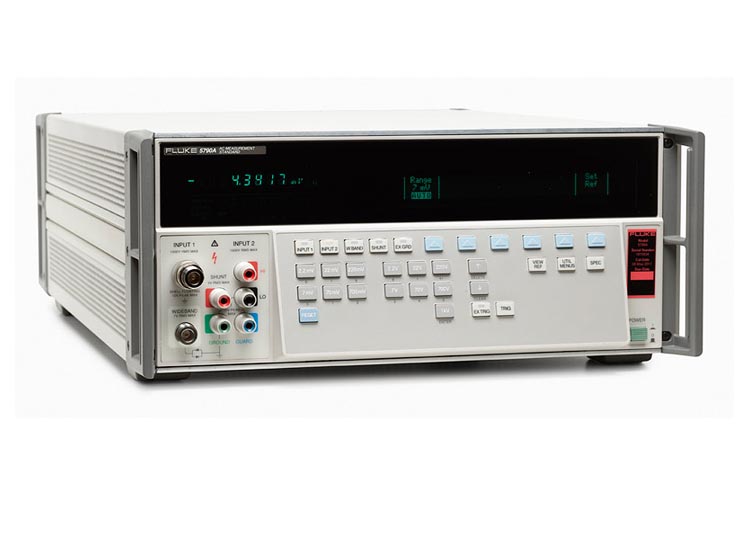

5790А Эталон для измерения переменного тока

Общие сведения
Автоматизированное измерение переменного тока с удобной в использовании точностью

5790A представляет собой полностью автоматизированный измерительный эталон напряжения переменного тока, разработанный для наиболее требовательных задач калибровки. Он сочетает в себе точность термоэлектрического эталона-переносчика и удобство использования цифрового мультиметра. Погрешность измерения абсолютного значения напряжения переменного тока составляет всего лишь ± 24 ppm (один год, 23 ± 5 °C). 5790A разработан для полного соответствия требованиям проверки по напряжению переменного тока и ширине полосы калибраторов 5700A и 5500A, а также других калибраторов, усилителей, таких как 5725A и 5205A, эталонов-переносчиков и вольтметров переменного тока.

5790A охватывает диапазон напряжения переменного тока от 700 мкВ до 1 000 В и диапазон частот от 10 Гц до 1 МГц. Дополнительный широкополосный модуль напряжения расширяет диапазон частот до 30 МГц для соответствия требованиям калибровки Fluke 5700A, 5720A и серии 5100.

5790A также совместим с токовыми шунтами A40 и A40A, которые позволяют проводить измерения эталона-переносчика переменного/постоянного тока до 20 А.

5790A может использоваться самостоятельно или как эталон-переносчик с внешним источником напряжения постоянного тока. В обоих случаях, обычно утомительные переключения и расчеты выполняются 5790А автоматически, а результирующая разность между переменным и постоянным током отображается непосредственно на удобном вакуумном люминесцентном дисплее.
Функции
Эксплуатационная гибкость, обеспечивающая продуктивность работы

При первом включении 5790A программа диагностики проверяет работоспособность устройства.

Разнообразие типов входных соединений позволяет использовать наиболее подходящий для конкретной задачи. В модели 5790A предусмотрены четыре пары входных клемм, два разъема N типа и две пары пятисторонних винтовых клемм. Один разъем N типа и одна пара винтовых клемм предназначены для режимов измерения напряжения переменного тока и эталона. Напряжение переменного или постоянного тока может подаваться на любое входное соединение во всем диапазоне 5790, что позволяет проводить автоматизированные измерения эталона переменного/постоянного тока. 5790A автоматически определяет какое напряжение подается – переменное или постоянное.

Второй входной разъем N типа поддерживает дополнительный широкополосный режим, а вторая пара винтовых клемм предназначена для подключения токовых шунтов серии A40.

Используемое входное соединение выбирается нажатием кнопки на передней панели 5790A. Светодиодный индикатор указывает выбранное соединение.

При использовании 5790A и как вольтметра и как эталона-переносчика входное напряжение и частота отображаются на измерительном дисплее. В режиме эталона разность между переменным и постоянным или же переменным и переменным током всегда отображается на контрольном дисплее в ppm, %, вольтах или в виде отношения.

5790A является устройством с полностью автоматическим переключением пределов измерений и выбирает для проводимого измерения оптимальный диапазон напряжения. Также можно вручную выбрать и зафиксировать диапазоны. Надежная защита входа 1200 В активна во всех диапазонах напряжения.

С помощью триггерных кнопок можно переключить 5790A с непрерывного на единичные измерения входного напряжения, что упрощает процесс снятия показаний через предварительно заданные интервалы времени.

При использовании 5790A в режиме эталона опорное напряжение сохраняется автоматически и все измерения разности напряжений между переменным и постоянным или же переменным и переменным током проводятся относительно него. В любое время можно просмотреть опорное значением, нажав кнопку «VIEW REF». Также можно сохранить среднее значение двух напряжений как опорное, например, для устранения ошибок, возникающих при смене полярности постоянного тока.

Интуитивно понятная компоновка элементов передней панели 5790A делает ручное выполнение операций быстрым и простым. Кнопки и переключатели логически упорядочены и подписаны. Все сообщения и меню четко отображаются на ярком вакуумном люминесцентном дисплее 5790A.

5790A на своем месте и в составе автоматизированных систем. Устройство оснащено интерфейсами GPIB/IEEE-488 и RS-232C и все его функции могут контролироваться с помощью различных удаленных компьютеров, включая персональные. С помощью доступного драйвера устройство 5790A может интегрироваться в автоматизированные системы под управлением программного обеспечения MET/CAL® Plus Calibration Software.

Устройство предусматривает напоминания о необходимых действиях для пользователя

5790A выполняет процедуру внутренней самокалибровки, которая упрощает задачу периодической проверки работоспособности. Устройство напоминает оператору о необходимых действиях. С целью снижения количества необходимого оборудования 5790A был разработан с возможность поддержки измерительным эталоном напряжения переменного/постоянного тока 792A.
Характеристики
Общие технические характеристики
Измерение напряжения переменного тока
Диапазон:  от 700 мкВ до 1000 В
   от 10 Гц до 1 МГц
Наилучшая одногодичная спецификация:  ± 24 миллионные доли
Широкополосное измерение
Диапазон:  от 700 мкВ до 7 В
   от 10 Гц до 30 МГц
Наилучшая одногодичная спецификация:  ± 0,35 %
Время прогрева
   30 мин
Относительная влажность
Эксплуатация:  45 % при 50 °C; 75 % при 45 °C; 95 % при 30 °C
Хранение:  < 95 % без конденсации
Высота над уровнем моря
Эксплуатация:  3050 метров
Хранение:  12 200 метров
Температурный режим
Эксплуатация:  от 0 до 50 °C
Калибровка:  от 15 до 35 °C
Температура хранения
   от –40 до 70 °C
ЭМП/РЧП
   Отвечает требованиям FCC Part 15 Subpart B, Class B; VDE 0871, Class B; ESD: EIA PN-1361. Выброс: ANSI C62.41-1980, Category A
Надежность
   MIL-T-28800D, параграф 3.13.3
Сетевое питание
   от 47 до 63 Гц; ± 10 % выбранного напряжения линии: 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В
Класс безопасности
   Отвечает требованиям UL 1244, МЭК 348-1978, а также МЭК 1010 и CSA C22.2 № 231
Интерфейсы
   RS-232C, IEEE-488
Максимальная потребляемая мощность
   5790A: 95 ВА;
   с широкополосным модулем: 120 ВА
Размер
Высота:  17,8 см стандартный размер стойки + 1,5 см
Ширина:  43,2 см
Глубина:  63 см
Масса
   5790A: 24 кг; с широкополосным модулем: 24,5 кг
Модели и принадлежности
Модель Описание
5790A

Эталон для измерения переменного тока AC Measurement Standard


Аксессуар Описание
5440A-7002

Сменные медные кабели с низкой термо-ЭДС

5440A-7003

Сменные медные кабели с низкой термо-ЭДС

57XX/CASE

Транспортный кейс для серии 57XXA

5790A-03

Измеритель переменного напряжения широкополосный

Y5737

Комплект для монтажа в стойку 5790A и 5700A/5720A Rack Mount Kit. Включает в себя направляющие размером 61 см, обеспечивающие боковую вентиляцию

Y8021

Экранированный кабель стандарта IEEE-488, 1 м

Y8022

Экранированный кабель стандарта IEEE-488, 2 м
