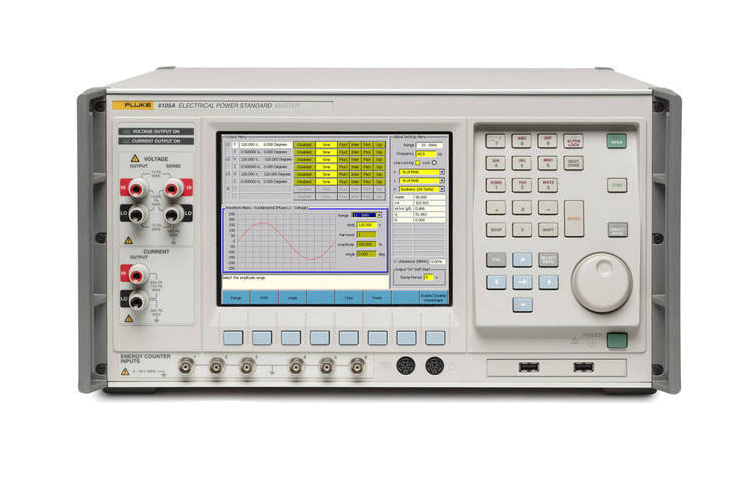

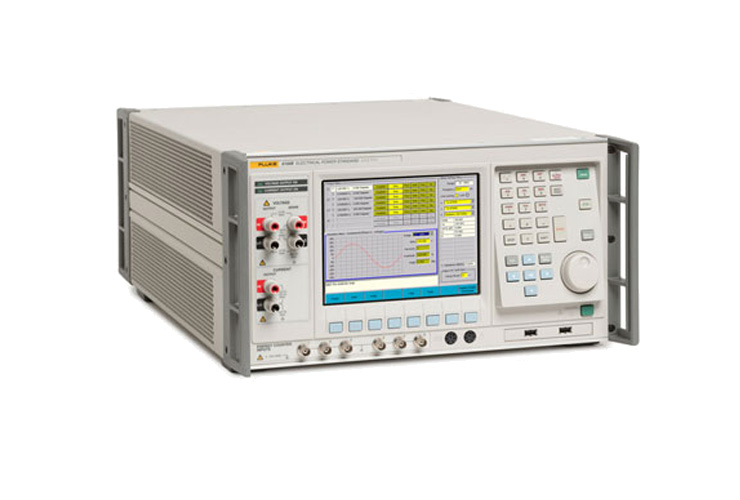

6105А-6100В Эталоны электропитания

Общие сведения

Наиболее точные, всеобъемлющие и гибкие источники для проверки качества электрической мощности и энергии


В 2002 г. компания Fluke Calibration выпустила эталон для калибровки электрической мощности 6100A Electrical Power Calibration Standard.

Теперь калибратор электрической мощности 6100A заменен на устройства 6105A и 6100B. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов.

Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами.

Выбор между 6100B и 6105A зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.

6105A следует использовать в случаях, когда требуется максимальная точность, в частности для калибровки измерителей вторичных эталонов, счетчиков потребления электроэнергии и для типовых испытаний. 6105A обеспечивает точность, требуемую для проверки работы вторичных эталонов, например, производимых компаниями Radian Research, Zera и MTE.



Большой спектр функций калибровки
6105A и 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:


  • вольтметры переменного тока;
  • амперметры переменного тока;
  • трансформаторы тока;
  • измерители фликкера;
  • измерители угла сдвига фаз;
  • измерители коэффициента мощности;
  • анализаторы мощности;
  • регистратор электроэнергии;
  • тестеры релейных преобразователей электроэнергии;
  • вольтамперметры;
  • измерители реактивной мощности;
  • трансформаторы напряжения;
  • ваттметры (для 3- или 4-проводных цепей);
  • счётчики электроэнергии;
  • и другие.
Функции

Кому нужны устройства моделей 6105A или 6100B для калибровки электрической мощности?


Валидация качества электрической мощности и энергии, которая осуществляется с помощью данных устройств, требуется в различных сферах деятельности.


  • В Национальных институтах измерений (National Measurement Institutes) для обеспечения точных несинусоидальных сигналов и фантомной мощности для различных исследовательских задач.
  • В научных исследованиях и разработках для валидации функций и точности опытных образцов и образцов из первой промышленной партии.
  • В производственных испытаниях для подтверждения правильности и воспроизводимости результатов при проведении измерений на каждом изготовленном устройстве.
  • При сервисном обслуживании и калибровке оборудования с целью подтверждения соответствия изделия спецификациям в течении срока эксплуатации.
  • В метрологических лабораториях для калибровки вторичных эталонов, которые применяются для крупномасштабной промышленной калибровки измерителей качества электрической мощности и энергии.

6105A и 6100B подают такие сигналы, которые позволяют эффективно, быстро, и не требуя высокой квалификации оператора, выполнить вышеуказанные процедуры. Более того, они обеспечивают полное и точное проведение испытаний, а также соответствие результатов всех измерений национальным и международным стандартам. 6100A позволяет подавать комплекс сигналов для оценки качества электроэнергии с исключительной точностью более одной, двух, трех или четырех фаз независимо и одновременно. 6100B и 6105A являются еще более эффективными и обеспечивают более широкие возможности для калибровки электроэнергии. Более того, эти новые устройства имеют большую эксплуатационную гибкость по сравнению с 6100A.

До настоящего время для системы на три фазы понадобился бы один 6100A (в качестве основного блока) и два 6101A (в качестве вспомогательных блоков). Основные блоки 6100B и 6105A могут использоваться в качестве вспомогательных, для чего необходимо просто переключить кабели. Это предоставляет намного больше вариантов комбинации устройств в различные системы. К доступному ранее дополнительному модулю 80A был добавлена новый модуль 50A. Модуль 50А можно настроить таким образом, что все диапазоны тока будут доступны на одних и тех же клеммах.


Фантомная мощность

6100B и 6105A могут подавать строгое синусоидальное напряжение до 1 008 В и ток до 21 А. Мощность на клеммах вывода напряжения для поддерживаемых устройств, потребляющих мощность линии, на которой они измеряются, или для цепи с параллельным подключением нескольких устройств, может быть вплоть до 50 ВА. Пиковое напряжение на выходе тока, откуда он подается в устройства, включая длинные трассы кабеля, разъемы и переключатели, или в цепи с параллельным подключением нескольких устройств может составлять вплоть до 14 В. Ток на выходе также может создавать дополнительное напряжение с целью симуляции сигналов, которые может генерировать преобразователь или токовый зонд. Модули 50А и 80А обеспечивают более высокие значения переменного тока на выходе.

Кроме устанавливаемых пользователем значений V, I и угла сдвига фаз на экране отображаются рассчитанные значения активной мощности (W), кажущейся мощности (VA), реактивной мощности (VAR) и коэффициента мощности (PF). Реактивная мощность для несинусоидальных сигналов рассчитывается 6100B и 6105A с использованием любого из семи методов по выбору пользователя. Если 6100B или 6105A соединены в трехфазную схему «Звезда» или трехфазную трехпроводную треугольную схему, пользователь может выбрать режим отображения кажущейся мощности, мощности и реактивной мощности для каждой фазы отдельно или для всех фаз вместе. При выборе методов расчета МЭК или NEMA также будет отображаться трехфазный дисбаланс.

В этом режиме работы 6100В можно использовать для измерения кажущейся мощности, реактивной мощности, угла сдвига фаз, коэффициента мощности, напряжения и тока на одно- или многофазном устройствах.


Разрешение и точность

6100B задает новый стандарт точности эталонов для калибровки электрической мощности. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 миллионных долей). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Фазовая характеристика является исключительной, с точностью до 3 миллиградусов для 6100В и 2,3 миллиградуса для 6105А. В многофазных системах расхождение между фазами напряжений составляет 5 миллиградусов.


Комплексные измерения

6105A и 6100B генерируют различные комплексные сигналы, включая:


  • фликкер;
  • гармоники;
  • затухающие и нарастающие;
  • интергармоники;
  • флуктуирующие гармоники;
  • с одновременным наложением.

Многофазный режим работы

Основные блоки 6105A и 6100B обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков 6101B или 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки 6100В и 6105А можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы 6100B/6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.

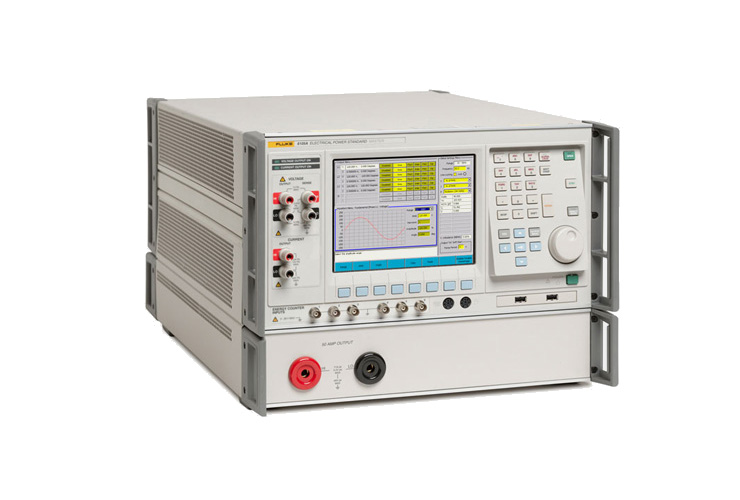

Дополнительные модули 80A и 50A

Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.


Дополнительный модуль энергии

Дополнительный модуль энергии добавляет к 6100B и 6105A компаратор. Четыре входных канала могут быть индивидуально настроены относительно «Константы измерителя». Пользователь может выбрать эталонное значение. Точность энергии 6105А столь же высокая, как и у большинства различных внешних устройств. Пользователь 6100B имеет дополнительную возможность использования внешних вторичных эталонов. Измеряемая энергия сравнивается с эталонным значением и для каждого тестируемого устройства отображается процент ошибки.


Дополнительный модуль тактирующего генератора (CLK)

Дополнительный модуль CLK обеспечивает дополнительный опорный сигнал, доступный на задней панели.


Эталонные сигналы

Как правило, синхронизация систем не проводится по общему сигналу синхронизации, особенно при использовании выборочных методов. 6105A и 6100B обеспечивают подачу нижеследующих сигналов.

  • Опорный фазовый сигнал. Сигнал КМОП логики с передним фронтом, соответствующим пересечению линии повышения нуля и линии базового напряжения.
  • Эталонный испытательный сигнал. Сигнал КМОП логики, синхронизированный с внутренней дискретизацией. Может использоваться для синхронизации дискретизаторов при калибровке системы.
  • Эталонный выходной сигнал (доступен только с установленным модулем CLK). Совместимый с ТТЛ эталонный выходной сигнал 10 МГц или 20 МГц, который подается генератором главных синхронизирующих импульсов.

Мягкий запуск

Компенсирует пусковой ток устройств, потребляя энергию сигнала напряжения. Пользователь может задать время медленного переключения выхода устройства в рабочий режим от 0 до 10 секунд.


Сигналы МЭК 61036 и МЭК 62053

Для большего удобства проведения типовых испытаний и калибровки счётчиков электроэнергии в 6105A и 6100B предварительно заданы сигналы, требуемые соответствующими стандартами.


Интерфейс пользователя

Интерфейс пользователя Microsoft Windows® делает управление 6105A и 6100B легким и простым. Доступ к интерфейсу осуществляется путем комбинации ручек и клавиш передней панели устройства или путем подключения мыши и клавиатуры пользователя. После этого информация о работе устройства отобразится на восьмидюймовом жидкокристаллическом экране с высоким разрешением. Отображается информация о состоянии всех четырех фаз, параллельно с более подробной информацией о заданных или настроенных параметрах тока.

На экран можно вывести частотную и временную область текущих типов сигналов, что позволит пользователю оценить эффект настройки управляющих сигналов перед применением их к выходным клеммам. Вспомогательное сенсорное окно помощи в нижней части экрана предоставляет пользователю пошаговое руководство использования устройства, отображая информацию по управлению и сообщения об ошибках.

6105A и 6100B можно управлять дистанционно. При работе с многофазными системами управление вспомогательными устройствами осуществляется с помощью основного блока. 6105A и 6100B удовлетворяют требованиям стандарта IEEE 488.1 и требованиям дополнительного стандарта IEEE 488.2. Язык программирования соответствует нормативам Стандарта команд программируемого инструмента (SCPI).

Настройки комплексного инструмента можно сохранить и повторно загрузить с данного инструмента или сохранить и повторно загрузить с USB-устройства хранения информации.

Модели и принадлежности
МодельОписание
6105A

Основной эталон электропитания Electrical Power Standard – Master

6106A

Вспомогательный эталон электропитания Electrical Power Standard – Auxiliary. Требует, чтобы работал основной эталон электропитания 6105A Electrical Power Standard – Master.

6106A/50A

Устройство 6106A с опцией 50A

6106A/80A

Устройство 6106A с опцией 80A

6125A

Двухфазная система 6105A Two Phase System

6135A

Трехфазная система 6105A Three Phase System

6145A

Четырехфазная система 6105A Four Phase System

6105A/50A

Устройство 6105A с опцией 50A

6125A/50A

Устройство 6125A с опцией 50A

6135A/50A

Устройство 6135A с опцией 50A

6145A/50A

Устройство 6145A с опцией 50A

6105A/80A

Устройство 6105A с опцией 80A

6125A/80A

Устройство 6125A с опцией 80A

6135A/80A

Устройство 6135A с опцией 80A

6145A/80A

Устройство 6145A с опцией 80A

6105A/E

Устройство 6105A с опцией энергии

6125A/E

Устройство 6125A с опцией энергии

6135A/E

Устройство 6135A с опцией энергии

6145A/E

Устройство 6145A с опцией энергии

6105A/CLK

Устройство 6105A с опцией CLK

6125A/CLK

Устройство 6125A с опцией CLK

6135A/CLK

Устройство 6135A с опцией CLK

6145A/CLK

Устройство 6145A с опцией CLK

6105A/50A/CLK

Устройство 6105A с опциями 50A и CLK

6125A/50A/CLK

Устройство 6125A с опциями 50A и CLK

6135A/50A/CLK

Устройство 6135A с опциями 50A и CLK

6145A/50A/CLK

Устройство 6145A с опциями 50A и CLK

6105A/80A/CLK

Устройство 6105A с опциями 80A и CLK

6125A/80A/CLK

Устройство 6125A с опциями 80A и CLK

6135A/80A/CLK

Устройство 6135A с опциями 80A и CLK

6145A/80A/CLK

Устройство 6145A с опциями 80A и CLK

6105A/E/CLK

Устройство 6105A с опциями Energy и CLK

6125A/E/CLK

Устройство 6125A с опциями Energy и CLK

6135A/E/CLK

Устройство 6135A с опциями Energy и CLK

6145A/E/CLK

Устройство 6145A с опциями Energy и CLK

6105A/E/50A

Устройство 6105A с опциями 50A и Energy

6125A/E/50A

Устройство 6125A с опциями 50A и Energy

6135A/E/50A

Устройство 6135A с опциями 50A и Energy

6145A/E/50A

Устройство 6145A с опциями 50A и Energy

6105A/50A/E/CLK

Устройство 6105A с опциями 50A, Energy и CLK

6125A/50A/E/CLK

Устройство 6125A с опциями 50A, Energy и CLK

6135A/50A/E/CLK

Устройство 6135A с опциями 50A, Energy и CLK

6145A/50A/E/CLK

Устройство 6145A с опциями 50A, Energy и CLK

6105A/E/80A

Устройство 6105A с опциями 80A и Energy

6125A/E/80A

Устройство 6125A с опциями 80A и Energy

6135A/E/80A

Устройство 6135A с опциями 80A и Energy

6145A/E/80A

Устройство 6145A с опциями 80A и Energy

6105A/80A/E/CLK

Устройство 6105A с опциями 80A, Energy и CLK

6125A/80A/E/CLK

Устройство 6125A с опциями 80A, Energy и CLK

6135A/80A/E/CLK

Устройство 6135A с опциями 80A, Energy и CLK

6145A/80A/E/CLK

Устройство 6145A с опциями 80A, Energy и CLK

6100B

Основной эталон электропитания Electrical Power Standard – Master

6101B

Вспомогательный эталон электропитания Electrical Power Standard – Auxiliary. Требует, чтобы работал основной эталон электропитания 6100B Electrical Power Standard Master.

6101B/50A

Устройство 6101B с опцией 50A

6101B/80A

Устройство 6101B с опцией 80A

6120B

Двухфазная система 6100B Two Phase System

6130B

Трехфазная система 6100B Three Phase System

6140B

Четырехфазная система 6100B Four Phase System

6100B/50A

Устройство 6100B с опцией 50A

6120B/50A

Устройство 6120B с опцией 50A

6130B/50A

Устройство 6130B с опцией 50A

6140B/50A

Устройство 6140B с опцией 50A

6100B/80A

Устройство 6100B с опцией 80A

6120B/80A

Устройство 6120B с опцией 80A

6130B/80A

Устройство 6130B с опцией 80A

6140B/80A

Устройство 6140B с опцией 80A

6100B/E

Устройство 6100B с опцией Energy

6120B/E

Устройство 6120B с опцией Energy

6130B/E

Устройство 6130B с опцией Energy

6140B/E

Устройство 6140B с опцией Energy

6100B/CLK

Устройство 6100B с опцией CLK

6120B/CLK

Устройство 6120B с опцией CLK

6130B/CLK

Устройство 6130B с опцией CLK

6140B/CLK

Устройство 6140B с опцией CLK

6100B/50A/CLK

Устройство 6100B с опциями 50A и CLK

6120B/50A/CLK

Устройство 6120B с опциями 50A и CLK

6130B/50A/CLK

Устройство 6130B с опциями 50A и CLK

6140B/50A/CLK

Устройство 6140B с опциями 50A и CLK

6100B/80A/CLK

Устройство 6100B с опциями 80A и CLK

6120B/80A/CLK

Устройство 6120B с опциями 80A и CLK

6130B/80A/CLK

Устройство 6130B с опциями 80A и CLK

6140B/80A/CLK

Устройство 6140B с опциями 80A и CLK

6100B/E/CLK

Устройство 6100B с опциями Energy и CLK

6120B/E/CLK

Устройство 6120B с опциями Energy и CLK

6130B/E/CLK

Устройство 6130B с опциями Energy и CLK

61040B/E/CLK

Устройство 6140B с опциями Energy и CLK

6100B/E/50A

Устройство 6100B с опциями 50A и Energy

6120B/E/50A

Устройство 6120B с опциями 50A и Energy

6130B/E/50A

Устройство 6130B с опциями 50A и Energy

6140B/E/50A

Устройство 6140B с опциями 50A и Energy

6100B/50A/E/CLK

Устройство 6100B с опциями 50A, Energy и CLK

6120B/50A/E/CLK

Устройство 6120B с опциями 50A, Energy и CLK

6130B/50A/E/CLK

Устройство 6130B с опциями 50A, Energy и CLK

6140B/50A/E/CLK

Устройство 6140B с опциями 50A, Energy и CLK

6100B/E/80A

Устройство 6100B с опциями 80A и Energy

6120B/E/80A

Устройство 6120B с опциями 80A и Energy

6130B/E/80A

Устройство 6130B с опциями 80A и Energy

6140B/E/80A

Устройство 6140B с опциями 80A и Energy

6100B/80A/ECLK

Устройство 6100B с опциями 80A, Energy и CLK

6120B/80A/ECLK

Устройство 6120B с опциями 80A, Energy и CLK

6130B/80A/ECLK

Устройство 6130B с опциями 80A, Energy и CLK

6140B/80A/ECLK

Устройство 6140B с опциями 80A, Energy и CLK



АксессуарОписание
6100/CASE

Транспортный кейс для 6100A и 6101A

6100/CASE/80

Транспортный кейс для 6100A и 6101A с опцией 80 AMP

6100/LEAD

Запасной набор проводов

6100RM-1HV

Оптический датчик энергии

6100RM-DSSM

Дисковой датчик энергии

Y6100

Комплект для монтажа в стойку устройств 6100A and 6101A
