Высокоомные/слаботочные электрометры Keithley серии 6500, 6430

Общие сведения

Возможность выбора из трёх вариантов чувствительности для прецизионных измерений больших сопротивлений и малых токов. 5,5-разрядные электрометры моделей 6514 и 6517B обеспечивают чувствительность 1 фА, входной импеданс более 200 ТОм при измерениях напряжения, а также измерения заряда вплоть до 10 фК. 6,5-разрядный субфемтоамперный источник-измеритель SourceMeter SMU с внешним усилителем SMU модели 6430 может использоваться для измерения тока с чувствительностью 1 аА. Благодаря низкому уровню шума и характеристикам дрейфа этот прибор идеально подходит для исследований одноэлектронных устройств, нанопроводов и нанотрубок с высоким сопротивлением, полимеров, а также для электрохимических исследований.


Характеристики

Достоинства

Чрезвычайно низкий уровень шума (0,4 фА пик-пик для 6430, Более точные измерения чрезвычайно слабых токов при исследовании устройств и материалов.
Измерения сопротивлений до 10 16 Ом (6517B) Точное измерение сопротивления для материалов и изоляторов со сверхвысоким сопротивлением.
Внешний предусилитель может быть установлен на источнике сигнала (6430) Возможность прямого или очень короткого подсоединения к источнику сигнала для минимизации влияния источников шума, таких как кабель.
Низкая нагрузка по напряжению Исключение ошибок, влияющих на точность измерений слабых токов
Встроенный источник напряжения ±1 кВ с функцией свипирования (6517B) Упрощение процедур измерения утечек, напряжения пробоя и сопротивления, а также объемного (Ом-см) и поверхностного сопротивления (Ом/кв.) для материалов с высоким сопротивлением.
Опциональная камера сопротивлений модели 8009 для измерений объемных и поверхностных сопротивлений образцов материалов (6517B) Защита от контакта с потенциально опасными напряжениями — размыкание вывода камеры автоматически приводит к отключению источника напряжения прибора.
Высокоскоростные измерения сигналов низкого уровня Ускорение тестирования низкоуровневых компонентов
Программируемые цифровые вводы-выводы и встроенные интерфейсы Упрощение создания автоматизированных систем тестирования компонентов.
Модели
Модель Ток Напряжение Сопротивление Зарядка Тестирование источника

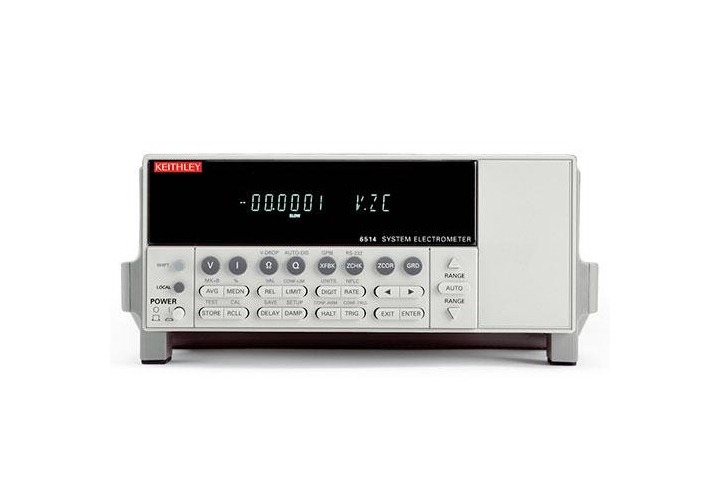

6514 От 100 аА до 20 мА От 10 мкВ до 200 В

От 10 мОм до 200 ГОм

От 10 фК до 20 мкК

6517B

От 10 аА до 20 мА

От 10 мкВ до 200 В

От 100 Ом до 10 ПОм

От 10 фК до 2 мкК

0 – ±1 000 В

6430 От 10 аА до 100 мА От 1 мкВ до 200 В

От 1 мкОм до 20 ТОм и выше

0 – ±200 в
0 – ±100 мА

Принадлежности
Принадлежность Описание
1681 ИЗМЕРИТЕЛЬНЫЕ КОНТАКТЫ С ЗАЖИМАМИ
2000-BENCHKIT КОМПЛЕКТ ДЛЯ МОДЕРНИЗАЦИИ РАЗЛИЧНЫХ МОДЕЛЕЙ РАБОЧЕГО СТОЛА
237-ALG-15 ТРИАКСИАЛЬНЫЙ КАБЕЛЬ С НИЗКИМ УРОВНЕМ ШУМА 15 М (50 ФУТОВ)
237-ALG-2 ТРИАКСИАЛЬНЫЙ КАБЕЛЬ С НИЗКИМ УРОВНЕМ ШУМА
237-BNC-TRX ТРИАКСИАЛЬНЫЙ АДАПТЕР ДЛЯ ПЕРЕХОДА ОТ ВИЛОЧНОГО РАЗЪЕМА ТИПА BNC К ГНЕЗДУ С ТРЕМЯ ПЛОСКИМИ КОНТАКТАМИ
237-TRX-NG ТРИАКСИАЛЬНЫЙ АДАПТЕР ДЛЯ ПЕРЕХОДА ОТ ТРЕХЩЕЛЕВОГО ШТЕКЕРНОГО РАЗЪЕМА К ГНЕЗДОВОМУ РАЗЪЕМУ С ТРЕМЯ ПЛОСКИМИ КОНТАКТАМИ (ЗАЩИТА ОТКЛЮЧЕНА)
4288-1 КОМПЛЕКТ ДЛЯ МОНТАЖА В ОДИНАРНУЮ ФИКСИРОВАННУЮ СТОЙКУ
4288-2 ДВОЙНОЙ ФИКСИРОВАННЫЙ КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ
4288-5 КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ
4804 ПЕРЕХОДНИК СО ШТЕКЕРНОГО РАЗЪЁМА BNC НА ТРИАКСИАЛЬНЫЙ ГНЕЗДОВОЙ РАЗЪЁМ
6517-ILC-3 КАБЕЛЬ БЛОКИРОВКИ, 4-КОНТАКТНЫЙ РАЗЪЁМ
6517-TP ПРОБНИК ТЕМПЕРАТУРЫ
6521. КОММУТАТОР КАНАЛОВ ИЗМЕРЕНИЯ
7009-5 5 ФУТОВ ЭКРАНИРОВАННЫЙ КАБЕЛЬ RS-232
8009 ТЕСТОВАЯ ОСНАСТКА ДЛЯ ИЗМЕРЕНИЙ СОПРОТИВЛЕНИЙ
8607 КОМПЛЕКТ КАБЕЛЕЙ С ИЗОЛИРОВАННЫМИ ШТЫРЕВЫМИ РАЗЪЕМАМИ (ТИПА «БАНАН»)
