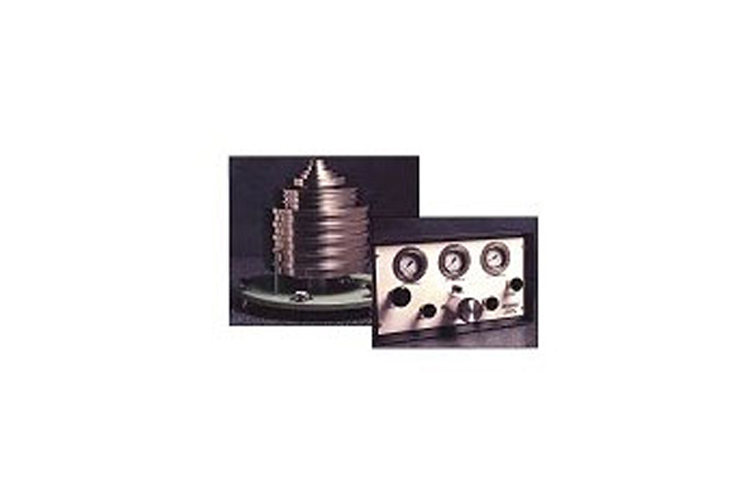

Газовый грузопоршневой манометр для высокого давления 2470

Общие сведения

Газовый грузопоршневой манометр модели 2470 Gas Piston Gauge способен создавать манометрическое давление от 1,4 кПа до 20,7 МПа с точностью 0,0010 % от показаний в диапазоне до 690 кПа и 0,0025 % от показаний в диапазоне до 20,7 МПа.


Работая при давлениях, превышающих типовой верхний предел давлений, доступных для измерения существующими грузопоршневыми манометрами, действующими на основе газа, модель 2470 легко справляется с этим диапазоном давлений благодаря уникальной способности компании Fluke Calibration изготавливать комбинированные сборки поршень-цилиндр, работающие на одном газе и на газе с жидкостью.


Функции
  • Диапазон давлений 1,4 кПа до 20,7 МПа
  • Точность до 0,0025 % от показаний
  • Никакой опасности загрязнения масла
Характеристики
Модель 2470
Базовая часть прибора Диапазон измеряемых давлений: от 1,4 кПа до 20,7 МПа
Прибор опирается на три регулируемые опоры, имеет в своем составе ампулу уровня, термометр, разделительную колонну и соединительный адаптер для обеспечения совместимости с поршнями/цилиндрами нижнего и среднего диапазона или с существующими поршнями/цилиндрами модели 2465.
Сборки поршень/цилиндр
Низкий диапазон
Диапазон давлений: от 1,4 до 345 кПа
Точность измерения давления: 0,0015 % от показаний или 5,2 П
Материалы: поршень – нержавеющая сталь марки 440C, цилиндр – цементированный карбид вольфрама
Сборки поршень/цилиндр
Средний диапазон
Диапазон измеряемых давлений: от 11,7 кПа до 1,4 МПа
Точность измерения давления: 0,0015 % от показаний или 0,000075 psi
Материалы: поршень и цилиндр – цементированный карбид вольфрама
Сборки поршень/цилиндр
Верхний диапазон
Диапазон измеряемых давлений: от 100 до 3 000 psi
Точность измерения давления: 0,0025 % от показаний
Материалы: поршень и цилиндр – цементированный карбид вольфрама
Набор утяжелителей Общая масса: 17,7 кг
Максимальная масса тарелки: 2,4 кг
включая набор утяжелителей (от 1 мг до 20 г)
Пакет управления давлением (опция) Диапазон измеряемых давлений: от 0 до 20,7 МПа
Габариты: ВхШхГ 17,5 x 42,5 x 25 см
Все разъемы питания и тестирования 1/4 NPTF

Эксплуатационные качества
Точность (неопределенность типа А) Меньше чем 3 миллионные доли
Значения передаются с доверительным уровнем 95 % (2 с)
Долговременная стабильность Меньше чем 3 миллионные доли в год
Значения передаются с доверительным уровнем 95 % (2 с)
Разрешение 1 миллионная доля или 1 мг в зависимости от того, что больше

Общие характеристики
Электропитание
(только 2470DP и 2475)
от 115 до 230 В перем. тока, от 50 до 60 Гц, 15 Вт
Температура Рабочая температура от 15 до 28 °C; температура хранения от –20 до 70 °C
Влажность Рабочая влажность 20 – 75 % относительной влажности, без конденсации
Влажность при хранении 0 – 90 %
Модели и принадлежности
Модель Описание
2470-703

База прибора с поршнями низкого, среднего и высокого диапазонов

2470-736

Набор утяжелителей с балансировочными массами

2470-730

Поршневой цилиндр от 690 кПа до 20,7 МПа (6,89–201 бар)

2468-758

Стандартный диапазон: поршневой цилиндр от 133 Па до 34,4 кПа

2468-707

Дополнительный средний диапазон: поршневой цилиндр 1,1–133 кПа

Аксессуар Описание
Пакет для ручного управления давлением 3990-803 Manual Pressure Control Pack

Пакет для ручного управления давлением до 20,7 МПа (207 бар)
