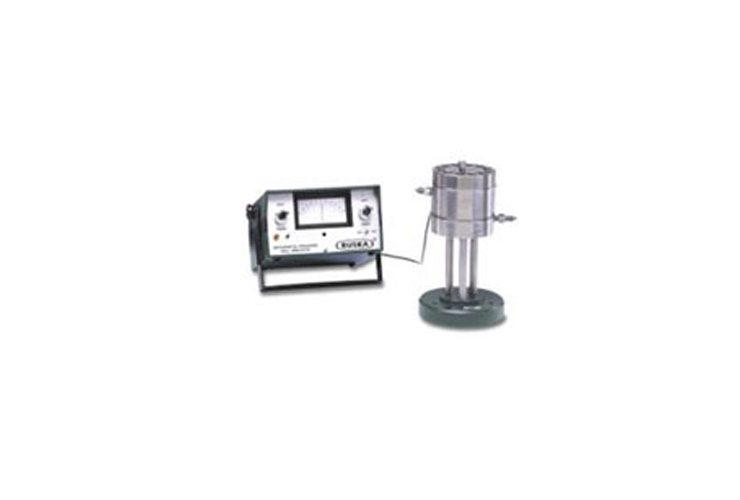

Ячейка DPI 2413

Общие сведения

Датчик перепада давления имеет две камеры давления, разделенные тонкой металлической диафрагмой. Разница в давлении между двумя камерами вызывает искривление диафрагмы, которое и фиксирует цепь линейного дифференциального трансформатора. Выходной сигнал линейного дифференциального трансформатора отображается на индикаторе.


Дифференциальный манометр модели 2413 предназначен для физического разделения сред и обеспечивает степень неуверенности в процессе измерений не выше 5 миллионных долей (ppm).


Функции
  • Высокая эффективность, низкая стоимость
  • Изоляция диафрагмы обеспечивает физическое разделение между разными средами
  • Максимальное количество ошибок – 5 миллионных долей
  • Модель 2413 предназначена для давления до 103,4 МПа
  • Модель 2417 подходит для давления до 275,8 МПа
  • Устройство совместимо практически с любыми некоррозионными газами и жидкостями
  • Экономия времени при перекрестной калибровке поплавков
Характеристики
Модель 2413
Рабочее давление 103,4 МПа
Точность 5 ppm или 70 Па, дифференциальное давление, в зависимости от того, какое значение больше
Чувствительность  Переменная от 1,4 до 7 Па
Избыточное давление 103,4 МПа в любую сторону
Температурный диапазон От 5 до 70 °C
Материал Элемент выполнен из нержавеющей стали серии 400
Фитинги  гнездо 1/4 дюйма для подключения актоклава
Объем верхней камеры 29,5 см³
Объем нижней камеры 0,6 см³

Индикатор
Тип  Аналоговый измерительный прибор
Потенциометры для нулевой мощности и мощности с регулировкой увеличения  115/230 В перем. тока, 50/60 Гц
