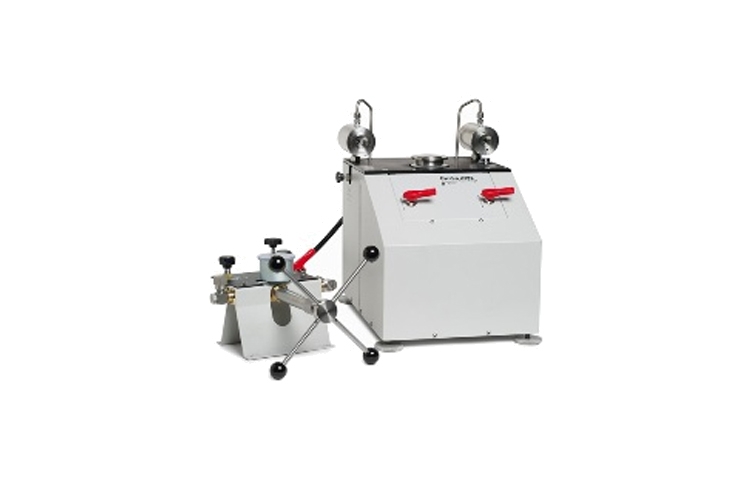

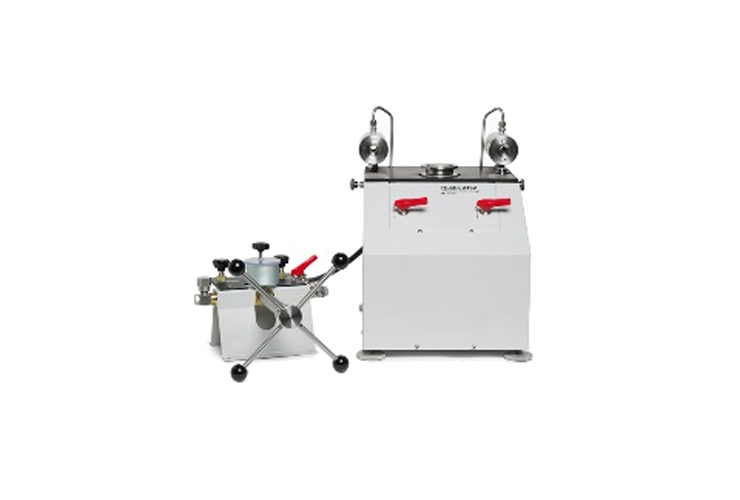

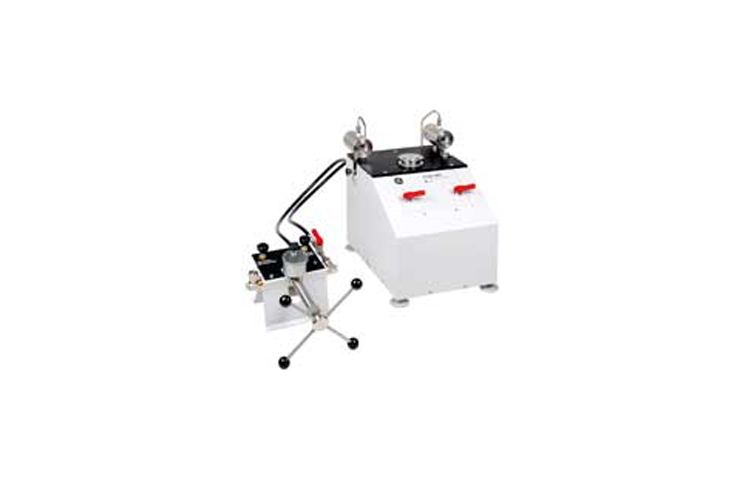

Дифференциальный поршневой манометр 2482

Общие сведения

Модель 2482 соответствует высочайшему стандарту точности для измерения давления и обеспечивает непревзойденные характеристики в процессе измерений перепада давления при высоких уровнях статического давления. В модели 2482, предназначенной для калибровки практически любых датчиков перепада давления, сочетаются исключительная точность, скорость и простота использования. Этот первичный эталон с трехосным поршнем обеспечивает калибровку как по пневматическому, так и по гидравлическому давлению вплоть до 210 МПа (2100 бар) при линейном давлении до 20 МПа (200 бар).


Прецизионный динамометрический элемент поддерживает дифференциальный поршень и позволяет быстро и точно обнулять эталон при повышенном рабочем давлении. До настоящего времени эта процедура занимала много времени и требовала участия специалистов. Модель 2482, в комплект которой входит программное обеспечение на базе Windows для управления датчиком поршня и реализации любых корректировок и расчетов, станет идеальным эталоном для калибровки преобразователей, используемых для решения таких задач, как измерение коэффициента полезного действия турбины и измерений при откачке продукта потребителям.


Функции
  • Эталон дифференциального давления
  • Общая погрешность – 40 миллионных долей от показания + 9 Па
  • Диапазон статического давления в магистрали – до 20 МПа
  • Дифференциальное давление – до 210 кПа
  • Гидравлический и пневматический привод
  • Программное обеспечение для управления и обслуживания данных
  • Высокая скорость и простота эксплуатации
Характеристики
Общие характеристики
Диапазон перепада давления от 0 до 210 кПа
Требования к электропитанию 12 В пост. тока, макс. 5 А
от 120 до 240 В перем. тока, от 50 до 60 Гц (универсальный блок питания в комплекте)
Температура Эксплуатация: от 18  до 28  °C
Хранение: от 0 до 50 °C
Влажность Эксплуатация: относительная влажность от 20 до 75 %, без конденсации
Хранение: относительная влажность от 0 до 90 % без конденсации
Рабочая среда под давлением Рабочая среда для поршневого цилиндра, испытательного насоса и гидравлического контрольного отверстия: диоктилсебацинат (ДОС); рабочая среда для пневматического контрольного отверстия: чистый сухой газ для приборов (рекомендуется азот)
Габариты прибора (В х Ш х Г)

480 x 380 x 480 мм.
Испытательный насос: 280 x 280 x 250 мм

Масса прибора 2482: 40 кг
Испытательный насос: 5,5 кг

Эксплуатационные качества
Общая погрешность

40 миллионных долей + 9 Па

Полная погрешность определяется как расширенная неопределенность при определении давления с помощью метода, описанного в «Руководстве по выражению неопределенности в измерениях» ISO, и соответствует примерно 95%-ному уровню достоверности (2 сигмы).

Точность статического давления 0,25 % на полную шкалу
Долговременная стабильность Менее 10 миллионных долей в год

Поршень и цилиндр
Материалы Карбид вольфрама
Температурный коэффициент 9,2 x 10-6 C-1

Набор утяжелителей
Полная масса 13,5 кг
Максимальная опорная масса 4 кг
Минимальный прирост давления 125 Па
0,1 кПа (1,0 мбар)
