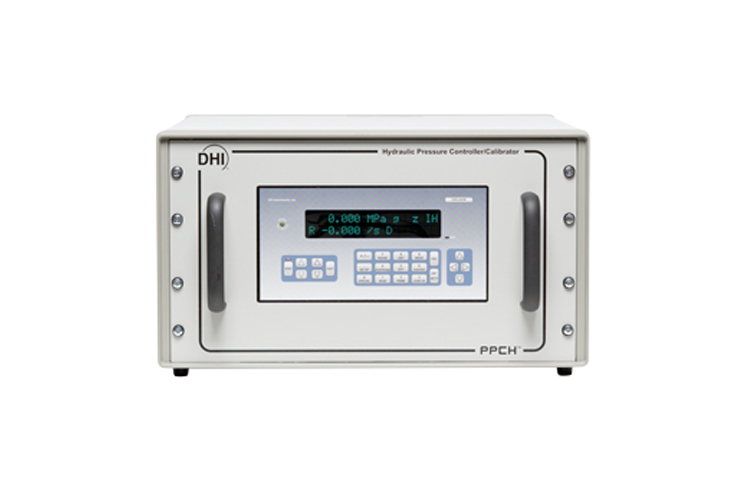

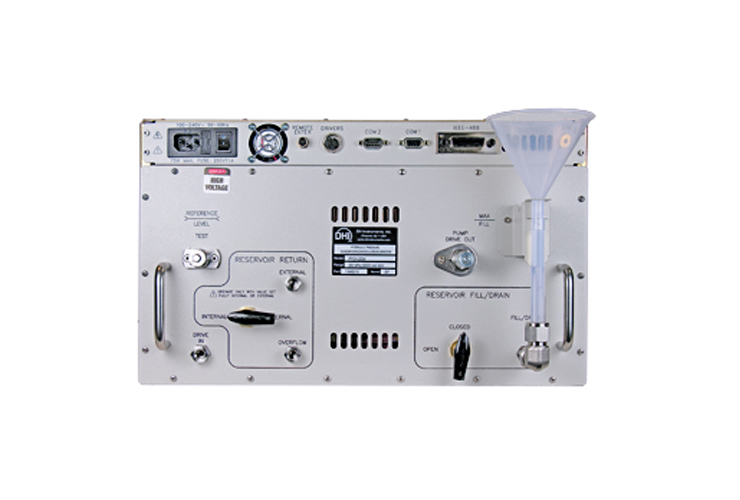

Автоматический контроллер/калибратор давления PPCH

Общие сведения

Регулятор гидравлического давления до 200 МПа


  • Регулятор гидравлического давления до 200 МПа
  • Высокоточное управление
  • Функция AutoRange
  • Для жидкостей до 200 МПа
  • Один или два Q-RPT в каждом регуляторе
  • Поддержка внешних датчиков эталонного давления
  • Память FLASH для простой и бесплатной модернизации ПО через сайт Fluke Calibration

PPCH™ – генератор/регулятор/калибратор давления для жидкостей, находящихся под давлением от 1 до 200 МПа. Как и остальные продукты Fluke Calibration, регуляторы давления семейства PPC отличаются высокой производительностью, минимальной погрешностью и точностью управления на всем диапазоне давлений – и все это в одном компактном инструменте.


Новый индивидуальный кварцевый датчик эталонного давления (Q-RPT) обеспечивает высокую точность и низкую погрешность измерений. Функция AutoRange™ обеспечивает возможность плавного регулирования всех рабочих параметров в полном соответствии с диапазоном калибруемого проверяемого устройства, поднимая, таким образом, диапазон измерения регулятора давления на новый уровень.


Уникальная система генерации и регулирования давления обеспечивает при необходимости бесконечно высокое давление, очень высокую частоту разрешения и регулирование на диапазоне с десятикратным изменением значения. Для повышения универсальности предусмотрено четыре режима регулирования.


Открытая архитектура позволяет проводить измерение эталонного давления внутри контроллера или удаленно от него. По желанию эталон можно разместить в точке измерений и независимо исключать для проведения калибровки. Все это делает PPCH уникальным устройством для автоматической калибровки высокого гидравлического давления и проведения различных тестов.


Функции

Кварцевые модули датчиков эталонного давления (Q-RPT)


Уникальные параметры PPCH для измерения давления были достигнуты благодаря эксклюзивным модулям кварцевых датчиков эталонного давления Q-RPT от Fluke Calibration.


Модули Q-RPT измеряют давление, контролируя изменения собственной частоты кварцевого кристалла при деформации под действием приложенного давления. Прежде чем датчик будет одобрен для использования в модуле Q-RPT, он проверяется отдельно и оценивается с использованием автоматизированных первичных эталонов давления. Отбор проходят только те датчики, которые обладают требуемым уровнем линейности, воспроизводимости и стабильности. Запатентованная компенсационная модель, являющаяся результатом более чем 15-летнего опыта с тысячами кварцевых датчиков давления, используется для оптимизирования метрологических характеристик, необходимых для анализа пригодности.


PPCH предлагается также в комплекте с недорогим датчиком для использования в ситуациях, когда не требуются высокая точность и стабильность показаний модуля Q-RPT.


Модули Q-RPT, доступные для PPCH

Обозначение Q-RPT

Версия в системе СИ, максимальный диапазон

Абсолютный манометр (МПа)

Версия в американской системе единиц, максимальная

Диапазон измерения абсолютного манометра (фунт/кв. дюйм)

A200M1

200

30 000

A140M1

140

20 000

A100M1

100

15 000

A70M

70

10 000

A40M

40

6 000

A20M

20

3 000


1. Только Hi Q-RPT, позиция Lo Q-RPT отсутствует.


Функции Infinite Ranging™ и AutoRange™


Регулятор давления для большого количества испытываемых устройств характеризуется не только величиной погрешности («% от показаний»).


Кроме погрешности измерения PPCH предлагает функции полного контроля давления и адаптации, которые необходимы для правильного определения диапазона измерения при проведении испытаний и калибровок. Благодаря большому выбору диапазона PPCH является непревзойденным универсальным инструментом, с помощью которого можно тестировать большое количество разных устройств. Простая в использовании функция AutoRange дает возможность с помощью нескольких нажатий клавиш или единственной дистанционной командной строки, введенной в самом начале тестирования, оптимально настроить все параметры контроллера для работы в конкретном диапазоне.


Открытая архитектура


Регулятор PPCH можно настроить на использование с 4 модулями Q-RPT. Они могут находиться внутри и снаружи регулятора PPCH. Внешние модули Q-RPT входят в состав мониторов эталонного давления RPM4™. Модули Q-RPT, подключенные к RPM4, становятся затем частью системы PPCH. Управление модулями осуществляется системой PPCH. Внешние модули Q-RPT должны быть отсоединены или защищены с помощью клапанов от системы PPCH, когда рабочее давление в ней превышает верхнюю границу диапазона модуля Q-RPT. Примеры конфигурации системы PPCH:


  • PPCH с одним или двумя встроенными модулями Q-RPT – единый блок регулятора/калибратора.
  • PPCH с внешним Q-RPT (без внутреннего Q-RPT) для настройки системы, в которой измерение эталонного давления осуществляется удаленно от регулятора. Данная конфигурация оптимальна для случаев, когда эталон нужно исключить из системы (например, при повторной калибровке), оставив при этом контроллер, или приблизить эталонный измерить к тестируемому устройству или системе.
  • PPCH без встроенных модулей Q-RPT – недорогое устройство для автоматической установки и регулировки давления (например, при автоматизации управления давлением в системе грузопоршневого манометра PG7000™).

Функции, функции, функции


PPCH выполняет все функции, которые вы ожидаете от современного инструмента:


  • Индикатор давления «готов/не готов» с настраиваемыми критериями
  • Функция интеллектуальной установки нуля AutoZero™
  • 16 единиц измерения давления (СИ и имперская система)
  • Автоматическая коррекция давления жидкости
  • Программируемые на месте последовательности калибровки с тестированием допуска испытываемого устройства
  • Удаленный ножной переключатель [ENTER] позволяет освободить руки для проведения испытания
  • По желанию клиента предлагаются устройства управления клапанами для упрощения проектирования систем
  • Автоматические процедуры проверки наличия утечек
  • Каналы связи RS-232 и IEEE-488
  • Память FLASH для простых бесплатных обновлений ПО
Характеристики
Общие технические характеристики PPCH
Требования к электропитанию от 85 до 264 В перем. тока, 50/60 Гц, 75 Вт макс.
Температурный диапазон нормальной эксплуатации от 15 до 35 °C
Вибрация В соответствии со стандартом MIL-T-28800D
Масса (типичная) примерно 50 кг
Габариты 30 x 52 x 50 см (В х Ш х Г)

с корпусом

6U H версия с установкой в стойку

Порты соединения RS232 (COM1, COM2), IEEE-488.2
Режимы работы Манометрический, абсолютный
Диапазоны давления Давление до 200 МПа
Рабочая среда Эталонное себацинатовое масло. Другие (требуется консультация Fluke Calibration)
Внутренний объем резервуара 250 куб.см (внешний неограничен)
Подача воздуха 70M – 500 кПа, 300 л/мин

140M – 500 кПа, 450 л/мин

100M – 700 кПа, 300 л/мин

200M – 700 кПа, 450 л/мин


Подсоединение давления ПОДАЧА ВОЗДУХА 1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))

ТЕСТ DH500 (аналогично AE F250C, HIP HF4)
Вспомогательный датчик Точность/разрешение

± 0,10 % промежутка/0,001 % промежутка
Драйверы (8) 12 В, 1 А – максимальный полный выход
Соответствие CE Доступно, необходимо указать

Регулировка давления
Режимы регулировки Динамический: устанавливает требуемое давление в нужных пределах и постоянно регулирует его, не допуская отклонения от заданного значения.

Статический: устанавливает требуемое давление в нужных пределах и отключает контроль, после чего давление стабилизируется естественным способом.

Монотонный: устанавливает требуемое давление, а затем очень медленно наклоняется в направлении роста давления.

Прирост: устанавливает и поддерживает заданную пользователем скорость изменения давления.

Грузопоршневой манометр: PPCH управляется с помощью PG7302™ для автоматизации контроля давления грузопоршневого манометра.







Точность регулировки до ± 0,003 % диапазона Q-RPT
Регулируемый объем 0 – 100 куб. см. при оптимальном значении 50 куб. см. (при работе с большими объемами возрастает интервал стабилизации давления)
Контрольная скорость Медленная (от 0 до конца шкалы): 60 с.


Время до готовности в динамическом режиме: от 90 до 120 с.

(меньше при увеличении предела или при использовании монотонного контроля)


Нижний предел регулируемого давления 1 МПа (ниже – при оптимальных условиях и с PG7302)

Измеряемое и обеспечиваемое давление (Q-RPT)
Время прогрева Рекомендованный интервал температурной стабилизации после холодного запуска – 30 минут
Разрешение До 1 миллионной доли, устанавливается пользователем
Калибровка Включен отчет о проведении аккредитованной калибровки A2LA
Q-RPT Меньше, чем A200M A200M Меньше, чем A200M A200M
Точность1 ± 0,012 % от показаний5 ±0,015 % от показаний5
Расчетная годовая стабильность2 ±0,005 % от показаний ±0,005 % от показаний
Погрешность измерения 3 ± 0,013 % от показаний5 ± 0,018 % от показаний5
Погрешность давления

(Динамический режим управления)4
± 0,016 % от показаний5 ± 0,020 % от показаний5

1. Линейность, гистерезис и воспроизводимость.

2. Расчетный предел годовой стабильности (k=2) в предположении регулярного использования функции AutoZero. AutoZero включается автоматически при стравливании давления в режиме манометра на основе сравнения с барометрическим эталоном в режиме абсолютного измерения. Расчетная стабильность в режиме абсолютного измерения в течение одного года без использования AutoZ составляет ± (0,005 % диапазона Q-RPT + 0,005 % от показаний).

3. Максимальное отклонение показания Q-RPT от истинного значения приложенного давления с учетом точности, расчетной стабильности в течение одного года, температурного эффекта и погрешности калибровки, скомпонованных и расширенных (k=2) согласно документу ISO «Руководство по определению погрешности при измерениях».

4. Максимальное отклонение контролируемого с помощью PPCH давления от истинного значения с учетом погрешности измерения и предела динамического контроля.

5. Процентная доля от показаний применима к участку 30 – 100 % полного диапазона Q-RPT. Ниже 30 % диапазона Q-RPT погрешность представляет собой постоянную величину, равную произведению процентной доли от показаний на 30 % диапазона Q-RPT.


Модели и принадлежности
Модель Описание
PPCH-nnnM

Автоматический контроллер/калибратор давления PPCH Automated Pressure Controller/Calibrator for Hydraulic Pressure для высокого давления без внутреннего Q-RPT (только вспомогательный датчик)

Для настройки:

  • Определите требуемый максимум управляемого давления. Выберите:
    • PPCH-200M для 200 МПа
    • PPCH-140M для 140 МПа
    • PPCH-100M для 100 МПа
    • PPCH-70M для 70 МПа
  • Настройте подходящий RPM4. Обратите внимание, что максимальное давление PPCH определяет максимальное давление системы PPCH.
PPCH-nnnM AnnnMc1/AnnnMC2

Автоматический контроллер/калибратор давления PPCH Automated Pressure Controller/Calibrator for Hydraulic Pressure для гидравлического давления с одним или двумя внутренними Q-RPT

Для настройки:

  • Определите требуемый максимум управляемого давления. Выберите:
    • PPCH-200M для 200 МПа
    • PPCH-140M для 140 МПа
    • PPCH-100M для 100 МПа
    • PPCH-70M для 70 МПа
  • Выберите один или два Q-RPT. Lo Q-RPT должен быть A70M или ниже.

Аксессуар Описание
A100M

Кварцевый датчик эталонного давления PPCH Quartz Reference Pressure Transducer (Q-RPT)

A140M

Кварцевый датчик эталонного давления PPCH Quartz Reference Pressure Transducer (Q-RPT)

A200M

Кварцевый датчик эталонного давления PPCH Quartz Reference Pressure Transducer (Q-RPT)

A40M

Кварцевый датчик эталонного давления PPCH Quartz Reference Pressure Transducer (Q-RPT)

A70M

Кварцевый датчик эталонного давления PPCH Quartz Reference Pressure Transducer (Q-RPT)

Ножной переключатель

Дистанционный [ENTER] (Ввод) ножной переключатель

Кабель с интерфейсом RS232 100847

9-контактные, соединения PPC3 COM1- или PPC3-RPM4 длиной 2 м

Резервуар, 402102, 4 л

Наружный резервуар для жидкости

RPM4

Монитор эталонного давления для внешних Q-RPT

PPCH 08-SP

Специальная жидкость

PPC4 07

Специальная калибровка

PPCH 06-01

Корпус (для настольного варианта)

PPCH 05-01

Отметка CE

PPCH 04-02

Версия в единицах СИ
