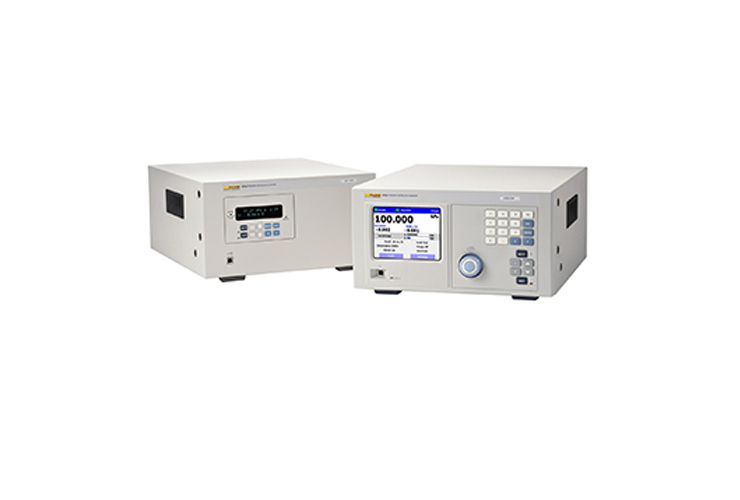

Контроллер давления, калибратор PPC4

Общие сведения

PPC4 – переопределение исключительных характеристик в цифровом калибраторе давления


  • Диапазон расширен до 14 МПа
  • Точность измерений 4 миллионные доли при уменьшении абсолютного давления вплоть до 1 кПа
  • Поддержка одиннадцати языков

А также:

  • Точнейший эталон сравнения
  • Диапазон погрешности 50:1 в чрезвычайно широком диапазоне измерения
  • Открытая архитектура с использованием до четырех внутренних и/или внешних датчиков эталонного давления
  • Расчет и отображение погрешности измерения в реальном масштабе времени

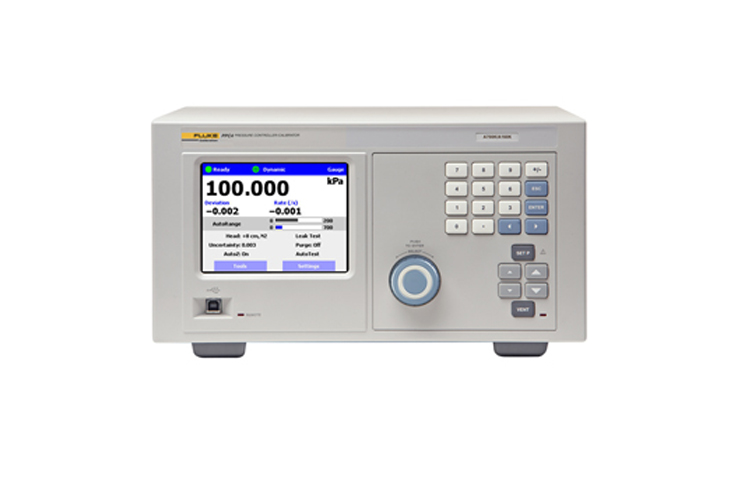

Контроллер-калибратор давления PPC4™ Pressure Controller/Calibrator выпускается в различных конфигурациях от лабораторного стендового прибора до полностью автоматизированного производственного модуля, работающего круглосуточно 7 дней в неделю.


  • Возможность выбора экономичного базового интерфейса или нового расширенного интерфейса для локального пользователя с цветным дисплеем и навигацией методом «указания и щелчка»
  • Новый интерпретатор команд позволяет использовать PPC4 в качестве удобной альтернативы контроллерам в унаследованных испытательных системах без дорогостоящего изменения программного обеспечения.
  • Новый модуль Q-RPT «f class» с полномасштабными функциями по более низкой цене
Функции

Базовый и расширенный варианты контроллера PPC4 включают в себя все функции, присущие современному цифровому калибратору давления


  • Портативный калибратор давления имеет прочный корпус, обеспечивающий применение в мобильных условиях и стандартную транспортировку без специальной упаковки
  • Расширенный пользовательский интерфейс с полной поддержкой на 11 языках
  • Возможность измерения в диапазоне абсолютных давлений от 1 кПа до 14 МПа и наличие широкодиапазонного эталона, применимого и для очень низких уровней давления
  • Точность измерений до ± 4 миллионных долей диапазона Q-PRT, по умолчанию ± 0,005 % диапазона Autoranged
  • Предусмотрено три различных класса измерений Q-RPT, отвечающих различным требованиям пользователя
  • Погрешности измеренных и переданных значений давления вычисляются в реальном масштабе времени и отображаются на локальном и удаленном интерфейсах
  • Модули Q-RPT могут быть размещены на внешнем мониторе RPM4, поэтому нет необходимости транспортировать или удалять контроллер PPC4 для перекалибровки
  • Функция AutoRange оптимизирует и устанавливает параметры измерения, управления и безопасности для конкретного диапазона испытания, запускаемого путем ввода нескольких простых команд
  • Режимы динамического и статического контроля с параметрами, принимаемыми по умолчанию, или вводимые пользователем
  • Общий протокол команд удаленного управления контроллерами давления Fluke Calibration PPC3
  • Разъем USB на передней панели и бесплатное программное обеспечение для реализации полномасштабных функций на базе персонального компьютера
  • Разнообразные варианты удаленного интерфейса, включая порты RS232 и USB на передней панели, IEEE-488.2 или Ethernet и USB-порт на задней панели дополнительно
  • Мгновенное переключение между режимами измерения абсолютных значений, эталона и двунаправленного эталона без калибровки и подключения дополнительных аппаратных средств
  • Мгновенное переключение между режимами контроля и измерения без снятия давления
  • Автоматическое обнуление (AutoZeroing) во время вентиляции при атмосферном давлении
  • Используется 16 единиц давления СИ и США, а также единицы, определяемые пользователем
  • Простой индикатор давления на объекте «готов/не готов» с критериями, настраиваемыми пользователем
  • Автоматическая корректировка высоты гидростатического напора
  • Встроенные программируемые процедуры калибровки с проверкой на соответствие допускам для устройства для тестирования
  • Автоматические процедуры проверки наличия утечек
  • По желанию клиента предлагаются устройства управления клапанами для упрощения проектирования систем
  • Аксессуар «Автоматический самопродувающийся отделитель жидкости» (SPLT) для защиты жидкости от загрязнения
  • Флеш-память для простого и бесплатного обновления встроенного программного обеспечения от flukecal.com
  • …и многое другое
Характеристики
Общие технические характеристики PPC4
Требования к электропитанию  от 100 до 240 В перем. тока, 50/60 Гц, 70 Вт макс. потребление
Температурный диапазон эксплуатации от 15 до 40 °C
Диапазон температур при хранении от –20 до 70 °C
Вибрация В соответствии со стандартом MIL-T-28800D
Масса 16,6 кг
Габариты
PPC4:  19 см В x 35 см Ш x 41 см Г
PPC4-ui: 19 см (В) x 35 см (Ш) x 45 см (Г)
Интерфейсы дистанционной передачи данных  RS232 (COM1, COM2), USB (передняя панель)
Дополнительно: IEEE-488.2 или Ethernet и USB (задняя панель)
Поддерживаемые языки (расширенный пользовательский интерфейс и ПО кабины)  Английский, испанский, итальянский, немецкий, китайский (традиционный), китайский (упрощенный), португальский, русский, французский, чешский и японский
Диапазоны давления  от вакуума до 14 МПа
Рабочая среда Любой чистый, сухой, некоррозионный газ
Давление в линии нагнетания  Максимальное желаемое давление начала открытия +70 кПа
Давление на выходе  Атмосферное или вакуум для давлений ниже 35 кПа приборное
Подсоединение давления
TEST (+), TEST (-) (ТЕСТ (+), ТЕСТ (-)):  1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
SUPPLY (ПОДАЧА):  1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
EXHAUST (ВЫПУСК):  3/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
АТМ:  10-32 UNF (американская унифицированная тонкая резьба)
Ограничения по давлению
Максимальное рабочее испытательное давление:  103 % Hi Q-RPT максимум
Максимальное давление, которое выдерживает порт подачи TEST без повреждения:  115 % Hi Q-RPT максимум
Датчик коммунальной системы (если имеется)
Разрешение:  0,001 % общего диапазона
Точность:  0,1 % общего диапазона

Измерение давления
Время прогрева  Для получения наиболее точных результатов при холодном включении рекомендуется подождать 30 минут, пока температура стабилизируется.
Разрешение До 1 миллионной доли, устанавливается пользователем
Влияние ускорения  ± 0,008 % /g максимум, наихудшая ось. Допускается работа при отклонении на ± 20° от плоскости отсчета без существенного эффекта.
Расчетная годовая стабильность1  ± 0.005 % от показаний (режим приборного или абсолютного измерения с регулярным использованием AutoZero)
Точность2 Полномасштабный эталонный Q-RPT Class
± 0,01 % полного диапазона AutoRanged4
Эталонный Q-RPT Class
± 0,008 % от показаний5
Премиум Q-RPT Class
±0,005 % от показаний7
Погрешность измерения3 Полномасштабный эталонный Q-RPT Class
± 0,015 % полного диапазона AutoRanged4
Эталонный Q-RPT Class
± 0,01 % от показаний6
Премиум Q-RPT Class
± 0,008 % от показаний8

1. Расчетный предел стабильности измерения модуля Q-RPT (k = 2) в течение одного года в предположении регулярного использования функции AutoZero. Функция AutoZero включается автоматически в режиме приборного измерения при вентиляции и выполняет сравнение с барометрическим эталоном в режиме абсолютного измерения. Расчетная стабильность в режиме абсолютного измерения в течение одного года без AutoZ составляет ± (0,005 % диапазона Q-RPT + 0,005 % от показаний).
2. Совместная оценка линейности, гистерезиса, повторяемости. Прибавьте + 1 Па в режиме приборного измерения к показанию Axxx (абсолютное значение) модуля Q-RPT на разрешение и кратковременную стабильность встроенного барометра.
3. Максимальное отклонение показания модуля Q-RPT от истинного значения приложенного давления, включая точность, расчетный годовой предел стабильности, температурный эффект и погрешность калибровки, объединенные и расширенные (k = 2) в соответствии с документом ISO «Guide to the Expression of Uncertainty in Measurement» (Руководство по представлению погрешности измерения).
4. % диапазона AutoRanged, но при условии, что диапазон AutoRanged составляет не менее 30 % диапазона Q-RPT (10 % с BG15K и G15K).
5. ±0,008 % от показаний, находящихся в диапазоне от 30 до 100 % полного диапазона Q-RPT. Менее 30 %; ±0,0024 % полного диапазона Q-RPT.
6. ±0,01 % от показаний, находящихся в диапазоне от 30 до 100 % полного диапазона Q-RPT. Менее 30 %; ±0,0030 % полного диапазона Q-RPT.
7. ±0,005 % от показания, находящегося в диапазоне от 30 до 100 % любого диапазона AutoRanged между 30 и 100 % максимального диапазона Q-RPT. Менее 30 %; ±0,0015 % диапазона AutoRanged или 0,0005 % диапазона Q-RPT в зависимости от того, что больше.
8. ±0,008 % от показания, находящегося в диапазоне от 30 до 100 % любого диапазона AutoRanged между 30 и 100 % максимального диапазона Q-RPT. Менее 30 %; ±0,0024 % диапазона AutoRanged или 0,0007 % диапазона Q-RPT в зависимости от того, что больше.
Примечание.В технической записке 8050TN11 приводится подробное описание погрешностей модуля PPC4 Q-RPT.


Режимы управления давлением и индикация готовности
Статический режим Давление устанавливается в пределах удержания, и в замкнутом испытательном объеме управление отключается.
Давление «готово», если оно находится в пределах удержания и испытание на стабильность завершено успешно.
Динамический режим Давление устанавливается в пределах удержания и постоянно регулируется таким образом, чтобы оно было всегда точно равно заданному значению. Давление «готово», если оно находится в пределах удержания.
Контрольные параметры Пределы удержания, пределы стабильности (значения по умолчанию могут корректироваться пользователем)

Характеристики управления давлением
Точность управления ± 4 миллионные доли диапазона Q-RPT или ± 0,4 миллионной доли диапазона HI Q-RPT, в зависимости от того, что больше.
Наинизшее контролируемое давление в динамическом режиме Приборное: ноль устанавливается при автоматической вентиляции. Наинизшая точка выше или ниже нуля ограничивается только разрешением и точностью измерений модуля Q-RPT. Абсолютное, отрицательное манометрическое: 2 кПа ±0,05 % диапазона Q-RPT или 1 кПа, в зависимости от того, что больше
Предельное давление
(абсолютное, отрицательное манометрическое)
С вариантом низкого предельного давления:
типовое значение 50 Па, зависит от вакуумного насоса и соединений
Без варианта низкого предельного давления:
от 200 до 700 Па в зависимости от вакуумного насоса и соединений
Типовое время готовности заданного давления (0,005 % предела удержания, испытательный объем 50 куб. см) от 15 до 35 с
Время изменения
(от АТМ до всей шкалы при испытательном объеме 50 куб. см)
30 с
Типовой испытательный объем диапазон HI Q-RPT: 0 – 2 МПа: 0 – 1 000 куб. см
диапазон HI Q-RPT: 3,5 – 14 МПа: 0 – 500 куб. см
Модели и принадлежности
Модель Описание
PPC4-ui xxxxy/zzzzy

Контроллер/калибратор PPC4 Controller/Calibrator с современным пользовательским интерфейсом (цвет дисплея, полноценная клавиатура, поворотная ручка, работающая по принципу «указания и щелчка»)


Для настройки:




  • Определите требуемое максимальное управляемое давление (до

    10 МПа)
  • Выберите датчик Q-RPT или универсальный датчик (xxxxx), соответствующий указанному максимальному давлению, и выберите его класс (y):
    • Полномасштабный стандартный Q-RPT
    • Стандартный Q-RPT
    • Первосортный Q-RPT
    • Вспомогательный датчик
  • Если нужно, выберите Lo Q-RPT (zzzz)
    • Полномасштабный стандартный Q-RPT
    • Стандартный Q-RPT
    • Первосортный Q-RPT
  • Выберите варианты
    • Единицы – номинальные диапазоны СИ или США
    • Совместимость CE
    • Удаленный интерфейс – добавить IEEE-488.2

Для получения более подробной информации о возможных вариантах настройки загрузите брошюру по продукту PPC4.

PPC4 xxxxy/zzzzy

Контроллер/калибратор PPC4 Controller/Calibrator с основным пользовательским интерфейсом (2 x 20 символов, 10 клавиш)


Для настройки:




  • Определите требуемое максимальное управляемое давление (до

    10 МПа)
  • Выберите датчик Q-RPT или универсальный датчик (xxxxx), соответствующий указанному максимальному давлению, и выберите его класс
  • Если нужно, выберите Lo Q-RPT (zzzz)
  • Выберите варианты:
    • Единицы – номинальные диапазоны СИ или США
    • Совместимость CE
    • Удаленный интерфейс – добавить IEEE-488.2

Для получения более подробной информации о возможных вариантах настройки загрузите брошюру по продукту PPC4.

Аксессуар Описание
A1.4M

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:1400
Максимальный диапазон (кПа) Измерение:1400

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:200

A100K

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:110
Максимальный диапазон (кПа) Измерение:10

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:16
Максимум

A10M

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:10 000
Максимальный диапазон (кПа) Измерение:10 000

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:1500
Максимальный R

A160K

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:160
Максимальный диапазон (кПа) Измерение:60

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:23
Максимум

A200K

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:200
Максимальный диапазон (кПа) Манометрическое:100

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:30
Максимум

A2M

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:2000
Максимальный диапазон (кПа) Измерение:2000

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:300

A3.5M1

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:3500
Максимальный диапазон (кПа) Измерение:3500

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:500

A350K1

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:350
Максимальный диапазон (кПа) Измерение:250

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:50
Максимум

A700K1, u

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:700
Максимальный диапазон (кПа) Измерение:700

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:100
Максимум

A7M1, u

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:7000
Максимальный диапазон (кПа) Измерение:7000

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:1000

BA100K

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютный:от 7 до 110
Максимальный диапазон (кПа) Измерение:--

Версия в американской системе единиц
Максимальный диапазон (фунтов/кв. дюйм) Абсолютный:от 10,2 до 16

BG15K3

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютное:--
Максимальный диапазон (кПа) Манометрическое:15

Версия в американской системе единиц
Максимальный диапазон (фунт/кв. дюйм) Абсолютное:--
Максимум

G100K2

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютное:--
Максимальный диапазон (кПа) Манометрическое:100

Версия в американской системе единиц
Максимальный диапазон (фунт/кв. дюйм) Абсолютное:--
Максимум

G15K2

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютное:--
Максимальный диапазон (кПа) Манометрическое:15

Версия в американской системе единиц
Максимальный диапазон (фунт/кв. дюйм) Абсолютное:--
Максимум

G200K2

PPC4 Кварцевый датчик опорного давления (Q-RPT)

Версия в системе СИ
Максимальный диапазон (кПа) Абсолютное:--
Максимальный диапазон (кПа) Манометрическое:200

Версия в американской системе единиц
Максимальный диапазон (фунт/кв. дюйм) Абсолютное:--
Максимум

RS232

9 контактов, 2 м для PPC4E COM1 (номер по каталогу 2758335)

BAS-SITE

BAS-SITE COMPASS

BAS-SNGL

BAS-SNGL COMPASS

ENH-SNGL

ENH-SNGL COMPASS

PK-PPC-BG-DVU

Блок удвоенного объема для использования совместно с устройством BG15K Q-RPT (номер по каталогу 3070389)

Комплект для эталонного уровня вакуума, 110 В

VA-PPC/MPC-REF, Вакуумная насосная установка с питанием от 110 В для порта PPC EXHAUST (номер по каталогу 3584473)

Комплект для эталонного уровня вакуума, 220 В

VA-PPC/MPC-REF, Вакуумная насосная установка с питанием от 220 В для порта PPC EXHAUST (220 В) (номер по каталогу 3584486)

RPM4

Монитор эталонного давления для внешних Q-RPT и (или) режима абсолютного измерения AutoZ. (Номер по каталогу 3072483)

SPLT

Самоочищающийся отделитель жидкости для порта PPC4 TEST (номер детали по каталогу 3069823)

Документация

АКЦИИ
