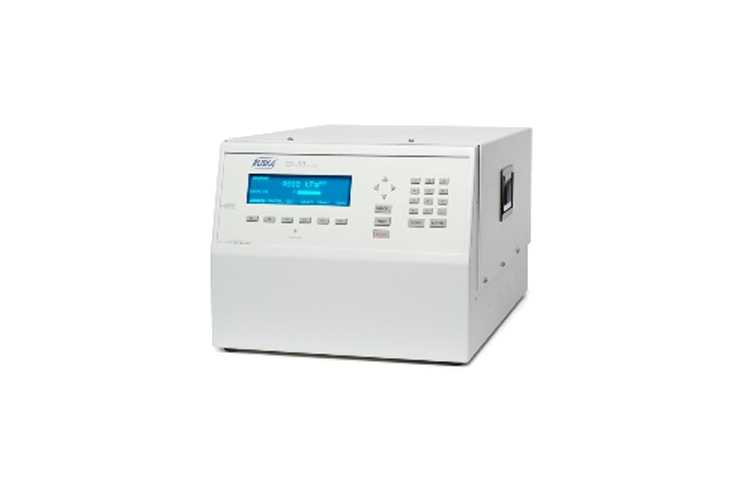

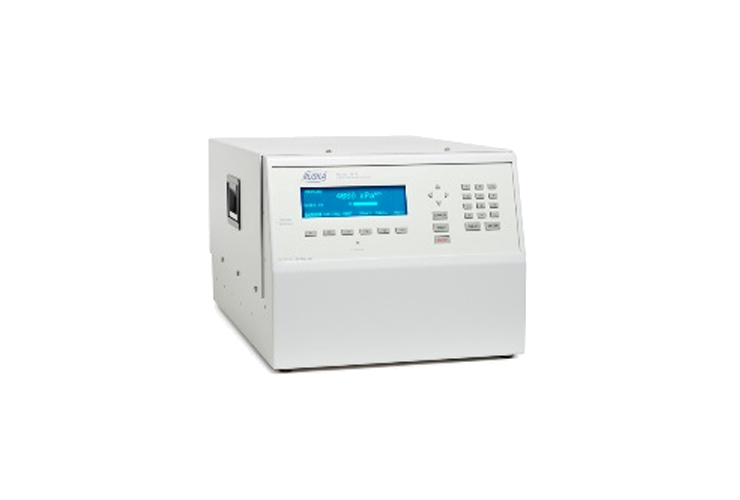

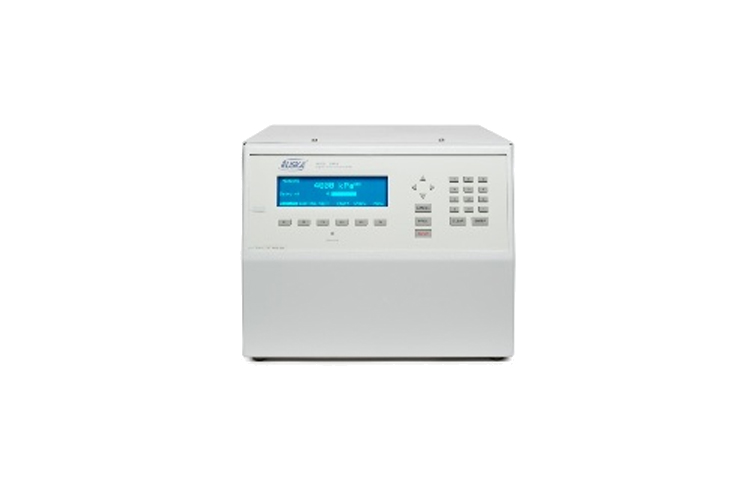

Контроллер гидравлического давления 7615

Общие сведения

Серия 7615 обеспечивает уникальный высокоскоростной способ калибровки и тестирования устройств высокого давления. В устройствах 7615 используется патентованная технология контроля, позволяющая получать заданные значения за 5 секунд или быстрее с барометрической ступенью до 27,6 МПа. Диапазоны давления могут достигать 2750 бар. Устройство совместимо практически с любыми некоррозионными средами под давлением, включая воду, синтетические масла, фторинерт, минеральное масло и другие. Кроме того, модели серии 7615 предлагается в вариантах с тройной шкалой или двумя датчиками, что позволяет получить до 6 диапазонов в одном приборе.


Серия 7615 включает режим быстрого управления, когда заданная величина давления достигается за 5 секунд или быстрее даже при контроле с нагрузкой 50 см³! Такое сочетание скорости, диапазонов давления и совместимости практически с любыми жидкими средами уникально для модели 7615. Модель 7615 станет отличным выбором для автоматизированных систем тестирования срока эксплуатации и усталости, преобразователей с высокой пропускной способностью, таких как датчики и преобразователи направляющей дизельного топлива, автомобильных преобразователей высокого давления, например в тормозных системах, и корпусов дроссельных заслонок в любых системах, требующих в целях безопасности, совместимости или по иным причинам тестирования или калибровки под высоким давлением с использованием жидкой среды. Модель 7615 увеличивает пропускную способность и сокращает расходы за счет скорости и автоматизации без ущерба для эффективности. Помимо быстрого режима, модель 7615 также позволяет работать в нормальном режиме контроля, когда параметры контактов оптимизируются таким образом, чтобы получить максимально быстрое изменение давления при минимальном выбросе.


Функции
  • Диапазоны от 41,5 до 275,8 МПа (от 415 до 2750 бар)
  • Точность до 0,01 % диапазона
  • Высокоскоростной контроль давления
  • Стабильность управления до 0,01 % от полной шкалы
  • Цикличный режим для тестирования усталости и давления
  • Доступен драйвер Labview®
Характеристики
Диапазоны давления
Диапазоны давления 41,5 МПа (415 бар)
70 МПа (700 бар)
103,5 МПа (1035 бар)
140 МПА (1400 бар)
207 МПа (2070 бар)
275 МПа (2750 бар)

Режим тары обеспечивает работу в режиме эталонного давления. Все перечисленные выше диапазоны входят в вариант с тройной шкалой (см. таблицу ниже).

Серию 7615 можно заказать в конфигурации с двумя датчиками. Выберите любые два из указанных ваше диапазонов.

Вариант с тройным диапазоном Все перечисленные выше диапазоны входят в вариант с тройной шкалой и позволяют получить три диапазона в конфигурации с одним датчиком или шесть диапазонов в конфигурации с двумя датчиками. Эффективность каждого выбранного датчика будет соответствовать 0,01 % каждого показания до 140 МПа (1400 бар) и 0,02 % для 207 МПа (2070 бар) и 275 МПа (2750 бар).

Диапазоны тройной шкалы в МПа (фунтах/кв. дюйм (бар))
Полная шкала              Нижняя                    Средняя                      Высокая
41,5 (6000 (415))          14,0 (2000 (140)        28 (4000 (280))          41,5 (6000 (415))
70 (10 000 (700))       20 (3000 (200))        40 (6000 (400))          70 (10 000 (700))
103,5 (15 000 (1035))     30 (5000 (300))        60 (10 000 (600))       103,5 (15 000 (1035))
140 (20 000 (1400))     45 (6000 (450))        100 (12 000 (1000))     140 (20 000 (1400))
207 (30 000 (2070))     70 (10 000 (700))     140 (20 000 (1400))     207 (30 000 (2070))
275 (40 000 (2750))     90 (12 000 (900))     180 (25 000 (1800))     275 (40 000 (2750))

Эксплуатационные качества
Масштаб Диапазоны до 1 400 бар
  • Точность: 0,01 % значения диапазона
  • Стабильность: 0,01 % в год
  • Полная погрешность**: 0,015 % значения диапазона в год

Диапазоны выше 1400 бар

  • Точность: 0,02 % значения диапазона
  • Стабильность: 0,02 % в год
  • Полная погрешность: 0,028 % значения диапазона в год

Погрешность определяется как комбинация эффектов линейности, воспроизводимости, гистерезиса и температурных эффектов во всем диапазоне рабочей температуры от -18 до 50 °C.

Выражение погрешности соответствует рекомендациям руководства по выражению неопределенности в измерениях ISO и включает квадратный корень из суммы квадратов точности, стабильности, температурных эффектов и калибровочного стандарта к двум среднеквадратичным отклонениям (95 %).

Контроль
  • Диапазоны до 1400 бар; 0,01 % максимального значения полной шкалы (FS)
  • Диапазоны выше 1400 бар; 0,02 % максимального значения полной шкалы FS

Нижняя контрольная точка: при управлении от высокого давления к низкому нижняя контрольная точка составляет 27 бар. Возможен сброс давления в приборе до 0.

Дополнительные возможности
Дополнительные возможности Вариант с тройной шкалой
Два датчика
Внешний прокачной клапан
Комплект для монтажа в стойку

Общие характеристики
Подача давления От 690 до 750 кПа (от 6,9 до 7,5 бар) для сухого воздуха @ макс. 150 л/мин
Подключение к контрольным отверстиям Автоклав F250C
Подключение к источнику давления NPTF, 1/4 дюйма
Дисплей Вакуумный люминесцентный, графический
Режим тары Режим тары предназначен для калибровки манометров
Калибровка С каждым прибором предоставляется протокол калибровки, указывающий на соответствие стандартам Национального института науки и техники (NIST). По заказу возможна калибровка по NVLAP в соответствии со стандартом ISO 17025.

Рекомендуемая периодичность калибровок – раз в год.

Электрические параметры От 110 до 220 В перем. тока, 50/60 Гц
Температура Эксплуатация: от -18 до 50 °C
Хранение: от -20 до 50 °C
Влажность Относительная влажность: от 5 до 95 % без конденсации
Габариты (В х Ш х Г) 35,5 x 43 x 66 см
Масса 68 кг
