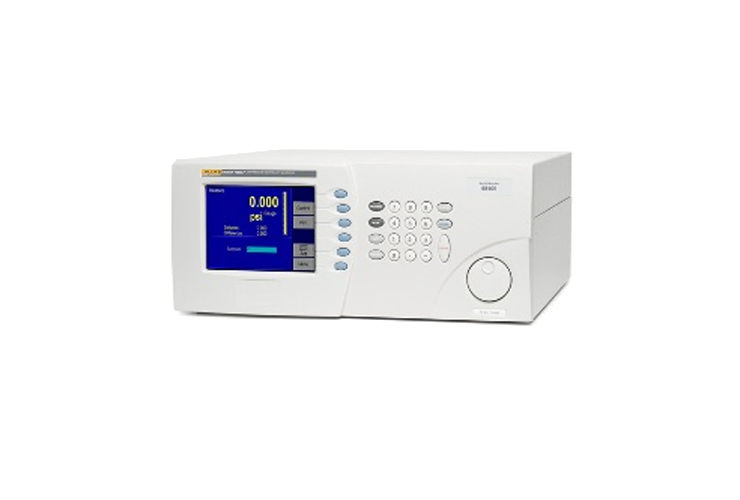

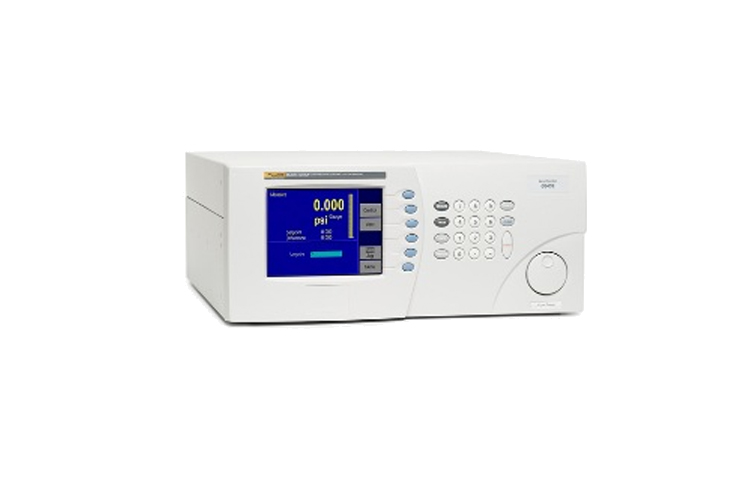

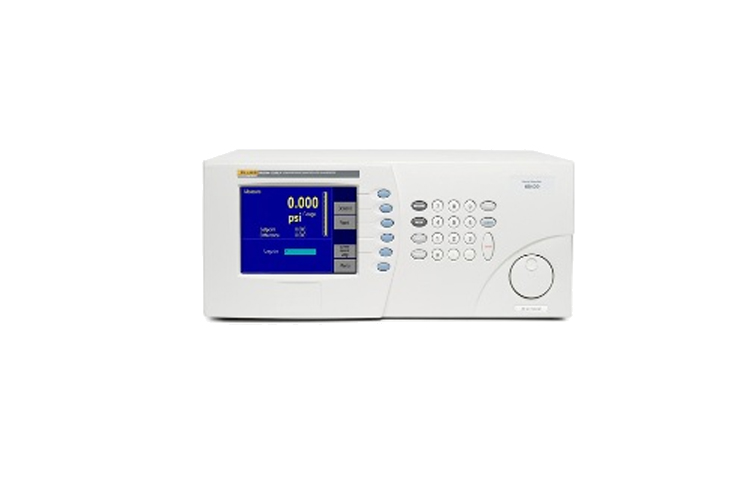

Контроллер-калибратор низкого давления 7250LP

Общие сведения

Цифровой регулятор низкого давления модели 7250LP, входящий в многостороннее семейство серии 7250, предназначен специально для удовлетворения высоких эксплуатационных требований при калибровке датчиков, преобразователей, механических манометров, портативных калибраторо и сменных модулей низкого давления. Для адаптации к сменным модулям устройство 7250LP может работать в режиме как положительного, так и отрицательного избыточного давления.

Устройство доступно в трех различных конфигурациях диапазонов с двумя диапазонами в одном приборе:

  • от 2,5 до 7,5 кПа (от 10 до 30 дюймов вод. ст. или от 25 до 75 мбар)
  • от 5 до 15 кПа (от 20 до 60 дюймов вод. ст. или от 50 до 150 мбар)
  • от 8,7 до 25 кПа (от 35 до 100 дюймов вод. ст. или от 8,7 до 250 мбар)

Устройство 7250LP обеспечивает точность на уровне 0,005 % показаний в пределах от 10 до 100 % максимального диапазона. Например, устройство 7250LP на 2,5 и 7,5 кПа (10 и 30 дюймов вод. ст) обеспечивает точность на уровне 0,005 % показаний при измерении давления от 7,5 кПа до 750 Па (30 до 3 дюймов вод. ст. или от 75 до 7,5 мбар). Изменение диапазонов (как повышение, так и понижение) происходит автоматически и не требует участия оператора. Поскольку в устройстве 7250LP используется действительный дифференциальный датчик, при подключении контрольного отверстия к системе тестирования нежелательных колебаний давления из-за движения воздуха в помещении, вызванного системами отопления, вентиляции и кондиционирования воздуха, не будет.


Функции
  • Точность: 0,005 % показаний
  • Стабильность управления: 0,004 % каждого диапазона
  • Разрешение: до 0,025 Па (0,0001 дюйма вод. ст.)
  • Время достижения заданной величины: < 30 секунд без превышения
  • Периодичность калибровок – раз в год
Характеристики
Диапазоны давления
Модель 7250LP Выберите одну из трех комбинаций диапазонов: от 2,5 до 7,5 кПа (от 10 до 30 дюймов вод. ст. или от 25 до 75 мбар)., от 5 до 15 кПа (от 20 до 60 дюймов вод. ст. или от 50 до 150 мбар) или от 8,7 до 25 кПа (от 35 до 100 дюймов вод. ст. или от 8,7 до 250 мбар)
Дополнительные режимы Вакуум (отрицательное давление)

Другие цифровые регуляторы давления серии 7250 предлагаются в самых разных диапазонах от 3,5 кПа до 20,7 МПа (от 5 до 3000 фунтов/кв. дюйм или от 350 мбар до 207 бар).

Эксплуатационные качества
Точность 0,005 % показаний в пределах от 10 до 100 % полной шкалы. Систематическая погрешность: 0,005 от 10 % полной шкалы в пределах от 0 до 10 % полной шкалы


Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем температурном диапазоне эксплуатации.


Выражение точности (погрешности) соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO.



Стабильность 0,00755 показаний в год
Стабильность управления Активный режим: 0,004 % каждого диапазона. Пассивный режим: нет дополнительной погрешности
Разрешение отображаемых значений Выбирается пользователем, до 1:1 000 000
Реакция на управление Оптимизирована для нагрузки 82 см3 (5 куб. дюймов) (входит в модель 7250LP)

Максимальная нагрузка: 500 см3 (30 куб. дюймов)
Погрешность отрицательного эталона (опция) 7250LP: 0,005 % показаний в пределах 10 от 100 % of полной шкалы

Общая погрешность
Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. Диапазон от 2,5 до 7,5 кПа (от 10 до 30 дюймов вод. ст. или от 25 до 75 мбар)

0,009 % показаний или 0,037 Па (0,00015 дюйма вод. ст.)


Диапазон от 5 до 15 кПа (от 20 до 60 дюймов вод. ст. или от 50 до 150 мбар)

0,009 % показаний или 0,075 Па (0,0003 дюйма вод. ст.)


Диапазон от 8,7 до 25 кПа (от 35 до 100 дюймов вод. ст. или от 8,7 до 250 мбар)

0,009 % показаний или 0.1245 Па (0,0005 дюйма вод. ст.)






Общие характеристики
Дисплей TFT, VGA, активная матрица, 163 мм (6,4 дюйма) разрешение 640 x 480, 65 000 цветов
Температура Эксплуатация: от 18 до 36 °C

Хранение: от -20 до 70 °C
Влажность Относительная влажность: от 5 до 95 % без конденсации
Габариты (В х Ш х Г) Все версии: 178 x 419 x 483 мм (7 x 16,5 x 19 дюймов)
Масса Модель 7250/7250i: 7,7 кг (17 фунтов)

Модель 7250xi: 9 кг (20 фунтов)
Контрольный порт и подключение калибратора Гнездо NPT 1/4 дюйма
Время прогрева От 2 до 3 часов, можно оставлять на неопределенное время
Рабочая среда под давлением Азот или чистый сухой воздух
Модели и принадлежности
Модель Описание
7250LP

Цифровой калибратор давления в диапазоне низкого давления

Аксессуар Описание
G3P7250LP-ACR

Three-Year Gold CarePlan with annual accredited calibration, Instrument covered:  RUSKA 7250LP, Pressure Controller/Calibrator

G5P7250LP-ACR

Five-Year Gold CarePlan with annual accredited calibration, Instrument covered:  RUSKA 7250LP, Pressure Controller/Calibrator

S3P7250LP-ACR

Three-Year Silver Care Plan with annual accredited calibration, Instrument covered: RUSKA 7250LP, Pressure Controller/Calibrator

S5P7250LP-ACR

Five-Year Silver Care Plan with annual accredited calibration, Instrument covered: RUSKA 7250LP, Pressure Controller/Calibrator

SCP7250LP-ACR

One-Year Silver Care Plan with annual accredited calibration, Instrument covered: Ruska 7250LP, Pressure Controller/Calibrator
