6241/6242 Комплекты контроллера давления газа PPC4E

Общие сведения

Простое и законченное решение для газовой калибровки


Комплекты контроллера давления газа Fluke Calibration 6241 и 6242 PPC4E включают модели PPC4E, охватывающие широкий спектр нагрузок, в сочетании с аксессуарами, необходимыми для полной калибровки системы. В комплект входит самоочищающийся брызгоуловитель Fluke Calibration SPLT, выполняющий захват влаги в испытательной линии и автоматическую очистку для предотвращения загрязнения PPC4E. Это позволяет избежать ошибок и защищает ваши инвестиции. Также в комплект входит аппаратура и испытательная станция с фитингом быстрого соединения для крепления тестируемого устройства. В комплекты 6241 и 6242 входит аппаратура для законченной калибровки газовой системы.


  • Точное измерение давления и автоматический контроль с диапазоном от ± 15 кПа до 14 МПа
  • Режимы манометрического, абсолютного и отрицательного давления (вакуум) на большинстве моделей
  • Наличие различных режимов (абсолютный, манометрический и двусторонний манометрический), способных обеспечить понятные годовые измерительные спецификации без дополнительного оборудования, специальной калибровки или операций обслуживания
  • Одногодичная точность ± 0,02 % в любом выбранном диапазоне Autorange и с диапазоном Autorange на уровне 1 % полной шкалы устройства. Точность до 100:1 ± 0,02 % измерения, а диапазон измерения может действительно быть реализован при помощи одного калибратора
  • В комплект входит самоочищающийся брызгоуловитель для автоматической защиты PPC4E от загрязнения системы
  • AutoTest™, AutoRange, индикатор «готов/не готов», ступенчатое измерение уставки, отображение погрешности показаний в реальном времени, удаленные интерфейсы RS-232 и IEEE-488.2 и другие передовые функции, которые облегчат тестирование, повысят уровень безопасности и предотвратят ошибки калибровки и повреждения оборудования
  • Быстрое подключение испытательного стенда и соединение для подключения к тестируемому устройству
  • Стандартный цветной графический пользовательский интерфейс с поддержкой 11 языков

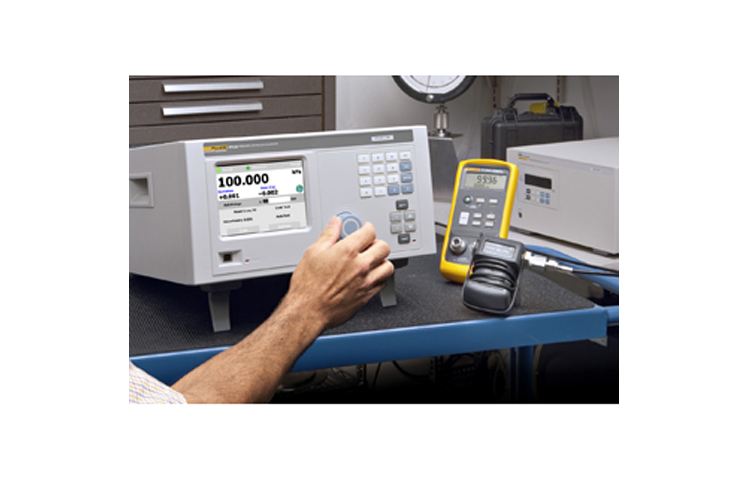

Функции

Великолепная производительность и широкий диапазон в одном приборе


Fluke Calibration PPC4E является последней моделью в серии контроллеров/калибраторов PPC, обеспечивающих чрезвычайно широкий охват диапазона давления на уровне производительности, который позволит выполнить часто встречающиеся задачи калибровки. Простая калибровка преобразователей, датчиков, реле давления, индикаторов, барометров и аналоговых и цифровых манометров с использованием цветного графического пользовательского интерфейса и расширенных возможностей.


Номинальная погрешность показаний PPC4E составляет ± 0,02 % диапазона AutoRanged. Функция AutoRange позволяет быстро и легко привести производительность PPC4E в соответствие с имеющимися требованиями. Вы пытаетесь решить, удастся ли обеспечить лучшее покрытие, приобретая калибратор на 2,07 МПа или 1,10 МПа? Что делать, если позднее вам потребуется откалибровать устройство на 1,38 МПа? С PPC4E это не имеет значения — точность основана на любом диапазоне AutoRanged, введенном вами, пока он находится в пределах диапазона измерения прибора:


  • модели PPC4E, диапазон измерения 10:1 (0,02 % любого диапазона AutoRanged до 10 % полной шкалы диапазона давления PPC4E);
  • модели PPC4EX, диапазон измерения 100:1 (0,02 % любого диапазона AutoRanged до 1 % полной шкалы диапазона давления PPC4E).

Что делать, если к вам поступает барометр для калибровки? …или вакуумметр? PPC4E позволит выполнить такую калибровку. Все модели (кроме PPC4E 15K) включают возможность работы с абсолютным и отрицательным давлением (вакуумом). Некоторые модели PPC4E также обеспечивают отличный охват операций с диапазонами отбора давления (дюймы водного столба, мбар). Благодаря нескольким режимам давления и возможности регулирования в очень широком диапазоне, один контроллер PPC4E может эффективно заменить несколько контроллеров, калибраторов или даже газовых грузопоршневых манометров и грузопоршневых манометров со сферическим поршнем. Выбирайте знаменитую надежность и точность контроллера давления Fluke Calibration PPC4E и наслаждайтесь отличным качеством и отдачей от инвестиций.


Характеристики
Общие технические характеристики
Время прогрева Не требуется. Для наилучших результатов рекомендуется 30-минутный интервал температурной стабилизации после холодного запуска.
Разрешение До 1 миллионной доли, устанавливается пользователем
Требования к электропитанию Переменное напряжение от 100 до 240 В (–15 %, +10 %), 50–60 Гц, максимальная потребляемая мощность 70 В·А
Температурный диапазон эксплуатации от 10 до 40 °C
Масса 16,6 кг
Габариты 19 см (В) x 35 см (Ш) x 45 см (Г)
Интерфейсы дистанционной передачи данных RS232 (COM1, COM2), IEEE-488.2, USB (на передней панели, только для загрузки встроенного ПО)
Рабочая среда Любой чистый, сухой, некоррозионный газ

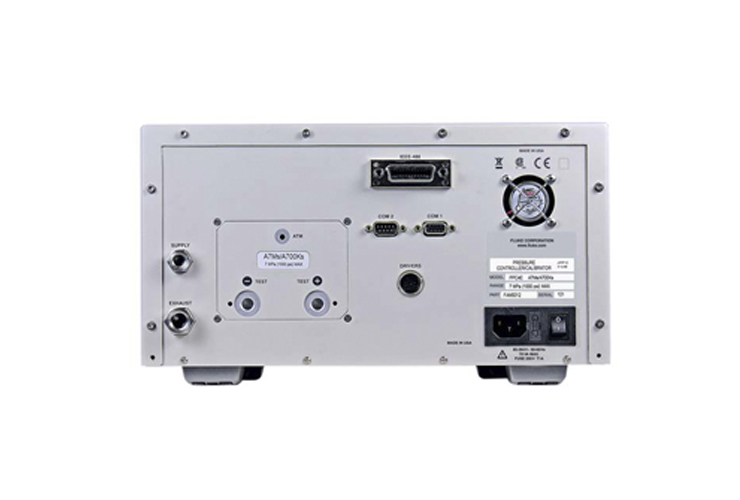

Подсоединение давления
TEST (+), TEST (–) (ТЕСТ (+), ТЕСТ (–)): 1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
SUPPLY (ПОДАЧА): 1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
EXHAUST (ВЫПУСК): 3/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
АТМ: 10-32 UNF (американская унифицированная тонкая резьба)

Погрешность измерений PPC4E (включает точность и годовую стабильность)1,2
PPC4EX 14M Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: 140

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,1
Минимальный диапазон AutoRanged [кПа]2: 140

PPC4E 14M Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: 1400
Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 1
Минимальный диапазон AutoRanged [кПа]2: 1400
PPC4EX 7M Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: 70

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,05
Минимальный диапазон AutoRanged [кПа]2: 70

PPC4E 7M Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: 700

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,5
Минимальный диапазон AutoRanged [кПа]2: 700

PPC4EX 1.4M Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: 14

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,014
Минимальный диапазон AutoRanged [кПа]2: 70

PPC4E 1.4M Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: 140

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,1
Минимальный диапазон AutoRanged [кПа]2: 140

PPC4EX 100K Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: ± 1

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,014
Минимальный диапазон AutoRanged [кПа]2: 70

PPC4E 100K Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: ± 10

Абсолютная погрешность1,4
% от диапазона AutoRanged: 0,02
Постоянная (кПа): 0,014
Минимальный диапазон AutoRanged [кПа]2: 70

PPC4E 15K Манометрическая погрешность1,3
% от диапазона AutoRanged: 0,02
Минимальный диапазон AutoRanged [кПа]2: ± 1,5

  1. Максимальное отклонение показания модуля RPT от истинного значения приложенного давления, включая точность, расчетный годовой предел стабильности, температурный эффект и погрешность калибровки, объединенные и расширенные (k=2) в соответствии с документом ISO «Guide to the Expression of Uncertainty in Measurement» (Руководство по представлению погрешности измерения).
  2. В диапазонах AutoRange ниже минимального погрешность диапазона AutoRange равна значению погрешности при минимальном диапазоне AutoRange.
  3. Манометрическая погрешность определяется в процентах от диапазона AutoRanged. Например, при диапазоне AutoRanged, равном 3 500 кПа, в модели PPC4E 7M погрешность будет равна: (0,02 % * 3 500 кПа) = 0,35 кПа.
  4. Абсолютная погрешность равна сумме процентной доли диапазона AutoRanged и константы, учитывающей дрейф нуля. Например, при диапазоне AutoRanged, равном 80 кПа, в модели PPC4EX 100K погрешность будет равна: (0,02 % * 80 кПа + 0,014 кПа) = 0,03 кПа.

Встроенный барометр


Встроенный барометр используется только для измерения колебаний атмосферного давления для динамической компенсации абсолютного смещения атмосферного давления модуля RPT в манометрическом режиме измерений в моделях серии PPC4E, отличных от PPC4E 15k.


Встроенный барометр
Время прогрева Не требуется
Диапазон 70–110 кПа
Разрешение 0,001 % общего диапазона
Точность
Расчетная стабильность
0,1 % общего диапазона
0,05 кПа/год

Характеристики регулировки давления
Точность управления PPC4E:
± 0,0006 % от диапазона контроллера

PPC4EX:
± 0,0006 % от диапазона контроллера (диапазон AutoRanged >10 % диапазона контроллера)
± 0,00006 % от диапазона контроллера (диапазон AutoRanged >10 % диапазона контроллера)

Нижний предел регулируемого давления
(манометрический режим)
Ноль устанавливается при автоматической вентиляции. Нижняя точка выше или ниже нуля ограничивается только разрешением модуля RPT и точностью регулировки.
Нижний предел регулируемого давления
(абсолютный и отрицательный манометрический режимы)
1 кПа абсолютное или эквивалентное манометрическое, для всех моделей, кроме PPC4E 7M и PPC4E 14M

3,5 кПа для PPC4E 7M

7 кПа для PPC4E 14M

Предельное давление
(абсолютное, отрицательное манометрическое)
Зависит от вакуумного насоса и соединений
200–700 Па абсолютное (2–7 мбар) или эквивалентное манометрическое
Типичное время установки давления
(предел удержания: 0,005 %, тестовый объем: 50 куб. см)
15–30 с
Время изменения
(от АТМ до всей шкалы при испытательном объеме 50 куб. см)
30 с
Типовой испытательный объем 0–1000 куб. см для диапазона контроллера, равного 1,4 МПа
или менее
0–500 куб.см для диапазона контроллера, большего чем 1,4 МПа
Предел удержания по умолчанию при динамической регулировке ± 0,01 % от текущего диапазона
Модели и принадлежности
Модель Описание
6241-15K

PPC4E — комплект контроллера давления газа с PPC4E 15K, от ±1,5 до ±15 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



6241-100K

PPC4E — комплект контроллера давления газа с PPC4E 100K, от ±10 до ±100 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



6241-1.4M

PPC4E — комплект контроллера давления газа с PPC4E 1,4М, от 140 до 1400 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



6241-7M

PPC4E — комплект контроллера давления газа с PPC4E 7М, от 700 до 7000 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.
6242-100K

PPC4E — комплект контроллера давления газа с PPC4EX 100K, от ± 1 до ± 100 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



6242-1.4M

PPC4E — комплект контроллера давления газа с PPC4EX 1,4М, от 14 до 1400 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



6242-7M

PPC4E — комплект контроллера давления газа с PPC4EX 7М, от 70 до 7000 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



6242-14M

PPC4E — комплект контроллера давления газа с PPC4EX 14М, от 140 до 14 000 кПа

Включает в себя:

  • контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
  • ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
  • устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.



Аксессуар Описание
Кейс

Жесткий литой транспортный кейс многократного использования (изделие № 3338097)

Комплект для монтажа в стойку

Комплект для монтажа в стандартную 48,3 см (19 дюймов) стойку

PK-PPC-BG-DVU

Блок удвоенного объема для использования совместно с устройством BG15K Q-RPT (номер по каталогу 3070389)

Комплект для эталонного уровня вакуума, 220 В

Вакуумная насосная установка для порта PPC EXHAUST. Включает соединения (номер по каталогу 3584486)

Программа COMPASS for Pressure

Программное обеспечение для автоматизации испытаний, регистрации данных, составления отчетов и управления ресурсами

RS232

9 контактов, 2 м для PPC4E COM1 (номер по каталогу 2758335)
