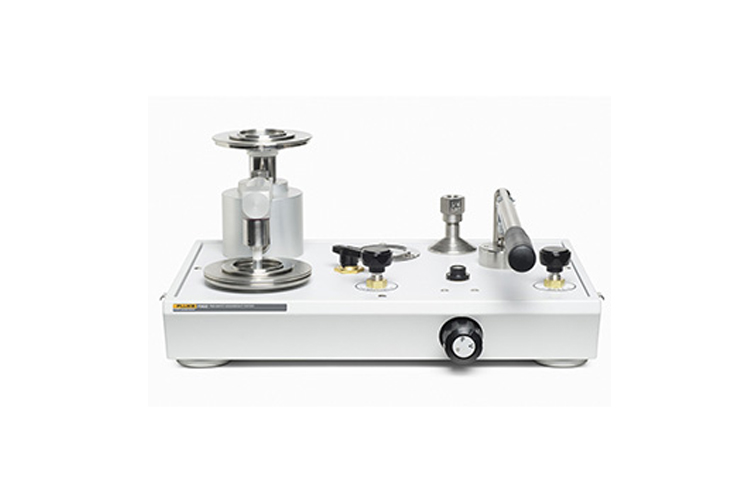

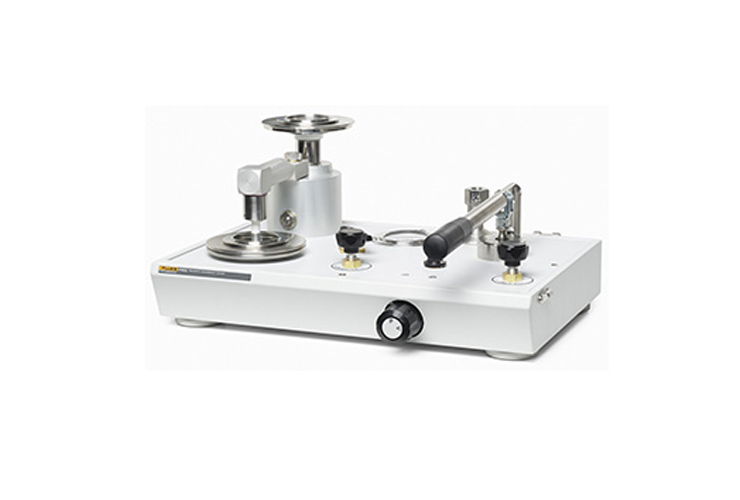

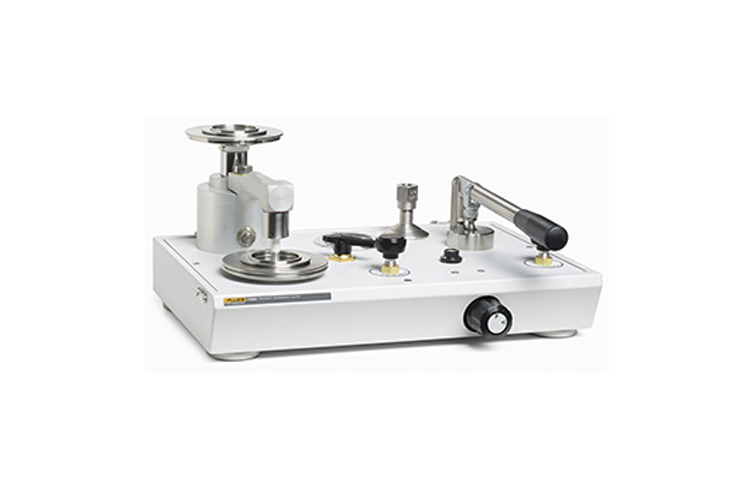

Пневматические грузопоршневые манометры P3000

Общие сведения

Эти универсальные приборы обеспечивают калибровку в диапазоне от 3 до 100 кПа (от 0,03 до 1 бар) для вакуума и от 20 кПа до 3,5 МПа (от 0,2 до 35 бар) с помощью сверхточного, но простого в использовании первичного эталона. Перевод устройства из режима давления в режим вакуума осуществляется с помощью селекторного клапана, и замена поршней не требуется. Устройства производятся в соответствии с высочайшими стандартами и с сертификацией точности по эталонам Лабораторий международных стандартов, такими как Национальный институт науки и техники (NIST). Пневматические стандарты типа поршень-цилиндр обеспечивают высокую стабильность, воспроизводимость и точность измерений. Для формирования давления и вакуума может быть по заказу добавлен встроенный ручной насос.
Функции
  • Стандартная точность 0,015 % от показаний (опционально 0,008 %)
  • Вакуум: от 3 до 100 кПа (от 0,03 до 1 бар)
  • Давление: 20 кПа до 3,5 МПа (от 0,2 до 35 бар)
  • Возможно измерение в дюймах вод. ст. и в мбарх
  • Немагнитные грузы из нержавеющей стали серии 3
  • Устройства могут быть приведены в соответствие с региональными стандартами силы тяжести FOC
Характеристики
Точность
Точность* ±0,015 % показаний (по заказу ± 0,008 %)

*Точность определяется как % показаний от 10 до 100 % диапазона поршня при использовании в соответствии с поправками, указанными в поверочном сертификате. Менее 10 % ± (класс точности) х 10 % диапазона поршня.

Масса и материалы поршневой пары
Эталонный утяжелитель Немагнитная аустенитная нержавеющая сталь серии 3
Весовая плотность 7,8 г/см³
Дополнительные разновесы Алюминий, обработанный специальным горячим раствором
Весовая плотность 2,7 г/см³
Модели P3011, P3012, P3013, P3022, P3023, P3025 (V) Материал поршня:                   керамика
Материал цилиндра:               мартенситная сталь
Коэффициент расширения: 11 миллионных долей / °C
Модели P3014, P3015, P3025 (P) P3031, P3032 (P & V) Материал поршня:                   карбид вольфрама
Материал цилиндра:               мартенситная сталь
Коэффициент расширения: 16,5 миллионных долей / °C
Модель P3016 Материал поршня:                   карбид вольфрама
Материал цилиндра:               карбид вольфрама
Коэффициент расширения: 11 миллионных долей / °C

Общие характеристики
Адаптеры контрольных отверстий 1/8, 1/4, 3/8 и ½ NPT или BSP
Масса прибора 11 кг
Габариты прибора (Ш х Г х В): 17,5 x 12 x 8,5
Масса набора утяжелителей (типовая) 29,5 кг

Минимальные стандартные привесы
P3012, P3022 (давление) 250 Па (5 мбар)
P3013, P3023 (давление) 500 Па (10 мбар)
P3014, P3015, P3025 (давление) 10 кПа (0,1 бар)
P3016, P3031, P3032 10 кПа (0,1 бар)
P3011, P3022, P3023, P3025 (вакуум) 1 кПа (10 мбар)

Дополнительные разновесы
P3014, P3015, P3025 (давление) 1 кПа (0,01 бар)

Встроенные ручные насосы
Режим давления Максимальное давление – 2 МПа (20 бар)
Режим вакуума До 90 % вакуума

Рабочая среда для моделей с жидкостной смазкой
55-655 минеральное масло (стандарт)
Krytox для систем без активного сжигания кислорода (по заказу)

Дополнительные возможности
Программное обеспечение PressCal Программное обеспечение на базе Windows, позволяющее пользователям легко применять все необходимые поправки для улучшения качества работы грузопоршневого манометра. После этого данные калибровки сохраняются и (или) используются для автоматического создания поверочного сертификата. Программное обеспечение PressCal входит в стандартный комплект приборов с погрешностью 0,008 %.
Krytox Рабочая среда для пневматических моделей с жидкой смазкой.
Модели и принадлежности
Модель Описание
P3012-KPA-P

Модель одного давления P3000 Series Single Pressure Model
С воздушным управлением – одиночный PCU
Диапазон давления от 1,5 до 100 кПа

P3012-MBAR-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 15 до 1 000 мбар

P3012-INH20-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления 99,6 кПа (1 016 см вод. ст.)

P3013-KPA-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 3 до 200 кПа

P3013-MBAR-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 30 до 2 000 мбар

P3013-INH20-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 3 до 199 кПа (от 30,48 до 2 032 см вод. ст.)

P3014-BAR-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 0,2 до 10 бар

P3014-KGCM2-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 0,2 до 10 кгс/см²

P3014-PSI-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 20,7 до 1 034 кПа

P3014-KPA-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 20 до 1 000 кПа

P3014-MPA-P

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 0,02 до 1 МПа

P3015-BAR-P*

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 0,2 до 35 бар


* -P указывает на то, что встроенный насос является опцией



P3015-KGCM2-P*

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 0,2 до 35 кгс/см²


* -P указывает на то, что встроенный насос является опцией



P3015-PSI-P*

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 20,7 до 3 447 кПа


* -P указывает на то, что встроенный насос является опцией



P3015-KPA-P*

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 20 до 3 500 кПа


* -P указывает на то, что встроенный насос является опцией



P3015-MPA-P*

Модель одного давления P3000 Series Single Pressure Model

С воздушным управлением – одиночный PCU

Диапазон давления от 0,02 до 3,5 МПа


* -P указывает на то, что встроенный насос является опцией



P3011-KPA-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С вакуумным управлением – одиночный PCU

Диапазон вакуума от 3 до 100 кПа


* -P указывает на то, что встроенный насос является опцией



P3011-MBAR-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С вакуумным управлением – одиночный PCU

Диапазон вакуума от 30 до 1 000 мбар


* -P указывает на то, что встроенный насос является опцией



P3011-INHG-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С вакуумным управлением – одиночный PCU

Диапазон вакуума от 3,39 до 102 кПа (от 2,54 до 76,2 см рт. ст.)


* -P указывает на то, что встроенный насос является опцией



P3011-MMHG-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С вакуумным управлением – одиночный PCU

Диапазон вакуума от 4 до 101 кПа (от 30 до 760 мм рт. ст.)


* -P указывает на то, что встроенный насос является опцией



P3022-KPA-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 1,5 до 100 кПа

Диапазон вакуума от 3 до 100 кПа


* -P указывает на то, что встроенный насос является опцией




P3022-MBAR-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 15 до 1 000 мбар

Диапазон вакуума от 30 до 1 000 мбар


* -P указывает на то, что встроенный насос является опцией




P3022-INH20-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 1,2 до 100 кПа (от 5 до 400 дюймов вод. ст.)

Диапазон вакуума от 3,39 до 102 кПа (от 2,54 до 76,2 см рт. ст.)


* -P указывает на то, что встроенный насос является опцией




P3023-4-KPA*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 3 до 200 кПа

Диапазон вакуума от 3 до 100 кПа


* -P указывает на то, что встроенный насос является опцией




P3023-MBAR-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 30 до 2 000 мбар

Диапазон вакуума от 30 до 1 000 мбар


* -P указывает на то, что встроенный насос является опцией




P3023-INH20-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 3 до 199 кПа (от 30,48 до 2 032 см вод. ст.)

Диапазон вакуума от 3,39 до 102 кПа (от 2,54 до 76,2 см рт. ст.)


* -P указывает на то, что встроенный насос является опцией




P3025-BAR-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 0,2 до 35 бар

Диапазон вакуума от 30 до 1 000 мбар


* -P указывает на то, что встроенный насос является опцией




P3025-KGCM2-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 0,2 до 35 кгс/см²

Диапазон вакуума от 4 до 101 кПа (от 30 до 760 мм рт. ст.)


* -P указывает на то, что встроенный насос является опцией




P3025-PSI-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 0,2 до 35 кгс/см²

Диапазон вакуума от 4 до 101 кПа (от 30 до 760 мм рт. ст.)


* -P указывает на то, что встроенный насос является опцией




P3025-KPA-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 20 до 3 500 кПа

Диапазон вакуума от 3 до 100 кПа


* -P указывает на то, что встроенный насос является опцией




P3025-MPA-P*

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model

С воздушным управлением – двойной PCU

Диапазон давления от 0,02 до 3,5 МПа

Диапазон вакуума от 3 до 100 кПа


* -P указывает на то, что встроенный насос является опцией




P3031-BAR
P3031-KGCM2
P3031-PSI
P3031-KPA
P3031-MPA
P3032-BAR
P3032-KGCM2
P3032-PSI
P3032-KPA
P3032-MPA

Аксессуар Описание
Наборы адаптеров: метрические 5540 Metric и 5541 BSP

P5540 – метрическая резьба
M14 x 1,5, M20 x 1,5, BSP 1/8 и 1/4

P5541 – BSP
BSP 1/8, 1/4, 3/8 и 1/2

P5542 NPT
NPT 1/8, 1/4, 3/8 и 1/2

Грязевлагоуловитель P5531 DInt/Moisture Trap

Диапазон давления: от 0 до 3,5 МПа

Грязе- и влагоуловитель обеспечивают эффективную защиту от перехода влаги и грязи от тестируемого устройства на чувствительный поршневый цилиндр грузопоршневого манометра. Они на дают частицам грязи или жидкости из тестируемого устройства попасть в систему грузопоршневого манометра и предотвращают простои в связи с обслуживанием и ремонтом. Такие уловители, предназначенные для работы в вертикальном положении, легко разбирать и чистить.

Для простоты подключения приборов в таком устройстве, предназначенном для монтажа непосредственно на грузопоршневой манометр и имеющем акриловый резервуар, обеспечивающий видимость загрязнений, используются стандартные адаптеры контрольных отверстий.

Грязевлагоуловитель P5532 Dirt/Moisture Trap

Диапазон давления: от 0 до 21 МПа (210 бар)
Грязе- и влагоуловитель обеспечивают эффективную защиту от перехода влаги и грязи от тестируемого устройства на чувствительный поршневый цилиндр грузопоршневого манометра. Они на дают частицам грязи или жидкости из тестируемого устройства попасть в систему грузопоршневого манометра и предотвращают простои в связи с обслуживанием и ремонтом. Такие уловители, предназначенные для работы в вертикальном положении, легко разбирать и чистить.

В версии для высокого давления для целей безопасности предусмотрен алюминиевый центральный резервуар и стандартные адаптеры для контрольных отверстий.

Угловой адаптер P5543 Angle Adapter

Для калибровки датчиков с подачей давления через заднюю панель (например, датчиков с креплением на панели) в соответствующем рабочем положении необходимо использовать угловой адаптер. Угловой адаптер с помощью стандартных адаптеров для манометров позиционирует манометры под углом 90º. Максимальное рабочее напряжение данного устройства составляет 10 000 фунтов на кв. дюйм (700 бар).

Стойка для двух измерителей P5544 Two Gauge Stand

Адаптер подключается непосредственно к контрольному отверстию калибратора и позволяет калибровать сразу два устройства или подключать эталонный испытательный прибор. Максимальное рабочее давление – 70 МПа (700 бар).

Приспособление для снятия и установки стрелок манометров P5551 Pointer Remover/Punch

Данный прибор предназначен для быстрого удаления и соответствующей переборки указателя манометра.
