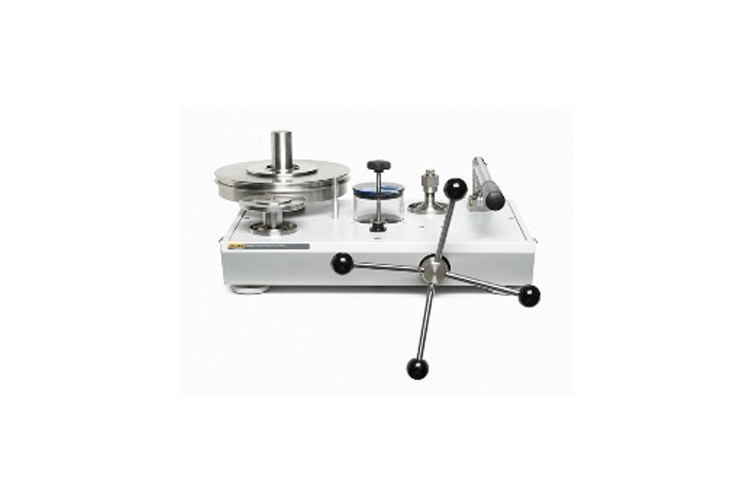

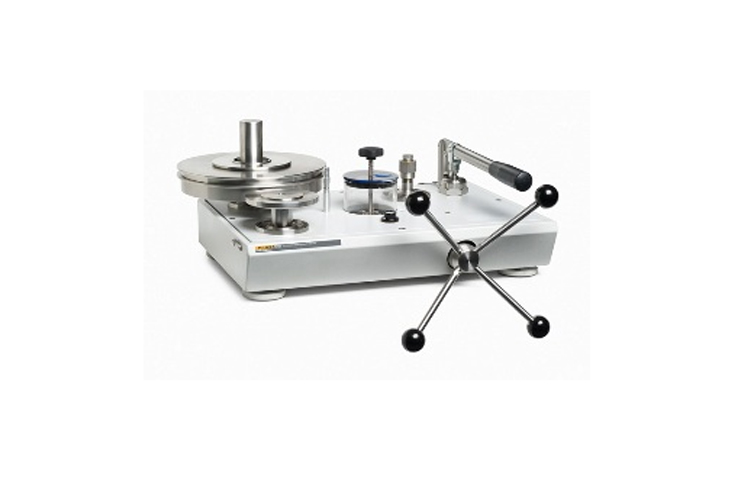

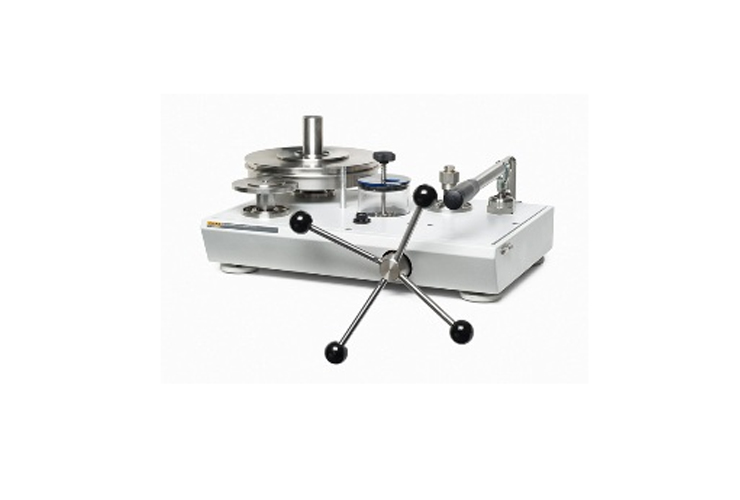

Гидравлические грузопоршневые манометры P3100

Общие сведения
С целью расширения рабочего диапазона грузопоршневой манометр P3100 выпускается в вариантах с одним или двумя поршнями. В качестве единиц измерения могут использоваться МПа, фунты/кв. дюйм, бар, кгс/см². Эти надежные приборы демонстрируют высокую точность, скорость и простоту использования. Устройства отличаются встроенным заливным насосом для систем большого расхода, индикаторами хода поршней и высокачественным винтовым прессом для точного контроля давления.
Функции
  • Диапазоны давлений до 4 000 бар
  • Стандартная точность 0,015 % от показаний (опционально 0,008 %)
  • Один или два поршня
  • Встоенные ручные насосы в стандартной комплектации
  • Монтированный спиртовой уровень с регулируемой опорой
  • Устройства могут быть приведены в соответствие с региональными стандартами силы тяжести FOC
Характеристики
Диапазоны давления
Масляный наполнитель Диапазоны до 1 400 бар

Точность
Точность* ±0,015 % показаний (по заказу ± 0,008 %)
*Точность определяется как % показаний от 10 до 100 % диапазона поршня при использовании в соответствии с поправками, указанными в поверочном сертификате. Менее 10 % ± (класс точности) х 10 % диапазона поршня.

Материалы
Эталонный утяжелитель Немагнитная аустенитная нержавеющая сталь серии 3
Весовая плотность 7,8 г/см³
Дополнительные разновесы Алюминий, обработанный специальным горячим раствором
Весовая плотность 2,7 г/см³
Материал поршня Карбид вольфрама с никелевой связкой
Плотность – 15 г/см³
Материал цилиндра Закаленная мартенситная сталь
Карбид вольфрама (давление воды более 3,5 МПа (35 бар)
Коэффициенты теплового расширения Масляный поршень/цилиндр – 16,5 миллионных долей / °C
Вода (более 3,5 МПа (35 бар) – 11 миллионных долей / °C

Общие характеристики
Адаптеры контрольных отверстий 1/8, 1/4, 3/8 и ½ NPT или BSP
Масса прибора 16 кг
Габариты прибора (Ш х Г х В): 17,5 x 12 x 8,5
Масса набора утяжелителей (типовая) 36 кг
Объем резервуара 150 см³
Рабочий объем винтового пресса 5,5 см³
Рабочий объем насоса 4,7 см³ на ход
Материалы уплотнительного кольца Бутадиенакрилонитрильный каучук в стандартной комплектации, Viton и EPDM по заказу

Привесы
Минимальные стандартные привесы До 3,5 МПа (35 бар): 10 кПа (0,1 бар)
От 3,5 до 35 МПа (от 35 до 350 бар): 100 кПа (1 бар)
От 35 до 140 МПа (от 350 до 1400 бар): 200 кПа (2 бар)
Модель P3112: 10 кПа (0,1 бар)
Дополнительные разновесы До 3,5 МПа (35 бар): 1 кПа (0,01 бар)
От 3,5 до 35 МПа (от 35 до 350 бар): 10 кПа (0,1 бар)
От 35 до 140 МПа (от 350 до 1400 бар): 20 кПа (0,2 бар)

Рабочая жидкость
Минеральное масло Веретенное масло Shell 22, по нашей классификации 55–655, вязкость 40 сантистокс при 20 °C

Дополнительные возможности
Программное обеспечение PressCal Программное обеспечение на базе Windows, позволяющее пользователям легко применять все необходимые поправки для улучшения качества работы грузопоршневого манометра. После этого данные калибровки сохраняются и (или) используются для автоматического создания поверочного сертификата. Программное обеспечение PressCal входит в стандартный комплект приборов с погрешностью 0,008 %.
Модели и принадлежности
Модель Описание
P3111-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 1 до 35 бар

P3111-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 1 до 35 кгс/см²

P3111-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 68,9 до 3 447 кПа

P3111-KPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 100 до 3 500 кПа

P3111-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 0,1 до 3,5 МПа

P3112-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 4 до 140 бар

P3112-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 4 до 140 кгс/см²

P3112-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 276 до 13 790 кПа

P3112-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 0,4 до 14 МПа

P3113-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 10 до 350 бар

P3113-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 10 до 350 кгс/см²

P3113-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 689 до 34 474 кПа

P3113-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 1 до 35 МПа

P3114-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 20 до 700 бар

P3114-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 20 до 700 кгс/см²

P3114-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 1 379 до 68 948 кПа

P3114-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 2 до 70 МПа

P3115-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 20 до 1 100 бар

P3115-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 20 до 1 100 кгс/см²

P3115-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 1 379 до 110 316 кПа

P3115-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 2 до 110 МПа

P3116-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 20 до 1 400 бар

P3116-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 20 до 1 400 кгс/см²

P3116-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 1 379 до 137 895 кПа

P3116-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – одиночный PCU

Диапазон давления от 2 до 140 МПа

P3123-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 350 бар

P3123-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 350 кгс/см²

P3123-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 69 до 34 474 кПа

P3123-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 0,1 до 35 МПа

P3124-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 700 бар

P3124-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 700 кгс/см²

P3124-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 69 до 68 947 кПа

P3124-MPA

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 0,1 до 70 МПа

P3125-BAR

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 1 100 бар

P3125-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 1 100 кгс/см²

P3125-PSI

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 69 до 110 316 кПа

P3125-KGCM2

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester

С масляным управлением – двойной PCU

Диапазон давления от 1 до 1 100 кгс/см²

Аксессуар Описание
Наборы адаптеров: метрические 5540 Metric и 5541 BSP

P5540 – метрическая резьба
M14 x 1,5, M20 x 1,5, BSP 1/8 и 1/4

P5541 – BSP
BSP 1/8, 1/4, 3/8 и 1/2

P5542 NPT
NPT 1/8, 1/4, 3/8 и 1/2

Разделители жидкостей P5521 и P5522 Liquid-to-Liquid Separator

Эти разделители жидкостей подсоединяются непосредственно к тестовому разъему гидравлического грузопоршневого манометра или сравнительного тестового насоса. Гибкая диафрагма разделяет жидкости, защищает калибратор от загрязнений и позволяет проводить калибровку прибора в рабочей среде прибора.

Разделитель жидкой и газовой сред P5523 Liquid-to-Gas Media Separator

Диапазон давления: от 0 до 21 МПа (210 бар)

Для пневматической калибровки при высоком давлении устройство подключается к гидравлическим грузопоршневым манометрам, что обеспечивает мгновенное разделение газов и жидкости. Под действием пневматического источника давления (баллона с азотом) и игольчатых клапанов газ высокого давления балансируется относительно жидкости в гидравлическом грузопоршневом манометре, проходят через ряд влагоуловителей.

* Примечание: поскольку в процессе работы возможна передача микрочастиц жидкости, не рекомендуем использовать это устройство для калибровки приборов без активного сжигания кислорода с использованием масляного грузопоршневого манометра.



Угловой адаптер P5543 Angle Adapter

Для калибровки датчиков с подачей давления через заднюю панель (например, датчиков с креплением на панели) в соответствующем рабочем положении необходимо использовать угловой адаптер. Угловой адаптер с помощью стандартных адаптеров для манометров позиционирует манометры под углом 90º. Максимальное рабочее напряжение данного устройства составляет 10 000 фунтов на кв. дюйм (700 бар).

Стойка для двух измерителей P5544 Two Gauge Stand

Адаптер подключается непосредственно к контрольному отверстию калибратора и позволяет калибровать сразу два устройства или подключать эталонный испытательный прибор. Максимальное рабочее давление – 70 МПа (700 бар).

Приспособление для снятия и установки стрелок манометров P5551 Pointer Remover/Punch

Данный прибор предназначен для быстрого удаления и соответствующей переборки указателя манометра.
