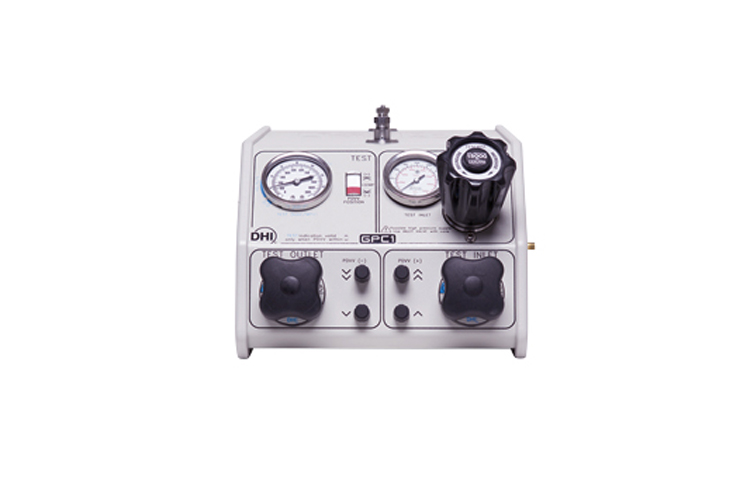

Контроллер высокого давления газа GPC1-16000/GPC1-10000

Общие сведения

Новая альтернатива для установки и прецизионной регулировки высокого давления газов


  • Устройство GPC1-16000 задает и регулирует высокое давление газа до 110 МПа, а устройство GPC1-10000 – до 70 МПа.
  • Эксплуатация не требует никаких физических усилий
  • Очень высокое разрешение при управлении давлением посредством нажатия кнопки
  • Используется как с поршневыми манометрами, так и с системами испытания и калибровки на базе эталона сравнения
  • Независимая и «самодостаточная» конструкция с компактной опорной поверхностью размером 30 x 54 см
  • Дроссели с поворотом на полоборота невозможно чрезмерно затянуть
  • Отсутствуют ограничения переменного объема по причине «ограничения хода»
  • Высокое качество, долговечная конструкция
  • Прогрессивная эргономика

Устройства GPC1-16000 и GPC1-10000 обеспечивают альтернативный вариант задания и прецизионной регулировки высокого давления газа в системах калибровки и испытаний. Эта компактная и простая в использовании система обеспечивает необходимый баланс между простотой и надежностью ручного управления и удобством автоматизации. Точное кнопочное управление давлением позволяет исключить утомительное управление переменным объемом, которое раньше было связано с управлением газом высокого давления. Устройство GPC1 является идеальным решением для множества практических задач, где требуются выработка высокого давления и прецизионное управление, включая поршневые манометры и системы калибровки и испытания на базе эталона сравнения.


GPC1 – эталонный компонент установки и регулировки давления в системе с грузопоршневым манометром PG7202 компании Fluke Calibration.


Устройство GPC1 в комбинации с монитором эталонного давления RPM4 образует законченную систему калибровки на базе эталона сравнения, которая особенно хорошо подходит для калибровки аналоговых манометров, при которой стрелка указателя устанавливается на кардинальную точку, а считывание фактического давления производится в обратном направлении.


Функции

Источник внешнего давления, величина которого равна максимальному значению требуемого испытательного давления – до 70 МПа (GPC1-10000) или 110 МПа (GPC1-16000), связан с впускным отверстием устройства GPC1. Для обеспечения давления подачи используются вспомогательные компрессорные установки. Встроенные регулятор и индикатор позволяют локально регулировать подачу высокого давления до достижения требуемого уровня давления для проводимого испытания. Выход регулятора подачи питает впускной клапан высокого давления. Впускной клапан позволяет грубо регулировать давление в сторону увеличения, а выпускной клапан высокого давления снижает давление. Регулирующие клапаны – это специально сконструированные дозирующие клапаны, которые могут поворачиваться только на полоборота, и их невозможно перетянуть.


Тонкая регулировка давления достигается путем регулировки поршнем величины переменного объема. Переменный объем приводится в действие с помощью пневматического мембранного исполнительного механизма. Управляемые при помощи кнопок впускной и выпускной клапаны регулируют давление воздуха на диафрагме, обеспечивая по мере необходимости как не требующую усилий тонкую регулировку, так и быстрое движение поршня. Эксплуатационные ограничения, связанные с приложением физических усилий и с «ограничением хода», характерные для обычных винтовых прессов, устранены. Положение поршня управления переменным объемом отображается на передней панели устройства GPC1.


Контрольные отверстия устройства GPC1 соединяются с наклонным коллектором, выполняющим функцию сточного резервуара жидкостей и других загрязняющих веществ, которые могут поступать из внешней системы испытаний. Этот сточный резервуар оборудован сливным отверстием, так что в любой момент он может быть прочищен. Это позволяет использовать GPC1 с недостаточно хорошо очищенными испытательными устройствами. Специальное чистое контрольное отверстие снабжается непосредственно из газового впускного отверстия. Эта мера гарантирует, что проходящие испытания чистые устройства не будут загрязнены жидкостями, которые могли находиться в сточном резервуаре.


Характеристики
Технические характеристики

Диапазон давления

GCP1-16000  от 0 до 110 МПа

GPC1-10000: от 0 до 70 МПа

Рабочая среда

Любой не вызывающий коррозии газ

Диагностические соединения

DH500 (сальникового и муфтового типа для конических труб и труб с левой винтовой резьбой, эквивалент AE F250C, HIP HF4, и т. д.)

Соединение для подачи управляющего воздуха

1/4 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))

Рабочий объем PDVV (полный ход)

2 куб. см

Управляющий воздух PDVV



Чистый, сухой газ при расходе 200 куб. см/мин (очень низкий расход) и давлении:

300 кПа для работы до 5 МПа

650 кПа для работы до 50 МПа

850 кПа для работы до 110 МПа

Масса

24 кг

Габариты

Ширина x диаметр x высота: 30 x 53,5 x 21,5 см

Модели и принадлежности
Модель Описание
GPC1-10000

Контроллер давления газа

GPC1-16000

Контроллер давления газа GPC1-16000 Gas Pressure Controller

Аксессуар Описание
Бустер-компрессор, газ – 75:1

75:1, с комплектом управления

Бустер-компрессор, газ – 152:1

152:1, с комплектом управления
