Клапан постоянного объема

Общие сведения

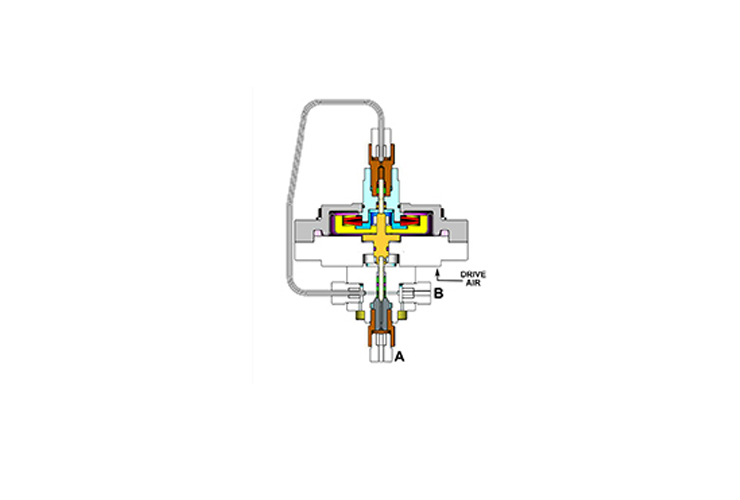

Клапан постоянного объема компании Fluke Calibration представляет собой пневматически управляемую иглу с обратной линией, соединяющей впускное отверстие с коаксиальным компенсатором. Смещение иглы согласовано с равным и противоположным вытеснением объема на компенсаторе.
Функции
Клапан постоянного объема используется в перекрестных потоках грузопоршневых манометров и в других областях применения, где два высоких давления необходимо разъединять и снова соединять с минимальными возмущениями на любой из сторон.
Характеристики
Общие технические характеристики клапана постоянного объема
Подсоединение порта A: DH200-2*
Подсоединение порта B: DH200-2*
Соединение для подачи управляющего воздуха (для открытия клапана): -32 UNF F
Рабочая жидкость: Масло
Максимальное давление в линии: 200 МПа
Максимальное дифференциальное давление на порте A или B: 200 МПа
Давление приводного воздуха, необходимое для открытия клапана:
С нулевым перепадом: <500 кПа
С перепадом 200 МПа, порт A <400 кПа
С перепадом 200 МПа, порт B <750 кПа
Максимального давление приводного воздуха: <850 кПа
Типичное изменение давления на портах A или B при открытии или закрытии клапана: <0,2 мм

* DH200-2 является эквивалентом HIP HF2 для наружного диаметра 1/8 дюйма, коническая трубка из нержавеющей стали с резьбой.
