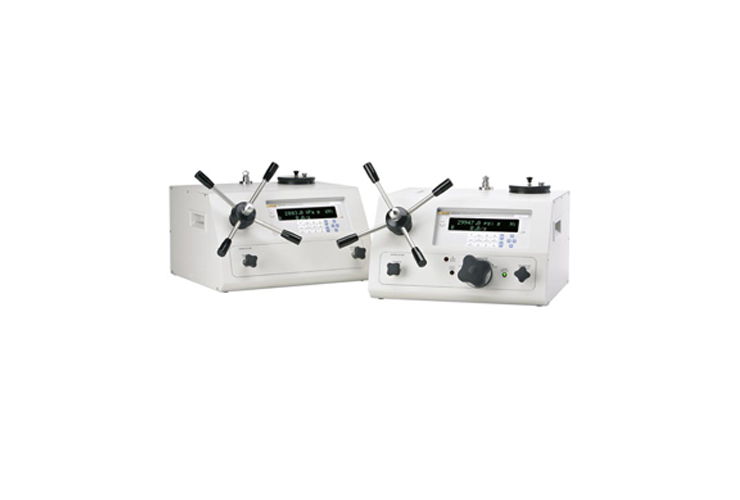

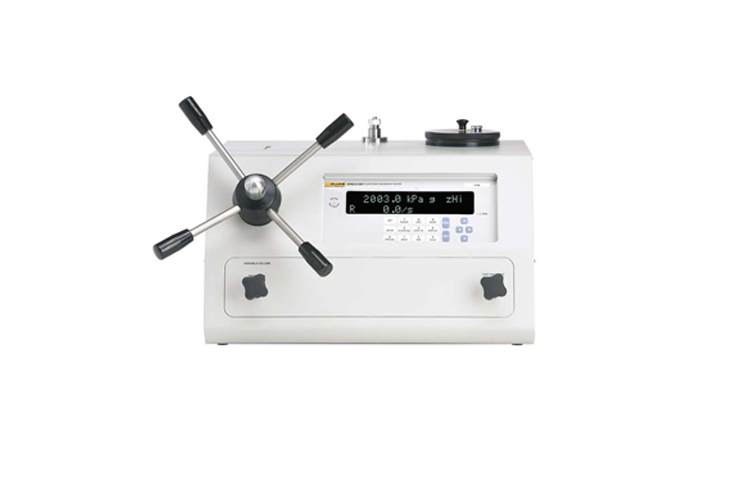

Электронный грузопоршневой манометр E-DWT-H

Общие сведения

Современная альтернатива традиционному грузопоршневому манометру


E-DWT-H открывает новые возможности калибровки, в отличие от грузопоршневого манометра, совершенствуя процесс калибровки гидравлического давления. E-DWT-H представляет собой электронный калибратор, предназначенный для замены механических поршневых и грузопоршневых манометров. Будучи более простым в эксплуатации, данное устройство является альтернативой калибровке при помощи грузопоршневых манометров и предназначено для использования в лабораториях, мастерских и в цеховых условиях для проведения калибровки и испытаний. Эта полноценная система для калибровки гидравлического давления сочетает удобство и точность непрерывных электронных измерителей давления реального времени с простотой управления ручной системой генерации постоянного давления. Годичная погрешность измерений с помощью E-DWT-H составляет ± 0,02 % от показаний в диапазоне до 200 МПа. Устройство можно настроить таким образом, чтобы оно обеспечивало заданную погрешность как во всем диапазоне, так и в диапазоне, составляющем 1 % от полного. Встроенная управляющая аппаратура и блок генерации давления позволяют оператору заполнить испытываемую систему и точно установить давление в пределах всего диапазона без каких-либо сложных операций.


Широкий охват работ


Модель E-DWT-H дает возможность проводить калибровку и тестирование обширного набора приборов для измерения давления, включая:


  • аналоговые манометры;
  • преобразователи;
  • калибраторы;
  • датчики;
  • передающие устройства.

Функция AutoTest™ дает возможность операторам E-DWT быстро определять тестовые точки и корректировать все зависимые от диапазона настройки вызовом единственной функции.
Тесты разрешения и стабильности, используемые в RPM4-E-DWT, устанавливаются в соответствии с диапазоном тестируемого устройства. Также устанавливается параметр «Верхний предел», служащий для выдачи предупреждений о выходе за рамки диапазона и защиты от чрезмерного давления. Во время выполнения автоматических тестов с помощью функции AutoTest оператору предлагается задать последовательность контрольных точек. Сохраненные в RPM4-E-DWT данные испытаний доступны впоследствии для просмотра и загрузки. Настройка системы на типичное испытание производится быстро и просто. Для более сложных тестов имеется возможность сохранения и повторного использования настроек.


Эффективность калибровки, как у грузопоршневого манометра в сочетании с удобством цифрового измерительного устройства

E-DWT-H обеспечивает высокую точность измерений, низкий уровень погрешности и временную стабильность, свойственные грузопоршневым манометрам, освобождая при этом оператора от необходимости следить за деталями типа поршней, грузов, ручных насосов и соединительных трубок.


Гибкость, покрывающая широкий диапазон условий применения

Модель E-DWT-H – отличное решение, пригодное для использования в любой метрологической или калибровочной лаборатории, а также в условиях цеха. Устройство работает с калибровочной жидкостью Sebacate, минеральным маслом, жидкостью Skydrol® и др. Дополнительная батарея и набор для зарядки обеспечивают до восьми часов работы вдали от источника питания.


  • Отсутствует необходимость устанавливать и снимать различные веса для проведения калибровки.
  • Отсутствует необходимость коррекции по локальным значениям силы тяжести и температуры окружающей среды.
  • Отсутствуют смены поршневых цилиндров, переключение диапазонов Q-RPT происходит за считаные секунды.
  • Прибор нечувствителен к горизонтальному положению и вибрациям
  • Возможны точные установка и считывание любого значения давления, отсутствует ограничение шага, равное минимальному имеющемуся грузу.
  • Поддерживаются любые единицы измерения, в то время как при тестировании с помощью грузопоршневого манометра, как правило, единственной доступной единицей измерения является масса груза.
  • Оптимально подходит для случаев, когда требуется установка номинального давления непосредственно в тестируемом устройстве и последующее его измерение (например, при калибровке аналоговых манометров).
  • Имеются встроенные процедуры автоматического тестирования AutoTest и регистрации данных.
  • Поддерживается подключение к персональному компьютеру или ноутбуку для автоматизированного сбора данных.
  • Обеспечивается двухгодичный период калибровки при погрешности измерений ± 0,025 % от показаний.
  • Простая повторная калибровка без взаимной балансировки грузов. Допустима автоматизированная калибровка E-DWT-H с помощью программного продукта COMPASS® for Pressure.
Функции

Модель обладает всеми возможностями и характеристиками, которые вы хотели бы видеть в современном измерительном устройстве.


Точность и производительность


  • Одногодичная погрешность измерений ± 0,02 % от показаний от 10 % до 100 % с одним Q-RPT и от 1 % до 100 % с двумя Q-RPT.
  • Переменный объем с низким крутящим моментом позволяет генерировать давление до 200 МПа с минимальным физическим усилием.
  • Отдельный инструмент для точной настройки, обеспечивающей максимальный, прецизионный контроль за разрешением.
  • Пользовательское разрешение и пределы готовности, дающие возможность оптимизировать работы на основе спецификаций тестируемого устройства.
  • Клапан высокого давления и выпускной клапан защищают датчик низкого давления от перегрузки в то время, когда активен опорный датчик высокого давления.

Простота использования


  • Функция AutoRange служит для оптимизации измерений и настроек безопасности в конкретном диапазоне калибруемого прибора.
  • Простой возврат к нулю во время вентилирования при атмосферном давлении.
  • Простой индикатор готовности целевого давления с настраиваемыми пользователем критериями срабатывания для обеспечения воспроизводимости результатов различными операторами.
  • Отсутствие зависимости показаний от местной силы тяжести и температуры окружающей среды.
  • Имеется возможность установки и считывания величин давления в любых единицах измерения без перемещения грузов.
  • Встроенная система наполнения испытываемого устройства тестовой жидкостью и стравливания воздуха для обеспечения плавной работы.
  • Дополнительный ножной переключатель позволяет собирать данные без помощи рук при проведении автоматических испытаний.

Портативность


Автоматизация


Автоматизируйте сбор данных и управление калибровочным оборудованием с помощью ПО COMPASS® for Pressure.


E-DWT может выполнять автономные тесты и регистрировать их результаты. Данные испытаний могут быть переданы по интерфейсу RS232 устройства RPM4-E-DWT.


Имеющийся в RPM4-E-DWT интерфейс RS232 также можно использовать для управления E-DWT с помощью ПО COMPASS® for Pressure или пользовательских программ.


COMPASS® for Pressure является универсальным программным продуктом для калибровочных лабораторий, пригодным к проведению простых и сложных тестов с несколькими инструментами. Пользователь имеет возможность создавать отчеты в собственном формате. Данные могут быть экспортированы в ПО управления калибровкой Fluke MET/CAL® Plus.


Необходимая поддержка в нужную минуту

Службы калибровки, тестирования и ремонта Fluke призваны удовлетворить ваши запросы быстро и по доступным расценкам, сохраняя при этом непревзойденный уровень качества, который является отличительной особенностью нашей компании.


Калибровочные лаборатории Fluke аккредитованы Американской ассоциацией по аккредитации лабораторий (A2LA) и соответствуют руководству ISO 17025.


Компания Fluke Calibration имеет доступ к глобальным мощностям по калибровке и ремонту, что позволяет поддерживать ваше оборудование в наилучшем рабочем состоянии.


Если вам или вашему персоналу необходимо пройти обучение, компания Fluke Calibration предлагает широкий спектр обучающих курсов, охватывающих такие темы, как принципы и приемы калибровки, расширенные сведения о метрологии давления, калибровка потоков газа с помощью систем molbloc/molbox, настройка и работа с ПО обеспечения калибровки COMPASS® for Pressure, а также другие темы, касающиеся калибровки электрических величин, температуры и параметров ВЧ-фильтров.


Приверженность компании Fluke задачам поддержки также дает клиентам дополнительные преимущества, включающие приглашения на совещания и конференции пользователей ПО, периодические информационные рассылки по электронной почте и бюллетень компании Fluke Calibration.


  • Интерфейс RS232 обеспечивает автоматизированный сбор данных в реальном времени и составление отчетов в пользовательском формате с помощью ПО калибровки COMPASS® for Pressure.

Бесплатные обновления


Простые и бесплатные обновления встроенного программного обеспечения на флеш-памяти доступны на сайте:
www.dhinstruments.com


  • Дополнительная аккумуляторная батарея обеспечивает до восьми часов автономной работы.
  • Все, что нужно для установки, измерения и считывания показаний давления, в одном компактном переносном устройстве.

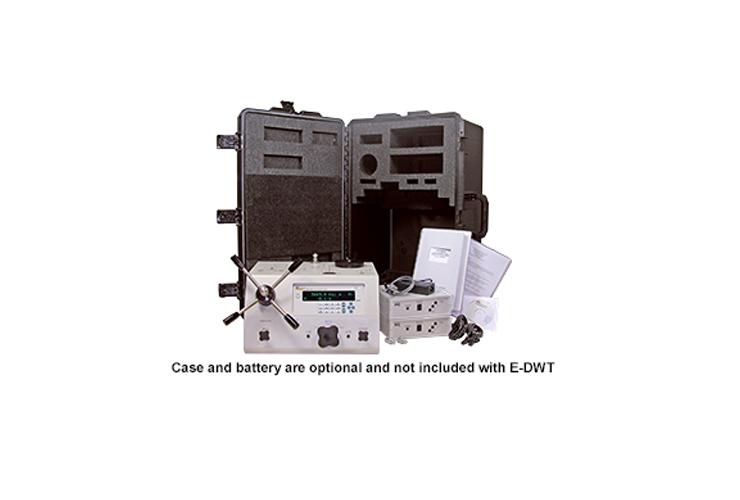

  • Дополнительный транспортировочный чехол с ручками и колесиками позволяет перемещать устройство к месту полевых испытаний.
  • Прочная водозащищенная конструкция с местом под аксессуары.
Характеристики
Общие характеристики
Требования к электропитанию
Для RPM4-E-DWT: 12 В постоянного тока, 1,2 A
К источнику питания переменного и постоянного тока: от 100 до 240 В переменного тока, 50/60 Гц
Температурный диапазон
Хранение:  от – 20 до 70 °C
Эксплуатация:  от 10 до 40 °C
Относительная влажность
Хранение: от 0 до 100 %
Эксплуатация: от 0 до 70 %
Масса
1 Q-RPT: приблизительно 12 кг
2 Q-RPT: приблизительно 14 кг
Габариты
Площадь основания E-DWT 41,4 x 37,1 см (Ш x Г)
Высота E-DWT 26,9 см; 33,6 см для максимального значения переменного объема с высотой ручки
Диапазоны давления
в зависимости от того,
включен(ы) ли Q-RPT
в RPM4-E-DWT.
 Не более 200 МПа с эталонной камерой.
Не более 100 МПа с камерой большого объема (-HV).
Рабочая среда Поставляемое изделие наполнено маслом (диэтилгексил себацинат) или сухим Стандартом E-DWT-H, совместимым с себацинатом, кремниевыми маслами, пропиленгликолем, полностью фторированными жидкостями, частично фторированными жидкостями, изопропиловым спиртом и дистиллированной водой. Дополнительно возможна подготовка к использованию с жидкостью Skydrol или минеральным маслом.
Емкость резервуара  300 куб. см
Рабочий объем камеры
Стандартный режим: 3 куб. см, не более 200 МПа
Высокий: 7 куб. см, не более 100 МПа
Рабочий объем пускового насоса  3,7 куб. см
Разъем тестируемого давления  DH500 (гнездо).
Примечание. Разъем DH500 состоит из сальника и манжеты для трубок 6 мм с коническим концом и левой резьбой, эквивалентных AE F250C, HIP HF4, 9/16-18 UNF и т. д.
Ограничения по давлению
Максимальное рабочее давление: Диапазон Hi Q-RPT монитора RPM4-E-DWT – 200 МПа с камерой эталонного изменяемого объема.
100 МПа с камерой большого изменяемого объема.
Максимальное давление пускового насоса 700 кПа
Максимальное рабочее давление:  С Lo Q-RPT – диапазон Lo Q-RPT монитора RPM4-E-DWT.
Порты связи:  RS232 (COM1, COM2)

Измерение давления
Время прогрева  Рекомендованный интервал температурной стабилизации после холодного запуска – 15 мин.
Температурный диапазон нормальной эксплуатации  от 10 до 40 °C
Разрешение  Стандартное: 0,01 % от активного диапазона.
Настраиваемые пользователем 1 миллионная доля от максимального значения Q-RPT или 10 миллионных долей от активного автоматически настраиваемого диапазона AutoRange (большее из двух значений).
Точность1  ± 0,018 % от показаний или 0,0018 % от диапазона Q-RPT (большее из двух значений).
Расчетная стабильность2
Один год: ±0,0075 % от показаний
Два года: ±0,015 % от показаний
Погрешность измерения3
Один год: ±0,02 % от показаний или 0,002 % от диапазона Q-RPT (большее из двух значений).
Два года: ±0,025 % от показаний или 0,0025 % от диапазона Q-RPT (большее из двух значений).

1. Комбинация линейности, гистерезиса и воспроизводимости. Точность не включает стабильность или погрешность калибровочной опорной точки.
2. Ожидаемый предел стабильности измерения модуля Q-RPT (k=2), исходя из регулярного использования функции AutoZero и краткосрочной стабильности между повторной установкой нуля.
3. Максимальное отклонение индикации Q-RPT от истинного значения приложенного давления, включающее точность, ожидаемую стабильность с повторной установкой нуля, температурные эффекты в диапазоне от 10 до 40 °C и неопределенность калибровки (предполагается погрешность установки опорной точки в пределах ±0,005 % от показаний, k=2), объединенные и расширенные (k=2) согласно руководству ISO по выражению неопределенности измерений.


Модели и принадлежности
Модель Описание
E-DWT-HV AhhhM/AlllM

Электронный грузопоршневой манометр E-DWT с гидравлическим управлением

Загрузить брошюру о продукте с его подробной конфигурацией

Где:

E-DWT-H: электронный грузопоршневой манометр с гидравлическим управлением (E-DWT)

HV: крупномасштабный переменный объем, если необходимо (ограничивает максимальное давление значением 100 МПа) Не включайте, если крупномасштабный переменный объем не требуется.

AhhhM: код Hi Q-RPT

AlllM: код Lo Q-RPT Не включайте, если Lo Q-RPT не требуется



Конфигурируйте E-DWT-H следующим образом:

  1. Определите максимальное требуемое давление и выберите Hi Q-RPT на диаграмме E‑DWT-H Q-RPT.
  2. Если в области нижних 10 % диапазона Hi Q-RPT требуется неопределенность лучше, чем ± 0,02 % показания, добавьте Lo Q-RPT с диаграммы E‑DWT-H Q-RPT. Lo Q-RPT не может превышать A40M.
  3. Если требуется, укажите крупномасштабный, а не стандартный переменный объем (ограничивает максимальное давление значением 100 МПа).
  4. Стандартная подготовка блока для наполнения калибровочной жидкостью – себацинатовым маслом. См. спецификации по совместимости с другими жидкостями. Если требуется другая подготовка, необходимо указать либо «Shipped Dry, Std Prep» (транспортировка сухим, стандартная подготовка), «Shipped Dry, Skydrol Ready» (транспортировка сухим, подготовка для гидравлической жидкости), либо «Shipped Dry, Mineral Oil Ready» (транспортировка сухим, подготовка для минерального масла). Вспомогательный комплект для наполнения рекомендуется для блоков, которые транспортируются сухими и наполняются в полевых условиях.



Аксессуар Описание
A100M

Доступен только как Hi Q-RPT. Lo Q-RPT должен быть A40M или ниже.

Версия в системе СИ Максимальный диапазон (МПа) Измерение: 100
Версия для США Максимальный диапазон (фунтов/кв. дюйм) Измерение: 15 000

A10M

Версия в системе СИ Максимальный диапазон (МПа) Измерение:
10

Версия в американской системе единиц Максимальный диапазон (фунтов/кв. дюйм) Измерение:
1 500

A140M Hi Q-RPT

Доступен только как Hi Q-RPT. Lo Q-RPT должен быть A40M или ниже

Версия в системе СИ Максимальный диапазон (МПа) Измерение: 140
Версия для США Максимальный диапазон (фунтов/кв. дюйм) Измерение: 20 000

A14M

Версия в системе СИ Максимальный диапазон (МПа) Измерение:
14

Версия в американской системе единиц Максимальный диапазон (фунтов/кв. дюйм) Измерение:
2000

A200M Hi Q-RPT

Доступен только как Hi Q-RPT. Lo Q-RPT должен быть A40M или ниже.

Версия в системе СИ Максимальный диапазон (МПа) Измерение: 200
Версия для США Максимальный диапазон (фунтов/кв. дюйм) Измерение: 30 000

A20M

Версия в системе СИ Максимальный диапазон (МПа) Измерение:
20

Версия в американской системе единиц Максимальный диапазон (фунтов/кв. дюйм) Измерение:
3000

A40M

Версия в системе СИ Максимальный диапазон (МПа) Измерение:
40

Версия в американской системе единиц Максимальный диапазон (фунтов/кв. дюйм) Измерение:
6000

A70M Hi Q-RPT

Доступен только как Hi Q-RPT. Lo Q-RPT должен быть A40M или ниже

Версия в системе СИ Максимальный диапазон (МПа) Измерение: 70
Версия для США Максимальный диапазон (фунтов/кв. дюйм) Измерение: 10 000

A7M

Версия в системе СИ Максимальный диапазон (МПа) Измерение:
7

Версия в американской системе единиц Максимальный диапазон (фунтов/кв. дюйм) Измерение:
1000
