Портативный калибратор давления 3130

Общие сведения

Портативный пневматический калибратор давления 3130 идеально подходит для калибровки датчиков давления, преобразователей, манометров и аналогичных устройств. Калибратор 3130 содержит все, что нужно для создания, регулирования и измерения давления, а также для снятия выходных параметров тестируемого устройства (DUT).


Характеристики


  • Измерение и создание давления от вакуума до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
  • Внутренний насос способен создавать разрежение до –80 кПа (–12 фунтов/кв. дюйм, –0,8 бар) или давление до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
  • Предусмотрено присоединение источника давления, позволяющее использовать внешний источник газа давлением до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
  • Включает насос с переменным расходом для точной регулировки давления
  • Погрешность измерения давления 0,025 % от показаний ± 0,01 % всей шкалы
  • Электрические измерения и источник питания 24 вольта для калибровки с замкнутым контуром
  • Измерение и подача тока от 4 до 20 мА
  • Измерение напряжения от 0 до 30 В пост. тока
  • Питание от внутренней батареи NiMH большой емкости или универсального сетевого адаптера
  • Совместим с модулями давления Fluke 700P
Функции

Создание и регулирование давления


Внутренний насос с электродвигателем служит удобной эффективной альтернативой ручным насосам, работа с которыми утомительна и занимает много времени. Для задач, требующих заполнения газом под давлением больших объемов, калибратор 3130 позволяет присоединить внешний источник газа, например заводской сжатый воздух. Давление можно точно отрегулировать с помощью насоса с переменным расходом.


Измерение давления


Калибратор 3130 оснащен собственным датчиком давления с полной шкалой 2 МПа (300 фунтов/кв. дюйм, 20 бар), с погрешностью ± 0,025 от показаний +0,01 всей шкалы (включая точность, стабильность в течение одного года, погрешность калибровочного эталона и влияние температуры). Кроме того, калибратор 3130 можно использовать с модулем давления Fluke серии 700P, чтобы повысить эффективность измерений во всем диапазоне.


Электрические измерения


Калибратор 3130 позволяет проводить электрические измерения для калибровки датчиков и преобразователей давления, включая измерения тока от 4 до 20 мА и напряжения от 0 до 30 В пост. тока. Кроме того, калибратор 3130 обеспечивает напряжение питания для тестируемого устройства 24 В пост. тока и способен отдавать ток в диапазоне от 4 до 20 мА.


Портативность

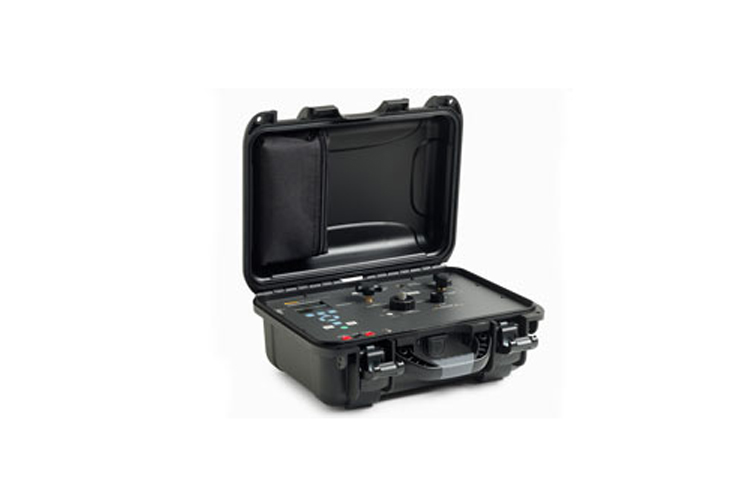

Калибратор 3130 выполнен в упрочненном корпусе с встроенным отсеком для хранения источника питания, измерительных кабелей и фитингов. Кроме того, он оснащен перезаряжаемой батареей NiMH, рассчитанной приблизительно на 50 часов работы. При использовании внутреннего насоса батарея способна обеспечить до 100 циклов калибровки до давления 2 МПа. Батарея заряжается посредством простого подключения прибора к сети электропитания с помощью прилагаемого универсального сетевого адаптера.


Характеристики
Окружающая среда
Рабочая температура от –10 °C до +50 °C
Диапазон температур при хранении от –20 °C до +60 °C
Требования к электропитанию 12 В пост. тока (в комплект поставки входит универсальный сетевой адаптер / зарядное устройство)
Батарея Внутренний улучшенный комплект NiMH 3800 мА-ч
Срок службы
При полном заряде Прибл. 50 часов (только измерения или внешний воздух, без
насоса)
При использовании внутреннего насоса Прибл. 100 циклов калибровки до 2 МПа
Физические
габариты 387 х 305 х 178 мм (Д х Ш х Г)
Масса ~7 кг (15 фунтов)
Соответствие EMI/RFI EN61326:2006, прил. A
Разъемы и порты 1/8 дюйма NPT (порт внешнего источника и испытательный порт)
Включенные принадлежности Руководство, прослеживаемый сертификат NIST, испытательные кабели, универсальный
сетевой адаптер / зарядное устройство
Диапазоны
Давление (с внутренним насосом) от –80 кПа до 2 МПа (от –12 до 300 фунтов/кв. дюйм, от –0,8 до 20 бар)
Давление (с внешним насосом) от 0 до 2 МПа (от 0 до 300 фунтов/кв. дюйм, от 0 до 20 бар)
мА от 0 до 24,000 мА
Вольты от 0 до 30,000 В пост. тока
Инженерные единицы фунтов/кв. дюйм, бар, мбар, кПа, МПа, кгс/см2, мм вод. ст. при 4 °С,
мм вод. ст. при 20 °С, см. вод. ст. при 4 °С, см. вод. ст. при 20 °С,
дюймов вод. ст. при 4 °С, дюймов вод. ст. при 20 °С, дюймов вод. ст. при 60 °F, мм рт. ст.
при 0 °С, дюймов рт. ст. при 0 °С
Инструментальная погрешность измерений
Давление 0,025 % от показаний ± 0,01 % всей шкалы
мА 0,015 % от показаний ± 0,002 мА
Вольты 0,015 % от показаний ± 0,002 В
Влияние температуры (на все функции)
Нет влияния на погрешность всех измерительных функций в диапазоне от 15 °С до 35 °С
Для температур вне диапазона от 15 °С до 35 °С добавьте ± 0,002 % всей шкалы на °C
Модели и принадлежности
Модель Описание
3130-G2M

 Портативный калибратор давления (стандартная калибровка)

3130-G2M/C

 Портативный калибратор давления (калибровка в соответствии с ISO 17025)
