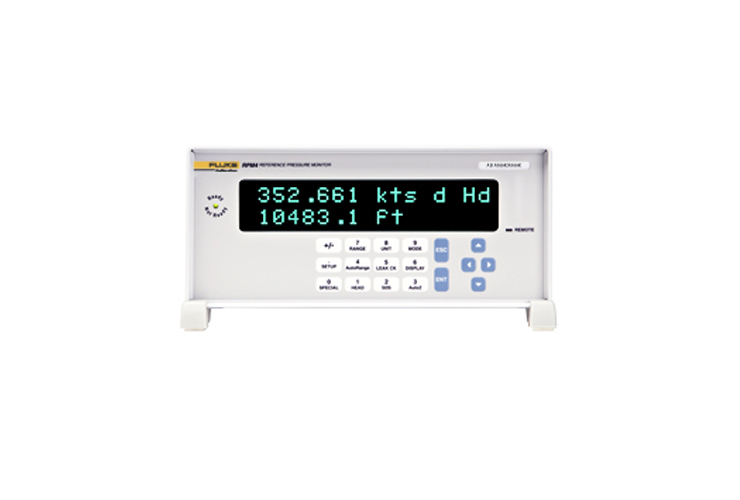

Монитор эталонного давления RPM4-AD

Общие сведения

Версия данных для воздуха RPM4-AD


RPM4-AD представляет собой особую конфигурацию монитора эталонного давления RPM4, которая позволяет измерять и отображать высоту (футы, метры), скорость движения воздуха (морские узлы, мили/с, километры/час, число Маха) и давление (в общепринятых единицах).


Функции
• Охватываются диапазоны абсолютного и дифференциального давления типичных датчиков воздушных сигналов.
• Версии диапазона с неподвижным крылом и несущим винтом
• Правильная работа Pt, Ps, Qc
• Передача погрешности измерения стандартного уровня
• Автоматизированное измерение скорости при заданном пользователем интервалом дискретизации
• Функция автоматической проверки утечки
• Компактное и простое представление
• Система самозащиты SDS закрывает испытательные порты, чтобы защитить их от сверхдавления
• В комплект включены интерфейсы RS-232 и IEEE-488
• Доступна батарея
• Идеально подходит для аттестации приборов контроля летных данных (ADTS)
Характеристики
Общие технические характеристики RPM4-AD
Требования к электропитанию Переменное напряжение 85–264 В, 50/60 Гц, макс. потребляемая мощность 25 ВА
и 12 В постоянного тока, 1,2 А
Температурный диапазон эксплуатации от 15 до 35 °C
Вентиляция Для предотвращения перегрева продукта обеспечьте надлежащую вентиляцию. Допустим зазор 10 см перед охлаждающим вентилятором задней панели.
Диапазон температур при хранении от –20 до 70 °C
Вибрация В соответствии со стандартом MIL-T-28800D
Масса 5 кг
Габариты 10 см (В) x 22,7 см (Ш) x 24 см (Г)
Микропроцессоры Motorola 68302, 16 МГц
Порты связи RS232 (COM1, COM2), IEEE-488.2
Плавкие предохранители Предохранитель на 1 A, 250 В переменного тока, 5 x 20 мм, предохранитель с задержкой срабатывания
Предохранитель внутреннего источника питания, не заменяемый оператором:
2,5 A, 250 В переменного тока
Диапазоны давления Lo Q-RPT Hi Q-RPT Qc (уровень моря)
A160K/A160K 160 кПа абс. 160 кПа абс. 60 кПа
A160K/A350K 160 кПа абс. 350 кПа абс. 250 кПа
Диапазон высот над уровнем моря
A160K/A160K от –4 000 до 20 000 м
A160K/A350K от –4 000 до 30 000 м
Диапазон скоростей воздушного потока
(уровень моря)

A160K/A160K от 0 до 1 020 км/ч (550 морских узлов)
A160K/A350K от 0 до 2 040 км/ч (1100 морских узлов)
Рабочая среда Чистый, сухой, некоррозионный газ

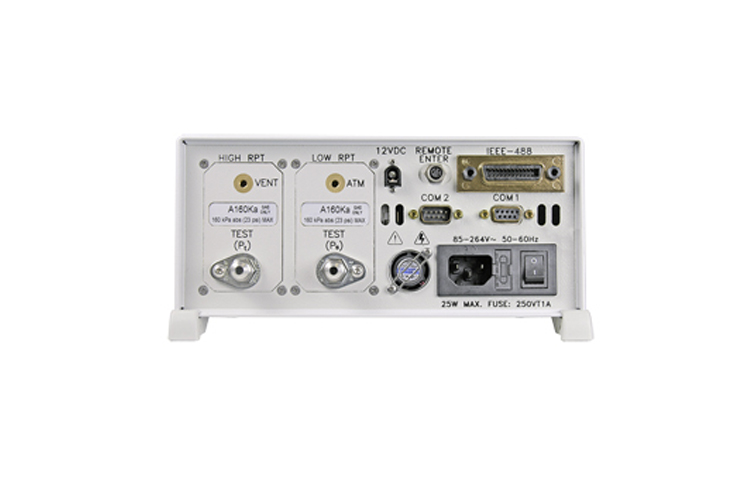

Подсоединение давления
Ps , Pt AN-4 (37º уширение), штекер
VENT, ATM  10-32 UNF (американская унифицированная тонкая резьба)
Система самозащиты (SDS™) Включена.  Изолирует Q-RPT от испытательных портов Ps и Pt и выбрасывает Q-RPT в атмосферу.
Ограничения по давлению A160K Q-RPT A350K Q-RPT
Максимальное рабочее давление 160 кПа абс. 350 кПа абс.
Максимальное давление без повреждения 200 кПа абс. 370 кПа абс.
Максимальная защита SDS 10 МПа
Отметка CE Доступно, необходимо указать
Модели и принадлежности
Модель Описание
RPM4-AD A350Ka/A160Ka

Монитор эталонного давления, версия данных для воздуха (неподвижное крыло)

RPM4-AD A160Ka/A160Ka

Монитор эталонного давления, версия данных для воздуха (вращающееся крыло)

Аксессуар Описание
Комплект для монтажа в стойку

Комплект для монтажа в стандартную 48,3 см (19 дюймов) стойку

Комплект для эталонного уровня вакуума, 220 В

VA-PPC/MPC-REF, Вакуумная насосная установка с питанием от 220 В для порта PPC EXHAUST (220 В) (номер по каталогу 3584486)

Ножной переключатель

Дистанционный [ENTER] (Ввод) ножной переключатель

3069536 MPC1-1000

Ручной контроллер давления газа
