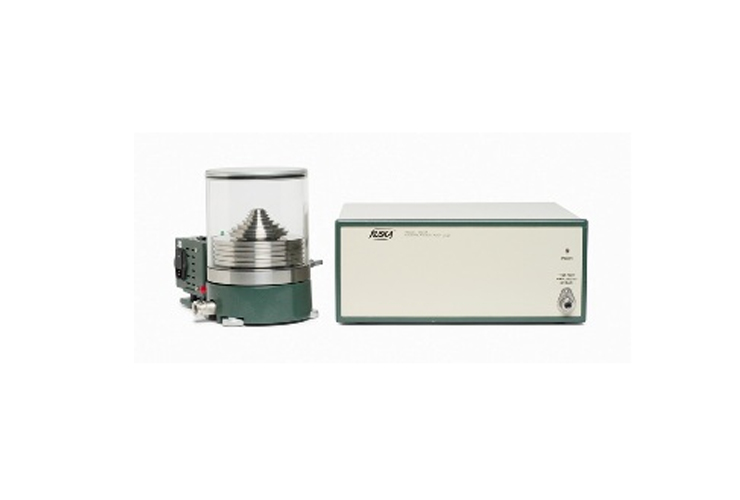

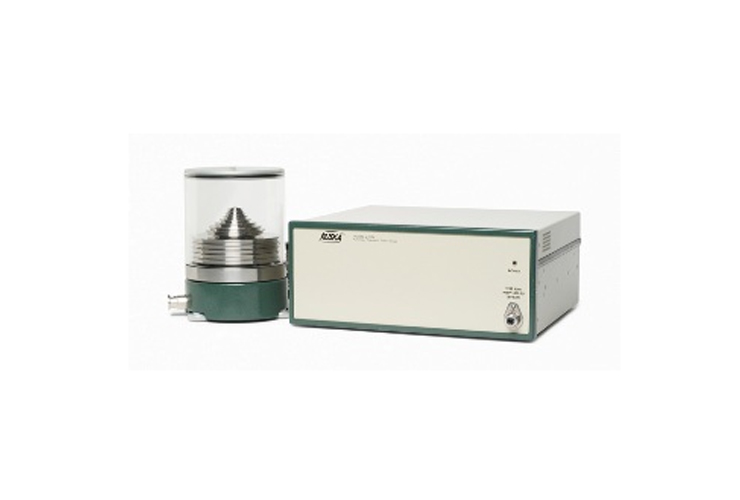

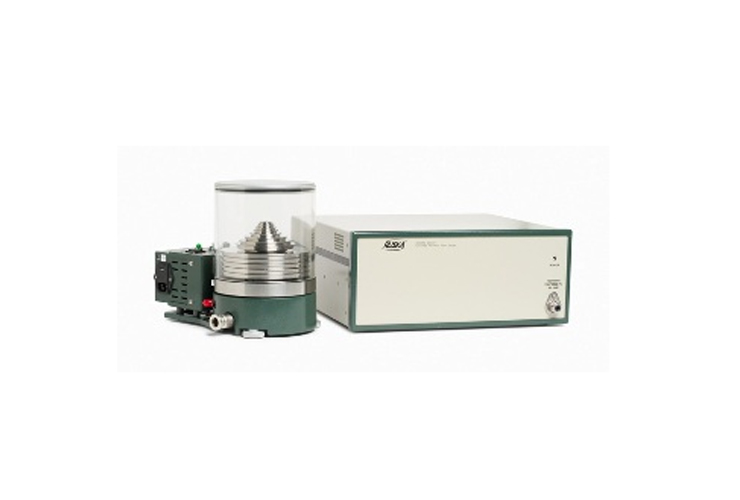

Статический первичный эталон Пито 2468А

Общие сведения

Первичный эталон полного статического давления модели 2468 разработан специально для калибровки современных высокоэффективных систем тестирования аэрогеофизических профилей и летных характеристик.


Проверенные временем материалы, ручная сборка и сравнение с материалами национальных лабораторий стандартов на высочайших уровнях в сочетании с новой технологией автоматизации делают первичный эталон полного статического давления модели 2468 лучшим вариантом для калибровки систем тестирования летных характеристик в мире.


Функции
  • Диапазон давления: от 1,35 до 350 кПа
  • Дополнительный диапазон: от 11,5 кПа до 1,35 МПа
  • Точность: до ± 15 см
  • Идеально для калибровки RVSM-совместимых комплектов испытательного оборудования
  • Абсолютная калибровка и калибровка измерительного устройства для диапазонов Ps, Pt и Qc
  • Калибровка в различных единицах измерения
Характеристики
Диапазон давления
Режим автоматической регулировки поплавка
Стандартный поршень и цилиндр
Высота над уровнем моря: от -600 до 20 000 м
Скорость воздушного потока: от 175 до 1000 узлов
Давление: от 4,7 до 350 кПа, относительное или абсолютное
Дополнительный поршень и цилиндр Давление: от 25,5 кПа до 1,35 МПа, относительное или абсолютное
Ручной режим Высота над уровнем моря стандартного поршня и цилиндра: от -600 до 28 000 м
Скорость воздушного потока: от от 100 до 1000 узлов
Давление: от 1,35 до 350 кПа, относительное или абсолютное
Дополнительный поршень и цилиндр Давление: от 11,5 кПа до 1,35 МПа, относительное или абсолютное
Точность Точность высоты над уровнем моря Точность скорости воздушного потока
0 м 15 см  100 узлов 0,003 узла
9000 м 30 см 500 узлов 0,003 узла
18 000 м 115 см 1000 узлов 0,006 узла

Поршень и цилиндр: стандартный
Номинальная площадь 3,4 см²
Диапазон давления От 1,35 до 350 кПа, относительное или абсолютное
Точность давления 0,0010 % RDG или 0,1 Па, в зависимости от того, какое значение больше
Стабильность давления 3 миллионных доли в год
Материалы Поршень из нержавеющей стали 440C, цилиндр из цементированного карбида вольфрама
Температурный коэффициент 1,5E-05/ °C

Поршень и цилиндр: дополнительный
Номинальная площадь 0,84 см²
Диапазон давления От 11,5 кПа до 1,35 МПа, относительное или абсолютное
Точность давления 0,0026 % RDG или 28 Па, в зависимости от того, какое значение больше
Стабильность давления 3 миллионных доли в год
Материалы Поршень и цилиндр из цементированного карбида вольфрама
Температурный коэффициент 9,1E-06/ °C

Набор утяжелителей
Полная масса 12 кг
Максимальная опорная масса 1 кг
Включая грузы (от 1 мг до 20 г) и футляр для хранения

Общие характеристики
Электропитание от 115 до 230 В перем. тока, от 50 до 60 Гц, 15 Вт
Температура Эксплуатация: от 15 до 28 °C
Хранение: от -20 до 70 °C
Влажность Эксплуатация: относительная влажность от 20 до 75 % без конденсации
Хранение: относительная влажность от 0 до 90 % без конденсации
Рабочая среда под давлением Азот высокой степени чистоты или сухой чистый воздух с содержанием углекислого газа менее 0,5 миллионной доли и воды менее 5 миллионных долей, температура конденсации не более -50 °C, размер частиц менее 50 микрон. Можно использовать газ более низкого качества, но периодичность очистки поршня и цилинда при этом увеличится.

Система автоматического поплавкового регулирования
Самозапирающийся регулятор Автоматически генерирует давление и поддерживает положение поршня на нужном уровне давления.
Положение поплавка Индуктивный датчик
Детализация положения поплавка: 0,001 см
Детализация скорости снижения: 0,001 см/мин
Температура поршня Четырехпроводной платиновй резистивный термометр (PRT) 100 Ом
Точность: ±0,1 °C в год
Разрешение: 0,01 °С
Плотность воздуха Типы датчиков
Температура: тонкопленочная платина 1000W RTD
Влажность: емкостный датчик влажности IC
Барометрическое давление: пьезорезистивный монолитный кремниевый датчик давления

Точность
Температура: ± 2 °C
Влажность: ± 15 %
Давление: ± 5 мм рт.ст.

Опорный вакуум Термоэлектрический датчик
Точность: 10 % показаний или 10 мТорр (в зависимости от того, какое значение больше)
Разрешение: 1 мТорр
Барометрический датчик стандарта Точность: менее ± 2,8 Па
Разрешение: 1 Па

Компьютерный интерфейс
Требования Процессор уровня Pentium, интерфейс RS-232C, монитор, мышь или другое указывающее устройство, клавиатура, 2 Мб свободного места на диске, операционная система Windows 95 или более новой версии

Блок ручного управления
Блок ручного управления Для пользователей, предпочитающих системы с ручным управлением, в комплект модели 2468 вместо автоматического регулятора поплавка может быть включен блок ручного управления.

Блок ручного управления включает впускные нагнетательные и вакуумные клапаны, прецизионное устройство для регулировки давления, контрольный калибр и выпускной клапан.

Модели и принадлежности
Модель Описание
2465A-754

Газовый грузопоршневый манометр Gas Piston Gauge

База прибора Autofloat с колоколом для режима измерения и режима абсолютного измерения и комплектом запасных деталей. На выбор 115/230 В перем. тока

2468A-799

Набор утяжелителей с балансировочными массами

2468-758

Стандартный диапазон: поршневой цилиндр от 133 Па до 34,4 кПа

2468-707

Дополнительный средний диапазон: поршневой цилиндр 1,1–133 кПа

2468-730

Дополнительный высокий диапазон: от 13,8 кПа до 6,9 МПа/от 140 мбар до 70 бар

Аксессуар Описание
2456-LEM

Монитор лабораторных условий (LEM)

2456-VAC

Модуль вакуумного датчика

3990-801

Пакет для ручного управления давлением от давления вакуума до 6,9 МПа

2465A-23

Набор проводов и фитингов

99878-800

Вакуумный насос с автоматической вентиляцией, 85 л/мин., 50/60 Гц,
На выбор 115/230 В перем. тока

*Примечание. Для системы автоматической флотации вакуумные насосы должны быть оснащены системами автоматической вентиляции.
*Примечание.  Для создания нужного давления в режиме абсолютного измерения требуются два вакуумных насоса

2456-800

Монитор поршневого манометра, одноканальный,с интерфейсом RS-232 и ПО WinPrompt. 115/230 В перем. тока, 50/60 Гц

2456-801

Монитор грузопоршневых манометров, двухканальный, с интерфейсом RS-232 (2) и ПО WinPrompt. 115/230 В перем. тока, 50/60 Гц
