Эталон для калибровки параметров воздуха ADCS-601

Общие сведения

ADCS-601 – это полностью автоматизированный калибровочный стандарт летных данных эталонного класса для проверки и калибровки инструментов отслеживания, а именно приборов контроля летных данных (ADTS). Главная функция ADTS-601 заключается в калибровке статического давления барометрических датчиков в диапазонах Pt и Ps с очень низкой погрешностью измерений. ADCS-601 не предназначен для дублирования функций ADCS по калибровке и тестированию бортового оборудования воздушного судна.


ADCS-601 охватывает диапазон давления от 1 до 380 кПа в режиме абсолютного и избыточного давления, полностью автоматизирован и отличается самым современным уровнем погрешности.


ADCS-601 – это интегрированная система, состоящая из нескольких приборов, которые работают вместе под контролем программного обеспечения ADCS Tools, установленного на персональном компьютере. Оператор взаимодействует с прибором ADCS-601 с помощью клавиатуры, указывающего устройства и дисплея системного контроллера (персонального компьютера).


Сердце системы – это полностью автоматизированный поршневой манометр или грузопоршневой вакуумметр PG7601, охватывающий диапазон давления от 15 до 38 кПа. Диапазон модели PG7601 расширен до 1 кПа за счет использования манометра со сбалансированным поршнем FPG8601 с автоматизированным контролем давления.


Функции

Система ADCS-601 состоит из двух автоматизированных эталонов давления с пересекающимися диапазонами, что позволяет охватывать больший диапазон давления. Автоматизированный поршневой манометр PG7601 охватывает диапазон от 15 до 380 кПа (см. раздел 2.2.1). Диапазон модели PG1 расширен до 1 кПа за счет использования манометра со сбалансированным поршнем FPG8601 с автоматизированным контролем давления (см. раздел 2.2.1). Система включает также вакуумные насосы и средства измерения вакуума для работы в режиме абсолютного давления. Для выполнения сравнений с использованием эталонов давления FPG8601 и PG7601 в комплект поставки включен монитор эталонного давления RPM4.

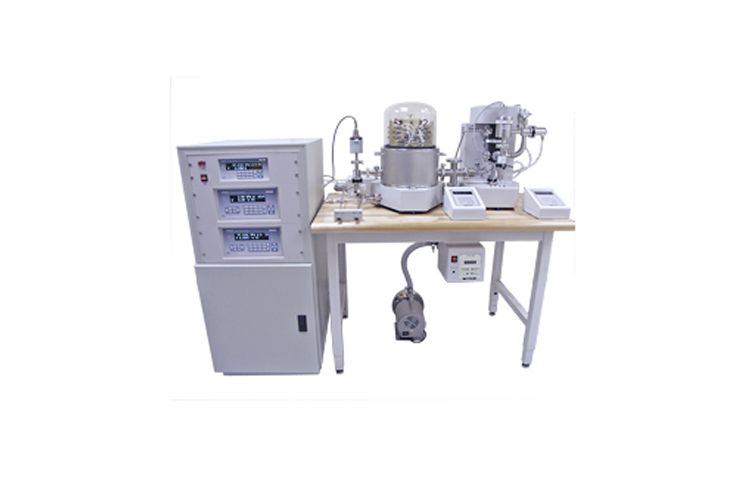

Физически система ADCS-601 разделена на два основных компонента. Эталонный стенд – это лабораторный стол, на который устанавливаются эталоны давления PG7601 и FPG8601, пневматическое оборудование контрольного выключателя и эталонные системы вакуумирования. Шкаф управления содержит автоматизированные контроллеры давления PPC3, монитор эталонного давления RPM и пульт управления газоснабжением. Системный контроллер (персональный компьютер) подключается к системе с помощью USB.


Система ADCS-601 управляется программным обеспечением ADCS Tools, установленным на персональный компьютер. Программа ADCS Tools управляет всей системой, взаимодействует с другими программами и системными средствами. Кроме того, программа ADCS Tools осуществляет общий контроль системного интерфейса с помощью дисплея, клавиатуры и указывающего устройства персонального компьютера.


Эталонный стенд


Эталонный стенд ADCS-601 представляет собой стенд с деревянным покрытием для лабораторных работ, на который устанавливаются эталоны давления PG7601 и FPG8601. Кроме того, стенд включает блок пневматической разводки (см. рис. 8), соединения системы с тестируемым устройством и насосную систему, обеспечивающую опорный в зависимости от абсолютного давления. Вакуумные насосы можно приобрести отдельно.


Шкаф управления


Шкаф управления ADCS-601 представляет собой 19-дюймовый корпус в стойке, в который устанавливаются регуляторы давления PPC3, обеспечивающие автоматизированное управление давлением для эталонов давления PG7601 и FPG8601. Для проверочного сравнения эталонов PG7601 и FPG8601 используется монитор эталонного давления RPM. Кроме того, шкаф управления включает соединения в цепи электропитания и пульт управления газоснабжением, позволяющий настраивать и отслеживать подачу газового давления в различные части системы.


Пульт управления газоснабжением


Пульт управления газоснабжением входит в систему управления ADCS-601. Доступ к нему осуществляется через дверцу в нижней части передней панели шкафа управления. Пульт управления газоснабжением используется для настройки и отслеживания подачи газового давления в различные системы и компоненты системы.


Характеристики
Технические характеристики
Требования к электропитанию Приборы (AC1)
От 100 до 240 В перем. тока, 50 или 60 Гц, макс. 240 Вт потребление
Фаза: 250 VT, 10 А

Опорные вакуумные насосы (AC2)
Версия 110 В: от 100 до 120 В, 50 или 60 Гц, макс. 1100 Вт потребление
Фаза: 250 VT, 10 А
Версия 220 В: от 200 до 240 В, 50 или 60 Гц, макс. 1100 Вт потребление
Плавкий предохранитель: 250 В 10 A

Насос вспомогательных систем (AC3)
Версия 110 В: от 100 до 120 В, 50 или 60 Гц, макс. 800 Вт потребление
Фаза: 250 VT, 10 А
Версия 220 В: от 200 до 240 В, 50 или 60 Гц, макс. 800 Вт потребление
Фаза: 250 VT, 10 А

Требования к подаче давления Подача воздуха
От 0,7 до 1 МПа

Эталонный газ
Азот или воздух, от 0,45 до 1 МПа, чистый и сухой (не ниже разряда прибора, предпочтительна высокая степень чистоты)

Температурный диапазон эксплуатации От 20 до 26 ºC
Масса Эталонный стенд
Примерно 173 кг (с турбонасосом и регулятором)

Шкаф управления
Примерно 105 кг

Вакуумные насосы вспомогательных систем и предварительного разрежения
19 кг каждый

Габариты Эталонный стенд
(ВхШхГ): 145 x 122 x 76 см

Шкаф управления
(ВхШхГ): 124 x 56 x 66 см (Г)

Диапазоны давления Общий
от 1 до 380 кПа

PG7601
от 10 до 380 кПа

FPG8601
от 1 до 15 кПа

Рабочая среда Азот или воздух
Подсоединение давления Порт TEST(+)
Быстрый соединитель (1/4 дюйма, NUPRO® SS-QC4-B1-400)

Порт TEST(-)
Быстрый соединитель (1/4 дюйма, NUPRO® SS-QC4-B1-400)

Соответствие CD Доступно, необходимо указать

Технические характеристики поршневого манометра PG7601

Измерение состояния окружающей среды и поршневого цилиндра
Температура Диапазон
Окружающая среда: от 0 до 40 °C
Модуль поршневого цилиндра: от 0 до 40 °C
Разрешение
Окружающая среда: 0,1
Модуль поршневого цилиндра: 0,01
Погрешность измерений
Окружающая среда: ± 1
Модуль поршневого цилиндра: ± 0,1
Барометрическое давление Диапазон
От 70 до 110 кПа
Разрешение
10 Па
Погрешность измерений
± 140 Па
Относительная влажность Диапазон
От 5 до 95 %
Разрешение
1 % относительной влажности
Погрешность измерений
± 10 % относительной влажности
Положение поршня Диапазон
±¬4,5·мм
Разрешение
0,1 мм
Погрешность измерений
± 0,2 мм
Вращение поршня (скорость и замедление) Диапазон
От 2 до 99 об./мин
Разрешение
1 об./мин
Опорный вакуум С встроенным датчиком
Диапазон
От 0 до 20 Па
Разрешение
0,01 Па
Погрешность измерений
± 0,1 Па или 10 % показаний в зависимости от того, какое значение выше

С внешним диафрагмовым манометром емкостного сопротивления
Диапазон
От 0 до 13,3 Па (100 мТорр)
Разрешение
0,01 Па (0,01 мТорр)
Погрешность измерений
± 0,05 Па (0,38 мТорр)

Модуль поршневого цилиндра: PC-7100/7600-10
Номинальное давление относительно массы 10 кПа/кг
Режим работы С газовым исполнительным механизмом, с газовой смазкой
Материал поршня Карбид вольфрама
Материал цилиндра Карбид вольфрама
Номинальный диаметр 35 мм
Номинальная площадь 1000 мм²
Система крепления Без деформации
Типичная скорость замедления 0,1 мм/мин.
Номинальная масса поршня 0,5 кг

Набор утяжелителей: грузы > 50 г
Материал Немагнитная нержавеющая сталь 304L
Обработка Электрополировка
Погрешность измеренных значений ± 5 миллионных долей или 1 мг в зависимости от того, какое значение больше

Общие технические характеристики модели FPG8601

Измерение состояния окружающей среды и поршневого цилиндра
Температура Газ смазки
Диапазон: от 0 до 40 °C
Разрешение: 0,1 °С
Точность: ± 0,2 °C

Поршневой цилиндр
Диапазон: от 0 до 40 °C
Разрешение: 0,01 °С
Точность: ± 0,1 °C

Относительная влажность Диапазон: от 5 до 95 %
Разрешение: 1 % относительной влажности
Точность: ± 10 % относительной влажности
Вакуум Диапазон: 13,3 Па (100 мТорр)
Разрешение: 0,001 Па (0,01 мТорр)
Точность: ± 0,06 Па (0,45 мТорр)
Датчик давления окружающей среды и смазки Диапазон: 200 кПа
Разрешение: 1 Па
Точность: ± 0,1 кПа

Измерение давления и технические характеристики функций управления


От 10 до 380 кПа, PG7601 и PPC3-700K
Чувствительность¹ 0,01 Па + 0,5 миллионной доли
Точность² ± (0,01 Па + 2 миллионные доли)
Погрешность измерений³ см. протокол поверки поршневого цилиндра и действующую редакцию технического примечания 7920TN01.
Шаг контрольных точек 1 кПа
Стабильность установленного давления ± 1 Па
Типовое время установки контрольной точки От 60 до 180 секунд

¹ Чувствительность: минимальное отклонение входных данных, отображаемое в выходных данных.
² Точность: сочетание линейности, гистерезиса и воспроизводимости.
³ Погрешность измерений: максимальное отклонение показанного давления от фактического с учетом всех источников погрешности, объединенных и расширенных (k = 2) согласно «Руководству по выражению неопределенности в измерениях» ISO.


От 1 до 15 кПа, FPG8601 и PPC3-100K
Разрешение¹ 0,01 Па
Точность² ± (2 миллионные доли + 50 мПа)
Погрешность измерений³ ± 0,008 % показаний или 0,3 Па в зависимости от того, какое значение выше
Шаг контрольных точек 1 Па
Стабильность установленного давления ± 1 Па
Типовое время установки контрольной точки От 60 до 180 секунд

¹ Разрешение: минимальный шаг отображения.
² Точность: сочетание линейности, гистерезиса и воспроизводимости.
³ Погрешность измерений: максимальное отклонение показанного давления от фактического с учетом всех источников погрешности, объединенных и расширенных (k = 2) согласно «Руководству по выражению неопределенности в измерениях» ISO. Примечание: погрешность, установленная для устройства FPG8601 в системе ADCS-601, по сравнению со стандартным устройством FPG8601 расширена. Это необходимо для обеспечения проверки PG7601 и неограниченной периодичности повторных калибровок. См. раздел 7.2.3 и техническое примечание 2090TN05.


Модели и принадлежности
Модель Описание
ADCS-601

Эталон для калибровки параметров воздуха
