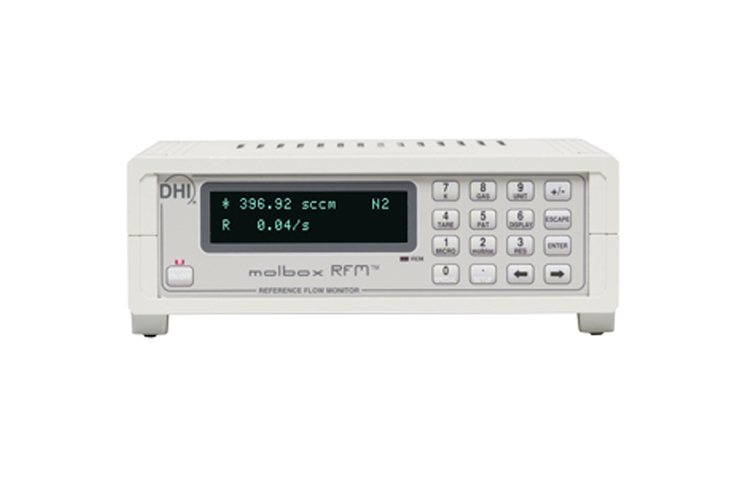

Монитор эталонного расхода molbox RFM

Общие сведения

molbox RFM представляет собой вспомогательное устройство для измерения массового расхода с помощью ламинарного элемента molbloc-L и звукового элемента molbloc-S.


Элементы управления потоком molbloc подключаются к расходомеру molbox RFM с помощью двух подсоединений давления и одной линии данных. Модуль molbox RFM считывает данные калибровки с постоянного запоминающего устройства molbloc типа EEPROM и замеряет входное и выходное давление модуля molbloc с помощью встроенных высокоточных датчиков эталонного давления (RPT). Омическая измерительная система считывает сопротивление платиновых термометров сопротивления molbloc, на основе показаний которых рассчитывается температура molbloc. Расход газа, протекающего через модуль molbloc, вычисляется по калибровочным данным модуля molbloc с использованием значений давления, температуры и свойств газа, хранящихся в памяти molbox RFM. Для элементов потока molbloc-L доступна опция Microrange, предназначенная для увеличения разрешения при измерении расхода на участке до 10 % от всей шкалы диапазона расхода.


Расходомер molbox RFM и элементы потока molbloc полезны в различных задачах измерений, испытаний и калибровки, в которых нужна высокая точность при измерении малого расхода газа. Расходомер molbox RFM разработан специально для приложений, в которых на первое место выходят такие факторы, как ультракомпактное исполнение, большой диапазон измерения и сниженная стоимость. Вторая модель, molbox1+, рассчитана на приложения, в которых требуется минимально возможная погрешность. Чтобы сконфигурировать систему калибровки расхода, воспользуйтесь приведенными на нижеследующих страницах сведениями по выбору molbloc и калибровок, зависящих от давления, для лучшего охвата диапазонов расхода и условий, связанных с давлением. Системы крепления molstic и ПО калибровки расхода COMPASS® for molbox функционально дополняют систему.


Функции
  • Компактное представление
  • Покрывает диапазон расхода от 1 куб. см/мин до 100 л/мин с модулем molbloc-L и до 5000 л/мин с модулем molbloc-S
  • Выбор из 20 различных газов
  • Аккредитованная погрешность измерений ± 0,5 % от показаний с диапазоном измерения до 100:1
  • Встроенные клапаны для выпуска газов, тестирования на утечки и тарирования
  • Включает расширенные функции измерений: суммирование, среднее, размах и отклонение
  • Полное управление с передней панели и удаленная связь по интерфейсам RS232 и IEEE-488
  • Измерение расхода по массе и по объему с опорным давлением и температурными условиями по выбору пользователя
Характеристики

Спецификации измерения расхода


Устройство molbox RFM измеряет расход газа через элементы потока molbloc. Диапазон расхода, применимое рабочее давление и разностное давление для molbloc-L или диапазон расхода и диапазон абсолютного давления для molbloc-S зависят от типа используемого элемента molbloc и его калибровочных характеристик. Подробные данные о калибровке и диапазонах см. в справочных таблицах по molbloc-L и molbloc-S.


Для диапазонов molbloc-L до 3E4 точность и разрешение на участке 10 % всей шкалы улучшаются с помощью опции Microrange. Для модуля molbloc 1E5-L опция Microrange необходима для достижения характеристик, указанных в спецификациях.


molbox RFM



molbloc-L (диапазоны от 1E1-L до 3E4-L включительно)

molbloc-S (все диапазоны)

Скорость обновления при измерениях



1 секунда

1 секунда

Диапазон

до полного диапазона molbloc в зависимости от типа калибровки,

определяемого типом газа и давлением в molbloc (см. таблицу диапазонов molbloc-L)

Расход, относящийся к 20 – 200 кПа абсолютного давления или 50 – 500 кПа абсолютного давления до устройства

(см. таблицу диапазонов molbloc-S)

Разрешение

0,01 % всей шкалы

± 0,01 % от показаний

Линейность

± 0,23 % от показаний на участке 10 – 100 % всей шкалы,

± 0,023 % всей шкалы на участке менее 10 % всей шкалы

± 0,25 % от показаний

Воспроизводимость

± 0,1 % от показаний на участке 10 – 100 % всей шкалы,

± 0,01 % всей шкалы на участке менее 10 % всей шкалы

± 0,1 % от показаний

Точность1

± 0,25 % от показаний на участке 10 – 100 % всей шкалы,

± 0,025 % всей шкалы на участке менее 10 % всей шкалы

± 0,3 % от показаний

Расчетная стабильность2
(годовая)

± 0,15 % от показаний на участке 10 – 100 % всей шкалы,

± 0,015 % всей шкалы на участке менее 10 % всей шкалы

± 0,2 % от показаний

Погрешность измерений3



± 0,5 % от показаний на участке 10 – 100 % всей шкалы,

± 0,05 % всей шкалы на участке менее 10 % всей шкалы

± 0,5 % от показаний при 50 – 500 кПа, ± 0,5 % от расхода при

50 кПа на участке 20 – 50 кПа


Расходомер molbox RFM с опцией Microrange



molbloc-L (диапазоны от 1E1-L до 3E4-L включительно)

molbloc-L (только диапазоны 1E5)

Скорость обновления при измерениях

1 секунда

1 секунда

Диапазон

от 0 до всей шкалы molbloc в зависимости от типа калибровки,

определяемого газом и давлением в molbloc (см. таблицы для molbloc-L)

от 0 до всей шкалы molbloc в зависимости от типа калибровки,

определяемого газом и давлением в molbloc (см. таблицы для molbloc-L)

Разрешение

0,01 % всей шкалы, 0,001 % всей шкалы ниже

 10 % всей шкалы

0,01 % всей шкалы

Линейность

± 0,23 % от показаний на участке 1 – 100 % всей шкалы, ± 0,0023 % всей шкалы ниже 1 % всей шкалы

± 0,25 % от показаний на участке 5 – 100 % всей шкалы

± 0,0125 % всей шкалы ниже 5 % всей шкалы

Воспроизводимость

± 0,1 % от показаний на участке 1 – 100 % всей шкалы,

± 0,001 % всей шкалы ниже 1 % всей шкалы

± 0,2 % от показаний на участке 5 – 100 % всей шкалы

± 0,01 % всей шкалы ниже 5 % всей шкалы

Точность1

± 0,25 % от показаний на участке 1 – 100 % всей шкалы,

± 0,0025 % всей шкалы ниже 1 % всей шкалы

± 0,32 % от показаний на участке 5 – 100 % всей шкалы

± 0,016 % всей шкалы ниже 5 % всей шкалы

Расчетная стабильность2
(годовая)

± 0,15 % от показаний на участке 1 – 100 % всей шкалы,

± 0,0015 % всей шкалы ниже 1 % всей шкалы

± 0,2 % от показаний на участке 5 – 100 % всей шкалы

± 0,01 % всей шкалы ниже 5 % всей шкалы

Погрешность измерения3

± 0,5 % от показаний на участке 1 – 100 % всей шкалы,

± 0,005 % всей шкалы ниже 1 % всей шкалы

± 0,5 % от показаний на участке 5 – 100 % всей шкалы,

± 0,025 % всей шкалы ниже 5 % всей шкалы

molbloc-S (все диапазоны)


Технические характеристики аналогичны характеристикам molbox RFM без опции Microrange. Датчик Microrange отключается, как только расходомер molbox RFM подсоединяется к модулю molbloc-S.


1.  Точность: линейность, гистерезис, воспроизводимость.


2.  Расчетная стабильность – максимальное изменение значения за один год для стандартного устройства molbox RFM и модуля molbloc, используемых в обычных условиях. Поскольку стабильность можно только прогнозировать, ее значение для конкретного расходомера molbox RFM должно устанавливаться экспериментально.


3.  Погрешность измерения – максимальное отклонение показаний расхода molbox RFM от истинного значения расхода через модуль molbloc, включая точность, стабильность и стандартную погрешность калибровки DHI. Спецификации погрешности измерения для модулей molbloc действительны только для газов, с которыми устройство molbloc проходило калибровку. Все модули molbloc прошли калибровку по азоту. Калибровка по другим газам производится по дополнительной заявке. Возможность калибровки DHI не поддерживается в течение всего времени для всех газов и всех обозначений модулей molbloc. Прежде чем выполнять заказ, проверьте наличие соответствующей возможности.


Модели и принадлежности
Модель Описание
Molbox RFM

Монитор эталонного расхода molbox RFM

Включает в себя:

Руководство пользователя, сертификат калибровки, шнур питания, (2) магистрали давления от molbox RFM к molbloc, (1) магистраль передачи данных от molbox RFM к molbloc, (2) Однопроходные быстродействующие соединители давления

Аксессуар Описание
Блок управления MFC-CB

Блок управления MFC-CB Control Box

Включает в себя:
(2) Комплекты соединительных кабелей MFC/MFM
Калибровочный кабель
Шнур питания
Руководство по эксплуатации и техобслуживанию
Отчет о калибровке

Программное обеспечение для калибровки для пользователей molbloc/molbox
Системы крепления molstic-L
Система крепления molstic-S
RFM-RMK

Комплект для крепления в стойку

RFM 02

Микродиапазон
