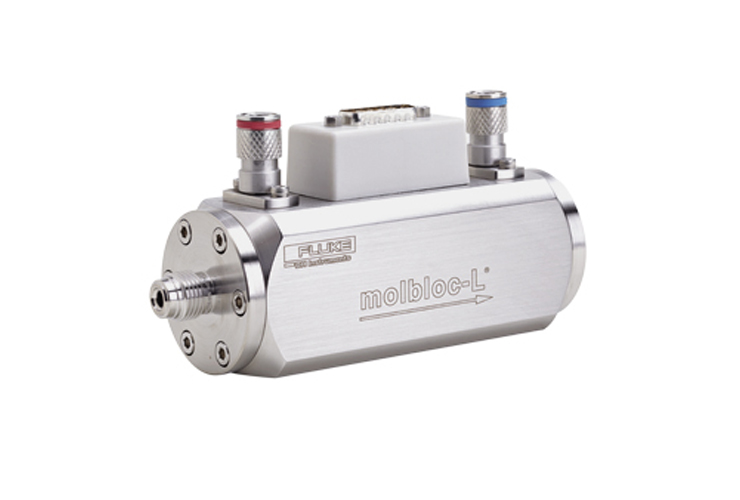

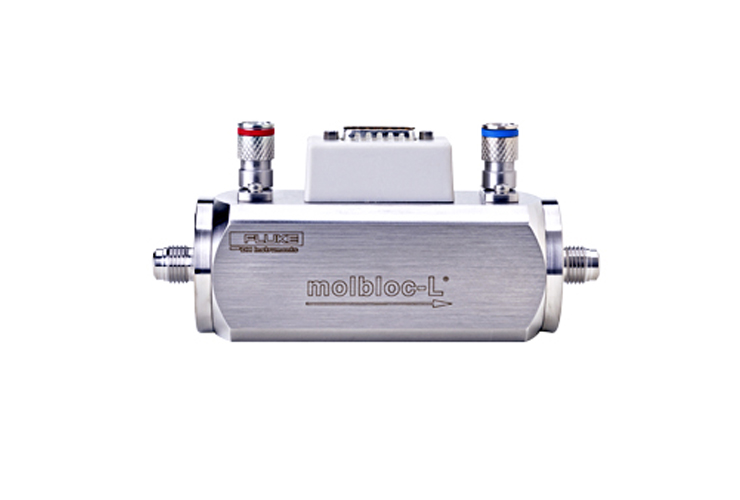

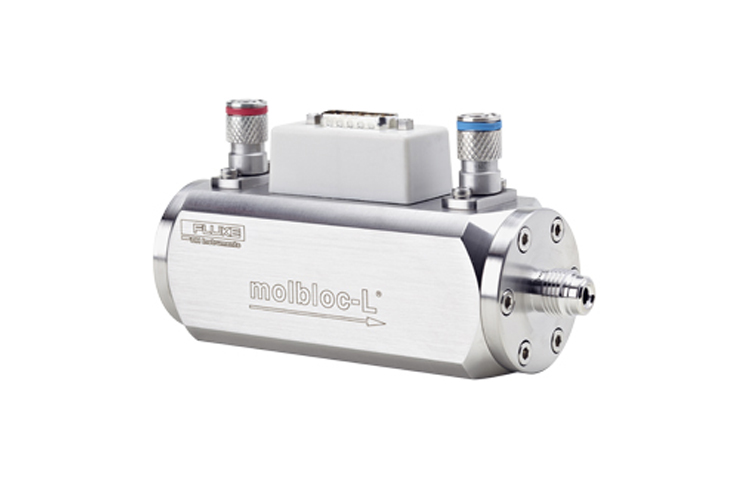

Элемент molboc-L с ламинарным потоком

Общие сведения

Ламинарные элементы потока для расхода от 1 куб. см/мин до 100 л/мин


Модули molbloc-L являются ламинарными элементами потока, предназначенными для использования с расходными терминалами molbox. Конструкция модуля molbloc предполагает движение газа вдоль продольного кольцевого зазора между поршнем и точно пригнанным цилиндрическим отверстием в теле molbloc. Различные диапазоны molbloc получаются за счет различных размеров зазора. Для высоких значений диапазона расхода (размер 1E4 и выше) используется более крупное тело molbloc с цилиндрическим отверстием большего размера.


Функции

Основные характеристики


  • Совместимость с расходными терминалами molbox1+ и molbox RFM, а также с ПО COMPASS
  • Встроенный фильтр для защиты от загрязнений
  • Измерение избыточного абсолютного давления перед устройством с помощью обоих преобразователей абсолютного давления molbox снижает погрешность и увеличивает надежность
  • Непрерывное считывание показаний в реальном времени
  • Возможность полной автоматизации
  • Отсутствие подвижных частей

Диапазоны molbloc-L


Размеры модулей molbloc имеют обозначения в виде числа, характеризующего их номинальное сопротивление потоку. Номинальное сопротивление выражается в номинальном диапазоне расхода при прохождении азота под абсолютным входным давлением 250 кПа и разностным давлением в molbloc, равным 50 кПа. На практике диапазон расхода molbloc может отличаться от номинального. Различие возникает вследствие вариативности плотности и вязкости газов и вследствие различных вариантов калибровки molbloc исходя из рабочего давления.


Характеристики
Технические характеристики – Эталонные типы калибровки molbloc-L – При использовании с терминалом molbox1+
Скорость обновления при измерениях 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки,
определяемого типом газа и давлением в molbloc (см. раздел 1.2.5.1.3)
Разрешение 0,0015 % всей шкалы
Линейность ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Воспроизводимость ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Точность1 ± 0,07 % от показаний на участке 10 – 100 % всей шкалы,
±0,007 % всей шкалы ниже 10 % всей шкалы
Стабильность2
(годовая)
± 0,09 % от показаний на участке 10 – 100 % всей шкалы,
± 0,009 % всей шкалы ниже 10 % всей шкалы
Погрешность измерения3 ± 0,2 % от показаний на участке 10 – 100 % всей шкалы,
± 0,02 % всей шкалы ниже 10 % всей шкалы
(N2 или любой газ, поддерживаемый molbox1+, по которому была произведена калибровка) molbloc 1E5
± 0,5 % от показаний на участке 25 – 100 % всей шкалы,
± 0,125 % всей шкалы ниже 25 % всей шкалы
1 Точность – обобщенная линейность, гистерезис, воспроизводимость.
2 Стабильность – максимальное изменение значения нуля и верхнего предела диапазона в течение заданного промежутка времени для типичных устройств molbox1+ и molbloc при обычных условиях эксплуатации. Стабильность можно лишь прогнозировать, поэтому для конкретных устройств molbox и molbloc1+ соответствующие значения следует устанавливать экспериментально.
3 Погрешность измерений (точность) – максимальное отклонение показаний расхода molbox1+ от истинного значения расхода через molbloc включая точность, стабильность и погрешность калибровки эталона Fluke.



Технические характеристики – Калибровка molbloc-L типа Premium – При использовании с терминалом molbox1+
Скорость обновления при измерениях 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. раздел 1.2.5.1.2)
Разрешение 0,0015 % всей шкалы
Линейность ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Воспроизводимость ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Точность1 ± 0,07 % от показаний на участке 10 – 100 % всей шкалы,
±0,007 % всей шкалы ниже 10 % всей шкалы
Стабильность2
(годовая)
± 0,03 % от показаний на участке 10 – 100 % всей шкалы,
± 0,003 % всей шкалы ниже 10 % всей шкалы
Погрешность измерения3 ± 0,125 % от показаний на участке 10 – 100 % всей шкалы,
± 0,0125 % всей шкалы ниже 10 % всей шкалы
(N2 или любой газ, поддерживаемый molbox1+, по которому была произведена калибровка) Калибровка типа Premium для molbloc-L 1E5 отсутствует
1 Точность – обобщенная линейность, гистерезис, воспроизводимость.
2 Стабильность – максимальное изменение значения нуля и верхнего предела диапазона в течение заданного промежутка времени для типичных устройств molbox1+ и molbloc при обычных условиях эксплуатации. Стабильность можно лишь прогнозировать, поэтому для конкретных устройств molbox и molbloc1+ соответствующие значения следует устанавливать экспериментально.
3 Погрешность измерений (точность) – максимальное отклонение показаний расхода molbox1+ от истинного значения расхода через molbloc включая точность, стабильность и погрешность калибровки эталона Fluke.



Технические характеристики – Эталонные типы калибровки molbloc-L – При использовании с терминалом molbox RFM
molbloc-L (диапазоны от 1E1-L до 3E4-L включительно)
Скорость обновления при измерениях 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы для диапазона molbloc-L)
Разрешение 0,01 % всей шкалы
Линейность ±0,23 % от показаний на участке 10–100 % всей шкалы, ±0,023 % всей шкалы ниже 10 % всей шкалы
Воспроизводимость ± 0,1% от показаний на участке 10–100 % всей шкалы, ±0,01 % всей шкалы ниже 10 % всей шкалы
Точность1 ±0,25 % от показаний на участке 10–100 % всей шкалы, ±0,025 % всей шкалы ниже 10 % всей шкалы
Расчетная стабильность2
(годовая)
±0,15 % от показаний на участке 10–100 % всей шкалы, ±0,015 % всей шкалы ниже 10 % всей шкалы
Погрешность измерения3 ±0,5% от показаний на участке 10–100 % всей шкалы, ±0,05 % всей шкалы ниже 10 % всей шкалы



Расходомер molbox RFM с опцией Microrange
molbloc-L (диапазоны от 1E1-L до 3E4-L включительно) molbloc-L (только диапазоны 1E5)
Скорость обновления при измерениях 1 секунда 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы molbloc-L) от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы molbloc-L)
Разрешение 0,01 % всей шкалы, 0,001 % всей шкалы на участке ниже  0,001 % всей шкалы на участке ниже 10 % всей шкалы 0,01 % всей шкалы
Линейность ± 0,23 % от показаний на участке 1 – 100 % всей шкалы,
± 0,0023 % всей шкалы ниже 1 % всей шкалы
±0,25 % от показаний на участке 5–100 % всей шкалы, ±0,0125 % всей шкалы на участке ниже 5 % всей шкалы
Воспроизводимость ±0,1 % от показаний на участке 1–100 % всей шкалы, ±0,001 % всей шкалы на участке ниже 1 % всей шкалы ±0,2 % от показаний на участке 5–100 % всей шкалы, ±0,01 % всей шкалы ниже 5 % всей шкалы
Точность1 ±0,25 % от показаний на участке 1–100 % всей шкалы, ±0,0025 % всей шкалы на участке ниже 1 % всей шкалы ±0,32 % от показаний на участке 5–100 % всей шкалы, ±0,016 % всей шкалы на участке ниже 5 % всей шкалы
Расчетная стабильность2
(годовая)
±0,15 % от показаний на участке 1–100 % всей шкалы, ±0,0015 % всей шкалы на участке ниже 1 % всей шкалы ± 0,2 % от показаний на участке 5 – 100 % всей шкалы, ± 0,01 % всей шкалы ниже 5 % всей шкалы
Погрешность измерения3 ±0,5 % от показаний на участке 1–100 % всей шкалы, ±0,005 % всей шкалы на участке ниже 1 % всей шкалы ±0,5 % от показаний на участке 5–100 % всей шкалы, ±0,025 % всей шкалы ниже 5 % всей шкалы
Модели и принадлежности
МодельОписание
1E1 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
5E1 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
1E2 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
2E2 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
5E2 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
1E3 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
5E3 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
1E4 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
3E4 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
1E5 VCR-V-Q

Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
Дополнительные возможности калибровки molbloc-S

Низкое давление от 20 до 200 кПа

на входе molbloc (указать, улучшенный или стандартный)


Стандартное давление от 50 до 500 кПа

на входе molbloc (указать, улучшенный или стандартный)


Высокое давление от 200 до 2 000 кПа

на входе molbloc (указать, улучшенный или стандартный)




АксессуарОписание
Ниже molbloc-L

Рабочее давление (абсолютное):
Атмосферное давление на выходе из molbloc
Указать, «премиум» или «стандарт»

Высокое давление molbloc-L

Рабочее давление (абсолютное):
от 325 до 525 кПа на входе в molbloc

Низкое давление molbloc-L

Рабочее давление (абсолютное):
от 250 до 325 кПа на входе в molbloc
Указать, «премиум» или «стандарт»
