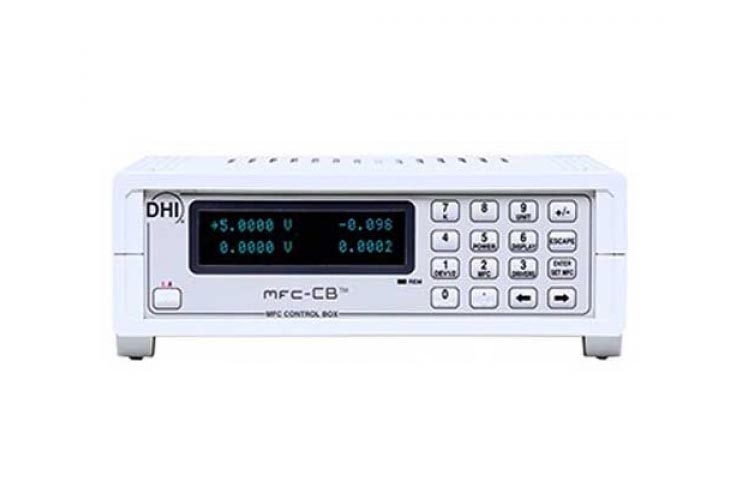

Блок управления MFC-CB

Общие сведения

Блок управления контроллерами массового расхода и массовыми расходомерами


MFC-CB представляет собой компактный, универсальный и автономный блок настройки и считывания показаний аналоговых контроллеров массового расхода (MFC) и массовых расходомеров (MFM). Клавиатура и дисплей на передней панели делают его удобным для ручного управления в настольном режиме. Он также интегрируется в автоматизированные, управляемые компьютером системы при помощи интерфейсов RS-232 или IEEE-488.

MFC-CB – это эталонный компонент, отвечающий за аналоговую настройку напряжения и тока в системах калибровки расхода RFM™ molbox компании Fluke Calibration. Он также может быть полезен в качестве автономного устройства в многочисленных измерениях и тестовых системах, использующих MFC или MFM.


MFC-CB – это автономный блок управления для установки и считывания напряжения и тока на MFC и MFM по двум каналам одновременно. Дополнительный блок переключателей MFC Switchbox позволяет выполнять переключения между устройствами, число которых может достигать пяти штук на каждом канале, и которые все вместе могут непрерывно снабжаться электроэнергией.


Малая клавиатура размером 4 x 4 и алфавитно-цифровой дисплей размером 2 x 20 поддерживают локальные операции. Стандартные интерфейсы RS-232 и IEEE-488 позволяют осуществлять дистанционную передачу информации. Дополнительный интерфейс RS232 (COM2) обеспечивает передачу информации по коммуникационным линиям к другому устройству.


Токовые измерения выполняются путем организации падения напряжения на прецизионном резисторе сопротивлением 250 Ом.


Выводимая контрольная точка автоматически корректируется на базе независимого измерения с использованием шины опроса на устройстве, для которого она задается.


MFC-CB использует профили MFC как удобный способ поддержки новых возможностей. Профили MFC задают электрический сигнал и диапазон расхода, позволяя MFC-CB поддерживать ввод контрольной точки и отображаемые измерения в электрических единицах, % всей шкалы или в единицах измерения расхода. Кроме того, возможно одновременное отображение двух единиц измерения; могут быть также определены сумма, разница и отношение сигналов двух измерительных каналов. Коэффициенты пропорциональности для газового MFC могут также вводиться и использоваться автоматически.


Характеристики

Характеристики


  • Установка и считывание напряжения от 0 до 5 В или тока от 4 до 20 мА по двум (2) каналам одновременно
  • Полное локальное управление с передней панели и дистанционное – через интерфейсы RS-232 и IEEE-488.
  • Включает такие новые возможности, как сумма, разница и отношение сигналов в двух (2) каналах
  • Отображение данных в В, мА, % всей шкалы и единицах расхода
  • Автоматическое использование коэффициентов пропорциональности (K) для газов
  • Переключение каждого канала между пятью (5) каналами при помощи блока переключателей MFC Switchbox™
  • Общие с другими подуктами для измерения расхода molbloc/ molbox™ внешний вид, восприятие и протокол
  • Совместимость с программой COMPASS® for molbox для настройки автоматизированных поточных систем на базе molbloc/molbox
Модели и принадлежности

Модель

Описание

Блок управления MFC-CB, MFC Control Box

MFC-CB поставляется в комплекте:

  • (2) Комплекты соединительных кабелей MFC/MFM
  • Кабель для калибровки
  • Шнур электропитания
  • Руководство по эксплуатации и обслуживанию
  • Отчет о калибровке
