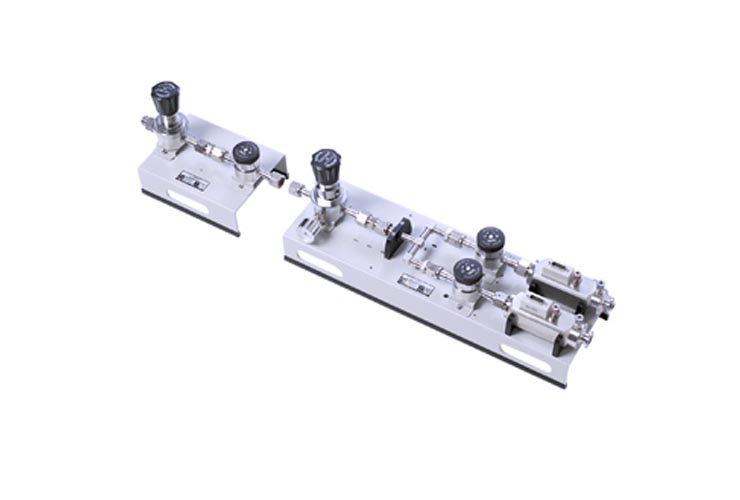

Система крепления molstic-S

Общие сведения

Для элементов массового расхода molbloc-S


Модуль molstic-S™ обеспечивает инженерное решение практических проблем, связанных с монтированием элементов массового расхода molbloc-S®, подключением источника газа, регулировкой рабочего давления и подключением тестируемого устройства. В систему molstic-S размером 6,35 мм включается фильтр для защиты более мелких элементов molbloc-S от загрязнения. Компоненты наивысшего качества объединяются в удобный, компактный, модульный узел, гарантируя оптимальные рабочие характеристики системы molbloc®/molbox™.


Одноканальный molstic-S рассчитан на размещение одного элемента molbloc-S. Двухканальный модуль рассчитан на монтирование сразу двух элементов molbloc-S, позволяя использовать два диапазона без замены аппаратуры в ходе испытаний. Кроме того, выпускной канал этих двух элементов molbloc-S может быть включен параллельно при помощи расположенного ниже по течению тройника (номер по каталогу 401884) с целью расширения диапазона расхода при использовании двухканальной системы molbox1+.


Функции

Основным преимуществом модульной конструкции системы molstic-S является то, что она может использоваться для тестирования устройств как выше, так и ниже по потоку. Заказываемая отдельно регулируемая подставка для тестируемого устройства (номер по каталогу 401934) вмещает большие устройства, которые не подходят по размеру к системе molstic-S.


Система molstic-S доступна в исполнении с трубопроводами размером 6,35 мм или 12,7 мм. Размер 6,35 мм используется с элементами molbloc-S, имеющими маркировку 1E2-S и ниже, а размер 12,7 мм – с элементами в диапазоне от 2E2-S до 2E3-S. Все платформы molstic-S поставляются со встроенными отсечными клапанами/дросселями. Это позволяет тестировать утечку в системе и обеспечивает средства управления расходом (если этого требует тип тестируемого устройства). Отдельно заказываемые комплекты дросселей высокого разрешения могут устанавливаться в системе molstic-S размером 6,35 мм; это дает возможность более тонкого управления расходом.


ИСПОЛЬЗОВАНИЕ molstic-S


Поскольку система molbloc-S работает в режиме критического расхода, тестируемые устройства, имеющие возможность управлять расходом, должны устанавливаться выше системы molbloc-S, чтобы обеспечить это управление.


Устройства, которые должны калиброваться при атмосферном давлении, как правило, устанавливаются ниже системы molbloc-S. Модульность конструкции molbloc-S позволяет обеспечить это условие.


Регулирование давления подаваемого газа жизненно важно для защиты датчиков давления molbox. Поэтому рекомендуется, чтобы режим «только подача» системы molstic-S использовался выше тестируемых устройств, которые имеют возможность управления расходом, и чтобы опция регулятора снижения давления была установлена в molstic-S при калибровке устройств, работающих при атмосферном давлении. При желании в системе molstic-S для обеспечения управления давлением на выходе расположенных выше по потоку тестируемых устройств можно установить регулятор противодавления.


Характеристики

Габариты

molstic-S

A

B

C

D

E

molstic-S одиночная, 6,35 мм

103,5 мм

182 мм

590 мм

600 мм

molstic-S одиночная, 12,7 мм

103,5 мм

182 мм

590 мм

600 мм

molstic-S двойная, 6,35 мм

103,5 мм

182 мм

590 мм

84 мм

600 мм

molstic-S двойная, 12,7 мм

103,5 мм

182 мм

590 мм

84 мм

600 мм

двойная, 6,35 мм с регулятором и тройником

103,5 мм

182 мм

590 мм

84 мм

750 мм

двойная, 12,7 мм с регулятором и тройником

103,5 мм

182 мм

590 мм

84 мм

875 мм

одиночная, 6,35 мм, с дросселем

103,5 мм

182 мм

590 мм

600 мм

двойная , 6,4 мм, с дросселем и тройником

103,5 мм

182 мм

590 мм

84 мм

875 мм

только подача, 6,35 мм

103,5 мм

182 мм

232 мм

280 мм

только подача, 12,7

мм, 103,5 мм

182 мм

232 мм

471 мм


Примечания по конфигурации


  • Каждая система molstic-S поставляется с трубками из чистого пенополиуретана длиной 50 см, обеспечивающими универсальность соединения тестируемого устройства и входного питающего трубопровода.
  • Все платформы molstic-S поставляются со встроенными отсечными клапанами/дросселями. Это позволяет тестировать утечку в системе и обеспечивает средства управления расходом (если этого требует тип тестируемого устройства).
  • Платформы molstic-S калибра 6,35 мм предназначены для использования с элементами molbloc-S 1E2-S и ниже. Платформы molstic-S калибра 12,7 мм предназначены для использования с элементами molbloc-S от 2E2-S до 2E3-S. Деталь с номером по каталогу 401935 может заменять впускной фланец системы molbloc-S калибра 12,7 мм для элементов с повышенным расходом, так чтобы они могли использоваться в системе molstic-S калибра 6,35 мм. Эта мера рекомендуется только для элемента 2E2-S системы molbloc-S с любым типом калибровки, или элемента 5E2-S с калибровкой при низком давлении.
  • Деталь с номером по каталогу 401936 может заменять впускной фланец системы molbloc-S калибра 6,35 мм для элементов с повышенным расходом, так чтобы они могли использоваться в системе molstic-S калибра 12,7 мм. Эта мера рекомендуется только для элемента 1E2-S системы molbloc-S.
Модели и принадлежности
Модель Описание
molstic-S, одиночный, 6,35 мм

Для использования с одиночным molbloc-S, 1E2-S и ниже

Аксессуар Описание
Комплект дросселя, molstic-S, 6,35 м, низкий

Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 20 станд. л/мин

Комплект дросселя, molstic-S, 6,35 м, середина

Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 100 станд. л/мин

Регулятор давления всасывания, 6,35 мм

Установлено на molstic-S размером 6,35 мм для управления давлением на входе

Регулятор давления всасывания, для molstic-S, диаметр 6,35 мм

Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 6,35 мм

Регулятор, 6,35 мм

Установлено на molstic-S размером 6,35 мм для тестируемых устройств, находящихся ниже по потоку

Регулятор, для molstics-S, 6,35 мм

Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 6,35 мм

molstic-S, одиночный, 12,7 мм

Для использования с одиночным molbloc-S, от 2E2-S до 2E3-S

Аксессуар Описание
Регулятор давления всасывания, 12,7 мм

Установлено на molstic-S размером 12,7 мм для управления давлением на входе

Регулятор давления всасывания, для molstic-S, диаметр 12,7 мм

Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 12,7 мм

Регулятор, 12,7 мм

Установлено на molstic-S размером 12,7 мм для тестируемых устройств, находящихся ниже по потоку

Регулятор, для molstics-S, 12,7 мм

Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 12,7 мм

molstic-S, двойной, 6,35 мм

Для использования с двумя molbloc-S, 1E2-S и ниже

Аксессуар Описание
Комплект дросселя, molstic-S, 6,35 м, низкий

Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 20 станд. л/мин

Комплект дросселя, molstic-S, 6,35 м, середина

Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 100 станд. л/мин

Регулятор давления всасывания, 6,35 мм

Установлено на molstic-S размером 6,35 мм для управления давлением на входе

Регулятор давления всасывания, для molstic-S, диаметр 6,35 мм

Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 6,35 мм

Регулятор, 6,35 мм

Установлено на molstic-S размером 6,35 мм для тестируемых устройств, находящихся ниже по потоку

Регулятор, для molstics-S, 6,35 мм

Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 6,35 мм

molstic-S, двойной, 12,7 мм

Для использования с двумя molbloc-S, от 2E2-S до 2E3-S

Аксессуар Описание
Регулятор давления всасывания, 12,7 мм

Установлено на molstic-S размером 12,7 мм для управления давлением на входе

Регулятор давления всасывания, для molstic-S, диаметр 12,7 мм

Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 12,7 мм

Регулятор, 12,7 мм

Установлено на molstic-S размером 12,7 мм для тестируемых устройств, находящихся ниже по потоку

Регулятор, для molstics-S, 12,7 мм

Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 12,7 мм

только подача molstic-S, 6,35 мм

Платформа для регулировки на входе, 6,35 мм

Аксессуар Описание
Комплект дросселя, molstic-S, 6,35 м, низкий

Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 20 станд. л/мин

Комплект дросселя, molstic-S, 6,35 м, середина

Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 100 станд. л/мин

Регулятор давления всасывания, 6,35 мм

Установлено на molstic-S размером 6,35 мм для управления давлением на входе

Регулятор давления всасывания, для molstic-S, диаметр 6,35 мм

Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 6,35 мм

Регулятор, 6,35 мм

Установлено на molstic-S размером 6,35 мм для тестируемых устройств, находящихся ниже по потоку

Регулятор, для molstics-S, 6,35 мм

Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 6,35 мм

только подача molstic-S, 12,7 мм

Платформа для регулировки на входе, 12,7 мм

Аксессуар Описание
Регулятор давления всасывания, 12,7 мм

Установлено на molstic-S размером 12,7 мм для управления давлением на входе

Регулятор давления всасывания, для molstic-S, диаметр 12,7 мм

Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 12,7 мм

Регулятор, 12,7 мм

Установлено на molstic-S размером 12,7 мм для тестируемых устройств, находящихся ниже по потоку

Регулятор, для molstics-S, 12,7 мм

Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 12,7 мм

Аксессуар Описание
molstic дросселя с низким расходом

Устанавливается на molstic ниже molbloc для ручной регулировки расхода

molstic дросселя со средним/высоким расходом

Устанавливается на molstic ниже molbloc для ручной регулировки расхода

Стойка тестируемого прибора, регулируемая

Регулируемая платформа 76,2 x 76,2 мм для вертикальной

PK-MOL-S-VAC, ниже вак. соед., средний/низкий

Принадлежности для соединения вакуумного насоса с системой molbloc-S или расположенным ниже по потоку тройником (номер по каталогу 401884)

Т-образный узел, для molbloc-S, ниже по потоку

Соединяет выходы двух элементов molbloc-S в A+B или образует общее соединение по вакууму

VA-MOL-S, комплект вакуумного насоса, низкий, стандарт

Комплект вакуумного насоса для расхода 250 ст. л/мин (вплоть до 5E2-S)

VA-MOL-S, комплект вакуумного насоса, средний, PFPE

Комплект вакуумного насоса для расхода 1000 ст. л/мин (вплоть до 5E3-S), специальная очистка/масло

VA-MOL-S, комплект вакуумного насоса, средний, стандарт

Комплект вакуумного насоса для расхода 1000 ст. л/мин (вплоть до 5E3-S)
