8558A – Эталонный мультиметр

Общие сведения

8,5-разрядный мультиметр 8558A с функцией оцифровки сигналов с частотой дискретизации 5 Мвыб/с и высоким разрешением идеально подходит для автоматизации работ в лабораториях и тестирования в производственных условиях. Благодаря высокоскоростной системе Fluke новой конструкции и самой быстрой в отрасли схеме прямого цифрового преобразования, достигается существенное повышение производительности тестирования многих автоматизированных систем, требующих сочетания высочайшей скорости и точности. Прибор демонстрирует уникальную точность в широком диапазоне измерений, выполняя девять функций измерений при помощи интуитивно понятного интерфейса пользователя с выводом данных и графиков на цветной экран.


Мультиметр 8558A образует единую платформу с полнофункциональным эталонным мультиметром 8588A. Платформа во всех конфигурациях оснащена универсальным интуитивно понятным интерфейсом пользователя с простой для навигации структурой меню, а также набором совместимых команд SCPI, используемых для автоматических систем. Платформа 8588A обеспечивает передачу данных, имеющих разрешение 4,5 разрядов, со скоростью не менее 100 000 показаний/с через интерфейсы GPIB, USBTMC или Ethernet либо сохранение данных во внутренней памяти объемом до 15 млн показаний.

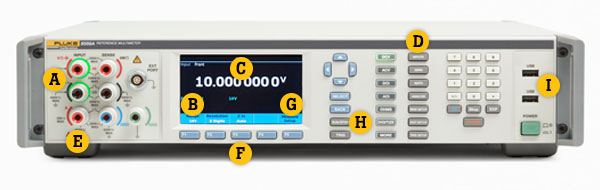

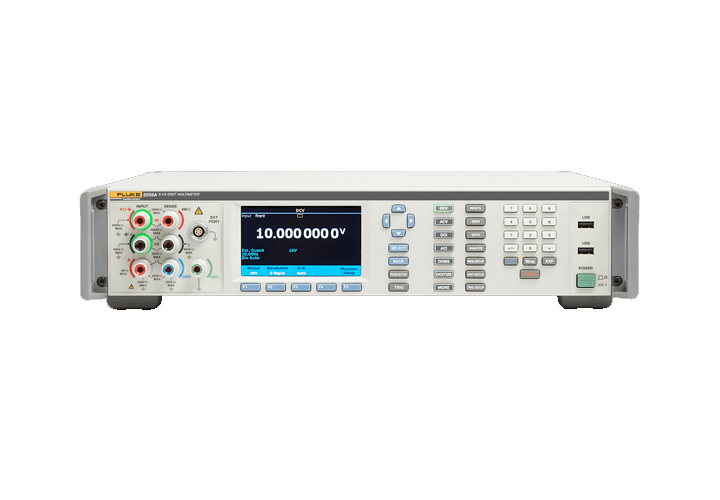

8588A with callouts (Front)


A. Разъемы Visual Connection Management
Активные разъемы подсвечиваются, помогая пользователю правильно выполнить подключение.


B. Простые для доступа настройки
Обеспечивается быстрый доступ к настройкам диапазона, апертуры, входного импеданса, RMS-фильтра, а также другим настройкам измерений.


C. Большой яркий полноцветный экран
Интуитивно понятный интерфейс пользователя и несложная структура меню упрощают доступ к настройкам и просмотр графиков трендов, изображений сигналов, БПФ, гистограмм и статистических данных.


D. Программируемое переключение входов на передней/задней панели
Исключение ручных операций, немедленное получение результатов относительных измерений при помощи одной удаленной команды.


E. Разъем для тока до 30 А (только для 8588A; 2 А для 8558A)
Измерения токов в самом широком в отрасли диапазоне через один разъем.


F. Кнопки программного меню
Настраиваются в соответствии с активной функцией, что делает структуру меню интуитивно понятной и простой в использовании.


G. Выбор языка интерфейса
Можно выбрать английский, испанский, китайский, корейский, русский, французский или японский язык.


H. Кнопка вкл./откл. запуска
Включает и выключает режим непрерывного (свободного) запуска при измерениях.


I. USB-порты
Служит для быстрой и удобной загрузки данных на флэш-накопитель.

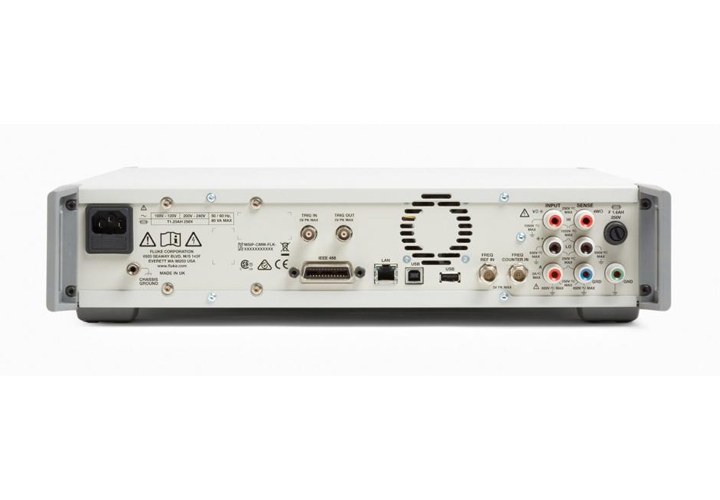

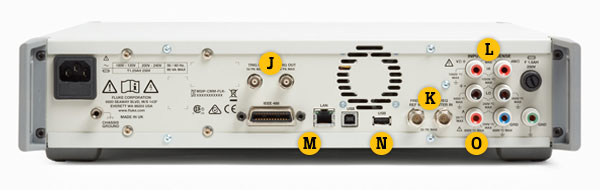

8588A with callouts (Back)


J. Вход/выход сигнала запуска
Прецизионная система запуска максимально точно синхронизирует систему при выполнении автоматических процессов.


K. Частотомер
Обеспечивает измерения частоты до 100 МГц с точностью 0,5 мкГц/Гц.


L. Входные разъемы на задней панели
Идентичны входным разъемам на передней панели для совместимости соединений и выполнения относительных измерений на передних/задних разъемах.


M. Интерфейсы IEEE 488, LAN, USB
Стандартный интерфейс для удаленного доступа для беспроблемной интеграции системы.


N. USB-порт
Служит для быстрой и удобной загрузки данных на флэш-накопитель.


O. Разъем для токов до 2 A


Основные функции и характеристики прибора 8558A


Напряжение постоянного тока


  • От 100 мВ до 1000 В (макс. 1050 В)
  • 2,02x полной шкалы
  • Максимальное разрешение: 1 нВ
  • 4,0 мкВ/В (с ДВ 95 %), 5,7 мкВ/В (с ДВ 99 %), годовая точность
  • 0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99 %), суточная стабильность
  • Апертура отсчетов от 0 до 10 сек (разрешение 200 нс)

Постоянный ток


  • От 10 мкА до 2 А (8558A)
  • 2,02x полной шкалы
  • Максимальное разрешение: 1 пА
  • 9 мкА/В (с ДВ 95 %), 12 мкА/В (с ДВ 99 %), годовая точность
  • Апертура выборки от 0 нс до 100 с

Напряжение переменного тока


  • От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц, (макс. 1050 В для Vср.кв.)
  • 2,02x полной шкалы для Vразмах, 1,2x полной шкалы для Vср.кв.
  • Максимальное разрешение: 1 нВ
  • 80 мкВ/В (с ДВ 95 %), 103 мкВ/В (с ДВ 99 %), годовая точность

Переменный ток


  • От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)
  • 2,02x полной шкалы для Vразмах, частота от 1 Гц до 100 кГц, 1,2x полной шкалы для Vср.кв.
  • Максимальное разрешение: 1 пА
  • 300 мкА/В (с ДВ 95 %), 387 мкА/В (с ДВ 99 %), годовая точность

Сопротивление


  • От 1 Ом до 10 ГОм (макс. 20 ГОм)
  • 2,02x полной шкалы
  • Максимальное разрешение: 10 нОм
  • 10 мкОм/Ом (с ДВ 95 %), 13 мкОм/Ом (с ДВ 99 %), годовая точность
  • Режимы измерения: при низком токе, при высоком напряжении, истинного сопротивления (Tru Ohms™)

Дискретизированное напряжение


  • От 100 мВ до 1000 В (макс. 1050 В)
  • 2,02x полной шкалы
  • Максимальное разрешение: 18 бит
  • Частота дискретизации 5 Мвыб/с
  • Полоса пропускания до 20 МГц

Дискретизированный ток


  • От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)
  • 2,02x полной шкалы
  • Максимальное разрешение: 18 бит
  • Частота дискретизации 5 Мвыб/с
  • Полоса пропускания до 4 МГц

Частота или период


  • Напряжение, до 10 МГц
  • Ток, до 100 кГц
  • Частота до 100 МГц на разъеме BNC
  • 0,5 мкГц/Гц, годовая точность

Емкость


  • от 1 нФ до 100 мФ
  • 400 мкФ/Ф, годовая точность

Температура


  • Термометр PRT или термопара
  • 5 мК, годовая точность

РЧ-мощность


  • Датчик серии NRP Rhode & Schwarz, внешние шунты для постоянного и переменного тока

Измерения постоянного и переменного тока через внешние шунты


  • Шунт A40B и любые другие внешние шунты

Скорость получения показаний

  • 1 показание/с при разрешении 8,5 разряда и сохранении в памяти
  • 100 000 показаний/с при разрешении 4,5 разряда и сохранении в памяти
  • До 500 000 показаний/с при сохранении в энергозависимой памяти в виде дискретизированного напряжения и тока
  • До 500 000 показаний/с при передаче через USB в бинарном формате

Память для результатов измерений


  • 15 млн показаний
  • 7,5 млн показаний с временными метками

Интерфейсы GPIB, USBTMC, Ethernet


  • Встроенные совместимые команды SCPI для удаленного управления
  • Режим эмуляции приборов 8508A и 3458A
  • Библиотека программ калибровки с полной поддержкой ПО MET/CAL™ в режиме эмуляции прибора Fluke 8508A
  • Драйвер IVI (взаимозаменяемый виртуальный прибор)
  • USB-накопитель для надежной передачи данных в формате CSV

Типы запуска


  • Запуск вручную
  • Запуск по внешнему сигналу на входном разъеме BNC и запуск по сигналу на выходном разъеме BNC
  • Запуск по внутреннему событию или уровню сигнала
  • Запуск по событию таймера
  • Запуск по периоду времени
  • Запуск по событию в линии
  • Запуск по команде на шине

Соответствие требованиям CE и CSA

Функции

Высокая скорость получения точных данных


Внедрение высокоскоростной цифровой платформы 8588A/8558A приводит к сокращению длительности тестирования, и как следствие, к повышению производительности, увеличению объема работ и дохода от инвестиций. Система 8588A/8558A дикретизирует данные, передаваемые в память, со скоростью 200 нс на показание и передает данные с разрешением 4,5 разряда в ПК через USB, Ethernet или GPIB со скоростью 100 000 показаний в секунду. Быстрая регистрация данных с высоким разрешением позволяет получить количество и качество информации, необходимое для своевременного принятия правильных решений, влияющих на производительность и эффективность системы.


  • Благодаря возможности настройки апертуры в диапазоне от 0 нс до 100 с, система демонстрирует наибольшую в отрасли универсальность в управлении окном регистрации данных
  • Скорость получения показаний: от 1 показания/с при разрешении 8,5 разряда до 100 000 показаний/с при разрешении 4,5 разряда
  • Передача данных из памяти в ПК: до 500 000 показаний/с в бинарном формате через USB, до 200 000 через Ethernet и GPIB

Отладка и улучшение характеристик тестируемых устройств


Мультиметр 8558A, работающий с частотой дискретизации 5 Мвыб/с и полосой пропускания аналоговых сигналов до 20 МГц, является первым и единственным на рынке прибором, способным определять характеристики сверхслабых переходных сигналов с разрешением 18 бит. Эта функция позволяет упростить отладку, быстрее обнаруживать проблемы и улучшать конструкцию и характеристики тестируемых устройств для более эффективной работы в реальных рабочих условиях.


  • Благодаря чувствительности по напряжению до сотен нВ и чувствительности по току до сотен пА, система может обнаруживать сверхслабые переходные сигналы
  • Полоса пропускания до 20 МГц для сигналов напряжения и до 4 МГц для сигналов тока позволяют регистрировать и измерять широкий спектр сигналов с разными характеристиками
  • АЦП последовательного приближения с разрешением 18 бит, обеспечивающий частоту дискретизации 5 Мвыб/с
  • Передача данных, полученных с частотой дискретизации 5 Мвыб/с, в буфер для регистрации сложных быстро меняющихся сигналов
  • Память на 15 млн показаний позволяет хранить большие массивы данных, исключая
  • необходимость немедленной передачи показаний в ПК
  • Графический дисплей обеспечивает визуализацию сложных сигналов в режиме реального времени, а также повышение производительности и более быстрое получение результатов тестирования и ответов на возникающие вопросы

Быстрая точная и надежная совместимость систем


Установка нового прибора в синхронизированную и хорошо отлаженную систему может привести к несовместимости и дополнительным расходам. В цифровой платформе 8558A используются широко применяемые интерфейсы и высокоточная система запуска, обеспечивающие дискретизацию, интеграцию и передачу данных для анализа на любое устройство системы с высокой надежностью и минимальными помехами.


  • Стандартный для отрасли набор интерфейсов для удаленной передачи данных: GPIB, USBTMC и Ethernet
  • Быстрая и удобная передача данных на ПК в формате CSV при помощи USB‑накопителя
  • Совместимость с командами SCPI в режиме эмуляции 8505A и 3458A, позволяющая быстрее и проще обновить систему до уровня системы 8588A/8558A
  • Полная поддержка библиотеки программ калибровки MET/CAL, управляющих прибором Fluke 8508A
  • Драйвер IVI для системы 8558A/8588A, обеспечивающий управление цифровыми мультиметрами по требованиям отраслевых стандартов
  • Типы запуска: по внешнему сигналу на разъеме TRIG IN BNC, по сигналу на разъеме TRIG OUT BNC, по фронту или уровню сигнала, по событию таймера, по периоду времени, по событию в линии
  • Задержка запуска составляет меньше 100 нс при внешнем запуске на BNC для дискретизации напряжения и тока

8558A Analyze: FFT

Анализ: Быстрое преобразование Фурье (FFT)

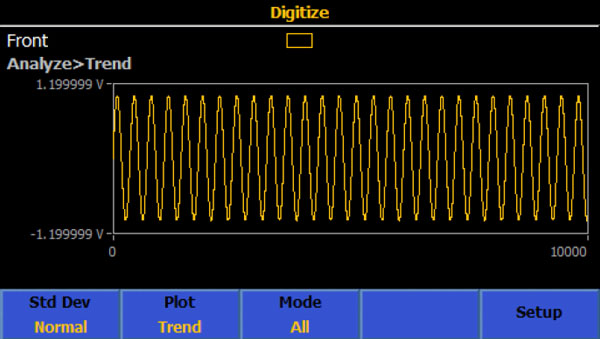

8558A Trend Plot

График тренда

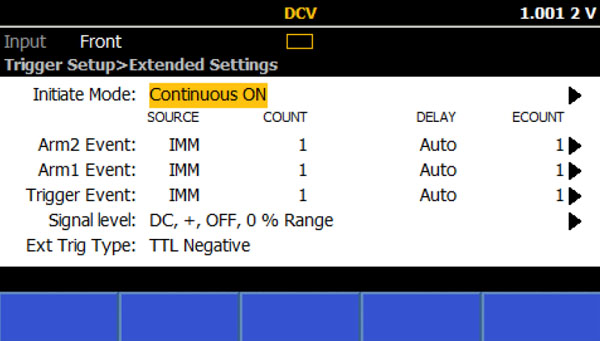

8558A Trigger System

Система запуска


Простота эксплуатации, облегчающая обучение и работу с прибором


Системы некоторых распространенных цифровых мультиметров имеют сложные структуры меню и неинтуитивные команды, в других вообще не предусмотрен интерфейс пользователя, что затрудняет обучение и эксплуатацию прибора. В отличие от них, мультиметр 8558A имеет простое для доступа меню настройки, упрощающее обучение новых пользователей. В качестве языка интерфейса можно выбрать английский, испанский, китайский, корейский, русский, французский или японский язык. Графический дисплей позволяет быстро и легко визуализировать тренды, гистограммы, сложные сигналы и статистические данные. При помощи прибора можно быстро автоматизировать повторяемые специфические для системы задания.


На передней панели прибора 8558A установлены выходные разъемы Visual Connection Management™ с подсветкой, которая указывает, какие разъемы активны, и помогает пользователю правильно выполнить подключение. Ручки и колеса кейса прибора опрессованы для более удобной транспортировки.


На передней и задней панели мультиметра размещены хост-порты USB. Через эти порты можно экспортировать данные во внешнюю память или обновлять микрокод прибора.

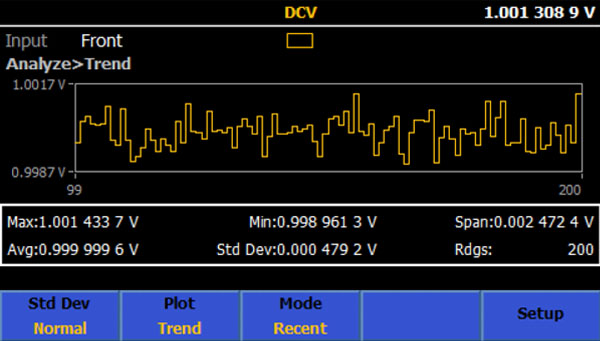

8558A Trend Plot

График тренда

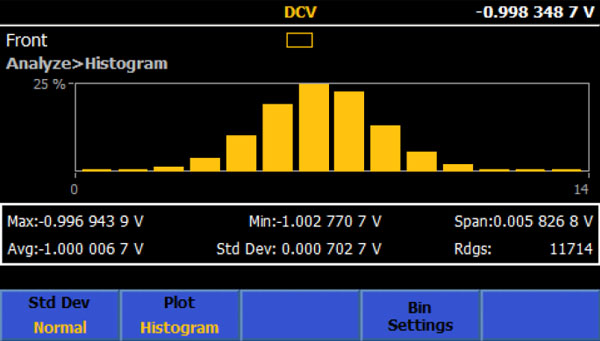

8558A Analyze: Histogram

Анализ: Гистограмма


Преимущества программного обеспечения для управления процессом калибровки MET/CAL™


Оба прибора (8588A и 8558A) работают с программным обеспечением для управления процессом калибровки MET/CAL™в режиме эмуляции 8508A, что приводит к повышению производительности и стабильности каждой процедуры калибровки. Это мощное ПО документирует процедуры калибровки, процессы и результаты, необходимые для соответствия стандарту ИСО 17025 и аналогичным стандартам качества.

Характеристики

Сравнение основных характеристики и годовой точности


8558A 8588A
Напряжение постоянного тока От 100 мВ до 1000 В От 100 мВ до 1000 В
Напряжение переменного тока От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц
Сопротивление, режим низкого тока, высокого напряжения От 1 Ом до 10 ГОм От 1 Ом до 10 ГОм
Постоянный ток От 10 мкА до 2 А От 10 мкА до 30 А
Переменный ток От 10 мкА до 2 А, частота от 1 Гц до 100 кГц От 10 мкА до 30 А, частота от 1 Гц до 100 кГц
Дискретизированное напряжение От 100 мВ до 1000 В, 5 Мвыб/с, полоса до 20 МГц От 100 мВ до 1000 В, 5 Мвыб/с, полоса до 20 МГц
Дискретизированный ток
От 10 мкА до 2 А, 5 Мвыб/с,
полоса до 4 МГц
От 10 мкА до 30 А, 5 Мвыб/с, полоса до 4 МГц
Частота (напряжение, ток, на BNC) От 1 Гц до 10 МГц, от 1 Гц до 100 кГц, от 10 Гц до 100 МГц От 1 Гц до 10 МГц, от 1 Гц до 100 кГц, от 10 Гц до 100 МГц
Температура Термометр PRT/Термопара (внеш. комп. холодного спая [CJC]) Термометр PRT/Термопара (внеш. комп. холодного спая [CJC])
Емкость Нет От 1 нФ до 100 мФ
РЧ-мощность Нет Сенсор серии NRP R&S
Внешний постоянный и переменный ток Нет Токовый шунт A40B и другие шунты
Графический дисплей Да Да
Разъемы Visual Connection Management® Да Да
Программируемое переключение входов на передней/задней панели Да Да
Измерения отношений сопротивления, напряжения, тока Нет Да
Внешний опорный сигнал 10 МГц,50 Ом/Hi-Z Да Да
Управление шунтом A40B и другими шунтами Нет Да
GPIB 488.2, Ethernet, USB TMC Да Да
Совместимость с командами SCPI Да Да
Эмуляция приборов 3458A и 8508A Да Да
Память 15 млн 15 млн
Запуск по уровню и другие типы запуска Да Да
Встроенное БПФ Нет Да
Скорость считывания: 5 Мвыб/с в память, на шину: 100 квыб/с при 4,5 разряда, 1 показание/с при 8,5 разряда Да Да

Функция 8558A мкX/X от показания + мкX/X от диапазона 8588A мкX/X от показания + мкX/X от диапазона
95 % 99 % 95 % 99 %
Напряжение постоянного тока 10 В отн. 4,0 + 0,06 5,2 + 0,08 2,7 + 0,05 3,5 + 0,06
абс. 4,1 + 0,06 5,3 + 0,08 2,8 + 0,05 3,6 + 0,06
Напряжение переменного тока 10 В, 1 кГц отн. 80 + 10 103 + 13 60 + 5 77 + 6,5
абс. 90 + 10 116 + 13 64 + 5 88 + 6,5
Сопротивление 10 кОм отн. 10 + 0,6 13 + 0,7 7 + 0,5 9 + 0,6
абс. 10,3 + 0,6 13,3 + 0,7 7,2 + 0,5 9,1 + 0,6
Постоянный ток 1 мА отн. 9 + 5 12 + 6 6,5 + 4 8,4 + 5
абс. 9,8 + 5 13 + 6 7,6 + 4 10 + 5
Переменный ток 10 мА, 1 кГц отн. 300 + 100 387 + 129 250 + 50 323 + 62
абс. 310 + 100 400 + 129 260 + 50 335 + 65
Частота 1 кГц отн. Н/Д Н/Д 0,5 0,5
Температура PRT 100 Ω, 0 °C отн. ±5 мК ±5 мК ±5 мК ±5 мК
Емкость 1 мкФ отн. Н/Д Н/Д 400 + 100 516 + 129
абс. Н/Д Н/Д 408 + 100 523 + 129

Относительная годовая точность с доверительной вероятностью 95 %. Fluke Calibration гарантирует значения, указанные с ДВ до 99 %, нормальное распределение, k=2,58. При ДВ 99 % значение умножается на (2,58/2)

Модели и принадлежности
Модель Описание
8558A

8,5-разрядный цифровой мультиметр

В комплект входят:

  • Датчик
  • 8588A-LEAD KIT-OSP Комплект проводов и пробников общего назначения и футляр с 2x 4-проводными закорачивающими высоковольтными выключателями
8588A

Эталонный мультиметр

В комплект входят:

  • Датчик
  • 8588A-LEAD KIT-OSP Комплект проводов и пробников общего назначения и футляр с 2x 4-проводными закорачивающими высоковольтными выключателями

Аксессуар Описание
Y8588

Комплект для монтажа в стойку (2U — 3,5 дюйма)

Y8588S

Комплект с рельсами для монтажа в стойку

8588A-LEAD

Полный измерительный комплект проводов В комплект входят:

  • 1x 8588A-LEAD KIT-OSP
  • 1x медный экранированный кабель (1 м) 322/0,1 (номинал 30 А) с медными лепестковыми выводами длиной 6 мм с золотым покрытием
  • 4X 8588A-LEAD/THERMAL
  • 2x зажима фиксирующего адаптера, 4 мм
8588A-SHORT

Четырехпроводной закорачивающий высоковольтный выключатель

8588A-LEAD/THERMAL

Комплект измерительных проводов с низкой теплопроводностью

8588A-7000K

Комплект для калибровки с эталонным резистором 1 ГОм и соединительными проводами

96000SNS

Дополнительный датчик мощности

8588A/CASE

Транспортный кейс
