8588A – Эталонный мультиметр

Общие сведения

Эталонный мультиметр 8588A является самым стабильным в мире мультиметром с функцией дискретизации сигналов. Предназначенный для калибровочных лабораторий, этот прецизионный эталонный мультиметр с удлиненной шкалой, цветным дисплеем и интуитивно понятным интерфейсом пользователя отличается высочайшей точностью и долговременной стабильностью широкого спектра измерений.


Прибор 8588A, обеспечивающий достоверные повторяемые результаты измерений с высокой производительностью, идеально подходит для калибровочных лабораторий первичного уровня. Выполняя более 12 функций измерения, включая новые, такие как измерения дискретизированного напряжения, дискретизированного тока, емкости, РЧ‑мощности, а также внешние шунты для измерений постоянного и переменного тока, мультиметр 8588A помогает снизить стоимость тестирования в лаборатории за счет замены ряда приборов одним. Помимо превосходных аналоговых характеристик, прибор отличается высокоскоростной системой Fluke Calibration новой конструкции и самой быстрой в отрасли схемой прямого цифрового преобразования, что позволило существенно повысить производительность тестирования многих автоматизированных систем, требующих сочетания высочайшей скорости и точности.


Мультиметр 8588A демонстрирует лучшую в отрасли точность измерений постоянного напряжения — 2,7 мкВ/В при доверительной вероятности 95 % или 3,5 мкВ/В при 99 %, а также наилучшую суточную стабильность измерений — 0,5 мВ/В (при 95 %) или 0,65 мВ/В (при 99 %), благодаря чему он занял лидирующее положение на рынке в сегменте эталонных мультиметров с удлиненной шкалой. Кроме того, при помощи прибора 8588A удалось добиться дальнейшего повышения скорости тестирования, при которой на получение стабильного показания с разрешением 8,5 разряда требуется около секунды.


Платформа 8588A состоит из двух моделей:


  • зталонный мультиметр 8588A предназначенного для специалистов калибровочных и метрологических лабораторий, которым необходима максимально возможная стабильность для прецизионных измерений, обеспечивающая полную уверенность в прослеживаемости;
  • 8,5-разрядный цифровой мультиметр 8558A который может выполнять ряд функций прибора 8588A и отличается от аналогичных приборов своего класса высочайшей точностью и скоростными характеристиками.

Каждая модель во всех конфигурациях оснащена универсальным интуитивно понятным интерфейсом пользователя, имеющим простую для навигации структуру меню, а также набором совместимых команд SCPI, используемых для автоматических систем. Обе модели также поддерживают скорость измерений не менее 100 000 показаний в секунду с разрешением 4,5 разряда при передаче через GPIB, USB или Ethernet.


8588A with callouts (Front)


A. Разъемы Visual Connection Management
Активные разъемы подсвечиваются, помогая пользователю правильно выполнить подключение.


B. Простые для доступа настройки
Обеспечивается быстрый доступ к настройкам диапазона, апертуры, входного импеданса, RMS-фильтра, а также другим настройкам измерений.


C. Большой яркий полноцветный экран
Интуитивно понятный интерфейс пользователя и несложная структура меню упрощают доступ к настройкам и просмотр графиков трендов, изображений сигналов, БПФ, гистограмм и статистических данных.


D. Программируемое переключение входов на передней/задней панели
Исключение ручных операций, немедленное получение результатов относительных измерений при помощи одной удаленной команды.


E. Разъем для тока до 30 А (только для 8588A; 2 А для 8558A)
Измерения токов в самом широком в отрасли диапазоне через один разъем.


F. Кнопки программного меню
Настраиваются в соответствии с активной функцией, что делает структуру меню интуитивно понятной и простой в использовании.


G. Выбор языка интерфейса
Можно выбрать английский, испанский, китайский, корейский, русский, французский или японский язык.


H. Кнопка вкл./откл. запуска
Включает и выключает режим непрерывного (свободного) запуска при измерениях.


I. USB-порты
Служит для быстрой и удобной загрузки данных на флэш-накопитель.


8588A with callouts (Back)


J. Вход/выход сигнала запуска
Прецизионная система запуска максимально точно синхронизирует систему при выполнении автоматических процессов.


K. Частотомер
Обеспечивает измерения частоты до 100 МГц с точностью 0,5 мкГц/Гц.


L. Входные разъемы на задней панели
Идентичны входным разъемам на передней панели для совместимости соединений и выполнения относительных измерений на передних/задних разъемах.


M. Интерфейсы IEEE 488, LAN, USB
Стандартный интерфейс для удаленного доступа для беспроблемной интеграции системы.


N. USB-порт
Служит для быстрой и удобной загрузки данных на флэш-накопитель.


O. Разъем для токов до 2 A


Основные функции и характеристики прибора 8588A


Напряжение постоянного тока


  • От 100 мВ до 1000 В (макс. 1050 В)
  • 2,02x полной шкалы
  • Максимальное разрешение: 1 нВ
  • 2,7 мкВ/В (с ДВ 95 %), 3,5 мкВ/В (с ДВ 99 %), годовая точность
  • 0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99 %), суточная стабильность
  • Апертура отсчетов от 0 до 10 сек (разрешение 200 нс)

Постоянный ток


  • От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)
  • 2,02x полной шкалы
  • Максимальное разрешение: 1 пА
  • 6,5 мкА/В (с ДВ 95 %), 8,4 мкА/В (с ДВ 99 %), годовая точность
  • Апертура выборки от 0 нс до 100 с

Напряжение переменного тока


  • От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц, (макс. 1050 В для Vср.кв.)
  • 2,02x полной шкалы для Vразмах, 1,2x полной шкалы для Vср.кв.
  • Максимальное разрешение: 1 нВ
  • 60 мкВ/В (с ДВ 95 %), 77 мкВ/В (с ДВ 99 %), годовая точность

Переменный ток


  • От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)
  • 2,02x полной шкалы для Vразмах, частота от 1 Гц до 100 кГц, 1,2x полной шкалы для Vср.кв.
  • Максимальное разрешение: 1 пА
  • 250 мкА/В (с ДВ 95 %), 323 мкА/В (с ДВ 99 %), годовая точность

Сопротивление


  • От 1 Ом до 10 ГОм (макс. 20 ГОм)
  • 2,02x полной шкалы
  • Максимальное разрешение: 10 нОм
  • 7 мкОм/Ом (с ДВ 95 %), 9 мкОм/Ом (с ДВ 99 %), годовая точность
  • Режимы измерения: при низком токе, при высоком напряжении, истинного сопротивления (Tru Ohms™)

Дискретизированное напряжение


  • От 100 мВ до 1000 В (макс. 1050 В)
  • 2,02x полной шкалы
  • Максимальное разрешение: 18 бит
  • Частота дискретизации 5 Мвыб/с
  • Полоса пропускания до 20 МГц

Дискретизированный ток


  • От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)
  • 2,02x полной шкалы
  • Максимальное разрешение: 18 бит
  • Частота дискретизации 5 Мвыб/с
  • Полоса пропускания до 4 МГц

Частота или период


  • Напряжение, до 10 МГц
  • Ток, до 100 кГц
  • Частота до 100 МГц на разъеме BNC
  • 0,5 мкГц/Гц, годовая точность

Емкость


  • от 1 нФ до 100 мФ
  • 400 мкФ/Ф, годовая точность

Температура


  • Термометр PRT или термопара
  • 5 мК, годовая точность

РЧ-мощность


  • Датчик серии NRP Rhode & Schwarz, внешние шунты для постоянного и переменного тока

Измерения постоянного и переменного тока через внешние шунты


  • Шунт A40B и любые другие внешние шунты

Скорость получения показаний


  • 1 показание/с при разрешении 8,5 разряда и сохранении в памяти
  • 100 000 показаний/с при разрешении 4,5 разряда и сохранении в памяти
  • До 500 000 показаний/с при сохранении в энергозависимой памяти в виде дискретизированного напряжения и тока
  • До 500 000 показаний/с при передаче через USB в бинарном формате

Память для результатов измерений


  • 15 млн показаний
  • 7,5 млн показаний с временными метками

Интерфейсы GPIB, USBTMC, Ethernet


  • Встроенные совместимые команды SCPI для удаленного управления
  • Режим эмуляции приборов 8508A и 3458A
  • Библиотека программ калибровки с полной поддержкой ПО MET/CAL™ в режиме эмуляции прибора Fluke 8508A
  • Драйвер IVI (взаимозаменяемый виртуальный прибор)
  • USB-накопитель для надежной передачи данных в формате CSV

Типы запуска


  • Запуск вручную
  • Запуск по внешнему сигналу на входном разъеме BNC и запуск по сигналу на выходном разъеме BNC
  • Запуск по внутреннему событию или уровню сигнала
  • Запуск по событию таймера
  • Запуск по периоду времени
  • Запуск по событию в линии
  • Запуск по команде на шине

Соответствие требованиям CE и CSA

Функции

Конструкция, обеспечивающая стабильность, простоту и высокую производительность


Исключительная линейность характеристик, низкий шум и стабильность прибора 8588A заложены в его конструкции. Этот цифровой эталонный мультиметр с удлиненной шкалой, который считается лучшим в своем классе приборов, демонстрирует при измерении постоянного напряжения уникальную годовую относительную точность 3,5 ppm, а также долговременную стабильность при выполнении широкого спектра измерений и функций.


В мультиметре 8588A применяются самые стабильные в мире эталоны напряжения и аттенюаторы, специально изготовленные компанией Fluke Calibration. Благодаря этим прецизионным компонентам, исключается необходимость в ежедневной внутренней самокалибровке мультиметра для компенсации дрейфа — обычной процедуре при использовании в приборе менее точных компонентов. Кроме того, из-за сверхвысокой стабильности сдвига усилителей становится ненужной автоматическая установка на ноль. При помощи мультиметра 8588A можно получать показания с уникальным разрешением 8,5 разряда всего за одну секунду — вдвое быстрее, чем следующим в рейтинге лучшим в этом классе прибором, и эта прибавка в скорости приводит к существенному повышению производительности.


Прибор 8588A является интуитивно понятным и простым в эксплуатации. Он идеально подходит для специалистов метрологических и калибровочных лабораторий, ожидающих от прибора и придающих большое значение простоте настроек, которые быстро выводят прибор на максимальную производительность.


  • 2,7 мкВ/В (с ДВ 95 %), 3,5 мкВ/В (с ДВ 99 %), годовая относительная точность при измерении постоянного напряжения без внутренней самокалибровки или автоматических регулировок
  • 0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99%), суточная стабильность при измерении постоянного напряжения
  • 7 мкОм/Ом (с ДВ 95 %), 9 мкОм/Ом (с ДВ 99%), годовая точность при измерении сопротивления
  • Повышение уровня сигналов до 2,02x полной шкалы позволяет увеличить соотношение между более высокими уровнями сигналов и более низким уровнем шумов, и таким образом получить максимально возможную точность прибора
  • Благодаря возможности настройки апертуры в диапазоне от 200 нс до 100 с прибор демонстрирует наибольшую в отрасли универсальность в управлении окном регистрации данных

Высокая достоверность измерений переменного напряжения и тока за счет точности, стабильности и отсутствия смещений

Прибор 8588A обеспечивает самую высокую точность измерений истинных среднеквадратичных значений переменного напряжения по сравнению со всеми другими мультиметрами Fluke Calibration.


Оснащенный АЦП с частотой дискретизации 5 Мвыб/с и сверхстабильным трактом для аналоговых сигналов постоянного напряжения, прибор 8588A демонстрирует уникальные характеристики при измерениях среднеквадратичных значений переменного напряжения: десятикратное повышение скорости измерений, двукратное снижение уровня шума и более высокую чувствительность к слабым сигналам, чем у других приборов такого же класса. Для расчета среднеквадратичных значений используются цифровые вычисления, позволяющие сохранить разрешение большого динамического диапазона дискретизированных сигналов и отобразить широкий спектр измерений с высокой точностью.


Быстрые цифровые фильтры более эффективны, чем такие же аналоговые фильтры, в плане длительности установления. Цифровые фильтры исключают диэлектрическое поглощение, которое проявляется в аналоговых фильтрах и обычно связано с медленно меняющимися остаточными «хвостовыми» характеристиками. Цифровые фильтры значительно сокращают время установления — до 6 периодов частотной характеристики фильтра и до менее 1 ppm конечного установившегося значения. Это почти в 10 раз быстрее, чем в других прецизионных цифровых мультиметрах с удлиненной шкалой при работе на низких частотах.


Уровень шума снижается за счет усреднения полученных дискретизированных данных с высоким разрешением, а также высокой стабильности сигнального тракта. Поскольку в мультиметре 8588A чувствительность к слабым сигналам не зависит от колебаний температуры, он может более точно измерять слабые сигналы переменного тока и напряжения. Таким образом исключаются уход характеристик из-за колебаний температуры, а также смещения и долговременная нестабильность, обычно связанные с аналоговыми RMS-преобразователями.


  • 60 мкВ/В (с ДВ 95 %), 77 мкВ/В (с ДВ 99 %), годовая относительная точность, для прецизионных измерений переменного напряжения
  • 250 мкА/А (с ДВ 95 %), 323 мкА/А (с ДВ 99 %), годовая относительная точность измерений переменного тока
  • За счет времени установления 15 мс с фильтром переменного тока на частоте 1 кГц достигается 10-кратное повышение скорости измерений переменного напряжения
  • 2,02x полной шкалы для Vразмах, 1,2x полной шкалы для среднеквадратичных значений
  • Прибор может работать с сигналами переменного тока до 30 А, что существенно расширяет диапазон измерений переменного тока

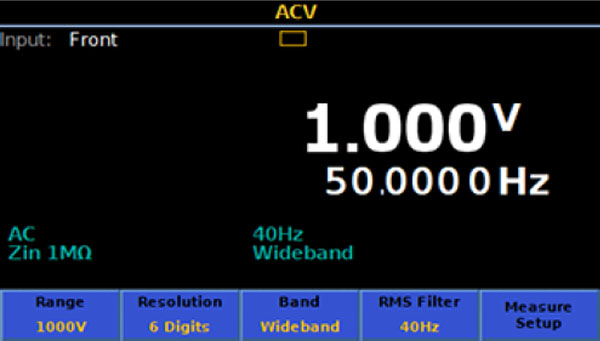

8588A AC voltage measurement Измерение напряжения переменного тока

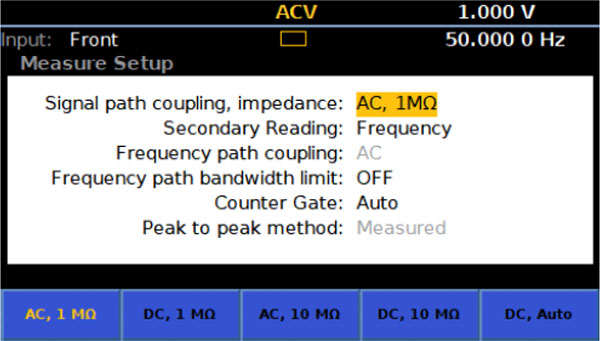

8588A AC voltage measurement settings Настройки для измерения переменного напряжения


Простой в эксплуатации прибор, созданный метрологами для метрологов


Мультиметр 8588A — это идеальный прибор для лабораторий. Он значительно упрощает и делает понятнее процедуры измерений при помощи удобного и простого для доступа интерфейса пользователя с возможностью выбора английского, испанского, китайского, корейского, немецкого, русского, французского или японского языка. Графический дисплей с интуитивно понятным управлением позволяет быстро и легко визуализировать тренды, гистограммы, сложные сигналы и статистические данные, а также выполнять повседневные метрологические задания. При помощи прибора можно анализировать кратковременную и долговременную стабильность приборов — как в режиме реального времени, так и в любое другое время после регистрации данных, выявляя и вычисляя дрейфы, паразитные шумы и анализируя неопределенности без использования внешнего компьютера или программного обеспечения. Кроме того, можно быстро отображать обработанные сигналы частотного домена, в частности амплитуды и фазовые составляющие основной и других гармоник.


Системы некоторых распространенных мультиметров имеют сложные структуры меню и неинтуитивные команды, в других вообще не предусмотрен интерфейс пользователя, что затрудняет обучение и эксплуатацию прибора. В отличие от них, система 8588A/8558A имеет простое для доступа меню конфигурации и настройки, упрощающее обучение новых пользователей.


Ряд новшеств, реализованных на передней панели, повысили эксплуатационную пригодность прибора. Подсветка выходных разъемов Visual Connection Management™ указывает, какие разъемы активны, и помогает пользователю правильно выполнить подключение. Ручки прибора опрессованы для более удобной транспортировки.


На передней и задней панели прибора размещены хост-порты USB. Через эти порты можно экспортировать данные во внешнюю память или обновлять микрокод прибора. Для удаленного доступа к ПК используются разъемы Ethernet, GPIB или USBTMC, которые находятся на задней панели.


Система 8588A/8558A обеспечивает полнофункциональную эмуляцию эталонных мультиметров Fluke 8508A и Keysight 3458A, а также совместимость с их командами при помощи команд SCPI, что делает его идеальной заменой для этих более старых приборов.


  • Графический дисплей для непрерывной визуализации графиков трендов, результатов статистического анализа, гистограмм и БПФ.
  • Стандартный для отрасли набор интерфейсов для удаленной передачи данных: GPIB, USBTMC и Ethernet. • Быстрая и удобная передача данных на ПК в формате CSV при помощи USB‑накопителя.
  • Совместимость с командами SCPI в режиме эмуляции 8508A и 3458A, позволяющая быстрее и проще обновить систему до уровня 8588A/8558A
  • Используя программируемое переключение входов передней/задней панели при измерении отношений, можно выполнять относительные измерения значений на передних и задних разъемах (для постоянного напряжения, сопротивления и тока) при исключительной линейности, шумовых характеристиках прибора и минимальной неопределенности переноса.
  • Внедрение функции измерения емкости и РЧ-мощности, реализованной на сенсорах серии NRP компании Rohde & Schwarz, позволило расширить возможности мультиметра 8588A в области калибровки многоцелевых калибраторов и повысить производительность в калибровочных лабораториях.

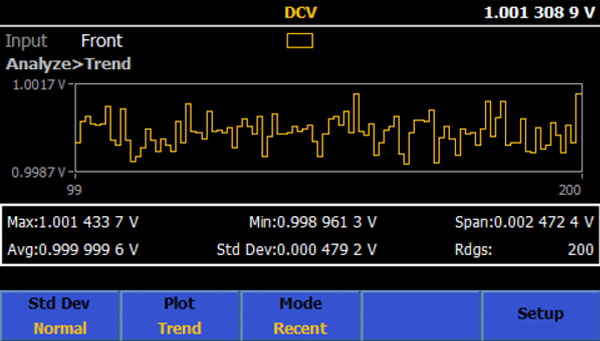

8588A Trend plot График тренда

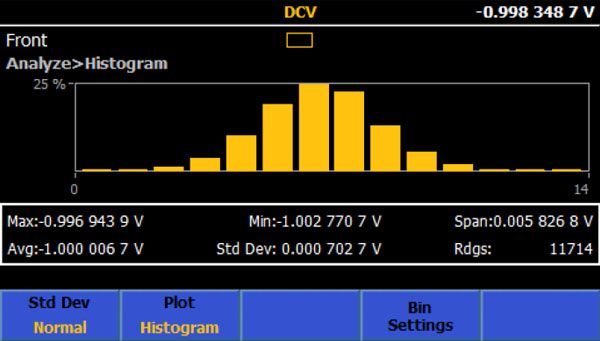

 Histogram Анализ: Гистограмма


Преимущества программного обеспечения для управления процессом калибровки MET/CAL™


Оба прибора (8588A и 8558A) работают с программным обеспечением для управления процессом калибровки MET/CAL™компании Fluke Calibration в режиме эмуляции 8508A, что приводит к повышению производительности и стабильности каждой процедуры калибровки. Это мощное ПО документирует процедуры калибровки, процессы и результаты, необходимые для соответствия стандарту ИСО 17025 и аналогичным стандартам качества.

Характеристики

Сравнение основных характеристики и годовой точности


8588A 8558A
Напряжение постоянного тока От 100 мВ до 1000 В От 100 мВ до 1000 В
Напряжение переменного тока От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц
Сопротивление, режим низкого тока, высокого напряжения От 1 Ом до 10 ГОм От 1 Ом до 10 ГОм
Постоянный ток От 10 мкА до 30 А От 10 мкА до 2 А
Переменный ток От 10 мкА до 30 А, частота от 1 Гц до 100 кГц От 10 мкА до 2 А, частота от 1 Гц до 100 кГц
Дискретизированное напряжение
От 100 мВ до 1000 В, 5 Мвыб/с,
полоса до 20 МГц
От 100 мВ до 1000 В, 5 Мвыб/с,
полоса до 20 МГц
Дискретизированный ток
От 10 мкА до 30 А, 5 Мвыб/с, полоса до 4 МГц
От 10 мкА до 2 А, 5 Мвыб/с,
полоса до 4 МГц
Частота (напряжение, ток, на BNC) От 1 Гц до 10 МГц, от 1 Гц до 100 кГц, от 10 Гц до 100 МГц От 1 Гц до 10 МГц, от 1 Гц до 100 кГц, от 10 Гц до 100 МГц
Температура Термометр PRT/Термопара (внеш. комп. холодного спая [CJC]) Термометр PRT/Термопара (внеш. комп. холодного спая [CJC])
Емкость От 1 нФ до 100 мФ Нет
РЧ-мощность Сенсор серии NRP R&S Нет
Внешний постоянный и переменный ток Токовый шунт A40B и другие шунты Нет
Графический дисплей Да Да
Разъемы Visual Connection Management® Да Да
Программируемое переключение входов на передней/задней панели Да Да
Измерения отношений сопротивления, напряжения, тока Да Нет
Внешний опорный сигнал 10 МГц,50 Ом/Hi-Z Да Да
Управление шунтом A40B и другими шунтами Да Нет
GPIB 488.2, Ethernet, USB TMC Да Да
Совместимость с командами SCPI Да Да
Эмуляция приборов 3458A и 8508A Да Да
Энергозависимое запоминающее устройство 15 млн 15 млн
Запуск по уровню и другие типы запуска Да Да
Встроенное БПФ Да Нет
Скорость считывания: 5 Мвыб/с в память, на шину: 100 квыб/с при 4,5 разряда, 1 показание/с при 8,5 разряда Да Да

Функция 8588A мкX/X от показания + мкX/X от диапазона 8558A мкX/X от показания + мкX/X от диапазона
95 % 99 % 95 % 99 %
Напряжение постоянного тока 10 В отн. 2,7 + 0,05 3,5 + 0,06 4,0 + 0,06 5,2 + 0,08
абс. 2,8 + 0,05 3,6 + 0,06 4,1 + 0,06 5,3 + 0,08
Напряжение переменного тока 10 В, 1 кГц отн. 60 + 5 77 + 6,5 80 + 10 103 + 13
абс. 64 + 5 88 + 6,5 90 + 10 116 + 13
Сопротивление 10 кОм отн. 7 + 0,5 9 + 0,6 10 + 0,6 13 + 0,7
абс. 7,2 + 0,5 9,1 + 0,6 10,3 + 0,6 13,3 + 0,7
Постоянный ток 1 мА отн. 6,5 + 4 8,4 + 5 9 + 5 12 + 6
абс. 7,6 + 4 10 + 5 9,8 + 5 13 + 6
Переменный ток 10 мА, 1 кГц отн. 250 + 50 323 + 62 300 + 100 387 + 129
абс. 260 + 50 335 + 65 310 + 100 400 + 129
Частота BNC,1 кГц отн. 0,5 мкГц/Гц 0,5 мкГц/Гц 0,5 мкГц/Гц 0,5 мкГц/Гц
Температура PRT 100 Ом, тип K, S, J, B, R отн. ±5 мК ±5 мК ±5 мК ±5 мК
Емкость 1 мкФ отн. 400 + 100 516 + 129 Н/Д Н/Д
абс. 408 + 100 523 + 129 Н/Д Н/Д

Относительная годовая точность с доверительной вероятностью 95 %. Fluke Calibration гарантирует значения, указанные с ДВ до 99 %, нормальное распределение, k=2,58. При ДВ 99 % значение умножается на (2,58/2).
