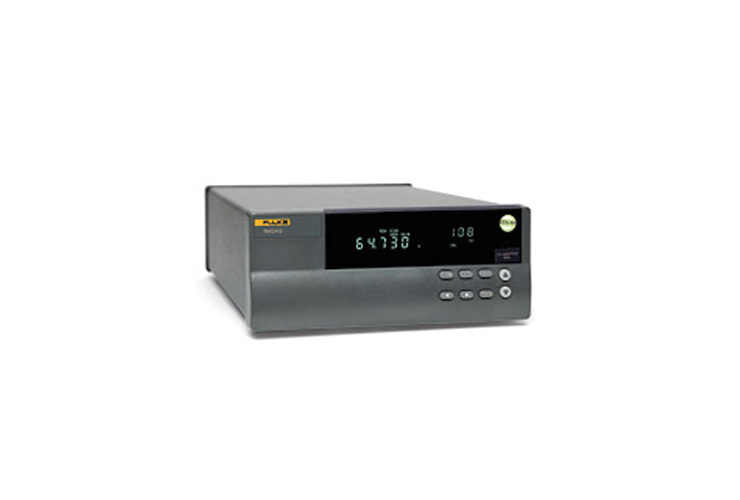

NetDAQ Блок сетевого сбора данных

Общие сведения

Блоки сетевого сбора данных NetDAQ – это отличная комбинация аппаратного и программного обеспечения, которая идеально подходит для решения небольших и средних задач мониторинга и тестирования. Они полностью отвечают возрастающим запросам к измерительным, регистрирующим и аналитическим инструментам, повышают эффективность процесса измерения и отвечают всем действующим нормам. Возможности системы можно расширить с 20 до 400-каналов. Выберите одну из двух моделей для достижения скорости до 1000 показаний/сек. и точности до 0,01 %. Все блоки NetDAQ используют запатентованный универсальный модуль ввода Fluke, который принимает любую комбинацию аналоговых входных сигналов для каждого из 20 каналов без использования внешнего формирователя сигналов. Просто подключите универсальный блок ввода для непосредственного измерения температуры, напряжения постоянного и переменного тока, сопротивления, тока 4–20 мА и частоты. (Для получения более подробной информации обратитесь к главе «Универсальный модуль ввода» в данном разделе.)


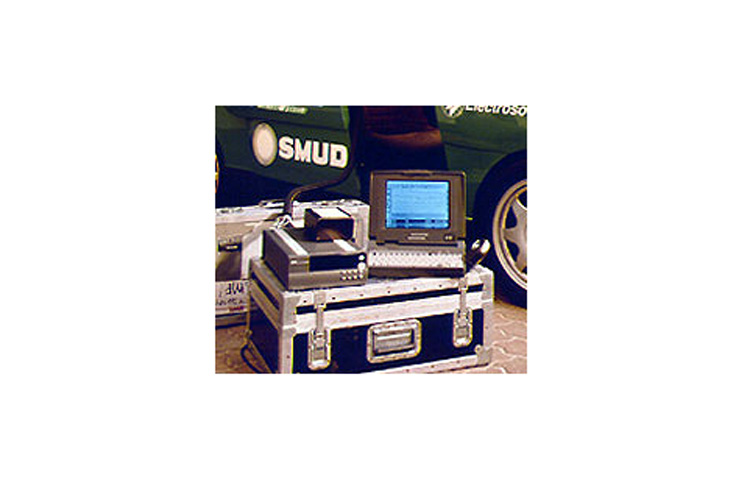

Распределенные системы NetDAQ внедряются в существующие сети и передают данные непосредственно в ПК. Это снижает расходы на настройку новой сети и позволяет нескольким пользователям одновременно просматривать данные в режиме реального времени. Блок NetDAQ можно также использовать как подключенную к компьютеру переносную систему, предназначенную для обслуживания, валидации продукта, исследований и поиска неисправностей.


Особенности, которые видны с первого взгляда:


  • Сбор данных до 1000 показаний/сек.
  • 20 аналоговых каналов для входных сигналов с возможность расширения до 400 каналов
  • Широкие возможности по созданию трендов и чертежей
  • Дополнительное крепление на стене, в шкафу или в стойке
  • Можно подключать к сетям Ethernet
  • Заменяет диаграммные самописцы
Функции

Конфигурация системы

Настройте систему NetDAQ по вашему желанию. Существует несколько способов для настройки системы NetDAQ. Настройте изолированную систему, подключив последовательно к вашему ПК до 20 блоков NetDAQ при помощи высокоскоростного соединения. Это простой и быстрый способ для передачи данных в ПК в режиме реального времени.

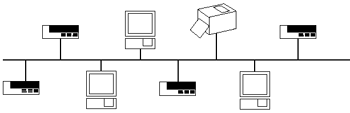

Также можно подключить блоки NetDAQ к вашей компьютерной сети. Использование уже имеющихся сетевых кабелей и аппаратного обеспечения экономит время и деньги. По желанию можно настроить доступ к собранным данным для всех пользователей сети.

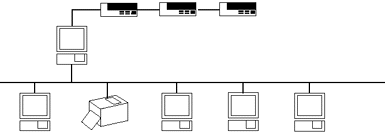

Третий способ – это добавление изолированной системы NetDAQ в сеть вашей компании. Этот метод отделяет ваше приложение для сбора данных от сети компании, оставляя возможность для просмотра данных несколькими пользователями. Сетевые подключения не снизят скорость работы ваших приложений, а самые важные приложения защищены от неполадок в сети.



Высокоскоростное соединение позволяет быстро получать результаты. Независимо от того, как вы настраиваете систему сбора данных, высокоскоростное сетевое соединение дает вам ряд преимуществ. Оно дает вам возможность внедрить распределенные приложения с блоками NetDAQ в нескольких местах. При использовании этих приложений несколько пользователей ПК могут просматривать собранные данные в режиме реального времени. Высокая пропускная способность обеспечивается поддержкой до 3000 показаний/сек. от нескольких приборов. Даже при удаленной работе вы можете быть уверены в надежности результатов.


Выберите уровень рабочих параметров

Системы NetDAQ являются модульными, возможности системы можно увеличить до 400 каналов. В зависимости от ваших потребностей вы можете купить нужное вам количество 20-канальных блоков. Позже вы также сможете добавлять дополнительные блоки.


Мы предлагаем разные варианты точности и скорости измерения в зависимости от поставленной задачи. Модуль 2640A обеспечивает точность термопары 0,01 % В пост. тока и 0,3 ºC и разрешение 18 бит, скорость сканирования составляет от 6 до 100 каналов в секунду. Модуль 2645A может сканировать со скоростью от 48 до 1000 каналов/сек. с разрешением 16 бит и точностью термопары 0,01 % В пост. тока и 0,6 ºC.


Все модели снабжены входным каналом сумматора, который рассчитан на подсчет 4 294 967 295 циклов включения и выключения. Этот канал постоянно проверяется, результаты работы записываются при каждом сканировании других входных каналов.


Каждый аналоговый и расчетный канал имеет 2 пользовательских ограничителя предупредительных сигналов, которые можно по отдельности настроить на верхнюю границу, нижнюю границу или отключение и соединить с одной из 8 цифровых линий ввода-вывода, через которые можно запустить какое-либо действие при наступлении условий предупредительных сигналов. Эти цифровые линии ввода-вывода можно также использовать независимо друг от друга в качестве входных сигналов для замыкания контактов, переключателей или уровней TTL.


Прикладное ПО

Мощное прикладное ПО значительно облегчает принятие решений в режиме реального времени. ПО NetDAQ Logger for Windows позволяет быстро и просто настроить и модифицировать вашу систему. Интуитивное ПО систематизирует ваши данные в графическом виде, что позволяет мгновенно анализировать ситуацию и принимать быстрые решения. Благодаря улучшенным возможностям построения трендов вы можете анализировать текущие данные в сравнении с данными за предыдущий период, сравнивать параметры из разных каналов или более детально рассматривать определенные отрезки данных. Вы также можете распечатывать схемы непосредственно из системы NetDAQ Logger. Для проведения более детального анализа или составления отчета вы можете копировать схемы или данные в текстовый или табличный редактор. Драйверы LabVIEW для NetDAQ можно также найти на нашем сайте.



Системные требования:


  • PC 486 (или более новой модели)
  • Windows (32-битная)
  • 4 МБ ОЗУ
  • 5 МБ свободного дискового пространства

Универсальный блок ввода значительно упрощает процесс настройки

Универсальный блок ввода NetDAQ позволяет легко измерять любой электрический или физический параметр, не меняя аппаратное обеспечение и не добавляя дополнительных формирователей сигнала. Вы можете подключить любую комбинацию входных сигналов, например: напряжение постоянного и переменного тока, термопары, силу тока, резистивные датчики температуры, сопротивление (2- или 4-проводное) или частоту – непосредственно к модулю ввода. Возможность формирования сигналов Fluke является встроенной функцией блока NetDAQ, поэтому нет необходимости покупать отдельный формирователь сигналов.


Модуль 2640A NetDAQ рассчитан на измерение напряжения до 300 В со скоростью до 100 показаний/сек. Модуль 2645A является первым прибором в своем классе, который может распознавать несколько входных сигналов напряжением до 50 В со скоростью 1000 показаний/сек. С помощью функции масштабирования Mx+B вы можете преобразовывать сигналы в широком диапазоне (от 0 до 10 В или от 4 до 20 мА) в стандартные инженерные величины.


Запатентованная технология компании Fluke позволяет автоматически компенсировать холодный спай термопары путем измерения температуры изотермического блока в модуле ввода. Толстые медные прокладки непосредственно под точками соединения и защитный кожух, сдерживающий воздействие окружающей среды, обеспечивают отличные изотермические характеристики. Узел разгрузки напряжения помогает защитить провода датчика от случайного отсоединения.


Для калибровки и других задач можно оставлять монтажные подключения в месте работы и просто подключать и отключать модуль, когда вам потребуется переместить блок NetDAQ.


Точный отсчет времени

Встроенные энергонезависимые часы в блоке NetDAQ точно фиксируют дату и время во время проведения измерений независимо от уровня загруженности сети. Встроенное устройство памяти в блоке NetDAQ сохраняет данные на случай перегрузки сети, что обеспечивает надежную и своевременную передачу данных в главный ПК.


Выберите пакет решений, отвечающий вашим требованиям

Модули NetDAQ 2640A и 2545A поставляются в стандартных жестких металлических корпусах Fluke для устранения влияния электромагнитной интерференции и радиопомех. Обе модели имеют простой интерфейс на передней панели с 8 кнопками для управления всеми входными измерительными сигналами и проверки параметров соединения.


Если вы хотите, чтобы модуль NetDAQ был всегда под рукой и не загромождал пространство, вы можете закрепить его на стене, в стойке или в шкафу при использовании дополнительных аксессуаров для крепления.


Простая калибровка

Блоки NetDAQ имеют стабильные характеристики, а процесс их калибровки (если потребуется) организован достаточно просто. В дополнительном руководстве по обслуживанию приведены простые пошаговые инструкции для проведения калибровки. (Для калибровки блоки NetDAQ имеют интерфейс RS-232.)


Мощное прикладное ПО значительно облегчает принятие решений в режиме реального времени.

ПО NetDAQ Logger for Windows позволяет быстро и просто настроить и модифицировать вашу систему. Интуитивное ПО систематизирует ваши данные в графическом виде, что позволяет мгновенно анализировать ситуацию и принимать быстрые решения. Благодаря улучшенным возможностям построения трендов вы можете анализировать текущие данные в сравнении с данными за предыдущий период, сравнивать параметры из разных каналов или более детально рассматривать определенные отрезки данных. Вы также можете распечатывать схемы непосредственно из системы NetDAQ Logger.


Для проведения более детального анализа или составления отчета вы можете копировать схемы или данные в текстовый или табличный редактор. Драйверы LabVIEW для NetDAQ можно также найти на нашем сайте. Универсальный блок ввода NetDAQ позволяет легко измерять любой электрический или физический параметр, не меняя аппаратное обеспечение и не добавляя дополнительных формирователей сигнала.


Вы можете подключить любую комбинацию входных сигналов, например: напряжение постоянного и переменного тока, термопары, силу тока, резистивные датчики температуры, сопротивление (2- или 4-проводное) или частоту – непосредственно к модулю ввода.
Возможность формирования сигналов Fluke является встроенной функцией блока NetDAQ, поэтому нет необходимости покупать отдельный формирователь сигналов. Встроенные энергонезависимые часы в блоке NetDAQ точно фиксируют дату и время во время проведения измерений независимо от уровня загруженности сети. Встроенное устройство памяти в блоке NetDAQ сохраняет данные на случай перегрузки сети, что обеспечивает надежную и своевременную передачу данных в главный ПК. Модули NetDAQ 2640A и 2545A поставляются в стандартных жестких металлических корпусах Fluke для устранения влияния электромагнитной интерференции и радиопомех.


Обе модели имеют простой интерфейс на передней панели с 8 кнопками для управления всеми входными измерительными сигналами и проверки параметров соединения. Блоки NetDAQ имеют стабильные характеристики, а процесс их калибровки (если потребуется) организован достаточно просто. В дополнительном руководстве по обслуживанию приведены простые пошаговые инструкции для проведения калибровки. (Для калибровки блоки NetDAQ имеют интерфейс RS-232.)


Характеристики
2640 NetDAQ
Напряжение постоянного тока
Диапазон: от 90 мВ до 150/300 В
Разрешение: от 0,3 мкВ до 1 мВ
Точность (3-сигма): 0,01 %*
Напряжение переменного тока
Диапазон: от 300 мВ до 150/300 В
Разрешение: от 10 мкВ до 10 мВ
Точность (3-сигма): 0,3 %*
Сопротивление
Диапазон: от 300 Ом до 10 МОм
Разрешение: от 300 мОм до 3 МОм
Точность (3-сигма): ±0,015 %
Частота
Диапазон: от 15 Гц до 1 МГц
Разрешение: от 0,01 до 100 Гц
Точность (3-сигма): ±0,05 %
Резистивный датчик температуры (Pt 100)
Диапазон: от –200 до 600 ºC
Разрешение: 0,003 ºC
Точность: (3-сигма) ±0,06 ºC
Термопары J
Диапазон: от –100 до 760 ºC
Разрешение: 0,02 ºC**
Точность: (3-сигма) ±0,35 ºC
Термопары K
Диапазон: от –100 до 1372 ºC
Разрешение: 0,02 ºC**
Точность: (3-сигма) ±0,4 ºC
Термопары T
Диапазон: от –100 до 400 ºC
Разрешение: 0,02 ºC**
Точность: 0,3 ºC *
Другие типы термопар R, S, B, C, E, N

*Общая точность прибора в течение 90 дней после калибровки и при температуре от 18 до 28 градусов Цельсия. Учитывает погрешность преобразования сигналов, параметры линеаризации, первичную ошибку калибровки, состояние холодного спая и скачки напряжения в линии питания от 107 до 264 В перем. тока.
**Разрешение составляет 0,02 °C на эффективном диапазоне основных металлических термопар (J, K, T, E, N) и 1 °C для термопар R, S, B и C с невысокой скоростью сканирования.


2645 NetDAQ
Напряжение постоянного тока
Диапазон: от 90 мВ до 50 В
Разрешение: от 3 мкВ до 10 мВ
Точность: 0,01 %*
Напряжение переменного тока
Диапазон: от 30 В до 50 мВ
Разрешение: от 10 мкВ до 1 мВ
Точность: 0,3 %*
Сопротивление
Диапазон: от 300 Ом до 3 МОм
Разрешение: от 10 мОм до 100 Ом
Точность: 0,02 %*
Частота
Диапазон: от 15 Гц до 1 МГц
Разрешение: от 0,01 до 100 Гц
Точность: 0,05 %
Резистивный датчик температуры (Pt 100)
Диапазон: от –200 до 600 ºC
Разрешение: 0,03 ºC
Точность: 0,16 ºC*
Термопары J
Диапазон: от –100 до 760 ºC
Разрешение: 0,2 ºC**
Точность: 0,7 ºC*
Термопары K
Диапазон: от –100 до 1372 ºC
Разрешение: 0,2 ºC**
Точность: 0,8 ºC*
Термопары T
Диапазон: от –100 до 400 ºC
Разрешение: 0,2 ºC**
Точность: 0,7 ºC*
Другие типы термопар
  R, S, B, C, E, N

*Общая точность прибора в течение 90 дней после калибровки и при температуре от 18 до 28 градусов Цельсия. Учитывает погрешность преобразования сигналов, параметры линеаризации, первичную ошибку калибровки, состояние холодного спая и скачки напряжения в линии питания от 107 до 264 В перем. тока.
**Разрешение составляет 0,2 °C на эффективном диапазоне основных металлических термопар (J, K, T, E, N) и 1 °C для термопар R, S, B и C с невысокой скоростью сканирования.


Общие технические характеристики
Емкость канала
Аналоговые входы: 20
Расчетные каналы: 10
Цифровой ввод-вывод и выход предупредительных сигналов: Всего 8
Сумматор 1
Расчетные каналы Можно создать до 10 расчетных каналов путем обработки входных аналоговых сигналов и других расчетных каналов следующими способами: сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, выделение целой части, среднее значение (среднее для группы каналов), разница (разница между двумя каналами), разница (разница между каналом и средним значением по всем каналам)
Скорость сканирования
2640A: Низкая:
  Номинальное значение 6 каналов/сек.
  Средняя:
  41 (50 Гц), 48 (60 Гц) каналов/сек. номинальное значение
  Высокая:
  Номинальное значение 100 каналов/сек.
2645A: Низкая:
  45 (50 Гц), 54 (60 Гц) каналов/сек. номинальное значение
  Средняя:
  Номинальное значение 200 каналов/сек.;
  Высокая:
  Номинальное значение 1000 каналов/сек.
Аналого-цифровой преобразователь
2640A: линейный до 18 бит, многопрофильного типа.
2645A: линейный до 16 бит, многопрофильного типа
Подавление общего режима (низкая скорость)
2640A: Перем. ток.:
  ≥120 дБ (50/60 Гц, ±0,1 % максимальный дисбаланс источника 1 кОм);
  Постоянный ток:
  ≥120 дБ.
2645A: Перем. ток.:
  ≥100 дБ (50/60 Гц, ±0,1 % максимальный дисбаланс источника 1 кОм);
  Постоянный ток:
  ≥100 дБ.
Подавление нормального режима (низкая скорость) 50 дБ при 50/60 Гц, ±0,1 %
Максимальное напряжение в общем режиме и нормальном режиме
2640A: 300 В пост. тока или среднеквадратичное перем. тока (каналы 1,11); 150 В пост. или перем. тока (среднеквадратическое значение) (все остальные каналы).
2645A: 50 В пост. тока или среднеквадратичное значение 30 В перем. тока (все каналы)
Электропитание от 107 до 264 В перем. тока, 50 или 60 Гц (<15 Вт) или от 9 до 16 В пост. тока (<6 Вт)
Температура, влажность (без конденсата) от –20 до 60 ºC. Хранение: от –40 до 75 ºC, при относительной влажности от 5 до 95 %
Электромагнитная интерференция Соответствует классу В оборудования по FCC EMI, Vfg. 243, Европейским нормам EN50081-1 и EN50082-1, (CE.)
Масса 3,7 кг
Модели и принадлежности
Модель Описание
2645A

Блок сбора данных NetDAQ Data Acquisition Unit

2640A

Блок сбора данных NetDAQ Data Acquisition Unit

Аксессуар Описание
C44

Транспортный кейс

Y2641

Комплект для монтажа в стойку 48,3 см, одинарный/двойной

2620A-100

Дополнительный набор разъемов ввода-вывода в том числе: универсальный модуль ввода, цифровой блок ввода/вывода и разъемы вывода предупредительных сигналов

2600A-904

Trend Link for Fluke (V3.1.1)

2640A-911

NetDAQ Logger для Windows

2640A-912

Программа регистрации и анализа тенденций NetDAQ

264XA-903

Инструменты разработчика (16 бит)

2680A-APSW

Прикладное ПО Fluke DAQ 4.0

2620A-101

Резисторы 2620A-101 Current Shunt Resistors

942615

Руководство по обслуживанию NetDAQ
