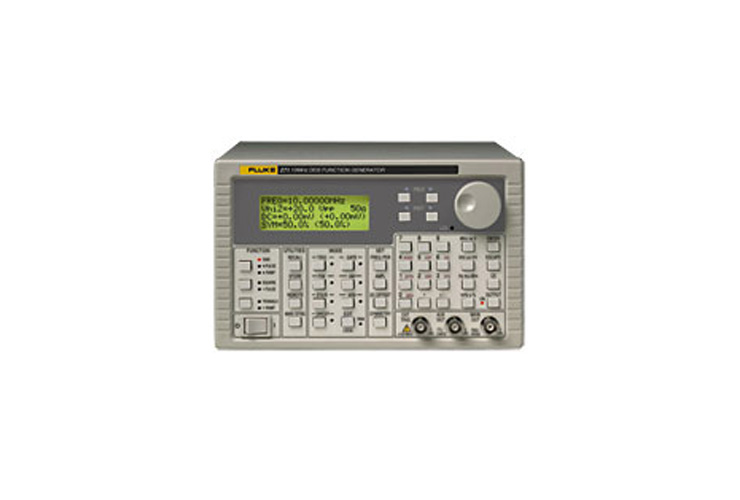

Генератор функций 271 DDS с ARB

Общие сведения

Высокоэффективный генератор функций


  • Генератор функций DDS частотой 10 МГц с высокой стабильностью показаний
  • Дополнительная возможность сохранения 5 пользовательских форм сигналов
  • Большое количество стандартных и сложных форм сигналов из внутренней памяти
  • Возможности модуляции: качание, AM, выбор сигнала, триггер/запуск, частотная модуляция и скачок
  • Интерфейсы GPIB и RS-232

Модель 271 является высокоэффективным генератором функций, работающим на основе метода прямого цифрового синтеза. Предоставляется возможность использовать большое количество стандартных и дополнительных форм сигналов, что позволяет генерировать нестандартные и пользовательские формы сигналов. Широкие возможности модуляции обеспечивают универсальное использование этого источника сигнала.


Формы сигналов

Стандартные формы сигналов: синусоидальная, прямоугольная, положительный импульс, отрицательный импульс, треугольная, наклон вверх, наклон вниз. Возможность получить дополнительные формы сигналов, многоуровневые прямоугольные волны, скачкообразные сигналы и псевдослучайный шум.


Функции

Прямой цифровой синтез для обеспечения точности и стабильности

Прямой цифровой синтез (DDS) – это цифровой метод генерации форм сигналов с помощью фазового аккумулятора, справочной таблицы и ЦАП. Точность и стабильность получаемых сигналов сравнима с аналогичными значениями для эталонных кварцевых часов.


Генератор DDS обеспечивает не только высокую точность и стабильность, но и высокую спектральную чистоту, низкий уровень фазового шума и превосходную стабильность частоты.


Широкий диапазон форм сигналов

Модули Fluke 271 генерируют высококачественные синусоидальные, прямоугольные и импульсные сигналы на всем диапазоне частот от 0,1 мГц до 10 МГц. С определенными ограничениями по максимальному значению частоты можно также генерировать сигналы треугольной, наклонной и многоуровневой прямоугольной формы. Для всех форм сигналов можно создать переменную симметричность или цикличность.


Возможности создания дополнительных форм сигналов

Дополнительные формы сигналов можно загрузить через цифровые интерфейсы, а затем использовать их как стандартные.


В энергонезависимой памяти можно сохранить до 5 дополнительных форм сигналов, состоящих из 1024 10-битных слов. Максимальная частота часов составляет 27,48 МГц. Эта возможность значительно повышает универсальность модуля 271, благодаря чему его можно использовать для генерации очень сложных форм сигналов.


Кроме этого, в ПЗУ модуля 271 уже содержится ряд определенных «сложных» форм сигналов. К ним относятся такие распространенные формы, как: sine x/x, затухающая синусоида и экспоненциальный подъем и опускание.


Синхронизированные генераторы

Сигналы от разъемов Clock In/Out и Sync Out можно использовать для синхронизации двух и более генераторов. Эту функцию можно использовать для создания многоуровневых форм сигналов или синхронных сигналов с разной частотой.


Эффективные режимы модуляции

Качание.Качание для всех форм сигналов можно создать на всем диапазоне частот, от 10 мс до 15 мин. Качание продолжается в течение фазы. Качание может быть линейным, логарифмическим, однократным или постоянным. Однократное качание может быть запущено с передней панели, с помощью триггера или через цифровые интерфейсы.


Предлагается использовать два маркера качания, которые можно регулировать во время качания. Маркеры помогают визуализировать процесс, обозначить значения частот на осциллографе или регистраторе данных.


AM.Амплитудная модуляция доступна для всех форм сигналов и может изменяться до 100 % с шагом 1 %.

ЧМн.Частотная модуляция обеспечивает последовательное переключение между двумя выбранными частотами со скоростью, определенной источником сигнала переключения. Скорость может меняться до 50 кГц пост. тока от внутреннего источника или до 1 МГц пост. тока от внешнего источника.


Триггер/запуск. Все сигналы можно запустить с помощью триггера, а каждая положительная кромка сигнала триггера генерирует запуск несущей частоты, фазовый угол запуска и останова определяется настройками запуска/останова фазы. Количество циклов запуска может быть установлено в диапазоне от 0,5 до 1023.


Выбор сигнала. В режиме выбора сигнала выходной сигнал включается для высокого сигнала выбора и выключается – для низкого. Режимы триггера и выбора сигнала могут работать от внутреннего генератора триггера (от 0,005 Гц до 50 кГц) или от внешнего источника (до 1 МГц пост. тока).


Скачок сигнала. Генератор можно настроить на скачкообразное изменение сигнала с помощью ряда настроек: путем предварительного задания частоты скачков, вручную или с помощью триггера. Для различных значений частоты, амплитуды, смещения и длительности можно определить до 16 различных форм скачкообразного изменения сигнала в диапазоне от 1 мс до 60 с.


Генерация шума. Модуль Fluke 271 можно настроить на симуляцию случайных шумов в широком диапазоне с возможностью регулирования амплитуды и смещения.


Характеристики
Формы сигналов
Частота
Все формы сигналов в диапазоне до 10 МГц. Однако точность треугольной, наклонной и многоуровневой прямоугольной форм сигналов не указана для частот из соответствующего раздела.
Диапазон: от 0,1 мГц до 10 МГц
Разрешение: 7 разрядов или 0,1 мГц
Точность: Обычно < ±10 миллионных долей в течение 1 года, от 18 до 28 °C
Темп. коэф.: Обычно < 1 миллионной доли/°C снаружи от 18 до 28 °C
Синусоидальный сигнал
Искажение: от < –60 дБн до 20 кГц, от < –50 дБн до 300 кГц, от < –35 дБн до 10 МГц
Spurii: Негармонические Spurii от < –60 дБн до 10 МГц
Прямоугольный сигнал
Время подъема и опускания: <22 нс
Треугольная
Ошибка линейности: от <0,5 % до 30 кГц
Положительный и отрицательный уклон
Ошибка линейности: от <0,5 % до 30 кГц
Положительный и отрицательный импульс
Время подъема и опускания: <22 нс
Многоуровневый прямоугольный сигнал
Для одного цикла можно создать не более 16 уровней, для каждого уровня можно задать амплитуду (разрешение 10 бит) и длительность (от 1 до 1024 образцов). При частоте более 27 кГц появляется неточность на уровне 36 нс.
Время подъема и опускания: <22 нс
Дополнительные (и сложные)
Количество сложных форм сигнала предварительно определяется в ПЗУ прибора. Через цифровые интерфейсы можно загрузить и сохранить в энергонезависимой памяти дополнительно 5 форм сигналов. Диапазон частот: все точки сигналов можно постоянно преобразовывать в выходные сигналы частотой до 27 кГц, после чего они включаются в выборку.
Количество выборок: 1024 10-разрядных выборок
Шум: Широкополосный шум с переменной амплитудой и сдвигом.
Симметрия
Диапазон: Синусоидальная – от 1 до 99 % для всех частот; другие сигналы – от 1 до 99 % до 30 кГц,
от 20 до 80 % до 10 МГц
Разрешение: 0,1 %

Главный выходной сигнал
Выходной импеданс: На выбор 50 или 600 Ом
Амплитуда от 5 мВ до 20 В размах для незамкнутого контура (от 2,5 мВ до 10 В размах для 50/600 Ом). Выходной сигнал может быть представлен в виде V-H: 2

(значение для незамкнутого контура) или В (напряжение для определенного импеданса) размаха, среднеквадратичного значения или дБм.

Обратите внимание, что в режиме положительного и отрицательного импульса диапазон амплитуды колеблется от 2,5 мВ до 10 В размах O/C.

Точность Обычно ±3 % ±1 мВ при 1 кГц для 50/600 Ом
Сглаженность от ±0,2 дБ до 500 кГц; от ±1 дБ до 10 МГц
Импульсные аберрации <5 %+ 2 мВ
Смещение постоянного тока от ±10 В для 50/600 Ом смещения плюс ограничение пикового значения сигнала до ±10 В для 50/600 Ом
Разрешение 3 разряда или 1 мВ для амплитуды и смещения

Модуляция
Амплитудная модуляция
Несущая частота: от 0,1 мГц до 10 МГц
Несущие формы сигнала: Все
Глубина: от 0 до 100 %, разрешение 1 %
Внутренний источник: Фиксированный синусоидальный сигнал 1 кГц или прямоугольный сигнал от 0,005 Гц до 50 кГц
Внешний: См. раздел «VCA In»
Система с частотной манипуляцией
Синхронное по фазам переключение двух частот со скоростью, заданной источником сигнала переключения
Несущая частота: от 0,1 мГц до 10 МГц
Несущие формы сигнала: Все
Скорость повтора переключения: до 50 кГц пост. тока для внутреннего источника, до 1 МГц пост. тока для внешнего источника
Источник сигнала переключения: Внутренний – от клавиатуры или генератора триггера. Внешний от входного сигнала EXT TRIG или удаленного интерфейса

Режимы работы
Триггер/запуск
Синхронное по фазам включение сигнала – каждая положительная кромка сигнала триггера генерирует запуск несущей частоты, фазовый угол запуска и останова определяется настройками запуска/останова фазы.
Несущая частота: от 0,1 мГц до 10 МГц
Несущие формы сигнала: Все
Количество циклов: от 1 до 1023 (разрешение 1 цикл) или от 0,5 до 511,5 (разрешение 1/2 цикла)
Скорость повтора триггера: до 50 кГц пост. тока для внутреннего источника, до 1 МГц пост. тока для внешнего источника
Источник: Внутренний – от клавиатуры или генератора триггера. Внешний от входного сигнала EXT TRIG или удаленного интерфейса
Выбор сигнала
Не синхронное по фазам включение сигнала – выходной сигнал ON для высокого сигнала выбора, OFF – для низкого.
Несущая частота: от 0,1 мГц до 10 МГц
Несущие формы сигнала: Все
Скорость повтора триггера: до 50 кГц пост. тока для внутреннего источника, до 1 МГц пост. тока для внешнего источника
Источник выбора: Внутренний – от клавиатуры или генератора триггера. Внешний от входного сигнала EXT TRIG или удаленного интерфейса
Качание
Несущие формы сигнала: Все
Режим качания: Линейный или логарифмический, однократный или постоянный
Ширина диапазона качания: от 0,1 мГц до 10 МГц. Постоянная фаза. Независимая настройка частоты пуска и останова.
Время качания: от 10 мс до 999 с (разрешение 3 разряда)
Маркеры: Два переменных маркера во время качания. Доступны для разъема TRIG/SWEEP OUT
Триггерный источник качания: Качание может быть произвольным или инициированным командой запуска с клавиатуры, входа EXT TRIG или удаленного интерфейса
Скачок
Для различных функций, значений частоты, амплитуды, смещения и длительности можно определить до 16 различных форм скачкообразного изменения сигнала. Регулировка длительности на шаг составляет от 1 мс до 60 с.
Фаза запуска/останова
Несущая частота: от 0,1 мГц до 1 МГц или выше
Несущие формы сигнала: Все
Диапазон: от –360 до +360 градусов
Разрешение: 1 градус
Точность: Обычно от 1 градуса до 30 кГц
Генератор триггера Внутренний источник от 0,005 Гц до 50 кГц прямоугольного сигнала с возможность настройки с шагом 20 мкс. Разрешение – 3 разряда. Можно использовать как внешнее устройство с помощью разъема TRIG/SWEEP OUT.

Дополнительные выходные сигналы
Aux Out Уровни CMOS/TTL с симметрией, частотой главного выходного сигнала и настройкой фазы пуска/останова
Trig/Sweep Out Многофункциональный выходной сигнал в зависимости от режима. Сигнал является выходным для генератора триггера на уровнях CMOS/TTL от 1 кВт (кроме режима качания).

В режиме качания выходной сигнал имеет 3-уровневую форму, в начале качания его значение меняется от высокого (+4 В) до низкого (0 В), с узкими импульсами 1 В в каждой точке маркера.

Входы
Ext Trig
Диапазон частоты: до 1 МГц пост. тока
Диапазон значений сигнала: пороговое значение TTL (1,5 В); максимальное входное значение ±10 В
Мин. ширина импульса: 50 нс
VCA In
Диапазон частоты: Пост. ток – 100 кГц
Диапазон значений сигнала: 2,5 В для изменения уровня 100 % при максимальном значении выходного сигнала
Входной импеданс: Обычно 6 Ом

Синхронизация по фазе
Clock in/out Пороговые значения TTL/CMOS; выходной импеданс обычно 50 Ом в виде выходного сигнала
Sync out Логические уровни TTL/CMOS обычно от 50 Ом. Сигналы от этих разъемов используются для синхронизации двух и более генераторов.

Интерфейсы
RS-232 Переменная скорость передачи, макс. 9600 бод. 9-штырьковый D-разъем.
IEEE-488 В соответствии с IEEE-488.1 и IEEE-488.2

Общие технические характеристики
Дисплей 20 символов x 4 ряда, буквенно-цифровой ЖК-экран
Ввод данных Выбор режима, формы сигнала и пр. с клавиатуры; ввод значений с цифровой клавиатуры или через круговое управление.
Сохраненные настройки Возможность сохранения и использования до 9 полных настроек прибора в карте памяти с блоком питания.
Размер Высота 3U (130 мм); ширина – половина стойки (212 мм), длина 330 мм
Масса 4,1 кг
Электропитание 100 В перем. тока, от 110 до 120 В перем. тока или от 220 до 240 В перем. тока ±10 %, 50/60 Гц перем. тока с внутренней настройкой; макс. 30 ВА.
Рабочий диапазон от 5 до 40 °C при относительной влажности от 20 до 80 %
Условия хранения от –20 до 60 °C
Дополнительные возможности Интерфейс IEEE-488, комплект для монтажа в стойку 48,3 см
Модели и принадлежности
Модель Описание
271

Генератор функций DDS с последовательным кабелем 10 МГц

Аксессуар Описание
Y200H

Комплект для монтажа в стойку
