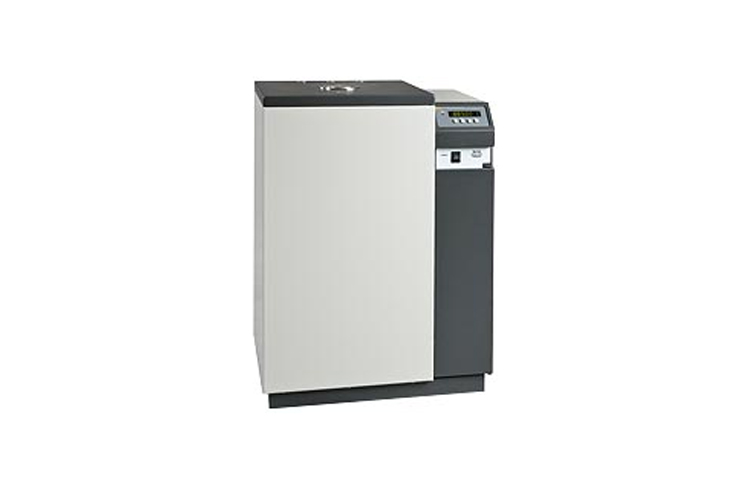

9114, 9115А, 9116А печи реперных точек

Общие сведения

Рассчитаны на плато максимальной временной протяженности


  • Предназначены для расширения продолжительности существования плато
  • Высокостабильные контроллеры от изготовителя подлинного оборудования, поддерживают стандарт RS-232
  • Внешние охлаждающие змеевики

Печи реперных точек производятся несколькими компаниями. Большинство из этих печей имеет теоретически адекватный дизайн и сносное качество. Цены большинства моделей мало различаются между собой. Однако существует различие, которое невозможно увидеть по спецификациям или цене. Оно заключается в том, как ведет себя печь при взаимодействии с ячейками реперных точек, для поддержки которых она предназначена.


Основное назначение этих печей состоит в поддержании температуры плато реперных точек. Никакие другие их функции не являются более важными, чем эта задача.


Компания Fluke Calibration производит три типа печей реперных точек, которые в сочетании с ячейками реперных точек создают плато, не имеющие аналогов в отрасли по длительности существования. Печь и ячейки от Fluke Calibration способны создать плато, сохраняющееся от 24 до 40 часов и более.


Печи реперных точек можно также использовать для калибровки методом сличения и отжига. В этих процессах чрезвычайно важны стабильность и однородность, и ничто не говорит больше о стабильности и однородности, чем длительность существования плато, создаваемого данной печью.


Все эти три типа печей имеют внешние охлаждающие змеевики, в которых циркулирует водопроводная вода под давлением менее 4 бар со скоростью потока около 0,22 м3/мин., чтобы снизить тепловую нагрузку на помещение лаборатории. Они поставляются также с портами RS-232 и блоками уравнивания для проведения калибровок методом сличения. При желании пользователь может предпочесть пакет интерфейса IEEE-488.


Одна из трех печей реперных точек Fluke наверняка окажется соответствующей вашим требованиям. Помните, что продолжительность плато – лучшая характеристика производительности печи. Позвоните нам, чтобы уточнить данные о фактических характеристиках ячеек и результатах проверки градиентов печи.


Функции

9114


Диапазон этой печи составляет от 100 до 680 °C, что охватывает реперные точки индия, олова, цинка и алюминия, и все это доступно на одной печи.


Печь 9114 имеет входное отверстие для использования чистого сухого воздуха или инертного газа с целью инициирования охлаждения ячейки олова. В других печах пользователь должен перед охлаждением вручную вынуть из печи горячую и хрупкую ячейку олова. В печи Fluke Calibration вы просто включаете газ, следите за своей ячейкой в процессе охлаждения и отключаете газ, когда начинается затвердевание.


Модель 9114 является трехзонной печью с цифровым контроллером, основанным на самой передовой в отрасли технологии. Компания Fluke Calibration проектирует и изготавливает уникальные контроллеры, которые имеют репутацию самых лучших в отрасли. Они используются во всех наших печах реперных точек, позволяя достичь превосходной стабильности и однородности.


Для удобства доступа и обзора все три зоны печи доступны с передней стороны. Первичный контроллер может быть настроен с шагом 0,01 °C, и фактическая температура считывается с точностью до двух десятичных знаков.


Процессы затвердевания и расплавления могут быть автоматизированы с помощью восьми задаваемых пользователем установок температуры. Верхняя и нижняя зоны управляются первичной зоной с помощью дифференциальных термопар. Высокая точность, чувствительность и повторяемость обеспечивается благодаря высокотемпературному платиновому термометру сопротивлений, который используется в качестве главного контрольного датчика.


9115A


Печь 9115A на основе натриевой тепловой трубы специально предназначена для поддержки ячеек реперных точек алюминия и серебра.


Она работает в диапазоне температур от 550 до 1000 °C с градиентами менее ± 0,1 °C по всей шкале. Конструкция на основе натриевой тепловой трубы позволяет получить простую, но в то же время однородную единичную тепловую зону, которая обеспечивает очень плавное изменение состояния при нагревании и охлаждении.


Управление плавлением, реперными точками и плато для множества ячеек реперных точек производится путем ввода до восьми уставок, скоростей отслеживания нагрузки и продолжительностей выдержки. Контроллер отображает температуру в градусах Цельсия или Фаренгейта, а обратная связь по температуре осуществляется с помощью термопары. Плато реперных точек длительностью от 8 до 10 часов является типовым, а 24-часовое возможно при контролируемых условиях.


С целью снижения температуры шасси и тепловой нагрузки на помещение лаборатории предусмотрены внешние охлаждающие змеевики, в которых циркулирует водопроводная вода. Температурные предохранители защищают термисторы ЭПТС и печь от чрезмерно высоких температур.


9116A


Печь 9116A Furnace имеет температурный диапазон от 550 до 1100 °C и рассчитана на проведение измерений в точках плавления алюминия, серебра или меди. Усовершенствованная натриевая тепловая труба расширяет диапазон использования до более чем 1 000 часов при температуре 1 100 °C и 5 000 часов при температуре 982 °C. Нагреватель помещен в изолирующий блок из фиброкерамики. Нагревательная труба находится в центральном пустотелом профиле.


Минимальная рабочая температура натриевой тепловой трубы – около 500 °C. Выше этой температуры натрий циркулирует по трубе, создавая однородную температурную зону для проведения измерений в реперной точке. Благодаря однородности ± 0,05 °C можно обойтись без регулировки зоны, что упрощает установку и увеличивает пропускную способность.


Однородная температура поддерживается по всей длине ячейки реперной точки металла. Программируемый температурный контроллер упрощает инициирование отвердения и плавления, а также управление плато. Стабильность управления ± 0,15 °C – лучшая в отрасли, что позволяет расширить временную протяженность плато реперной точки в каждой из высококачественных ячеек, соответствующих фиксированным точкам, до 20 часов и более. Для совместимости с программами автоматизации плато можно управлять с персонального компьютера через стандартный интерфейс RS-232 и опциональный IEEE-488.


Характеристики
Технические характеристики 9114 9115A 9116A
Температурный диапазон от 100 до 680 °C от 550 до 1 000 °C от 550 до 1 100 °C
Стабильность температуры ±0,03 °C ±0,25 °C ±0,5 °C
Температура
Однородность
±0,05 °C
(±0,1 °C в предварительно нагреваемой
ячейке)
±0,1 °C

±0,05 °C

Заданная точность ±0,5 °C ±3,0 °C
Разрешение контрольной точки 0,01 °C 0,1 °C
Разрешение отображаемых значений 0,01 °C
0,1 °C ниже 1 000 °C
1 °C выше 1 000 °C
Точность срабатывания
плавкого предохранителя
±5 °C
±10 °C
Мощность нагревателя Концевые зоны:
1 000 Вт каждая
(при номинальном напряжении 230 В перем. тока)
Первичная зона:
1 500 Вт
2 500 Вт



Внешние габариты
(В x Ш x Г)
838 x 610 x 406 мм
Требования к электропитанию 230 В перем. тока (±10 %), 50/60 Гц, 1 фаза, 22 A максимум
Масса 92 кг 82 кг
Модели и принадлежности
Модель Описание
9114

Метрологическая печь, от 100 до 680 °C (включает в себя контейнер для содержания ячейки)

Аксессуар Описание
2027-9114

Блок глинозема, 9114

2125

Интерфейс IEEE-488, 2100

2126

Блок сравнения, 9114

2940-9114

Контейнер для содержания ячейки, 9114

2941

Миниатюрный адаптер для контейнера с ячейкой в точке замерзания

9115A

Печь с натриевой тепловой трубой, от 550 до 1000 °C (включает в себя контейнер для содержания ячейки)

Аксессуар Описание
2127-CB

Блок глинозема, 9115A/9116A

2940-CC

Контейнер для содержания ячейки, 9115A, 9116A

9116A

Печь с натриевой тепловой трубой, от 400 до 1 100 °C (включает в себя контейнер для содержания ячейки)

Аксессуар Описание
2127-CB

Блок глинозема, 9115A/9116A

2940-CC

Контейнер для содержания ячейки, 9115A, 9116A
