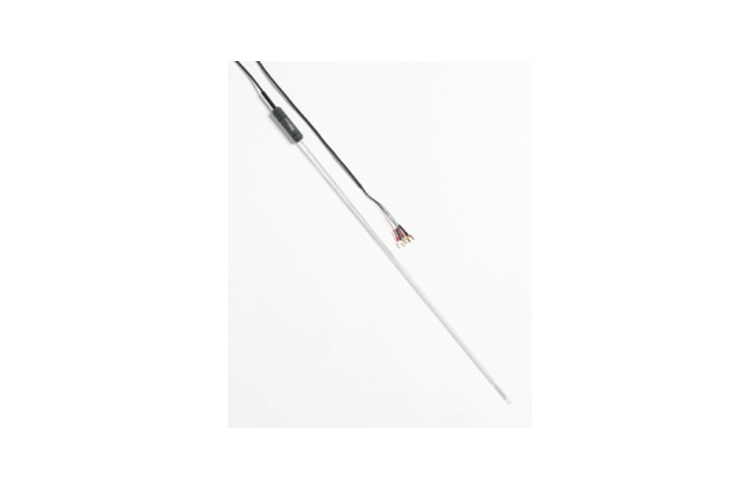

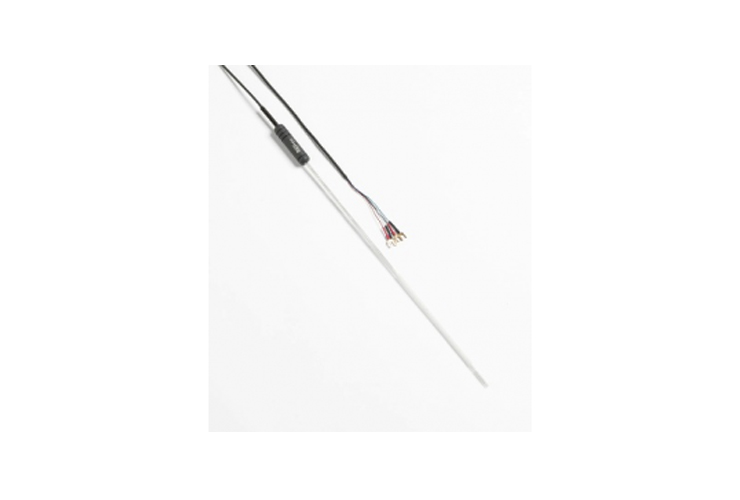

5681, 5683, 5684 и 5685 ЭПТС с кварцевым покрытием

Общие сведения

Все необходимые параметры в эталонных платиновых термометрах сопротивления (ЭПТС) мирового уровня.


  • Скорость дрейфа не более 0,0005 К
  • Особая запатентованная газовая смесь гарантирует высокую стабильность измерений
  • Самая опытная на рынке команда разработчиков ЭПТС

Выбор правильного платинового термометра может стать вашим самым важным решением при подготовке работ в лаборатории. К сожалению, многие производители держат конструкцию своих платиновых термометров в тайне. Они говорят лишь то, что вы сами можете понять, взглянув на термометр. Хорошая репутация всегда считалась надежным знаком, но бывшие лидеры за последние несколько десятков лет растеряли свой научный и творческий потенциал. На сегодняшний день в мире осталось лишь несколько рабочих групп, занимающихся разработкой ЭПТС.


Как понять, правильный ли выбор вы делаете? Самопровозглашенные эксперты вряд ли могут быть убедительны. Следует искать наглядные доказательства того, что компания использует самые передовые знания и методы для разработки ЭПТС. В компании Hart мы расскажем вам, как мы создаем эталонные платиновые термометры сопротивления. Мы дадим вам возможность пообщаться с людьми, которые разрабатывают, создают и калибруют эти термометры. Более того, если вы приобретете термометр и он вас чем-либо не устроит, мы обещаем принять термометр обратно и вернуть вам деньги.


Функции

Hart имеет 4 ЭПТС с кварцевым корпусом для диапазона МТШ-90 от –200 до 1070 °C. Модель 5681 используется в диапазоне от –200 до точки алюминия 660,323 °C. Модель 5683 используется в диапазоне от –200 до 480 °C с большей долговременной стабильностью. Модели 5684 и 5685 предназначены для измерения температуры до 1070 °C и могут быть откалиброваны в точке серебра.


Все ЭПТС по своим параметрам соответствуют мировым стандартам в этой области. Их конструкция включает в себя покрытые золотом плоские клеммы, свободное соединение с четырехжильным кабелем, препятствующие конвекции диски, чистейшее кварцевое стекло, матированные стержни и провода из самой качественной платины.


Качество используемой платины является определяющим фактором для соблюдения требований МТШ-90. Достижение высокой чистоты платины гарантирует долговременную стабильность показаний термометра. Трубка из кварцевого стекла, являющаяся частью термометра, должна быть герметично изолирована во избежание загрязнения платинового датчика. Другие производители используют механические соединения и уплотнители из эпоксидной смолы. Такие конструкции допускают проникновение внутрь термометра посторонних материалов, что может стать причиной механической неисправности и загрязнения платинового элемента.


Теоретически самым лучшим уплотнением является непосредственное уплотнение между трубкой из кварцевого стекла и платиновым проводом. Однако используемое в термометрах кварцевое стекло имеет очень небольшой коэффициент расширения, в то время как платина имеет гораздо больший коэффициент расширения. Если просто установить уплотнение между кварцевым стеклом и платиновым проводом, то из-за разной степени теплового расширения этих материалов качество уплотнения будет невысоким ввиду большого перепада температур.


Мы нашли способ выровнять коэффициенты расширения кварцевого стекла и платины. Мы создали составное уплотнение, состоящее из 18 отдельных элементов стекла с разным коэффициентом теплового расширения. Степень расширения и сужения конечного элемента соответствует аналогичным значениям для платины, в результате чего уплотнение надежно защищает конструкцию от утечек газа и проникновения внутрь загрязнений не менее чем на 20 лет.
Соединение отдельных элементов стекла – очень трудоемкая процедура. Она требует дополнительных затрат. Но результат стоит того.


Результат превосходит все ожидания! Мы используем только чистое кварцевое стекло для изготовления поперечин, дисков и трубок. Мы не используем слюду или керамические материалы. Для повышения сопротивляемости кварцевого стекла расстеклованию и для удаления загрязнений мы подвергаем его специальной обработке.


Мы провели исследования и определили оптимальное количественное соотношение аргона и кислорода в трубке. Небольшое количество кислорода необходимо для снижения риска загрязнения платины другими металлами при высоких температурах, однако большое количество кислорода при температурах ниже 500 °C ускоряет процесс окисления и нарушает целостность платинового элемента. Мы нашли оптимальное значение количества кислорода для обеспечения надлежащей защиты платинового элемента.
Каждый из этих факторов способствует в итоге уменьшению отклонения показаний. Обычно ЭПТС компании Hart имеют отклонение не более 0,001 °C в год.


5681: от –200 до 670 °C


Этот 25-омный термометр – основа измерений по МТШ-90. Его можно откалибровать для любого поддиапазона от тройной точки аргона до точки замерзания алюминия. Модель 5681 отвечает требованиям МТШ-90 по отношению сопротивлений:


W(302,9146 K) ≥ 1,11807
и
W(234,3156 K) ≤ 0,844235


5683: от –200 до 480 °C


Традиционно ЭПТС рассчитаны на измерение температуры до точки алюминия (660 °C), тем не менее, большинство измерений приходится на диапазон от –100 до 420 °C. Модель 5683 ЭПТС охватывает диапазон от –200 до 480 °C и гарантирует высокую стабильность результатов измерений в течение длительного времени (в отличие от термометров с более широким диапазоном измерений). Стандартное отклонение составляет не более 0,5 мК после 100 часов при 480 °C.


5684 и 5685: от 0 до 1 070 °C


МТШ-90 увеличил диапазон измерения платиновых термометров с 630 до 962 °C. В 0,25-Омном датчике HTPRT используется опора из очень чистого кварцевого стекла в виде полосы. В 2,5-Омной модели из кварцевого стекла выполнена поперечина. Превосходная стабильность измерений при тепловых нагрузках, виброустойчивая конструкция. Выберите номинальные значения RTPW между 0,25- и 2,5-Омными моделями. Кроме соответствия требованиям по отношению сопротивлений эти термометры отвечают также ряду других требований:


W(1 234,93 K) ≥ 4,284

Характеристики
Технические характеристики 5681 5683 5684 5685
Температурный диапазон от –200 до
670 °C
от –200 до
480 °C
от 0 до
1070 °C†
от 0 до 1070 °C†
Номинальный RTPW 25,5 Ом 0,25 Ом 2,5 Ом
Ток 1 мА 14,14 мА 5 мА
Коэффициент сопротивления W(302,9146 K) ≥ 1,11807 и
W(234,3156 K) ≤ 0,844235
W(302,9146 K) ≥ 1,11807 и
W(1 234,93 K) ≥ 4,2844
Чувствительность 0,1 Ом/°C 0,001 Ом/°C 0,01 Ом/°C
Скорость дрейфа < 0,002 °C/100
часов при
661 °C (обычно < 0,001 °C)
< 0,001 °C/100 часов при
480 °C (0,0005 °C обычно)
< 0,003 °C/100 часов при 1 070 °C
(обычно < 0,001 °C)
Опора датчика Поперечина из кварцевого стекла Кварцевое стекло
полоса с надсечками
Поперечина из кварцевого стекла
Диаметр датчика
Платиновый провод

0,07 мм

0,4 мм 0,2 мм
Защитная оболочка Кварцевое стекло, диаметр: 7 мм, длина: 520 мм Кварцевое стекло, диаметр: 7 мм, длина: 680 мм

†Номинальная максимальная измеряемая температура для ЭПТС в соответствии с МТШ-90 составляет 961,78 °C, однако эти типы ЭПТС сохраняли допустимую стабильность результатов до температуры 1070 °C. Температура отжига при проведении испытания на стабильность составляла 1085 °C. Нижняя граница измерений с помощью этих устройств составляет не ниже –200 °C.
В общем случае предполагается, что при температурах ниже 0 °C используются 25-Омные ЭПТС.

Модели и принадлежности
Модель Описание
5681-S

ЭПТС 25,5 Ом, 670 °C – с кленовым переносным футляром

5683-S

ЭПТС 25,5 Ом, 480 °C, сверхстабильный – с кленовым переносным футляром

5684-S

ЭПТС 0,25 Ом, 1 070 °C – с кленовым переносным футляром

5685-S

ЭПТС 2,5 Ом, 1 070 °C – с кленовым переносным футляром
