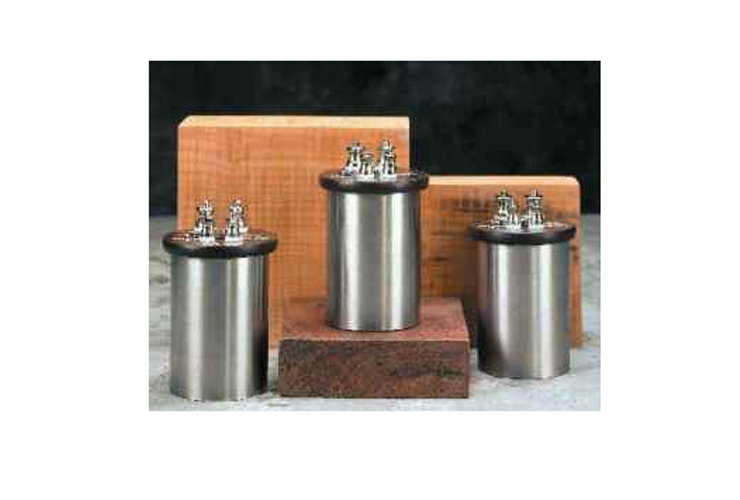

5430 Эталонные резисторы постоянного и переменного тока

Общие сведения

Самый эффективный реостат переменного/постоянного тока


  • Долговременная стабильность на уровне менее 2 миллионных доли/год (обычно < 1 миллионной доли)
  • Возможность поверочной калибровки по постоянному и переменному току
  • Конструкция разработана национальной лабораторией и демонстрирует свою эффективность уже более 25 лет

Национальные лаборатории по всему миру уже давно применяют стандартные реостаты переменного тока/постоянного тока производства компании Tinsley. Такие реостаты работают лучше любых других реостатов переменного тока/постоянного тока независимо от того, где они применяются – в термометрии или электрических системах (с мостами переменного или постоянного тока).


Функции

Шесть реостатов в модели 5430 компании Fluke Calibration охватывают сопротивление от 1 до 10 000 Ом. Фактическое сопротивление каждого из них соответствует 10 миллионным долям номинального значения и сохраняется в пределах 2 миллионных доли в год.


К каждому реостаты прилагается свидетельство Tinsley о динамических характеристиках, соответствующее требованиям Национальной физической лаборатории, с указанием погрешности калибровки в размере 3 миллионных долей. Кроме того, компания Fluke Calibration может предоставить дополнительное свидетельство о статических характеристиках в соответствии с требованиями NIST и NVLAP с погрешностью 1 миллионная доля.


В реостатах Tinsley, изначально разработанных национальной лабораторией, используется бифилярная обмотка, которая сводит к минимуму реактивное сопротивление, и масло, уменьшающее нестабильность, связанную с временем и температурой. Погрешность передачи размера переменного и постоянного тока при частоте 90 Гц составляет всего 0,1 миллионной доли.


Для обслуживания масляных реостатов компания Fluke Calibration предлагает ванны емкостью от 25 до 155 литров и внутренней полочной площадью, достаточной для любых стандартных реостатов. Каждая из этих ванн обеспечивает погрешность реостатов в пределах 1 мК в краткосрочной перспективе (30-60 минут) и в пределах 5 мК в течение нескольких месяцев подряд.


В своей лаборатории мы используем мосты переменного и постоянного тока, а также супер-термометры. Мы калибруем термометры сопротивления, защищенные футляром (SPRT), по реперным точкам, а также калибруем эталонные реостаты. Мы используем стандартные реостаты каждый день и понимаем, как важно иметь реостаты без дрейфа. Компания Tinsley производит лучшие реостаты переменного и постоянного тока, а Fluke Calibration – лучшие ванны поддержки. Спросите тех, кто знает. Они не идут на компромиссы.


Характеристики
Технические характеристики
Допуск 10 миллионных долей
Погрешность калибровки Перем. ток: 3 миллионных доли (10 кОм: 4 миллионных доли) Пост. ток: 1 миллионная доля (дополнительно)
Долговременная стабильность 2 миллионных доли в год
Температурный коэффициент 2 миллионных доли на °C
Рекомендованный ток




1 Ом: 100 мА
10 Ом: 32 мА
25 Ом: 20 мА
100 Ом: 10 мА
1 кОм: 3 мА
10 кОм: 1 мА
Максимальный ток




1 Ом: 1 A
10 Ом: 320 мА
25 Ом: 200 мА
100 Ом: 100 мА
1 кОм: 32 мА
10 кОм: 10 мА
Погрешность передачи размера переменного и постоянного тока (при частоте 90 Гц) 0,1 (стандарт)
Модели и принадлежности
Модель Описание
5430-1 Резистор

Стандарт для переменного/постоянного тока на 1 Ом

5430-10 Резистор

Стандарт для переменного/постоянного тока на 10 Ом

5430-25 Резистор

Стандарт для переменного/постоянного тока на 25 Ом

5430-100 Резистор

Стандарт для переменного/постоянного тока на 100 Ом

5430-200 Резистор

Стандарт для переменного/постоянного тока на 200 Ом

5430-400 Резистор

Стандарт для переменного/постоянного тока на 400 Ом

5430-1K Резистор

Стандарт для переменного/постоянного тока на 1 кОм

5430-10K Резистор

Стандарт для переменного/постоянного тока на 10 кОм

1960 Cal

Стандартный резистор для постоянного тока
