МТШ-90 Ячейки с фиксированной точкой

Общие сведения

Лучшие показатели погрешности ампул


  • Лучшие показатели погрешности ампул
  • Все реперные точки МТШ-90 от ртути до меди
  • Пологие участки температурных кривых в реперных точках («плато») могут поддерживаться в течение нескольких дней (в случае галлия – недель, а для TPW – месяцев)
  • Производятся и тестируются учеными Fluke Calibration по первичным эталонам

Ученые Fluke Calibration разрабатывают и тестируют ампулы реперных точек МТШ-90 уже много лет. Мы не только производим все основным реперные точки; наши метрологи написали обширные труды по теории и практике применения ампул и создали новые конструкции, охватывающие такой диапазон систем, который не может повторить ни одна другая компания. У нас нет равных и в тестировании ампул реперных точек. Область нашей аккредитации включает тестирование ампул реперных точек МТШ-90. Каждую ампулу можно приобрести с взаимным сравнением, куда входит сравнение равновесного значения вашей ампулы с эталоном.


Функции

Традиционные ампулы точек кристаллизации


Для получения истинных первичных эталонов температуры вам понадобятся ампулы точек кристаллизации металлов, которые очень близки к теоретическим значениям кристаллизации и обеспечивают стабильные и долговременные пологие участки температурных кривых в этих точках.


Металлические ампулы точек кристаллизации металлов от компании Fluke Calibration представляют собой кульминацию более чем 20-летнего опыта работы с первичными эталонами. Ни у какой другой компании нет такого опыта в разработке металлических ампул точек кристаллизации металлов. Именно поэтому ампулы Fluke используются во многих национальных метрологических институтах по всему миру.


Каждая ампула Fluke Calibration тщательно конструируется в ультрачистой современной лаборатории с использованием графитных тиглей высокой плотности и чистоты, содержащих образцы металла с чистотой не менее 99,9999% (шесть девяток), а во многих случаях и 99,99999% (семь девяток). Тигель заключается в герметичную колбу из кварцевого стекла, через которую прокачивается газообразный аргон высокой чистоты. Для пломбировки ампулы в точке кристаллизации используется особая технология. Мы измеряем и фиксируем точное давление аргона, что позволяет в будущем обеспечивать более точные корректировки давления.


После производства ампулы Fluke тестируются и проходят испытание на чистоту образцов металла. Затем все ампулы МТШ-90 традиционных размеров подвергаются более тщательному тестированию в нашей лаборатории первичных эталонов, где мы изучаем кривые плавления-охлаждения и выполняем подробный анализ коэффициентов в подтверждение чистоты датчика. Если вам нужны дополнительные данные, мы выполним для вас дополнительное взаимное сравнение с собственными эталонными ампулами.


Галлиевые ампулы


Галлиевые ампулы служат отличными эталонами для проверки приборов, подверженных дрейфу (таких как платиновые термометры сопротивления), и необходимы для калибровки сенсоров, используемых при комнатной температуре или температура тела, в контроле состояния окружающей среды и в биологических науках.


Галлиевая ампула Fluke Calibration 5943 запечатывается в колбу из нержавеющей стали. Галлий высокой чистоты (99,99999%) заключается в пластмассовый и металлический корпус. После этого емкость из нержавеющей стали заполняется чистым газообразным аргоном при одной стандартной атмосфере и температуре точки плавления.


В результате кристаллизации галлий расширяется на 3,1%, поэтому стенки ампул должны быть эластичными. В отличие от ампул других производителей из ПТФЭ ампулы Hart не нуждаются в прокачке, поскольку их стенки непроницаемы для газов. Мы гарантируем, что погрешность наших ампул не превысит 0,1 мК в течение не менее пяти лет. Работа и обслуживание ампул производятся автоматически с помощью аппарата поддержки 9230 (см. стр. 31). Аппарат поддерживает плато температурной кривой в месте плавления до восьми дней и требует не более пяти минут обслуживания в неделю на установку новых плато плавления. Никогда еще обслуживание галлиевой ампулы международного класса не было таким простым.


Водяные ампулы


Несмотря на то, что в качестве точки калибровки при 0 °C часто применяются ледяные ванны, у них есть много ограничений, связанных с проблемами концентрации и чистоты, вопросами воспроизводимости, а также с различиями в конструкциях и методиках измерений. В ампулах тройной точки воды эти проблемы решены, кроме того, эти ампулы представляют наиболее часто используемую температурную точку МТШ-90 и не требуют больших затрат на обслуживание и применение.


Компания Fluke Calibration выпускает три типа ампул тройной точки воды (TPW) традиционных размеров, которые неоднократно доказали в национальных лабораториях, что их реальные характеристики даже превосходят заявленные данные по погрешности (± 0,0001 °C). Ледяная мантия может образовываться с использованием сухого льда, жидкого азота или устройств иммерсионного замерзания и поддерживаться до двух месяцев в ваннах 7012 или 7312.


Открытые металлические ампулы


«Открытые» металлические ампулы, изготавливаемые из тех же материалов и по тем же технологиям, что и их герметичные аналоги из новой серии, снабжены высококачественным клапаном для подключения к системе управления давлением лаборатории. С помощью такой системы можно проводить неоднократную откачку, продувку и закачку чистого инертного газа, а затем отрегулировать давление в ампуле на время выполнения измерений.


В отличие от других производителей, которые предлагают открытые ампулы как комплект запчастей без тестовых данных, после сборки и испытаний мы подвергаем каждую открытую ампулу Fluke Calibration МТШ-90 еще более строгим испытаниям в лаборатории.


Поскольку в открытых ампулах имеется возможность измерения давления пользователями, это позволяет свести погрешности к минимуму путем коррекции давления. В настоящее время, когда использовать открытые ампулы предлагает CCT, они нашли достойное применение в сложных задачах измерений зависимостей температуры от давления, а также в проведении калибровок прецизионных платиновых термометров SPRT.


Высота таких ампул увеличена, чтобы упростить доступ к газовым клапанам при использовании ампул. Изоляция из чистого кварцевого волокна и четыре графитных диска высокой чистоты предотвращают тепловые потери из образца металла в систему регулировки давления и оптимизируют вертикальные перепады температур в ампуле. Каждая ампула имеет внешний диаметр 50 мм и длину 600 мм; длина серебряных и медных ампул составляет 700 мм.


В том, что касается первичных эталонах температуры, компания Fluke Calibration предлагает больше оборудования, чем все ее конкуренты вместе взятые. Если вам нужно уменьшить погрешность, начните с покупки в компании, поддерживающей свои продукты лучше, чем любая другая метрологическая компания в мире. Зачем доверять первичные эталоны другой компании?


Характеристики
Технические характеристики
Модель Реперная точка Стиль Приписанное значение ( °C) Внешний диаметр Внутренний диаметр Общая внешняя длина ампула Глубина погружения‡ Погрешность ампулы (мК, k=2) Сертификация (мК, k = 2)†
5900 Ртуть Нержавеющая сталь –38,8344 31 мм 8,2 мм 470 мм 200 мм 0,2 0,25
5904 Иридий Традиционное кварцевое стекло 156,5985 48 мм 8 мм 285 мм 195 мм 0,7 0,7
5905 Олово Традиционное кварцевое стекло 231,928 48 мм 8 мм 285 мм 195 мм 0,5 0,8
5906 Цинк Традиционное кварцевое стекло 419,527 48 мм 8 мм 285 мм 195 мм 0,9 1,0
5907 Алюминий Традиционное кварцевое стекло 660,323 48 мм 8 мм 285 мм 195 мм 1,3 1,8
5908 Серебро Традиционное кварцевое стекло 961,78 48 мм 8 мм 285 мм 195 мм 2,4 4,5
5909 Медь Традиционное кварцевое стекло 1084,62 48 мм 8 мм 285 мм 195 мм 10,1 12,0
5924 Иридий Открытое кварцевое стекло 156,5985 50 мм 8 мм 596 мм 195 мм 0,7 0,7
5925 Олово Открытое кварцевое стекло 231,928 50 мм 8 мм 596 мм 195 мм 0,5 0,8
5926 Цинк Открытое кварцевое стекло 419,527 50 мм 8 мм 596 мм 195 мм 0,9 1,0
5927A-L Алюминий Открытое кварцевое стекло (длинное) 660,323 50 мм 8 мм 696 мм 195 мм 1,3 1,8
5927A-S Алюминий Открытое кварцевое стекло (короткое) 660,323 50 мм 8 мм 596 мм 195 мм 1,3 1,8
5928 Серебро Открытое кварцевое стекло 961,78 50 мм 8 мм 696 мм 195 мм 2,4 4,5
5929 Медь Открытое кварцевое стекло 1084,62 50 мм 8 мм 696 мм 195 мм 10 12,0
5943 Галлий Нержавеющая сталь 29,7646 38,1 мм 8,2 мм 250 мм 168 мм 0,1 0,1
†Для национальных лабораторий доступна сертификация с более низкой погрешностью.
‡Глубина измеряется от нижней части гнезда для термометра до верхней части чистого эталонного материала.
Модели и принадлежности
Модель Описание
5900

Ртутная ячейка, нержавеющая сталь

5904

Индиевая ячейка, традиционное кварцевое стекло

5905

Оловянная ячейка, традиционное кварцевое стекло

5906

Цинковая ячейка, традиционное кварцевое стекло

5907

Алюминиевая ячейка, традиционное кварцевое стекло

5908

Серебряная ячейка, традиционное кварцевое стекло

Аксессуар Описание
1904-Ag

Аккредитованное сопоставление ячеек, серебро

5909

Медная ячейка, традиционное кварцевое стекло

5924

Индиевая ячейка, открытое кварцевое стекло

5925

Оловянная ячейка, открытое кварцевое стекло

5926

Цинковая ячейка, открытое кварцевое стекло

5927A-L

Алюминиевая ячейка, открытое кварцевое стекло, длинная

5927A-S

Алюминиевая ячейка, открытое кварцевое стекло, короткая

5928

Серебряная ячейка, открытое кварцевое стекло

5929

Медная ячейка, открытое кварцевое стекло

5943

Галлиевая ячейка, в металлической оболочке

Аксессуар Описание

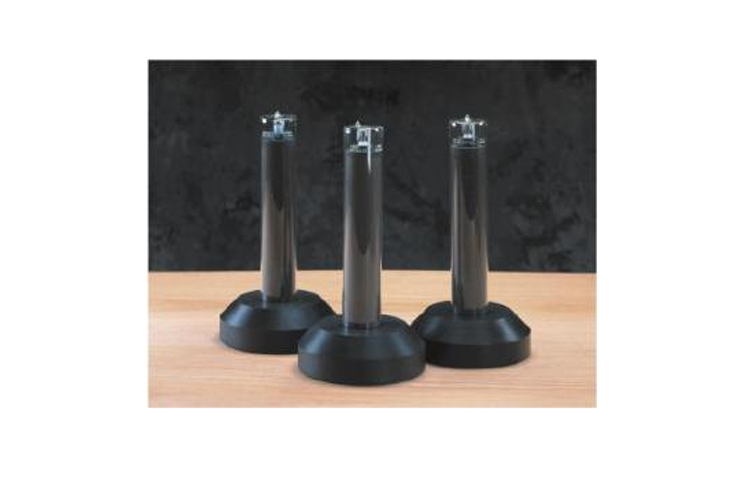

Стойка, ячейка с фиксированной точкой, черный делрин
