1523-1524А эталонные термометры

Общие сведения

Измерение, графическое отображение и запись данных с трех типов датчиков при помощи одного прибора


Эталонные термометры 1523/24 Reference Thermometer, разработанные Fluke Calibration, обеспечивают измерения, графические изображения и запись данных на базе платиновых термометров сопротивления (ПТС), термопар и термисторов. Показания этих термометров обладают исключительно высокой точностью, представляют широкий измерительный диапазон, записываются в журнал и используются для анализа тенденций – и все это в портативном варианте прибора, который можно взять с собой куда угодно.


Прибор 1523/24 может использоваться и для полевых, и для лабораторных измерений, а также для записи измеряемых данных. Возможность проведения с помощью модели 1524 двухканальных измерений позволяет выполнять в два раза больший объем работ за вдвое более короткое время.


Три типа датчиков

  • ПТС: от –200 до 1000 °C
  • Термопары: от –200 до 2315 °C
  • Прецизионные термисторы: от –50 до 150 °C


Точность

  • ПТС: до ±0,011 °C
  • Термопары: ±0,24 °C для J,K,L,M
  • Прецизионные термисторы: ±0,002 °C


Быстрый режим

  • ПТС: 0,45 секунды на выборку
  • Термопары: 0,3 секунды на выборку
  • Прецизионные термисторы: 0,3 секунды на выборку


Две модели

  • 1523: одноканальная эталонная модель; память для 25 замеров и статистики
  • 1524: двухканальная модель; память для регистрации 15 000 замеров; часы реального времени для установки меток времени и даты


Графический дисплей

  • Графический ЖК-дисплей с разрешением 128x64 и подсветкой
  • Построение и масштабирование временных трендов в режиме реального времени
  • Одновременное считывание по двум каналам
Функции

Точность и повторяемость измерений независимо от места их проведения


Вам необходима высокая точность для обеспечения степени соответствия заявленным требованиям, объема выпускаемой продукции, экономии энергии и получения устойчивых результатов. В приборах модели 1523/24 используется реверс тока – метод, применяемый в высокопроизводительных приборах и позволяющий освободиться от термо-ЭДС при проведении прецизионных измерений температуры. Технические характеристики гарантируются при температуре окружающей среды от –10 до 60 ºC. Специальные прецизионные резисторы и стабильный источник эталонного напряжения обеспечивают точность прибора модели 1523/24, делая его показания практически нечувствительными к температуре окружающей среды.


Как и все портативные приборы Fluke, эталонные термометры модели 1523/24 проходят тщательное тестирование при экстремальных температурах и вибрациях, так что их можно брать с собой в любое место, где они могут потребоваться.

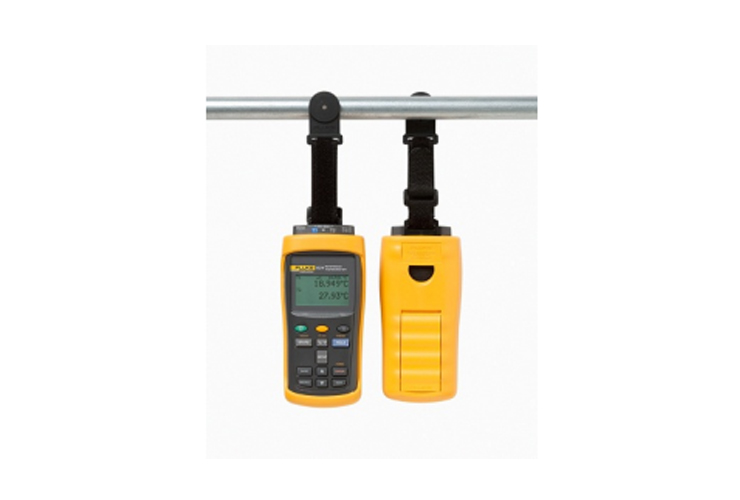

Поставляемый по отдельному заказу магнитный кронштейн позволяет подвешивать термометр в удобном для обзора месте, когда необходимо освободить руки для выполнения работы.


Разъемы INFO-CON гарантируют правильное преобразование температуры


Внутри разъема INFO-CON находится ИС памяти, содержащая калибровочную информацию для подсоединяемого пробника. При простом подключении пробника эта информация загружается в устройство считывания, гарантируя правильное преобразование температуры для обеспечения точных и беспроблемных измерений.


В целях безопасности или прослеживаемости измерений пробники могут быть заблокированы паролем для отдельных каналов и устройств вывода данных. Для удобства проведения измерений вставьте любую термопару с разъемами типа «мини-джек» в универсальный адаптер для термопар (поставляется по отдельному заказу). Каждый адаптер или стандартный разъем термопары поддерживает компенсацию эталонного перехода (RJC) с помощью собственного внутреннего прецизионного термистора.


Отслеживание временных трендов в лабораторных и полевых условиях


Просмотр графических изображений трендов на ЖК-дисплее с подсветкой и разрешением 128x64 термометра модели 1523/24. Разрешение графических изображений можно менять простым нажатием кнопки. Благодаря этому хорошо видно, когда температура стабильна, без необходимости набора статистики и длительных задержек, или можно отслеживать протекание процессов во времени, чтобы убедиться в правильности работы.


Документирование по требованию до 25 замеров и связанной с ними статистики для облегчения поиска данных. Можно просматривать данные или на экране дисплея, или загрузив их на ПК через интерфейс RS-232 с помощью прилагаемого бесплатного ПО 9940. Для отслеживания и регистрации во времени больших массивов данных следует использовать ПК и поставляемое по отдельному заказу ПО LogWare II.


Для тех, кто предпочитает использовать разъемы USB, имеются адаптеры с RS-232 на USB. Заряда батареи из трех элементов размера AAA хватает не менее чем на 20 часов работы; для более длительных периодов времени можно также использовать блок питания постоянного тока. Для увеличения времени работы батареи или для удобства можно включать и выключать режим энергосбережения.


Наличие двух моделей позволяет сделать наилучший выбор для решения вашей задачи


Эталонный термометр 1523 Reference Thermometer – это универсальный одноканальный термометр, обеспечивающий измерение, графическое изображение и запись данных с датчиков трех типов, объединенных одним устройством. Поддержка ПТС/RTD (платиновый термометр сопротивления/термопреобразователь сопротивления), термопар и термисторов обеспечивает гибкость и правильность выбора пробника для проведения работ.

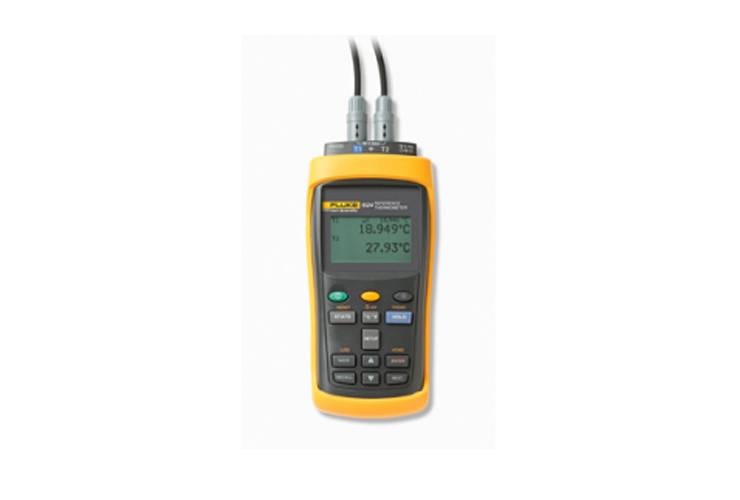

Новые эталонные термометры 1524 Reference Thermometer позволяют выполнять вдвое большую работу за вдвое меньшее время. Наличие двух каналов, трех типов датчиков и возможности проведения высокоскоростных измерений позволяют повысить производительность работ и убеждают в том, что вам нужна именно модель 1524 эталонного термометра. Она обладает всеми характеристиками модели 1523, при этом являясь еще и устройством регистрации температуры. Часы реального времени и память, рассчитанная на 15 000 замеров с метками времени и даты, то есть, все, что вам может потребоваться, находится в этом пакете. Регистрация может выполняться и до трех раз в секунду, и один раз в час; возможны также любые варианты в промежутке между ними. При необходимости можно загрузить данные на ПК для проведения анализа.


Приложения

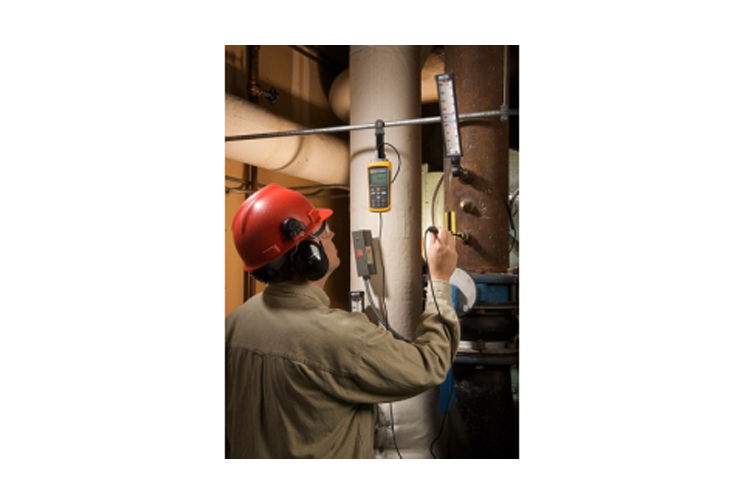

Калибровка, информационная обратная связь, пуск установки, устранение неполадок, техобслуживание и ремонт – вот неполный список тех разнообразных работ где требуется применение термометра модели 1523/24. Используйте его в качестве переносного эталонного термометра в поверочных термостатах, сухоблочных калибраторах, чистых помещениях, двигателях, теплообменниках, печах, морозильных камерах или везде, где нужны калибровка, проверка или техобслуживание.


Характеристики
Технические характеристики
Входные каналы
   1523: 1
   1524: 2
Регистрация
   1523: 25 замеров со статистикой
   1524: 15 000 замеров с метками времени и даты; 25 замеров со статистикой
Интервал выборки
(нормальный)
   1 секунда
Интервал выборки (быстрый режим)
   0,3 секунды (подробнее см. техническое руководство)
Типы датчиков
   ПТС, термометры сопротивления, термисторы и термопары
Типы термопар
   C,E,J,K,L,M,N,T,U,B,R,S
Рабочая температура
   от –10 до 60 ºC (наилучшая точность – от 13 до 33 ºC)
Требования к электропитанию
   3 щелочных аккумулятора размером AA
Размер
   96 x 200 x 47 мм

Масса
   0,65 кг
Условия окружающей среды, способствующие максимальной точности измерений
   от 13 до 33 °C
Диапазон и точность измерения напряжения
   от –10 до 75 мВ ± (0,005 % + 5 мкВ)
Диапазон и точность измерения сопротивления
   от 0 до 400 Ом ± (0,004 % + 0,002 Ом)
   от 200 Ом до 50 кОм ± (0,01 % + 0,5 Ом)
   от 50 до 500 кОм ± (0,03 %)
Температурный коэффициент, напряжение (от –10 до 13 °C, от 33 до 60 °C)
   ± (0,001 %/°C + 1 мкВ/°C)
Температурный коэффициент, сопротивление (от –10 до 13 °C, от 33 до 60 °C)
   0,0008 %/°C + 0,0004 Ом (от 0 до 400 Ом)
   0,002 %/°C + 0,1 Ом (от 0 Ом до 50 кОм)
   0,06 %/°C + 0,1 Ом (от 50 до 500 кОм)
Ток возбуждения, сопротивление
   1 мА (от 0 до 400 Ом)
   10 мкА (от 0 Ом до 50 кОм)
   2 мкА (от 50 до 500 кОм)



Погрешности эквивалентных температур, измеряемых термопарами (только показания)
Тип B
   ±0,85 ºC от 600 до 800 ºC
   ±0,68 ºC от 800 до 1000 ºC
   ±0,57 ºC от 1000 до 1800 ºC
Тип C
   ±0,32 ºC от 100 до 550 ºC
   ±0,71 ºC от 550 до 2300 ºC
Тип E
   ± 0,52 ºC от –200 до 0 ºC
   ±0,22 ºC от 0 до 950 ºC
Тип J
   ± 0,52 ºC от –200 до 0 ºC
   ±0,23 ºC от 0 до 1200 ºC
Тип K
   ±0,61 ºC от –200 до 0 ºC
   ±0,24 ºC от 0 до 1370 ºC
Тип L
   ±0,36 ºC от –200 до 0 ºC
   ±0,23 ºC от 0 до 1370 ºC
Тип M
   ±0,26 ºC от –20 до 0 ºC
   ±0,25 ºC от 0 до 400 ºC
   ±0,22 ºC от 400 до 1400 ºC
Тип N
   ±0,72 ºC от –200 до 0 ºC
   ±0,28 ºC от 0 до 1300 ºC
Тип R
   ±1,09 ºC от –20 до 0 ºC
   ±0,97 ºC от 0 до 500 ºC
   ±0,49 ºC от 500 до 1750 ºC
Тип S
   ±1,05 ºC от –20 до 0 ºC
   ±0,95 ºC от 0 до 500 ºC
   ±0,56 ºC от 500 до 1750 ºC
Тип T
   ±0,60 ºC от –200 до 0 ºC
   ±0,25 ºC от 0 до 400 ºC
Тип U
   ±0,54 ºC от –200 до 0 ºC
   ±0,24 ºC от 0 до 400 ºC
Примечание 1.
   Погрешности определяются внутренней компенсацией эталонного перехода. Эквивалентные погрешности для внешнего эталонного перехода см. в техническом руководстве.



Погрешности измерений прибора модели 1523/24 с некоторыми из пробников (±°C)
–200 °C
   5616-12: 0,014
   5615-6: 0,025
   5627A-12: 0,027
   5610-9: н/д
0 °C
   5616-12: 0,021
   5615-6: 0,021
   5627A-12: 0,049
   5610-9: 0,009
100 °C
   5616-12: 0,027
   5615-6: 0,028
   5627A-12: 0,065
   5610-9: 0,009
300 °C
   5616-12: 0,040
   5615-6: 0,043
   5627A-12: 0,103
   5610-9: н/д
420 °C
   5616-12: 0,050
   5615-6: н/д
   5627A-12: 0,130
   5610-9: н/д
Примечание 2.
   Включает в себя точность показаний, точность калибровки пробника и точность, связанную с дрейфом пробника



Точность эквивалентной температуры ПТС (только показания)
–100 °C
   ±0,011
0 °C
   ±0,015
100 °C
   ±0,019
200 °C
   ±0,023
400 °C
   ±0,031
600 °C
   ±0,039



Точность эквивалентной температуры термистора (только показания)
0 °C
   ±0,002
25 °C
   ±0,003
50 °C
   ±0,006
75 °C
   ±0,014
100 °C
   ±0,030
Модели и принадлежности
Модель Описание
1523

Индикаторное устройство термометра, портативное, 1 канал

1524

Измеритель температуры, портативный, 2-канальный, регистратор данных

1523-P1

Устройство 1523 связано с платиновым термометром сопротивления 5616 (от –200 до 420 °C, 100 Ом (6,35 x 305 мм)), универсальный разъем термопары INFO-CON, TPAK и футляр

1523-P2

Устройство 1523 связано с платиновым термометром сопротивления 5628 (от –200 до 660 °C, 25 Ом (6,35 x 305 мм)), универсальный разъем термопары INFO-CON, TPAK и футляр

1523-P3

Устройство 1523 связано с ПТС 5627, универсальный разъем термопары INFO-CON, TPAK и футляр

1524-P1

Устройство 1524 связано с платиновым термометром сопротивления 5616, универсальный разъем термопары INFO-CON, TPAK и футляр

1524-P2

Устройство 1524 связано с платиновым термометром сопротивления 5628, универсальный разъем термопары INFO-CON, TPAK и футляр

1524-P3

Устройство 1524 связано с платиновым термометром сопротивления 5627, универсальный разъем термопары INFO-CON, TPAK и футляр

Аксессуар Описание
1523-CAL

1523 Аккредитованная калибровка

1524-CAL

1524 Аккредитованная калибровка

1523-CASE

Футляр для переноски устройства считывания данных и датчика 1523/1524 Readout and Probe Carrying

TPAK

ToolPak, комплект для подвешивания измерительного прибора

1929-2

Проверка системы, платинового термометра сопротивления с устройством считывания данных, аккредитовано

1929-5

Проверка системы, термистор с выводом считываемой информации, аккредитованный

1930

Калибровка системы, платинового термометра сопротивления с устройством считывания данных, аккредитовано

1935-A

Калибровка системы, термистор с выводом считываемой информации, диапазон 100°, 6 точек в диапазоне, аккредитация NVLAP

5610-9-P

Датчик, прецизионный термистор, нержавеющая сталь (3,18 x 229 мм), 0

5615-6-P

Датчик, ПТС, 100 Ом (4,76 x 152 мм),

5609-9BND-P

Датчик, ПТС, 25 Ом (6,35 x 305 мм), 90

FLUKE80PK

80PK-1, Датчик, Термопара, Beaded Тип K

2370

케이블, RS-232 (1523, 1524)

2373-LPRT

Адаптер, устройства сбора Lemo-Mini (4-проводные)

2373-LTC

Адаптер, Lemo-Universal TC (TC)

2384-P

Быстродействующий разъем, платиновый термометр сопротивления (серая крышка), резерв

2384-T

Быстродействующий разъем, термопара (синяя крышка), резерв

2523-156

Изолятор, RS232 оптический 12 В постоянного тока (1523/1524), 115 В

2523-256

Изолятор, RS232 оптический, 12 В постоянного тока (1523/1524), 230 В
