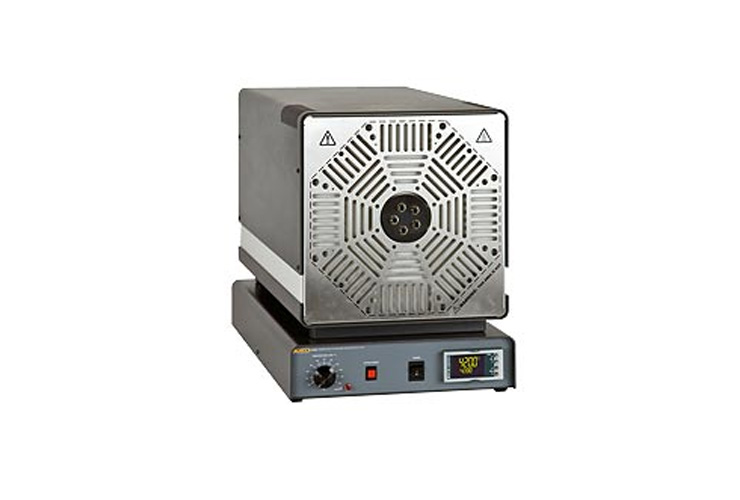

9112B Печь для калибровки термопар

Общие сведения

Непревзойденная стабильность и единообразие калибровки термопар до 1100 °C


  • Совокупная стабильность и единообразие на уровне менее ± 0,4 °C
  • Стандартный последовательный интерфейс RS-232
  • Высокая мощность и возможность одновременной сравнительной калибровки
  • Совместимость с CE

Вам необходима максимально точная калибровка термопар? Печь для калибровки термопар 9112B Thermocouple Calibration Furnace обеспечивает широкий диапазон температур до 1100 °C, стабильность до ±0,05 °C – и все это по отличной цене. При желании можно заказать дополнительное программное обеспечение MET/TEMP II, которое полностью автоматизирует процессы калибровки термопар и управление печью.


Для калибровок до 700 °C часто используют ванны с песком или глиноземом, демонстрирующие по сравнению с калибровочными печами очень слабые результаты. Ванны с песком, как правило, дают завышение на несколько градусов и работают нестабильно, из-за чего качество калибровки получается низким. Также известно, что ванны с песком создает проблему запыленности. Зачем покупать что-то, что работает плохо и загрязняет лабораторию?

Функции

Калибровочные печи – превосходная альтернатива ваннам с песком, особенно для термопар, дистанционных термозондов и оптоволоконных датчиков. Благодаря стандартному блоку с пятью отверстиями и возможности заказа специализированных блоков печь 9112B Thermocouple Calibration Furnace не ограничивают размер и форму калибруемых датчиков, как другие печи. Кроме того, печь 9112B обеспечивает высокий уровень стабильности, не достижимый большинством других калибраторов термопар.


Программное обеспечение для автоматизации
Программное обеспечение 9938 MET/TEMP II позволяет использовать для автоматизации калибровки персональный компьютер. Кроме управления режимами печи, программное обеспечение автоматизирует процесс считывания показаний с приборов в процессе калибровки. Более подробную информацию о пакетах программного обеспечения см. на стр. 96.


Уникальная разработка

В модели 9112B Thermocouple Calibration Furnace используется специальная конструкция нагревателя, обеспечивающая однородность температуры и быстрое нагревание. Нагреватели изолированы огнеупорным материалом из керамического волокна и представляют собой нагревательное устройство из двух частей. Кварцевая труба выравнивает температуру во всей испытательной зоне печи, изолируя изотермический блок и термометры от мощной нагревательной обмотки, выполняя роль опоры для блока и способствуя равномерному распределению температуры.


Изотермический блок выполнен из сплава с высоким содержанием никеля, что обеспечивает хорошую теплопроводность и препятствует высокотемпературному окислению. Габариты центрального блока подобраны таким образом, чтобы получить оптимальный баланс между хорошей стабильностью и однородностью, для обеспечения которых требуется достаточная масса, и быстрыми нагревом, охлаждением и стабилизацией, которые требуют небольшого веса изделия. С обеих сторон изотермического блока находятся два меньших блока из того же сплава, которые используются как тепловые барьеры, а также в качестве жаростойкого корпуса. Направляющие трубки соединяют блоки между собой и позволяют вводить калибруемые датчики в центр изотермического блока. Фронтальный тепловой экран предотвращает потери тепла с лицевой стороны печи.


Одновременная калибровка нескольких датчиков

Стандартный печной блок может одновременно вмешать четыре калибруемых датчика и один эталонный термометр. Четыре измерительных отверстия рассчитаны на датчики диаметром до 6,4 мм (1/4 дюйма) а отверстие для эталонного термометра немного больше и рассчитано на стандартную термопару типа S или стандартный платиновый резистивный термометр (SPRT). По заказу могут быть изготовлены изотермические блоки на заданное количество датчиков с разными диаметрами и глубиной. Для размещения индивидуального заказа звоните в отдел продаж.


Микропроцессорное управление


Цифровой регулятор температуры на основе микропроцессора позволяет корректировать контрольные точки быстро и просто. Для удобства одновременно отображаются и заданная, и фактическая температуры. Для ручной установки температур используется кнопочное управление. Заводская настройка регулятора рассчитана на оптимальную работу в диапазоне от 300 до 1100 °C, в пределах которого предусмотрено автоматическое достижение заданных контрольных точек. При использовании печи с температурой ниже 300 °C получить высокую степень стабильности позволит настройка регулятора.


Конструкция изотермического блока и автоматическая настройка регулятора позволяют проводить калибровку метрологического уровня. Блок «В» обеспечивает однородность ± 0,1 °C при низких температурах и ± 0,3 °C или ниже при высоких.


Значения стабильности, указанные в таблице технических характеристик, соответствуют стабильности за среднее или продолжительное время измерений. Уровень краткосрочной стабильности в процессе сравнительной калибровки будет еще выше.


С инновационной конструкцией модели 9112В широкий диапазон и высокотемпературная калибровка стали проще и доступнее. Термопары, термометры сопротивления и другие типы датчиков теперь можно калибровать с более высоким уровнем уверенности и точности.


Характеристики
Технические характеристики
Диапазон
От 300 до 1100 °C
Стабильность

± 0,05 °C при 300 °C

±0,1 °C при 700 °C, ±0,1 °C при 1100 °C

Однородность

±0,1 °C при 300 °C
±0,2 °C при 700 °C
± 0,3 °C при 1100 °C
Время нагрева
С 25 до 900 °C: 35 минут
С 900 до 1100 °C: 3 часа
Время охлаждения
Ном. от 800 °C: ≥ 300 °C/час
Ном. от 600 °C: ≥ 180 °C/час
Время стабилизации
Как правило, 2 часа в середине диапазона, медленнее при низких температурах (4 часа),
быстрее при высоких
Интерфейс RS-232, имеется во всех приборах
Внешние габариты
(В x Ш x Г)
457 x 337 x 660 мм
Термический блок
глубина 406 мм; включает 4 резервуара диаметром 6,35 мм
и один резервуар диаметром 7,11 мм
Масса 33 кг с блоком
Электропитание
230 В перем. тока (± 10 %), 50/60 Гц
16 А, 3700 Вт
Согласно NIST
стандартам NIST
Данные при 420 °C
Модели и принадлежности
Модель Описание
9112B-B

Калибровочная печь

(включает в себя стандартный блок размером 406 мм)

Запрос пользовательских вставок

Аксессуар Описание
SC1-FRNC

Программа обслуживания Silver CarePlan, расширенная гарантия на 1 год, печи

SC2-FRNC

Программа обслуживания Silver CarePlan, расширенная гарантия на 2 года, печи

SC4-FRNC

Программа обслуживания Silver CarePlan, расширенная гарантия на 4 года, печи
