6109A/7109A Портативные калибровочные ванны

Общие сведения

Портативная калибровочная ванна, повышающая производительность калибровки в четыре раза и точность в два раза по сравнению с микрованными и сухоблочными калибраторами.


Портативные калибровочные ванны разрабатывались с учетом требований специалистов технологических производств. В технологическом оборудовании для биотехнологий, фармацевтической и пищевой промышленности используется множество санитарных датчиков температуры, требующих регулярной калибровки. На время калибровки производство приходится останавливать. Поэтому повышение производительности калибровки означает сокращение простоев оборудования. В отрасли, где даже десятые доли градуса Цельсия могут привести к браку продуктов на тысячи долларов, точность температуры является критически важной для качества продуктов.


Портативные калибровочные ванны 6109A и 7109A компании Fluke Calibration — это жидкостные ванны, позволяющие специалистам технологических производств увеличить в четыре раза количество санитарных датчиков, калибруемых в одной ванной, а также сократить цикл и повысить в два раза точность калибровки по сравнению с другими портативными ваннами такого класса. В новые ванны, которые существенно больше микрованн, можно легко разместить до четырех санитарных датчиков с фланцами под соединения «tri-clamp» для температурной калибровки с точностью ± 0,1 °C. При калибровке санитарных термометров сопротивления с короткими фланцами или без фланцев производительность даже выше.


Две модели ванн перекрывают широкий диапазон температур: рабочий диапазон ванны 6109A — от 35 до 250 °C, 7109A — от -25 до +140 °C. Каждая модель предлагается в исполнении «-P», включающем в себя электронный блок для подключения внешнего эталонного щупа.


Профессионалы, работающие в отраслях с чистыми техпроцессами, в том числе руководители производств, инженеры-технологи и специалисты по калибровке, предпочитают пользоваться этими ваннами по ряду причин.


Руководителям производств, которым нужно соблюдать стандарты чистых помещений, соответствующие требованиям ИСО и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов США, нравится корпус этих ванн, изготовленный из нержавеющей стали и устойчивый к агрессивным моющим средствам. Они рассчитывают, что ванны 6109A и 7109A будут поддерживать точность датчиков температуры оборудования, снижая тем самым вероятность больших убытков из-за порчи партий продуктов.


Инженеры-технологи акцентируют внимание на точности ванн, помогающей контролировать выход датчиков за пределы допусков. Более того, они отдают предпочтение ваннам, специально разработанным для калибровки в чистых помещениях. Отныне им больше не нужно довольствоваться оборудованием, разработанным для других областей применения.


Специалистам по калибровке, которым приходится выполнять калибровку на платформах, технических этажах и в других труднодоступных местах производственных площадок, нравится портативность и соответствие этих ванн требованиям к чистым помещениям (т. е. простота и удобство санитарной обработки, устойчивость к бактериальному загрязнению).


Международная поддержка и обслуживание компанией Fluke Calibration означает, что в течение всего срока службы ванн 6109A и 7109A результатам их измерений можно будет всецело доверять.


Основные возможности


  • Одновременная калибровка до четырех санитарных датчиков с фланцами под соединения «tri-clamp»
  • Широкие диапазоны температур, перекрывающие рабочие диапазоны большинства техпроцессов:
    • 6109A: от 35 до 250 °C
    • 7109A: от –25 до +140 °C
  • Прецизионная точность калибровки (± 0,1 °C), обеспечивающая высокое отношение неопределенностей измерений (TUR) 4:1 для процессов, в которых температура является критически важным фактором
  • Простота транспортировки ванны по лестницам и мостикам
  • Корпус из нержавеющей стали, устойчивый к коррозии и агрессивным химическим веществам, применяемых для стерилизации
  • Простота эксплуатации и техобслуживания
  • Международная поддержка и обслуживание компанией Fluke
Функции
Одновременная высокоточная калибровка нескольких санитарных датчиков

Ванны 6109A и 7109A обеспечивают калибровку большинства моделей датчиков температуры, применяемых в чистых технологических процессах, в том числе в фармацевтических биореакторах (от -10 до +100 °C), химических реакторах (200 °C), при безразборной стерилизации паром (от 122 до 140 °C), автоклавной стерилизации (от 120 до 135 °C), в морозильниках для хранения продуктов (-25 °C), а также в технологиях производства пищевых продуктов (от 0 до 220 °C).


Благодаря большому объему бака (диаметр 112 мм, глубина 154 мм) в него можно одновременно поместить до четырех санитарных датчиков. Даже если калибровать в ванне партию датчиков температуры нестандартной формы с разной длиной и диаметрами, в ней остается место для эталонного термометра. Быстрый нагрев и охлаждение позволяют выполнять задания, не теряя много времени в ожидании, пока ванна нагреется до заданной температуры и стабилизируется. Таким образом повышается производительность калибровки санитарных датчиков и уменьшается время простоя дорогостоящего производства.


Точность этой уникальной системы составляет ± 0,1 °C. Это значение учитывает все источники погрешностей, включая неопределенность калибровки, стабильность, однородность и повторяемость. В стандартную поставку входит сертификат калибровки в лаборатории, аккредитованной NVLAP (Национальная программа добровольной аккредитации лабораторий). Высокие метрологические стандарты Fluke Calibration и годичная точность, указываемая с большим запасом, означают, что измерениям, выполненным при помощи портативных калибровочных ванн 6109A и 7109A, можно полностью доверять.

Возможность использования портативных ванн практически на любом производстве, в том числе в чистых помещениях

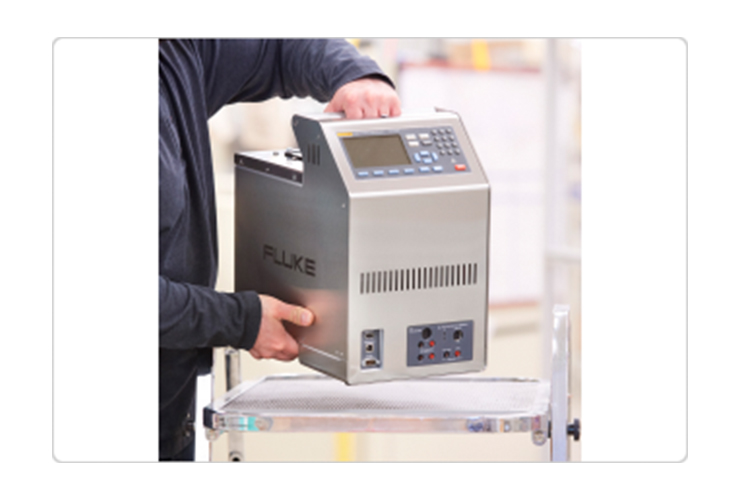

Ванна 6109A весит 16 кг (35 фунтов), 7109A — 20 кг (44 фунта). Во всех моделях предусмотрена жестко закрепленная, непроворачивающаяся ручка-скоба, при помощи которой большинство специалистов могут переносить ванну одной рукой. Переноска одним человеком удобна в случаях, когда для выполнения заданий требуется подниматься или спускаться по лестницам, переходить по мостикам или пробираться в труднодоступные места. При помощи двух утопленных ручек, находящихся в нижней части ванны, ее можно легко переносить с полки на тележку или стенд. Герметически закрываемая крышка предотвращает разлив рабочей жидкости при транспортировке ванны.


Корпус из нержавеющей стали устойчив к воздействию агрессивных химических веществ, применяемых для стерилизации оборудования для чистых помещений. Синтетические материалы, используемые для надписей, кнопок и ножек, устойчивы к бактериальному загрязнению. Кнопки выполнены с уплотнением, защищающим от попадания влаги и повреждения во время мойки или эксплуатации в неконтролируемой среде.

Простота эксплуатации и техобслуживания

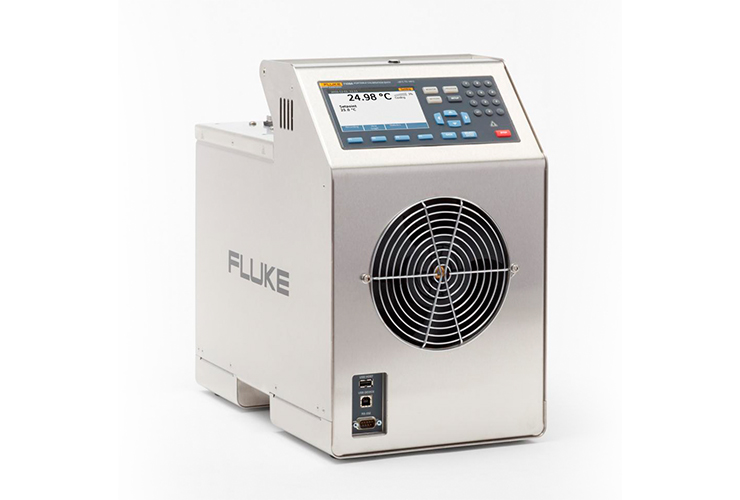

Все ванны оснащаются большим цветным дисплеем, на который выводится дата, время, температура рабочей жидкости, заданная температура, состояние нагрева и контрольный индикатор, указывающий, когда температура жидкости равна заданной. Цвет индикатора готовности меняется с желтого на зеленый, позволяя увидеть практически из любой точки помещения, что температура жидкости в баке достигла заданной и ванна готова к измерениям.


Индикатор предупреждения о высокой температуре загорается, когда температура жидкости превышает 60 °C. Таким образом он предупреждает оператора о том, что рабочая жидкость и зона вокруг бака горячие и к ним нельзя прикасаться.

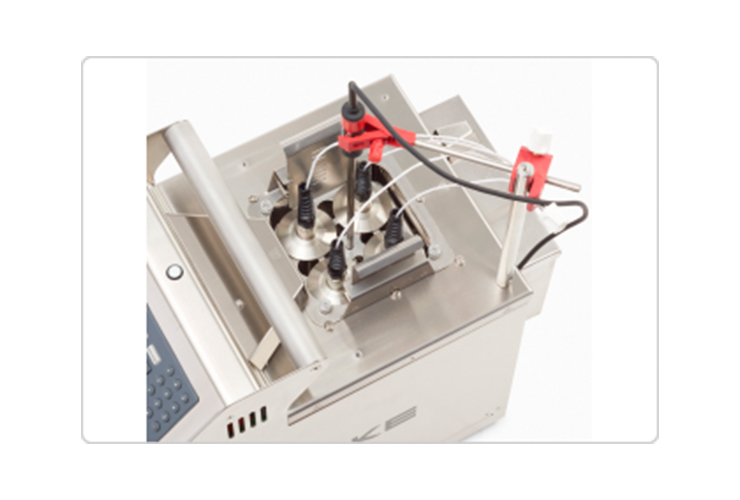

Регулируемое крепление датчиков надежно удерживает в баке до четырех датчиков с фланцами под соединения «tri-clamp» во время калибровки. Дополнительно поставляемый комплект из стойки с зажимом для одного датчика удерживает эталонный щуп.


Проливы жидкости загрязняют производственную среду и являются потенциальной угрозой безопасности. Ванна 6109A и 7109A оснащена переливной трубкой, по которой избыточная рабочая жидкость отводится в дополнительно поставляемый расширительный бак. Пользуясь дренажной трубкой, можно легко слить рабочую жидкость из бака для замены или транспортировки.

Я пользуюсь микрованной Fluke Calibration. Зачем мне ванна 6109A или 7109A?

Если вы уже пользуетесь микрованной или сухоблочным калибратором Fluke Calibration, мы благодарим вас как своего клиента! Мы надеемся, что вам нравится портативность и стабильность этих популярных приборов.


Однако, есть несколько причин, из-за которых вам следует подумать о добавлении к своему парку приборов ванны 6109A или 7109A, а именно:


  • Погрешность всего лишь в несколько десятых градуса Цельсия может привести к огромным убыткам из-за брака продукции. Точность ванн 6109A и 7109A вдвое выше, чем микрованны, что будет способствовать снижению этого риска.
  • Производительность калибровки ванн 6109A и 7109A в четыре раза выше, чем микрованны, в которой за цикл можно откалибровать только один датчик с фланцем под соединение «tri-clamp».
  • Новые ванны изготовлены из материалов, устойчивых к бактериальному загрязнению. Панели и бак, изготовленные из нержавеющей стали, легко моются и устойчивы к коррозии. Поэтому они идеально подходят для использования в чистых помещениях.

Надеемся, что вы еще долго будете эксплуатировать свою микрованну Fluke Calibration. Но ванна 6109A или 7109A тоже может сослужить вам добрую службу, если вам нужна высокая производительность, точность и готовность к работе в чистых помещениях.

Международная поддержка и обслуживание Fluke

Ванны 6109A и 7109A разработаны с учетом жестких метрологических требований Fluke Calibration к годичной точности. Поэтому пользователи могут быть уверены в том, что ванны будут работать именно так, как заявлено. Требуется помощь? Мы предлагаем поддержку мирового класса как до, так и после продажи, осуществляемую через чаты в режиме онлайн, электронную почту, по телефону и через наши сервисные организации. Наши клиенты могут быть спокойными, зная, что их инвестиции надежно защищены сейчас и в будущем.

Характеристики
Общие характеристики
Габариты Высота: 382 мм (15 дюймов) Ширина: 242 мм (9,5 дюйма) Глубина: 400 мм (15,7 дюйма)
Вес 6109A: 16 кг (35 фунтов) 7109A: 20 кг (44 фунта)
Объем жидкости 2,5 литра (0,66 галлона)
Рабочая зона жидкости 75 x 75 мм (3 x 3 дюйма)
Максимальная глубина жидкости 154 мм (6,1 дюйма)
Заводская калибровка В поставку входит сертификат отслеживаемой калибровки лабораторией, аккредитованной NVLAP

Годичная точность измерений температуры Точность измерений температуры соответствует абсолютной инструментальной неопределенности, предоставляемой с доверительной вероятностью 95 % (коэффициент охвата k=2), в течение одного года от даты калибровки. В значении годичной точности учтено влияние температуры окружающей среды от +13 до +33 °C.
6109A 7109A
Диапазон (при температуре окружающей среды 25 °C) от 35 до 250 °C от –25 до +140 °C (–15 °C со снятой крышкой)
Точность (максимально допустимая погрешность) 0,1 °C 0,1 °C
Разрешение дисплея 0,01 °, 0,001° 0,01 °, 0,001°
Стабильность 0,015 °C 0,01 °C
Типичная однородность 0,03 °C при температуре до 200 °C 0,04 °C при температуре выше 200 °C 0,02 °C
Повторяемость 0,04 °C 0,04 °C
Типичное время нагрева от 35 до 100 °C: 25 минут от 100 до 250 °C: 45 минут от -25 до +25 °C: 35 минут от 25 до 140 °C: 55 минут
Типичное время охлаждения от 250 до 100 °C: 35 минут от 100 до 35 °C: 55 минут от 140 до 25 °C: 45 минут от +25 до -25 °C: 75 минут
Типичное время стабилизации 15 минут 10 минут

Годичная точность измерений входного модуля (модели -P) Точность измерений входного модуля соответствует абсолютной инструментальной неопределенности, предоставляемой с доверительной вероятностью 95 % (коэффициент охвата k=2), в течение одного года от даты калибровки. При расчете годичной точности учитывались неопределенность калибровки, линейность, повторяемость, разрешение, стабильность и влияние температуры окружающей среды от 13 до 33 °С.
Функция Диапазон Точность (максимально допустимая погрешность)
Эталонное входное сопротивление от 0 до 42 Ом от 42 до 400 Ом 0,0025 Ом 0,006 %
Эталонная входная температура от -25 до +250 °C 0,007 % + 0,015 °C
Ток считывания сопротивления 1 мА 8 %
Сопротивление тестируемого устройства, измеряемого 4-проводной схемой от 0 до 31 Ом от 31 до 400 Ом 0,0025 Ом 0,008 %
Сопротивление тестируемого устройства, измеряемого 3-проводной схемой от 0 до 400 Ом 0,12 Ом
Термопара, мВ от -10 мВ до 100 мВ 0,025 % + 0,01 мВ
Температура эталонного спая от 0 до +40 °C 0,35 °C
Температура термопары от -25 до +250 °C J: 0,44 °C E: 0,44 °C L: 0,42 °C K: 0,49 °C N: 0,57 °C U: 0,48 °C T: 0,53 °C M: 0,48 °C
от 0 до +250 °C R: 1,92 °C D: 1,12 °C S: 1,88 °C G/W: 3,34 °C C: 0,84 °C
Диапазон тока, мА от 0 до 22 мА 0,02 % + 0,002 мА
Питание контура 24 В постоянного тока ± 6 В
Модели и принадлежности
Модель Описание
6109A

Портативная калибровочная ванна, от +35 до +250 °C

6109A-P

Портативная калибровочная ванна с электронным блоком, от +35 до +250 °C

7109A

Портативная калибровочная ванна, от -25 до +140 °C

7109A-P

Портативная калибровочная ванна с электронным блоком, от -25 до +140 °C


Аксессуары, общие для всех моделей::


Аксессуар Описание
7109-2013-1

Крышка из нержавеющей стали для транспортировки

7109-2013-2

Крышка из нержавеющей стали для ввода датчиков

7109-2027

Регулируемое крепление датчиков

7109-2051

Комплект стойки с зажимом для одного датчика

7109-2080

Комплект для перелива жидкости

7109-CASE

Переносной кейс

5012-3.8L

Силиконовое масло, тип 200.10, 3,8 литра (1 галлон)

5014-3.8L

Силиконовое масло, тип 200.50, 3,8 литра (1 галлон)
