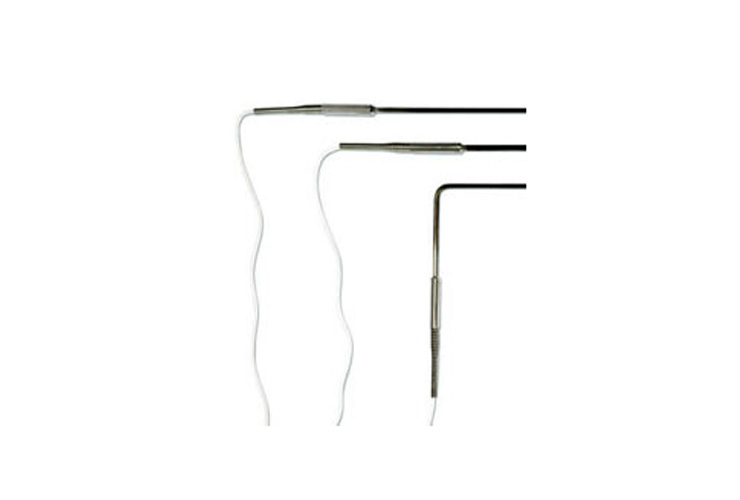

5608/5609 Вторичные платиновые термометры сопротивления с вариантами калибровки

Общие сведения

Термометр стабилен при температурах от –200 до 670 °C


  • 5608: от –200 до 500 °C (минимальное погружение – 80 мм)
  • 5609: от –200 до 670 °C (минимальное погружение – 100 мм)
  • Калибровка согласно требованиям NVLAP выполняется по заказу, код лаборатории 200348-0
  • Эталонный сухоблочный калибратор с изгибом 90°

Если вам нужен стабильный термометр с диапазоном температур от –200 до 670 °C и тщательная калибровка, это будет вторичный эталонный термометр сопротивления 5609. Его кратковременная устойчивость в тройной точке воды составляет всего ± 7 мК, а диаметр 6,23 мм позволяет получать точные измерения с погружением всего на 100 мм.


Модель 5608 также представляет собой датчик с уровнем стабильности ± 7 мК, но его диаметр 3,18 мм позволяет получать точные измерения в диапазоне от –200 до 500 °C с погружением всего на 80 мм. Благодаря различным вариантам длины корпуса каждого из этих датчиков, вы сможете подобрать размеры, оптимально соответствующие именно вашей системе.


Функции

Датчик 5608 выпускается с корпусом диаметром 3,18 мм и длиной 250 или 300 мм. Датчик 5609 выпускается с корпусом диаметром 6,35 мм и длиной 300, 400 и 500 мм.


Если вам нужно более быстрое время отклика и уменьшение эффекта стержня в случае небольших погружений, обратите внимание на датчики меньшего диаметра, поскольку причиной погрешности измерения, вызывающей эффект стержня, служит диаметр стержня, а не его длина.


Оба датчика имеют корпус Inconel™ и изготавливаются с использованием специального производственного процесса, что обеспечивает их высокую точность в широком диапазоне температур. Сенсоры для этих датчиков изготавливаются из платины, относятся к эталонному классу и имеют четырехпроводные соединения, дающие меньше помех при измерениях, чем двухпроводные аналоги.


Такие датчики сопровождаются аттестатами, гарантирующими соответствие их техническим характеристикам. При желании вы также можете заказать калибровку согласно требованиям NVLAP в нашей лаборатории, код лаборатории: 200348-0. В протоколе калибровки будут указаны контрольные данные и коэффициенты калибровки МТШ-90, которые можно легко ввести в любой термометр Fluke Calibration. При заказе датчика с программируемым переходником мы введем коэффициенты непосредственно в переходник, который будет их загружать при подключении к портативному термометру 1524.


Характеристики
Технические характеристики
Температурный диапазон
5608: от –200 до 500 °C
5609: от –200 до 670 °C
Номинальное сопротивление при 0,01 °C 100 Ом ± 0,5 Ом
Температурный коэффициент 0,0039250 Ом/Ом/°C
Относительная погрешность[1]


±0,007 °C при –200 °C
± 0,008 °C при 0 °C
± 0,020 °C при 420 °C
± 0,027 °C при 660 °C
Краткосрочная воспроизводимость[2]
±0,007 °C при 0,010 °C
± 0,013 °C при максимальной температуре
Дрейф[3]
± 0,01 °C при 0,010 °C
± 0,02 °C при максимальной температуре
Гистерезис Максимум ±  0,01 °C
Длина датчика 30 мм ± 5 мм
Положение датчика 3 мм ± 1 мм от края
Материал оболочки Inconel™ 600
Минимальное сопротивление изоляции
5608: 500 МВт при 23 °C, 20 МВт при 500 °C
5609: 500 МВт при 23 °C, 10 МВт при 670 °C
Температурный диапазон переходника[4] От –50 до 200 °C
Размеры перехода 71 мм x 12,5 мм
Минимальная глубина погружения[5]
(погрешность <5 мК)
5608: 80 мм
5609: 100 мм
Максимальная глубина погружения 305 мм
Время отклика[5]
5608: 9 секунд (стандарт)
5609: 12 секунд (стандарт)
Самонагревание (в ванне с температурой 0 °C)
5608: 75 мВт/°C
5609: 50 мВт/°C
Тип подводящего провода PTFE, 24 AWG
Длина подводящего провода 1,8 м
Температурный диапазон подводящего провода От –50 до 250 °C

Калибровка

Калибровка в комплект не входит; калибровка согласно требованиям NVLAP по заказу, код лаборатории 200348-0. См. таблицу погрешности калибровки и пояснения к переменным погрешностям.

[1] Включая краткосрочную воспроизводимость и дрейф за 100 часов. Калибровка дает дополнительную погрешность.

[2] Три тепловых цикла с минимальной до максимальной температуры, включая гистерезис, достоверность 95 % (k=2).

[3] Через 100 часов при максимальной температуре, уверенность 95 % (k=2).

[4] Температура за пределами этого диапазона вызовет неустранимые повреждения. Для максимальной эффективности переходник не должен быть слишком горячим на ощупь.

[5] Согласно стандарту ASTM E 644.

Погрешность калибровки для калибровки согласно требования NVLAP† на заказ
Температура Расширенная погрешность (k=2)
–200 °C 0,025 °C
–100 °C 0,025 °C
–40 °C 0,025 °C
0 °C 0,025 °C
156 °C 0,025 °C
230 °C 0,030 °C
420 °C 0,045 °C
660 °C 0,050 °C

Примечание: погрешность калибровки зависит от погрешностей лаборатории, выполняющей калибровку. Последующие калибровки того же датчика, выполненные с использованием других процедур, в других учреждениях или с другими формулировками погрешности могут дать другую погрешность. †Код лаборатории: 200348-0

Модели и принадлежности
Модель Описание
5608-9-X

Вторичный эталонный ПТС, 229 x 3,18 мм, от –200 до 500 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
1922-4-R

Калибровка ПТС, от –200 до 500 °C, ±6 мК при 0 °C, аккредитована NVLAP

5608-12-X

Вторичный эталонный ПТС, 305 x 3,18 мм, от –200 до 500 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
1922-4-R

Калибровка ПТС, от –200 до 500 °C, ±6 мК при 0 °C, аккредитована NVLAP

5609-12-X

Вторичный эталонный ПТС, 305 x 6,35 мм, от –200 до 670 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5609-20-X

Вторичный эталонный ПТС, 508 x 6,35 мм, от –200 до 670 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5609-300-X

Вторичный эталонный ПТС, 300 x 6 мм, от –200 до 670 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5609-400-X

Вторичный эталонный ПТС, 400 x 6 мм, от –200 до 670 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5609-500-X

Вторичный эталонный ПТС, 500 x 6 мм, от –200 до 670 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5609-9BND

Вторичный эталонный ПТС, 381 x 6,35 мм, 229 мм изгиб, от –200 до 670 °C, (дополнительная калибровка: только для модели 1924-4-7)

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
2601

Пластиковый футляр для платинового термометра сопротивления, для моделей, заканчивающихся цифрами -9, -12 и -300

2609

Запасной футляр (для термопар длиной 635 мм)
