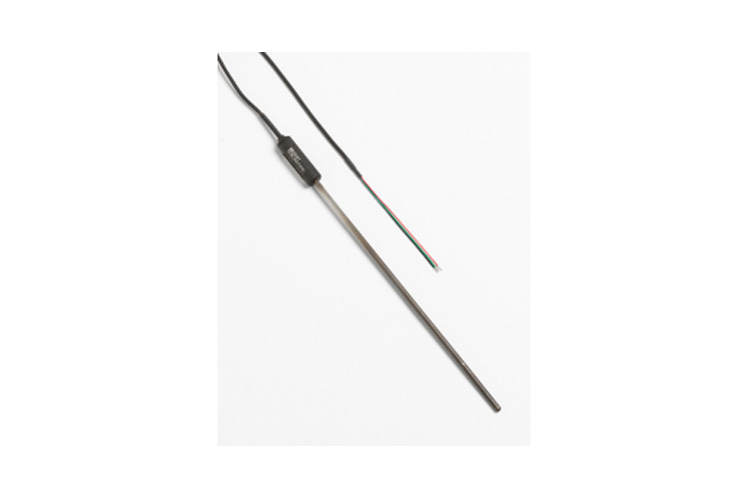

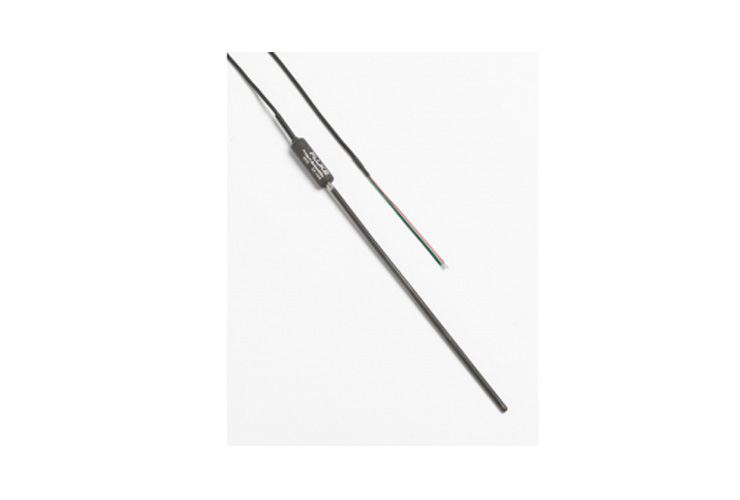

5626-5628 Вторичные ЭПТС, ПТС, датчики температуры

Общие сведения

Высокотемпературные вторичные эталоны


  • Диапазон: до 661 °C
  • Удовлетворяет всем требованиям МТШ-90 для отношений сопротивлений
  • Дрейф RTP: < 20 мК на 500 часов при 661 °C
  • Точность калибровки: ±0,006 °C при 0 °C

Вторичные эталоны Fluke Calibration занимают нишу между доступными вторичными платиновыми термометрами сопротивления (ПТС) с ограниченным температурным диапазоном и более дорогими высокоточными эталонными платиновыми термометрами сопротивления (ЭПТС).


Функции

Эти датчики станут лучшим решением при использовании блочных калибраторов, печей или при работе с температурами выше нормальных температур PRT (420 °C). Номинальное сопротивление эталона 5626 составляет 100 Ом, а эталона 5628 – 25,5 Вт. Прибор имеет рабочий диапазон температур от –200 до 661 °C. Он подходит для использования в качестве рабочего или контрольного эталона при калибровке вплоть до температуры плавления алюминия.


При использовании обычного PRT при температурах выше 500 °C платина подвергается загрязнению. Если PRT используется в качестве сравнительного или калибровочного эталона, такое загрязнение представляет серьезную проблему. Датчики SPRT дороже и чувствительнее, выдерживают более высокие температуры, но при этом прибор подвергается большему риску при ударных воздействиях, загрязнении или повреждении из-за неправильного обращения. Эталоны 5626 и 5628 предназначены для уменьшения риска загрязнения за счет использования внутренней защиты, не влияющей на эффективность.


Помимо правильных измерений и надежности, PRT для вторичных систем отличается доступной ценой. Новые ПТС от компании Fluke Calibration стоят недорого и проходят калибровку в аттестованных лабораториях. Калибровка дополняется константами ITS-90 и таблицами зависимости сопротивления от температуры.


Посмотрите на диапазон температур, стабильность и цену. Где еще вы найдете такое качества, эффективность и пользу за такие деньги? Нигде!


Характеристики
Технические характеристики

ТемператураДиапазон

От –200 до 661 °C

Температура обработки

От 0 до 80 °C

RТТВ

5626: 100 Ом (  1 Ом)
5628: 25,5 Ом (± 0,5 Ом)

W(Ga)

³ 1,11807

Точность калибровки † (k = 2)

± 0,006 °C при –200 °C
± 0,006 °C при 0 °C
± 0,015 °C при 420 °C
± 0,022 °C при 661 °C

Стабильность

5626: ± 0,003 °C
5628: ± 0,002 °C

Долговременный дрейф (k = 2)

5626:  < 0,006 °C/100 часов при 661 °C
5628:  < 0,004 °C/100 часов при 661 °C

Погружение

Рекомендуется не менее 12,7 см

Корпус

Inconel™ 600

Подводящие провода

4-жильный кабель Super-Flex в ПВХ-изоляции сечением 22 AWG

Заделка

Позолоченные плоские наконечники или другая (указывается)

Размер

6,35 мм в диаметре x 305 мм, 381 мм или 508 мм

Калибровка

Аккредитованная калибровка от Fluke Calibration

†Включая калибровку и дрейф за 100 часов.

Модели и принадлежности
Модель Описание
5626-12-X

Вторичный эталонный ПТС, 6,35 (диаметр) x 305 мм, 100 Ом, от –200 до 661 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5626-15-X

Вторичный эталонный ПТС, 6,35 (диаметр) x 381 мм, 100 Ом, от –200 до 661 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5626-20-X

Высокотемпературный ПТС, 100 Вт, 508 мм. С футляром

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5628-12-X

Вторичный эталонный ПТС, 6,35 (диаметр) x 305 мм, 25 Ом, от –200 до 661 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5628-15-X

Вторичный эталонный ПТС, 6,35 (диаметр) x 381 мм, 25 Ом, от –200 до 661 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5628-20-X

Высокотемпературный ПТС, 25,5 Вт, 508 мм. С футляром

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
2609

Запасной футляр (для термопар длиной 635 мм)
