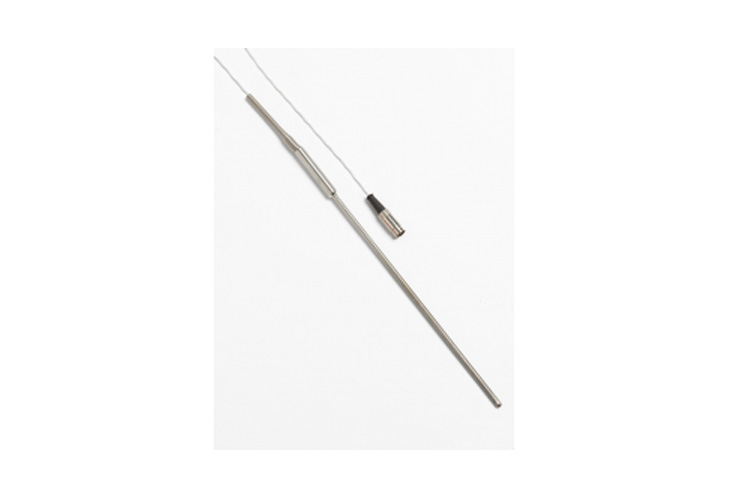

5616 Вторичный эталонный платиновый термометр сопротивления

Общие сведения

Прочный, точный датчик для использования в промышленных, полевых и лабораторных условиях


  • Диапазон температур: от –200 до 420 °C
  • Прекрасная устойчивость ± 10 мК
  • Точность после калибровки: ± 0,011 °C при 0 °C
  • Платиновый чувствительный элемент эталонного класса
  • Калибровка согласно требованиям NIST в комплекте

Вы не найдете еще один такой температурный датчик, откалиброванный в соответствии с требованиями NIST, который сравнился бы по точности и диапазону температур с датчиком серии 5616 за те же деньги.


5616-12 – это платиновый резистивный термометр (PRT) с сопротивлением 100 Ом с прекрасной краткосрочной повторяемостью, который откалиброван в соответствии с требованиями NIST.


Функции

Диапазон температур 5616 охватывает от –200 до 420 °C, элемент из высокопробной платины и стойкость делают прибор незаменимым для калибровки в полевых или лабораторных условиях. Выбирая эталон с платиновым элементом, необходимо обратить внимание на две вещи: краткосрочная повторяемость и долговременный дрейф. Когда PRT совершают кругооборот в своем температурном диапазоне, как это было бы во время калибровки, их сопротивление в тройной точке воды может двигаться вверх и вниз в ожидаемом диапазоне. Fluke Calibration определяет этот диапазон (называется «краткосрочная повторяемость») повторяемостью в тройной точке воды во время трех термальных циклов. Термометр 5616 являются одними из лучших аппаратов в своем классе с краткосрочной повторяемостью лучше чем ± 0,010 °C (± 0,004 °C – типичный показатель). Кроме того, долговременное изменение параметров 5616 – ±0,007 °C в тройной точке воды при воздействии максимальной температуры (420 °C) в течение 100 часов. Эти технические характеристики даются при k=2, а потому имеют достоверность 95%.


Запечатанный футляр 5616 INCONEL® 600 298 мм в длину и 6,35 мм в диаметре. Кабель датчика, покрытый PTFE, выполнен из посеребренной меди, заканчивающейся четырехжильными концами, что устраняет эффект сопротивления подводящего провода при измерениях. Используйте устройство 5616 с термометрическими устройствами 1523/1524 Handheld Reference Thermometer, 1560 Black Stack, 1529 Chub-E4 или 1502A Tweener компании Fluke Calibration.


Каждый датчик поставляется с отчетом производителя о калибровке. Отчет включает расширенную погрешность (k=2) в семи температурных точках калибровки, коэффициенты калибрации ITS-90 и таблицу соотношения температуры и сопротивления с шагом в 1 °C Сравните 5616 с другими вторичными эталонными PRT Вам понравится его цена, а в работу вы просто влюбитесь.


Характеристики
Технические характеристики
Параметр Значение
Температурный диапазон от –200 до 420 °C
Номинальное сопротивление при 0,01 °C 100 Ом ± 0,5 Ом
Температурный коэффициент 0,003925 Ом/Ом/°C номинальный
Точность калибровки[1] (k=2)

± 0,012 °C при –200 °C
± 0,011 °C при 0 °C
± 0,5 °C при 420 °C
Краткосрочная повторяемость[2] ±0,007 °C при 0,010 °C
Дрейф[3] ±0,007 °C при 0,010 °C
Гистерезис ± 0,010 °C максимум
Длина датчика 50,8 мм
Положение датчика
9,5 ± 3,2 мм от кончика
Допуск диаметра корпуса ± 0,08 мм
Материал оболочки INCONEL® 600
Минимальное сопротивление изоляции 500 MОм при 23 °C
Температурный диапазон переходника[4] от −50 до 150 °C (см. сноски)
Минимальная глубина погружения[5]
(ошибка < 5mK)
102 мм
Максимальная глубина погружения 254 мм
Время отклика[5] обычно 8 секунд
Самонагревание (в ванне с температурой 0 °C) 60 мОм/°C
Тип подводящего провода

Кабель, покрытый PTFE, изолированные PTFE проводники, посеребренный медный провод 24AWG
Длина подводящего провода 182,9 ± 2,5 см
Температурный диапазон подводящего провода от –50 до 150 °C
Калибровка Калибровка согласно стандартам NIST
[1] Включая погрешность калибровки и дрейф за 100 часов.
[2]Три температурных цикла от минимальной до максимальной температуры, включая гистерезис, достоверность 95 % (k=2)
[3]После 100 часов при максимальной температуре, достоверность 95 % (k=2)
[4]Воздействие температуры за пределами этого диапазона нанесет непоправимый ущерб. Для максимальной эффективности переходник не должен быть слишком горячим на ощупь.
[5]На ASTM E 644





Погрешность калибровки

Температура
Расширенная
погрешность (k=2)
–197 °C 0,012 °C
–80 °C 0,012 °C
–38 °C 0,011 °C
0 °C 0,009 °C
156 °C 0,011 °C
230 °C 0,013 °C
420 °C 0,021 °C
Примечание:лаборатории могут периодически пересматривать погрешности. Погрешность калибровки зависят от процесса калибровки, используемых стандартов и работы прибора.
Модели и принадлежности
Модель Описание
5616-12-X

Вторичный эталонный ПТС, 6,35 x 298 мм

от –200 до 420 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X),

«B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener),

«G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522),

«J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»),

«P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).




Аксессуар Описание
2601

Переносной футляр для датчика
